带电粒子在电场中的运动【教学目标】1．理解带电粒子在电场中的运动规律，并能分析解决加速和偏转方向的问题。
2．知道示波管的构造和基本原理。
3．通过带电粒子在电场中加速、偏转过程分析，培养学生的分析、推理能力。
4．通过知识的应用，培养学生热爱科学的精神。
【教学重点】带电粒子在匀强电场中的运动规律。
【教学难点】综合应用力学和电学知识处理偏转问题。
【教学过程】一、新课导入教师活动：给学生抛出2012年全世界粒子物理学界最振奋人心的消息：发现“上帝粒子”。
给大家讲述中国科学院卡弗里理论物理研究所2012年KITPC拓展项目活动，欧洲核子中心大型强子对撞机原理。
结合北京正负电子对撞机的图片讲述参观感受，介绍电子直线加速原理与世界粒子物理研究前沿对接，引入新课。
二、新课教学1．教学任务：带电粒子在电场中的的平衡问题师生活动：出示问题问题1：水平放置的两平行金属板间有一匀强电场，已知板间距离为d=5cm，有一质量为m=1.0×10-9kg、带负电的液滴悬浮其中，其电荷量为5.0×10-12C，要使液滴处于静止状态，两极板间应加多大的电势差？哪块极板的电势较高？以提问的方式，师生共同分析得出结论，投影解题过程。
学生回答：略2．教学任务：带电粒子的加速师生活动：出示问题问题2：如图，两平行极板之间的距离为d，板间存在场强为E的匀强电场，有一电荷量为e，质量为m的电子，从左侧极板附近由静止加速，求：电子的加速度、到达右侧极板时的速度及所需时间。
问题3：如图，两平行极板之间的距离为d ，板间电压为U ，有一电荷量为e ，质量为m 的电子，从左侧极板附近由静止加速，求：电子的加速度、到达右侧极板时的速度及所需时间。
问题4：如图，两平行极板之间的距离为d ，板间电压为U ，有一电荷量为e ，质量为m 的电子，以初速度为v 0从左侧极板附近加速，求：电子的加速度和到达右侧极板时的速度。
学生分三组，分别完成问题2、问题3和问题4，分别汇报结果。

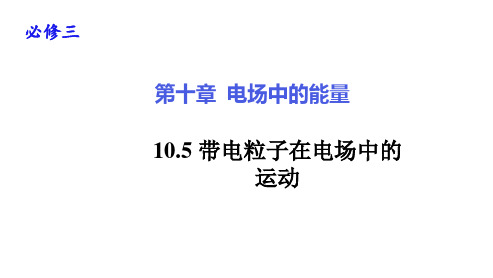

必修三第十章第5节《带电粒子在电场中的运动》说课稿今天我说课的内容是新人教版高中物理必修三第十章第5节《带电粒子在电场中的运行》。
本章是高中物理电学内容的第二章。
前一章从力的视角来研究电场性质，而本章则从能的视角进一步研究电场的性质。
物理学中的“电能”究竟说的是什么，本章将给学生一个清晰的认识;初中所说的“电压”是什么，学了本章之后，会真正了解电压的物理意义。
带电粒子在电场中的运动，实际上是第九、十两章最后的应用小结。
它汇集了带电粒子运动与静电力的制约关系、系统电势能与机械能的转化等问题，是提升“运动与相互作用观”“能量观”的很好载体。
本课教学承担着实现本单元教学目标的任务，为了更好地教学，下面我将从课程标准、教材分析、教学目标和学科核心素养、教学重难点、学情分析、教学方法、教学准备、教学过程等方面进行说课。
一、说课程标准普通高中物理课程标准（2017版2020年修订）【内容要求】：“3.1.5知道匀强电场中的电势差与电场强度的关系。
能分析带电粒子在电场中的运动情况，能解释相关的物理现象。
”二、说教材分析在前面研究静电场性质的基础上，本节处理带电粒子在电场中运动的问题。
本节内容由带电粒子在电场中的加速、带电粒子在电场中的偏转、示波管的原理三部分组成。
教学内容的梯度适当，安排也符合学生的认知规律。
其中示波管的原理为拓展学习内容，不仅对力学、电学知识的综合能力有较高的要求，而且要求有一定的空间想象能力。
三、说教学目标1、会从运动和力的关系的角度、从功和能量变化的关系的角度分析带电粒子在匀强电场中的加速问题。
2、知道带电粒子垂直于电场线进入匀强电场运动的特点，并能对偏移距离、偏转角度、离开电场时的速度等物理量进行分析与计算。
3、了解示波管的工作原理，体会静电场知识对科学技术的影响。
4、通过解决带电粒子在电场中加速和偏转的问题，加深对从牛顿运动定律和功能关系两个角度分析物体运动的认识，以及将匀变速直线运动分解为两个方向上的简单运动来处理的思路的认识。
5带电粒子在电场中的运动教学设计导入新课在现代科学实验和技术设备中，常常利用电场来控制或改变带电粒子的运动。
如图是一台医用电子直线加速器，电子被加速器加速后轰击重金属靶时，会产生射线，可用于放射治疗。
出示图片:医用电子直线加速器电子在加速器中是受到什么力的作用而加速的呢？具体应用有哪些呢？本节课我们来研究这个问题。
观看图片并思考问题为引入本届课题作铺垫,并引起学生学习的兴趣讲授新课一、带电粒子在电场中的加速1.带电粒子的加速带电粒子沿与电场线平行的方向进入匀强电场，受到的静电力与运动方向在同一直线上，做加速(或减速)直线运动。
2.分析带电粒子加速的问题的两种思路（1）利用牛顿第二定律结合匀变速直线运动公式来分析当解决的问题属于匀强电场且涉及运动时间等描述运动过程的物理量时，适合运用这一种思路分析。
可由静电力求得加速度进而求出末速度、位移或时间。
（2）利用静电力做功结合动能定理来分析。
静电力做的功等于粒子动能的变化量。
观察图片了解最简单的带电粒子在匀强电场中的运动阅读课文并结合自己的理解总结带电粒子加速的问题的两种思路为分析带电粒子加速的问题做铺垫锻炼学生的的逻辑思维能力和总结能力当问题只涉及位移、速率等动能定理公式中的物理量或非匀强电场情景时，适合运用这一种思路分析。
①若粒子的初速度为零，则得：②若粒子的初速度不为零，则针对练习：在匀强电场E中，被加速的粒子电荷量为q，质量为m，从静止开始加速的距离为d，加速后的速度为v，这些物理量间的关系满足动能定理qEd=( )。
在非匀强电场中，若粒子运动的初末位置的电势差为U，动能定理表达成qU= ( ) 。
一般情况下带电粒子被加速后的速度可表达成v=( )答案：思考讨论1：有些带电物体，如带电小球、带电液滴、带电尘埃等受力有何特点?参考答案：除受静电力作用外，还受重力作用，且重力一般不能忽略。
思考讨论2：重力什么时候可以忽略，什么时候不能忽略？参考答案：①只有在带电粒子的重力远远小于静电力时，粒子的重力才可以忽略。
第2课时 带电粒子在电场中偏转的推论和示波管的原理[学习目标] 1.知道带电粒子在电场中偏转的重要推论并会应用推论解决带电粒子在电场中的偏转问题(重点)。
2.知道示波管的主要构造和工作原理。
一、带电粒子在电场中偏转的重要推论推论1：如图所示，粒子从偏转电场中射出时，其速度的反向延长线与初速度方向交于一点，此点平分沿初速度方向的位移。
证明：由tan θ＝qUl md v 02，y ＝qUl 22md v 02和x ＝y tan θ，知x ＝l 2。
故O 点平分了沿初速度方向的位移，所以粒子从偏转电场中射出时，就好像是从极板间l 2处沿直线射出似的。
推论2：位移方向与初速度方向间夹角的正切值为速度偏转角正切值的12，即tan α＝12tan θ。
推论3：不同的带电粒子(电性相同，初速度为零)，经同一电场加速后，再进入同一偏转电场，则它们的运动轨迹必定重合。
证明：带电粒子先经加速电场(电压U 加)加速，又进入偏转电场(电压U 偏)，射出偏转电场时，偏移量y ＝12at 2＝qU 偏l 22dm v 02＝qU 偏l 24dqU 加＝U 偏l 24dU 加，速度偏转角的正切值tan θ＝U 偏l 2dU 加。
可见偏移量y 和偏转角θ只与U 加、U 偏有关，与q 、m 无关，运动轨迹必定重合。
例1 如图所示，在边长为L 的正方形ABCD 区域存在着匀强电场，方向竖直向下，与AD 边平行。
质量为m 、电荷量为e 的电子，在D 点以水平速度v 0射入电场中并从B 点射出电场，不考虑电子的重力，则( )A ．电子在B 点的速率为5v 0B ．电子在B 点的速率为2v 0C ．匀强电场的电场强度大小为3m v 02eLD ．匀强电场的电场强度大小为m v 022eL答案 A解析 设匀强电场的电场强度大小为E ，电子在电场中的飞行时间为t ，则根据类平抛运动规律有L ＝v 0t ①L ＝eEt 22m ② 联立①②解得E ＝2m v 02eL③ 故C 、D 错误；设电子在B 点的竖直分速度大小为v 1，根据带电粒子在电场中偏转的推论可知电子在B 点的速度方向的反向延长线一定过DC 中点，根据运动的合成与分解可得v 1v 0＝L L2＝2 ④ 所以电子在B 点的速率为v B ＝v 02＋v 12＝5v 0 ⑤故A 正确，B 错误。
