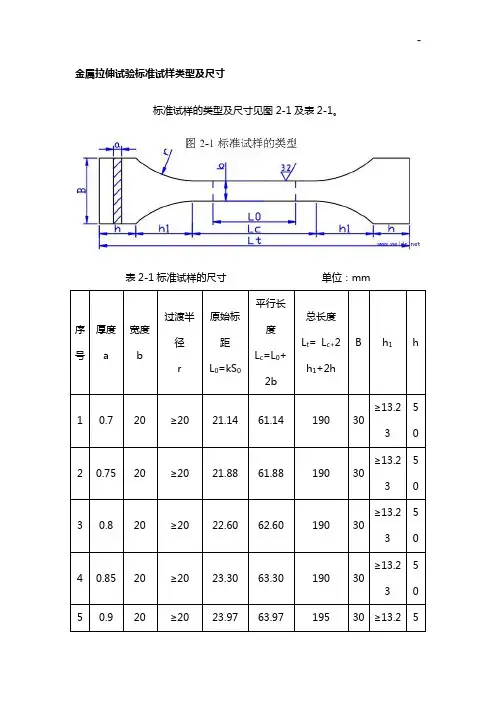

金属拉伸试验试样

金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

表2-1标准试样的尺寸单位：mm
对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采用比例系数k=5.65的比例试样，若比例标距小于15mm，建议采用非比例试样，
或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记
机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公
差单位：mm。

金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

表2-1标准试样的尺寸单位：mm
序号厚度
a
宽度
b
过渡半
径
r
原始标
距
L0=kS0
平行长
度
L c=L0+
2b
总长度
L t= L c+2
h1+2h
B h1h
1 0.7 20 ≥20 21.14 61.14 190 30 ≥13.2
3
5
2 0.75 20 ≥20 21.88 61.88 190 30 ≥13.2
3
5
3 0.8 20 ≥20 22.60 62.60 190 30 ≥13.2
3
5
4 0.8
5 20 ≥20 23.30 63.30 190 30 ≥13.2
3
5
5 0.9 20 ≥20 23.97 63.97 195 30 ≥13.25
对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采用比例系数k=5.65的比例试样，若比例标距小于15mm，建议采用非比例试样，
或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记
机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公
差单位：mm。

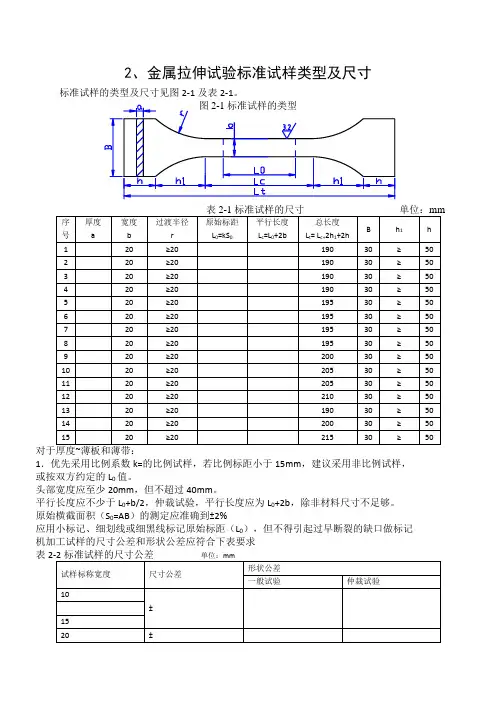

2、金属拉伸试验标准试样类型及尺寸
表2-1标准试样的尺寸单位：mm
对于厚度0.1mm~3.0mm薄板和薄带：
1 •优先采用比例系数k=5.65的比例试样，若比例标距小于15mm,建议采用非比例试样, 或
按双方约定的L o值。

2. 头部宽度应至少20mm,但不超过40mm。

3. 平行长度应不少于L°+b/2，仲裁试验，平行长度应为L°+2b，除非材料尺寸不足够。

4. 原始横截面积（S0=AB ）的测定应准确到土2%
5. 应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记
6. 机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公差单位:mm。

金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

表2-1标准试样的尺寸单位：mm
对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采用比例系数k=5.65的比例试样，若比例标距小于15mm，建议采用非比例试样，
或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记
机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公
差单位：mm。

金属拉伸试验标准试样类型及
尺寸(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
2、金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采用比例系数k=5.65的比例试样，若比例标距小于15mm，建议采用非比例试样，或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记6．机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公差单位：mm。

金属拉伸试验试样G B Company number【1089WT-1898YT-1W8CB-9UUT-92108】中华人民共和国国家标准UDC .8金属拉伸试验试样: 6397-86本标准规定了各种金属产品常温拉伸试验用试样的一般要求,试祥应按有关标准和双方协议的规定选用。

本标准适用于钢铁和有色金属材料的通用拉伸试祥。

如无特殊规定,棒、型、板(带)、管、线(丝)、铸件、压铸件和锻压件的试样,均按本标准规定执行。

1 样坯的切取、试样的制备及标志样坯从制品上切取的部位和方向应按GB2975-82《钢材力学及工艺性能试验取样规定》、有关标准或双方协议的规定执行。

切取样坯和机加工试样,均应严防因冷加工或受热而影响金属的力学性能,通常以在切削机床上进行为宜。

因烧割或冷剪法切取样坯时,边缘应留有足够的机加工余量,一般不小于制品的厚度,最低不小于20mm。

但对薄板(带)等则为例外,详见GB2975-82。

机加工试样时,切削、磨削深度及润滑(冷却)剂应适当,最后一道切、磨削深度不宜过大,以免影响性能。

建议保留机加工中心孔,以便必要时重新修整。

从外观检查合格的板材、扁材或带材上切取的矩形样坯,一般应保留其原表面层,不予损伤。

试样毛刺须清除,尖锐棱边应倒圆,圆孤半径不宜过大。

由盘卷上切取的线和薄板(带)的试样,允许校直或校平,但矫正不得对试样的力学性能有显着影响。

对不测定伸长率的试样,则可不经矫正进行试验。

不经机加工单铸试样表面上的夹砂、夹渣、毛剌、飞边等,必须加以清除。

凡不符合本标准所规定的各项要求,表面有显着横向刀、磨痕或机械损伤,有明显淬火变形或裂纹以及肉眼可见冶金缺陷的试样,均不允许用于试验。

试样标志一般应标在头部端面或侧边上〈对小截面试样,可挂标志牌〉,以便试验时易于辨识。

2 试样的符号、名称及单位(见表1)3 试样形状及只寸的一般规定拉伸试样分为比例和定标距两种,一般为经机加工的试祥和不经机加工的全截面试样,其横截面通常为圆形、矩形、异形以及不经加工的全截面形状。

金属拉伸试验试样标准金属拉伸试验是一种常用的金属材料力学性能测试方法，通过对金属试样施加拉伸力，来研究金属材料的拉伸性能和力学性能。

为了保证拉伸试验的准确性和可比性，需要严格遵守金属拉伸试验试样标准。

本文将介绍金属拉伸试验试样标准的相关内容，以便于广大科研人员和工程技术人员在进行金属拉伸试验时，能够按照标准进行操作，获得准确可靠的试验结果。

一、试样的准备。

1. 试样的形状和尺寸。

金属拉伸试验的试样通常为圆柱形，其长度大于直径，试样的尺寸应符合相关标准规定。

在进行试验前，需要对试样进行加工和抛光处理，以确保试样表面光洁、无裂纹和表面缺陷。

2. 试样的标记。

在试样上标记试样的材料、试样的编号、试样的方向等信息，以便于进行试验数据的记录和分析。

二、试验设备的准备。

1. 试验机的选择。

金属拉伸试验通常采用万能试验机进行，试验机的选择应符合相关标准的要求，同时需要对试验机进行定期的校准和维护，以确保试验机的准确性和稳定性。

2. 应变测量设备。

在进行拉伸试验时，需要配备应变测量设备，用于测量试样在拉伸过程中的应变变化，常用的应变测量设备有应变片、应变计等。

三、试验的操作。

1. 装夹试样。

将试样装夹在试验机上，并根据相关标准要求进行试验机的调试和校准，以确保试验过程中试样的受力均匀和稳定。

2. 进行拉伸试验。

通过控制试验机施加拉伸力，对试样进行拉伸，同时记录试验过程中的拉伸力和试样的变形情况，以获得拉伸试验的应力-应变曲线和拉伸性能参数。

四、试验结果的分析。

根据拉伸试验获得的数据，可以对金属材料的拉伸性能进行分析和评价，包括屈服强度、抗拉强度、断裂伸长率等参数的计算和比较，以评估金属材料的力学性能和工程应用价值。

五、试验注意事项。

在进行金属拉伸试验时，需要注意试样的制备、试验设备的选择和校准、试验操作的规范等方面的注意事项，以确保试验的准确性和可靠性。

结语。

金属拉伸试验试样标准对于保证试验的准确性和可比性具有重要意义，只有严格按照标准要求进行试验，才能获得准确可靠的试验结果。

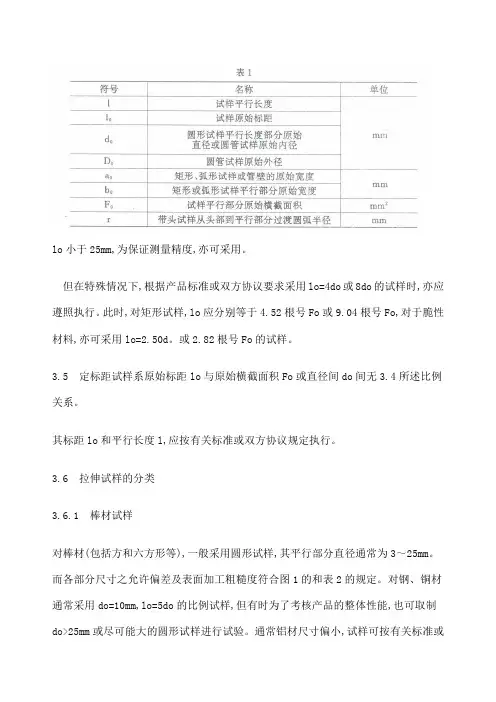

lo小于25mm,为保证测量精度,亦可采用。
