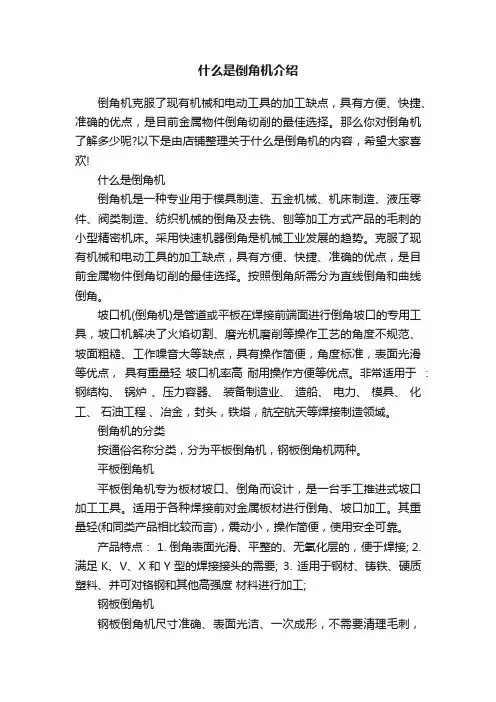

什么是倒角机介绍倒角机克服了现有机械和电动工具的加工缺点，具有方便、快捷、准确的优点，是目前金属物件倒角切削的最佳选择。
那么你对倒角机了解多少呢?以下是由店铺整理关于什么是倒角机的内容，希望大家喜欢!什么是倒角机倒角机是一种专业用于模具制造、五金机械、机床制造、液压零件、阀类制造、纺织机械的倒角及去铣、刨等加工方式产品的毛刺的小型精密机床。
采用快速机器倒角是机械工业发展的趋势。
克服了现有机械和电动工具的加工缺点，具有方便、快捷、准确的优点，是目前金属物件倒角切削的最佳选择。
按照倒角所需分为直线倒角和曲线倒角。
坡口机(倒角机)是管道或平板在焊接前端面进行倒角坡口的专用工具，坡口机解决了火焰切割、磨光机磨削等操作工艺的角度不规范、坡面粗糙、工作噪音大等缺点，具有操作简便，角度标准，表面光滑等优点，具有重量轻坡口机率高耐用操作方便等优点。
非常适用于：钢结构、锅炉、压力容器、装备制造业、造船、电力、模具、化工、石油工程、冶金，封头，铁塔，航空航天等焊接制造领域。
倒角机的分类按通俗名称分类，分为平板倒角机，钢板倒角机两种。
平板倒角机平板倒角机专为板材坡口、倒角而设计，是一台手工推进式坡口加工工具。
适用于各种焊接前对金属板材进行倒角、坡口加工。
其重量轻(和同类产品相比较而言)，震动小，操作简便，使用安全可靠。
产品特点： 1. 倒角表面光滑、平整的、无氧化层的，便于焊接; 2. 满足K、V、X和Y型的焊接接头的需要; 3. 适用于钢材、铸铁、硬质塑料、并可对铬钢和其他高强度材料进行加工;钢板倒角机钢板倒角机尺寸准确、表面光洁、一次成形，不需要清理毛刺，具有操作方便，钢板倒角机工效高(每分钟3米)，能耗低等优点。
可大幅度降低工人劳动强度，并提高坡口质量。
电动坡口机其重量轻(和同类产品相比较而言)，钢板倒角机震动小，操作平稳，本机使用简单、安全，适用于钢材、铸铁、硬质塑料、有色金属等料!按机器使用性质分为，手提式倒角机，便携式自动行走倒角机，台式倒角机三种。

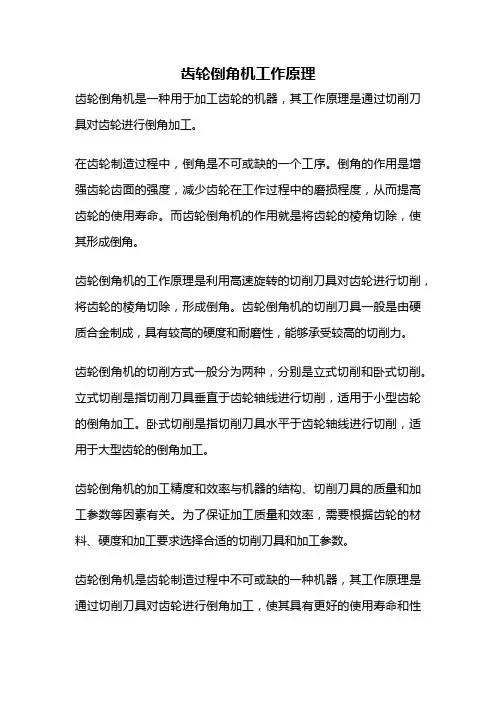

齿轮倒角机工作原理
齿轮倒角机是一种用于加工齿轮的机器，其工作原理是通过切削刀具对齿轮进行倒角加工。
在齿轮制造过程中，倒角是不可或缺的一个工序。
倒角的作用是增强齿轮齿面的强度，减少齿轮在工作过程中的磨损程度，从而提高齿轮的使用寿命。
而齿轮倒角机的作用就是将齿轮的棱角切除，使其形成倒角。
齿轮倒角机的工作原理是利用高速旋转的切削刀具对齿轮进行切削，将齿轮的棱角切除，形成倒角。
齿轮倒角机的切削刀具一般是由硬质合金制成，具有较高的硬度和耐磨性，能够承受较高的切削力。
齿轮倒角机的切削方式一般分为两种，分别是立式切削和卧式切削。
立式切削是指切削刀具垂直于齿轮轴线进行切削，适用于小型齿轮的倒角加工。
卧式切削是指切削刀具水平于齿轮轴线进行切削，适用于大型齿轮的倒角加工。
齿轮倒角机的加工精度和效率与机器的结构、切削刀具的质量和加工参数等因素有关。
为了保证加工质量和效率，需要根据齿轮的材料、硬度和加工要求选择合适的切削刀具和加工参数。
齿轮倒角机是齿轮制造过程中不可或缺的一种机器，其工作原理是通过切削刀具对齿轮进行倒角加工，使其具有更好的使用寿命和性
能。
齿轮倒角机的加工精度和效率取决于机器结构、切削刀具质量和加工参数等多个因素，需要根据具体情况进行选择和调整。

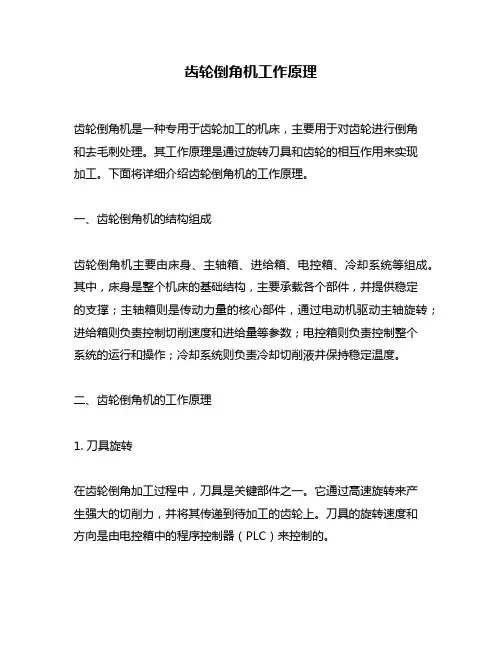

齿轮倒角机工作原理齿轮倒角机是一种专用于齿轮加工的机床，主要用于对齿轮进行倒角和去毛刺处理。
其工作原理是通过旋转刀具和齿轮的相互作用来实现加工。
下面将详细介绍齿轮倒角机的工作原理。
一、齿轮倒角机的结构组成齿轮倒角机主要由床身、主轴箱、进给箱、电控箱、冷却系统等组成。
其中，床身是整个机床的基础结构，主要承载各个部件，并提供稳定的支撑；主轴箱则是传动力量的核心部件，通过电动机驱动主轴旋转；进给箱则负责控制切削速度和进给量等参数；电控箱则负责控制整个系统的运行和操作；冷却系统则负责冷却切削液并保持稳定温度。
二、齿轮倒角机的工作原理1. 刀具旋转在齿轮倒角加工过程中，刀具是关键部件之一。
它通过高速旋转来产生强大的切削力，并将其传递到待加工的齿轮上。
刀具的旋转速度和方向是由电控箱中的程序控制器（PLC）来控制的。
2. 齿轮旋转待加工的齿轮是另一个关键部件。
它通过主轴箱中的电动机驱动主轴旋转，从而与刀具相互作用。
齿轮的旋转速度和方向也是由PLC来控制的。
3. 切削液喷洒在加工过程中，切削液起到了重要作用。
它可以冷却刀具和齿轮，并减少摩擦力，从而延长刀具和齿轮寿命。
同时，它还可以将产生的毛屑冲洗走，保持加工表面的光洁度。
4. 刀具与齿轮相互作用当刀具和齿轮开始相互作用时，切削力会产生热量并导致局部温度升高。
此时，切削液会发挥其冷却作用，并将温度降低到合适的范围内。
同时，刀具会通过高速旋转对待加工表面进行倒角和去毛刺处理。
5. 进给与退刀在加工过程中，进给箱会控制切削速度和进给量等参数。
当刀具完成一次加工后，它会自动退回到原位，并等待下一次加工。
这个过程可以通过PLC预先设定的程序来实现。
三、齿轮倒角机的优点齿轮倒角机具有以下优点：1. 高效率：齿轮倒角机可以在短时间内完成大量的齿轮加工任务，从而提高生产效率。
2. 高精度：齿轮倒角机采用数字化控制系统，可以实现高精度、高质量的加工。
3. 易操作：齿轮倒角机采用人性化设计，操作简单方便，并且具备自动化功能。
技术文件天津市达鑫精密机械设备有限公司一、设备技术描述YKD9332D型高效数控齿轮倒角机是我公司生产的YKD系列机型，机床采用三轴数控控制单刀连续加工圆弧角和尖角。
具有效率高、性能稳定、调整操作方便、适应范围广、刀具简单、加工质量好等特点。
既适合轴齿轮加工又适合盘状齿轮的加工。
既适合小批量试制，又适合大批量生产。
１.1．机床结构：机床为卧式结构，全封闭式防护，整体主要由床身部分，刀轴系统，工件箱系统，顶尖尾座，数控工作台，液压系统，电气系统，冷却排屑系统，润滑系统，防护装置和机床附件等组成。
1.11．床身采用铸造形式，主要起支撑作用，兼设有排屑通道，床身左侧装有工件箱，右侧装有顶尖尾座，中间为工件托料架，床身后侧装有数控工作台，刀轴箱装在数控工作台上。
（见机床效果图）1.12．刀轴箱采用铸造箱体，多层结构，刀轴箱具有回转角调整，刀具主轴为电主轴，刀轴转速高，运转平稳，刚性好。
1.13．工件主轴采用刚性主轴，高精密蜗轮蜗杆付、由C轴伺服电机驱动工件旋转。
工件主轴为中空结构，工件箱后部装有台湾生产的回转油缸，可通过拉杆实现工件的夹紧与放松。
1.14．顶尖尾座用于齿轮轴加工，工件装入夹具后，顶尖在油缸的推动下，将工件顶紧，顶尖移动后由组合行程开关发信号。
1.15．数控工作台上为刀轴箱，由伺服电机驱动数控工作台带动刀轴完成Ｘ、Y轴进给运动，Ｘ、Y轴行程是通过组合行程开关来控制。
1.16．液压系统主要液压件均采用台湾北部精机产品，由变量泵供油，夹紧油缸作为执行元件反应灵敏，可靠性高，寿命长, 噪音低,。
1.17 .电气系统采用单独的电气柜装置,使安装、操作和维修变得简单、方便、安全。
电气柜密封防尘。
1.18．机床配有全封闭防护罩，工作位置为手动推拉门，方便操作者上下工件。
1.19．冷却排屑系统由多级液下泵供油，扬程32米，冷却排屑能力强，振动噪声小，运行平稳，安装方便。
1.20．润滑系统按照不同需要分别采用脂润滑、浸油润滑。

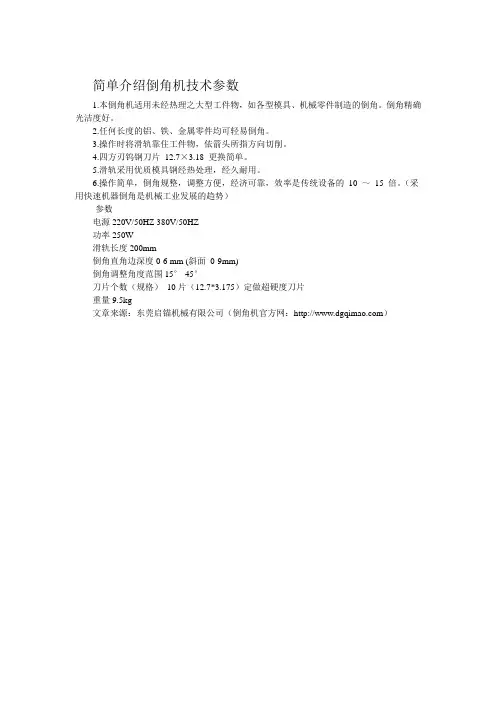

简单介绍倒角机技术参数
1.本倒角机适用未经热理之大型工件物，如各型模具、机械零件制造的倒角。
倒角精确光洁度好。
2.任何长度的铝、铁、金属零件均可轻易倒角。
3.操作时将滑轨靠住工件物，依箭头所指方向切削。
4.四方刃钨钢刀片12.7×3.18 更换简单。
5.滑轨采用优质模具钢经热处理，经久耐用。
6.操作简单，倒角规整，调整方便，经济可靠，效率是传统设备的10 ～15 倍。
（采用快速机器倒角是机械工业发展的趋势）
-参数-
电源220V/50HZ 380V/50HZ
功率250W
滑轨长度200mm
倒角直角边深度0-6 mm (斜面0-9mm)
倒角调整角度范围15°-45°
刀片个数（规格）10片（12.7*3.175）定做超硬度刀片
重量9.5kg
文章来源：东莞启锚机械有限公司（倒角机官方网：）。
齿轮倒角机安全操作规程一、前言齿轮倒角机是一种机械加工设备，在使用过程中需要特别注意安全保障措施，防止出现意外或者事故发生。
因此，制定齿轮倒角机安全操作规程，以确保员工的安全是十分必要的。
二、机器检查1. 机器使用前需进行外观检查，检查若发现故障、损坏等情况，应立即报告维护人员进行修理。
2. 确保齿轮倒角机的电线、电源线等电气设备符合相关的国家认证要求，并接地线需要稳固，保持良好的绝缘状态。
三、操作前的准备1. 操作人员需具备相关的操作技能和知识，并且必须熟悉该齿轮倒角机的使用方法和保养方法。
2. 齿轮倒角机卸下工件后，操作人员需要检查夹具是否完好，并且需要检查使用的工具是否符合规定。
3. 确保使用的刀具、夹具等配件的尺寸、重量、数量等符合设备要求。
4. 将所需的刀具(刃具)、手动工具、螺母、钥匙、夹具等工具放在专用工具箱中，方便使用和寻找。
在使用后，要及时收好，确保机器周围的清洁。
四、操作时1. 操作人员必须严格遵守安全操作规程，不得随意触动、调整设备各个部分。
2. 操作人员必须戴好手套和耳塞，确保安全。
3. 要注意加工件的位置和方向，并仔细观察加工过程和机器运行情况，如有异常及时停机进行检查。
4. 不得超载操作齿轮倒角机，以免烧坏电机或运动部分。
5. 加工过程中需要注意清洗切削液体，保持干净整洁的工作环境。
六、操作后1. 在操作结束后，将齿轮倒角机的电源线拔掉，各种工具和配件放回原位。
2. 清洁齿轮倒角机及其配件，对机器进行保养和维护。
3. 对故障、不具备安全性的机器设备应及时维修，否则不能再次使用。
七、注意事项1. 齿轮倒角机操作时，不要把手伸进机器内部，以免受到危险的夹伤和损伤。
2. 使用齿轮倒角机时，不要使用过厚的工件来进行加工，以免超载发生。
3. 维修和保养时，需使用合适的工具，不要使用不当工具而造成危险。
4. 不要让人员站在机器上进行操作，确保操作人员站在适当的位置上才可以进行操作。

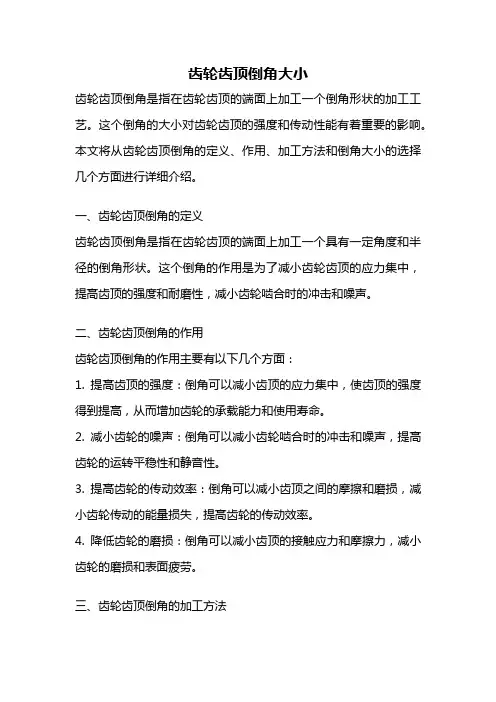

齿轮齿顶倒角大小齿轮齿顶倒角是指在齿轮齿顶的端面上加工一个倒角形状的加工工艺。
这个倒角的大小对齿轮齿顶的强度和传动性能有着重要的影响。
本文将从齿轮齿顶倒角的定义、作用、加工方法和倒角大小的选择几个方面进行详细介绍。
一、齿轮齿顶倒角的定义齿轮齿顶倒角是指在齿轮齿顶的端面上加工一个具有一定角度和半径的倒角形状。
这个倒角的作用是为了减小齿轮齿顶的应力集中，提高齿顶的强度和耐磨性，减小齿轮啮合时的冲击和噪声。
二、齿轮齿顶倒角的作用齿轮齿顶倒角的作用主要有以下几个方面：1. 提高齿顶的强度：倒角可以减小齿顶的应力集中，使齿顶的强度得到提高，从而增加齿轮的承载能力和使用寿命。
2. 减小齿轮的噪声：倒角可以减小齿轮啮合时的冲击和噪声，提高齿轮的运转平稳性和静音性。
3. 提高齿轮的传动效率：倒角可以减小齿顶之间的摩擦和磨损，减小齿轮传动的能量损失，提高齿轮的传动效率。
4. 降低齿轮的磨损：倒角可以减小齿顶的接触应力和摩擦力，减小齿轮的磨损和表面疲劳。
三、齿轮齿顶倒角的加工方法齿轮齿顶倒角的加工方法主要有以下几种：1. 铣削法：利用铣刀在齿轮齿顶的端面上进行倒角加工。
这种方法适用于大型齿轮的倒角加工，加工效率高，但加工精度较低。
2. 切削法：利用刀具在齿轮齿顶的端面上进行倒角加工。
这种方法适用于小型齿轮的倒角加工，加工精度较高，但加工效率较低。
3. 磨削法：利用砂轮或磨具在齿轮齿顶的端面上进行倒角加工。
这种方法适用于高精度齿轮的倒角加工，加工精度和效率都比较高。
齿轮齿顶倒角的大小选择应根据具体的齿轮参数和使用条件来确定。
一般来说，倒角的大小应尽量小，但不能小到无法加工和使用。
倒角的大小一般为齿顶高度的5%~15%，具体数值可根据实际情况进行选择。
五、总结齿轮齿顶倒角是一种常用的齿轮加工工艺，它可以提高齿轮齿顶的强度和耐磨性，减小齿轮的噪声和磨损，提高齿轮的传动效率。
倒角的加工方法有铣削法、切削法和磨削法，大小的选择应根据具体情况确定。
YB9332D型半自动齿轮倒角机
姚祖扬
【期刊名称】《机械制造与自动化》
【年(卷),期】1993(000)002
【总页数】3页(P5-6,22)
【作者】姚祖扬
【作者单位】无
【正文语种】中文
【中图分类】TG619
【相关文献】
1.YKD9320G型数控齿轮倒角机控制系统升级改造 [J], 李秉泽
2.YX9332端面铣刀型高效齿轮倒角机的分析与应用 [J], 陈军
3.浅谈YB9332D型半自动齿轮倒角机倒棱加工的应用及凸轮的设计 [J], 姚祖扬
4.基于量子框架的齿轮倒角机控制系统设计与研究 [J], 张亚斌; 洪荣晶; 张奥敏
5.JB/T 6347.3—2019《齿轮倒角机
第3部分:技术条件》标准解读 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

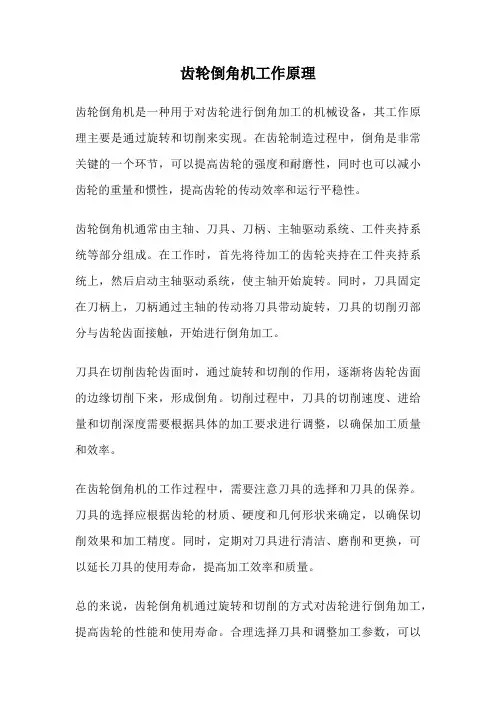

齿轮倒角机工作原理
齿轮倒角机是一种用于对齿轮进行倒角加工的机械设备，其工作原理主要是通过旋转和切削来实现。
在齿轮制造过程中，倒角是非常关键的一个环节，可以提高齿轮的强度和耐磨性，同时也可以减小齿轮的重量和惯性，提高齿轮的传动效率和运行平稳性。
齿轮倒角机通常由主轴、刀具、刀柄、主轴驱动系统、工件夹持系统等部分组成。
在工作时，首先将待加工的齿轮夹持在工件夹持系统上，然后启动主轴驱动系统，使主轴开始旋转。
同时，刀具固定在刀柄上，刀柄通过主轴的传动将刀具带动旋转，刀具的切削刃部分与齿轮齿面接触，开始进行倒角加工。
刀具在切削齿轮齿面时，通过旋转和切削的作用，逐渐将齿轮齿面的边缘切削下来，形成倒角。
切削过程中，刀具的切削速度、进给量和切削深度需要根据具体的加工要求进行调整，以确保加工质量和效率。
在齿轮倒角机的工作过程中，需要注意刀具的选择和刀具的保养。
刀具的选择应根据齿轮的材质、硬度和几何形状来确定，以确保切削效果和加工精度。
同时，定期对刀具进行清洁、磨削和更换，可以延长刀具的使用寿命，提高加工效率和质量。
总的来说，齿轮倒角机通过旋转和切削的方式对齿轮进行倒角加工，提高齿轮的性能和使用寿命。
合理选择刀具和调整加工参数，可以
实现高效、精确的倒角加工，满足不同齿轮加工需求。
齿轮倒角机在齿轮制造行业中发挥着重要作用，推动着齿轮加工技术的不断进步和发展。

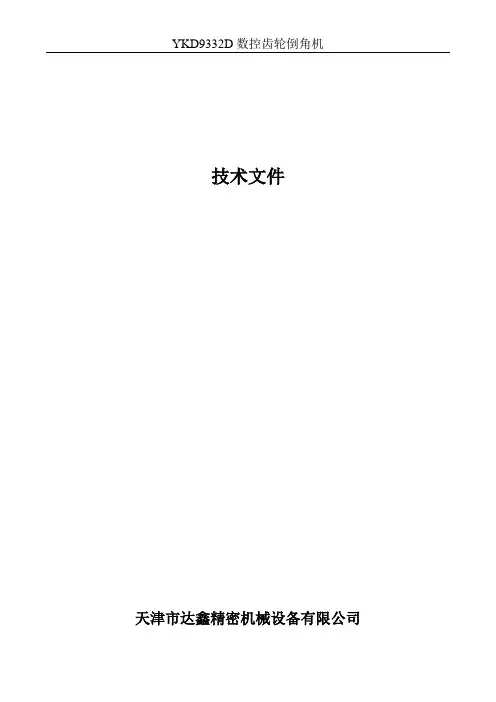

技术文件
