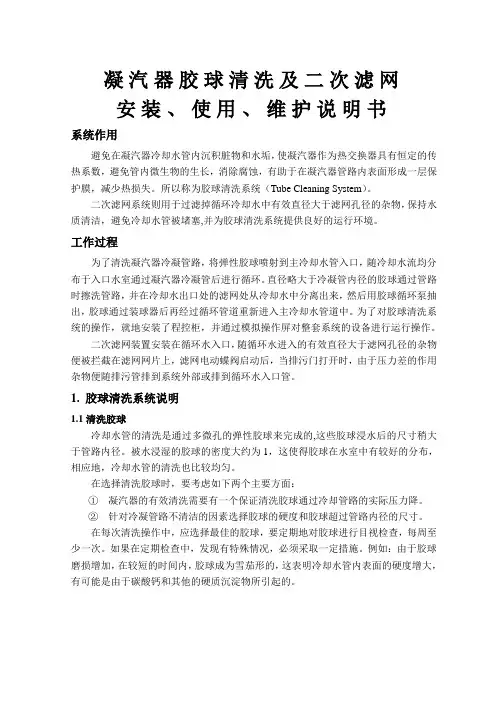

凝汽器胶球清洗系统简要操作说明

胶球清洗装置操作说明胶球清洗装置投运前先将凝汽器内空气排尽，保证凝汽器满水运行。

操作说明：胶球清洗装置投运前所处状态：收球网打开(反洗状态)，装球室及各阀门都处于关闭状态，A侧投球收球：1）将A侧收球网关闭，使其处于收球状态。

2）将胶球投入装球室内，投球数量为凝汽器换热管总根数的7%~10%。

3）打开A侧收球口出口阀门。

4）打开装球室上部排空气阀门，将管道内空气排空后关闭排空阀门；打开A侧胶球进口阀门。

5）启动胶球泵。

6）打开装球室切换阀。

此时胶球清洗装置进入A侧运行状态。

运行时间可根据用户自行设定（基本设置在30分钟）。

7）运行时间过后，关闭装球室切换阀，进入收球状态（收球时间设置在30分钟）。

收球结束后，关闭胶球泵、A侧收球口出口阀，A侧胶球进口阀。

打开A收球网，使收球网进入反洗状态。

A侧运行结束。

此时可以清点装球室内胶球数量，确定A侧收球率。

B侧投球收球：8）将B侧收球网关闭，使其处于收球状态。

9）将胶球投入装球室内，投球数量为凝汽器换热管总根数的7%~10%。

10）打开B侧收球口出口阀门。

11）打开装球室上部排空气阀门，将管道内空气排空后关闭排空阀门；打开B侧胶球进口阀门。

12）启动胶球泵。

13）打开装球室切换阀。

此时胶球清洗装置进入B侧运行状态。

运行时间可根据用户自行设定（基本设置在30分钟）。

14）运行时间过后，关闭装球室切换阀，进入收球状态（收球时间设置在30分钟）。

收球结束后，关闭胶球泵、B侧收球口出口阀，B侧胶球进口阀。

打开B收球网，使收球网进入反洗状态。

B侧运行结束。

此时可以清点装球室内胶球数量，确定B侧收球率。

平时投运时，A侧和B侧可以同时运行。

胶球清洗系统装置安装、操作及运行维护说明书兰州宏祥电力技术开发有限责任公司2005年10月地址：兰州·东岗·嘉峪关南路38# 电话：8650380 8672277 邮政编码：730020目录一、系统简介二、系统安装要求三、系统操作说明四、系统故障分析五、系统检修维护一、系统简介我公司生产的凝汽器胶球清洗装置，适用于50～600MW汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜以及附属件等设备组成。

其工作原理是：胶球泵启动，借助水流的作用将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。

通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。

胶球清洗装置系统图二、系统安装要求1、胶球泵与收球网收球管接口位置2、胶球泵收球管接口位置性能图图2 最佳性能接口方式图3 一般性能接口方式3、管道弯头形式4、胶球泵安装注意事项（1）安装检查安装前应检查泵和电机有无损伤，检查紧固件紧固情况。

管道重量不应加在水泵上，以免使泵变形。

安装时必须拧紧地脚螺栓。

安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。

（2）启动点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。

关闭出口管路上的阀门和压力表。

启动电机，并开启压力表，待转速正常后，慢慢打开出口管路阀门到所需流量。

（注意：不能长时间在阀门关闭的情况下运转。

）（3）停车慢慢关闭出口阀门，关闭压力表，停止电动机。

长期停车时，应将泵卸下，清理重装，妥善保管。

三、系统操作说明1、系统操作说明根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。

（1）在手动操作方式下可执行每台设备的独立运行。

主要在系统调试、设备检修、处理事故时使用。

（2）在自动操作方式下，按照清洗工艺流程由PLC控制各台设备自动运行，设有就地控制和远程控制系统。

胶球清洗装置操作说明一、引言胶球是体育运动中常见的器材，经常需要进行清洗以保持其卫生和使用寿命。

为了提高清洗效率和便捷性，我们开发了胶球清洗装置，本文档将详细介绍该装置的操作步骤和注意事项。

二、胶球清洗装置简介胶球清洗装置是一种专门用于清洗胶球的设备，采用先进的清洗技术和材料，可以快速、彻底地清洗各种类型的胶球。

该装置具有以下特点：1. 方便使用：操作简单，清洗效果显著。

2. 高效节能：采用节能设计，功耗低，清洗效率高。

3. 耐用可靠：采用耐腐蚀材料制作，具有较长的使用寿命。

4. 环保健康：使用环保清洁剂，无污染，对人体无害。

三、操作步骤1. 准备工作：a. 确保胶球清洗装置处于稳定的工作状态。

b. 检查清洗装置内部是否有其他杂物或污垢，如有，请清理干净。

c. 将清洗装置插好电源并打开电源开关。

2. 放置胶球：a. 将待清洗的胶球放入胶球清洗装置的清洗槽中。

b. 注意不要将超过清洗槽容量的胶球放入，避免影响清洗效果。

3. 添加清洁剂：a. 按照清洗装置的说明书，选择合适的清洁剂，并按照说明书的要求添加适量的清洁剂到清洗槽中。

b. 注意不要加入过量的清洁剂，以免影响清洗效果和设备寿命。

4. 开始清洗：a. 关闭清洗槽盖，确保密封良好。

b. 打开清洗装置的清洗开关，开始清洗过程。

c. 清洗时间一般为10-15分钟，可根据实际情况进行调整。

5. 清洗结束：a. 清洗时间到达设定值后，关闭清洗开关。

b. 打开清洗槽盖，将清洗好的胶球取出，并用清水冲洗干净。

四、注意事项1. 请在平稳的工作台面上使用清洗装置，确保设备的稳定性和安全性。

2. 在清洗装置操作过程中，不要随意触碰设备内部的电线和零部件，以免造成安全事故。

3. 使用清洁剂时，请按照说明书的要求使用，不要随意混合不同的清洁剂，以免产生有害物质。

4. 清洗装置在清洗过程中会产生一定的噪音，请确保操作环境安静，避免对他人和自己造成干扰。

5. 清洗装置长时间未使用，请拔掉电源插头，以免电器元件受损。

凝汽器清洗胶球装置安全操作及保养规程前言凝汽器清洗胶球装置，简称凝汽器球机，是电站常用的一种清洗凝汽器的工具。

使用凝汽器球机可以有效地解决凝汽器内部胶体的清洗问题，提高电站的稳定性和安全性。

然而，在使用凝汽器球机的过程中，必须遵守一定的安全操作及保养规程，以确保人员和设备的安全。

本文将详细介绍凝汽器清洗胶球装置的安全操作及保养规程，以提高电站工作人员的安全意识和工作效率。

安全操作规程1.现场勘察在使用凝汽器球机之前，必须对现场进行勘察，确定凝汽器的实际情况和可行性。

勘察时，应注意以下事项：现场是否具备安全条件；运行中的电站运行状况；凝汽器放水/收水的情况等。

勘察结果应由技术人员审核后再进行下一步操作。

2.空载试运行在进行清洗操作之前，必须进行空载试运行，确认凝汽器球机的运行状态是否正常，以及是否存在异响、异味、温度过高等异常状况。

同时，也可以通过空载试运行的方式进行设备调校，以达到最佳清洗效果。

3.设备调整凝汽器球机使用前，应根据凝汽器的大小、形状及污垢的性质，对设备进行合理的调整。

在操作时，应保持设备的平稳运行状态，防止因调整不当造成的设备故障或事故。

4.操作要点在进行操作时，应按照顺序进行，确保操作流程正确无误。

具体操作步骤如下：•开启凝汽器球机电源，使清洗球旋转；•将清洗球送入凝汽器内，旋转清洗；•按照指定时间或清洗效果来控制操作时间；•在清洗结束后，应将清洗球及时取出，关机，进行下一步操作。

5.安全注意事项在操作过程中，应严格遵守以下安全注意事项：•操作前，必须进行安全检查，确保设备与人员安全；•操作者应穿戴正确的防护用品，如手套、防护镜、防护服等；•禁止将手伸入清洗球中或直接触摸清洗球；•禁止在操作过程中随意改变清洗球的运行方向和速度；•清洗时，清洗球应紧贴凝汽器内壁，确保清洗效果最佳；•操作结束后，应将设备清洗干净，妥善保管。

保养规程1.设备保管在使用完毕后，应将凝汽器球机放置在干燥、通风、避光的场所内，并做好防锈措施。

冷凝器胶球自动清洗装置安全操作规定背景随着空调、冰箱等电器设备的普及，冷凝器胶球自动清洗装置的使用也越来越广泛。

该装置可以实现冷凝器自动清洗，避免了人工清洗的困难和不安全因素。

但该装置必须严格按照安全操作规范使用，以免发生安全事故。

为了保障使用人员的生命财产安全，制定本安全操作规定，以规范冷凝器胶球自动清洗装置的使用。

一、使用前的准备工作1.阅读并熟记冷凝器胶球自动清洗装置的操作说明书；2.掌握装置的结构和工作原理；3.安装清洗装置的工作区域必须保持良好的通风条件，保持空气的流通；4.随时检查清洗装置的电线和电缆是否完好，确保接地正常；5.检查清洗装置的每一个部件（如：倾斜保护、温度控制等）是否工作正常；6.检查清洗液品质是否达到所需标准。

二、使用过程中的注意事项1.操作过程中必须按照装置操作说明书操作；2.开始清洗前，必须先关闭与清洗装置相关的电源开关，并确保有人员在场控制开关，防止误操作造成安全事故；3.清洗过程中严禁用任何物品接近和触碰清洗装置内部，防止发生意外伤害；4.任何时候都不得将手插入设备内部或者在紧急停机之后打开设备；5.定期检查清洗装置的各个部位，如：排水口、清洗剂仓等地方是否结垢、堵塞，及时处理；6.禁止在设备运行过程中随意停止，必须经过正常的关机程序；7.禁止将清洗剂和冷凝器内的其他物质混合使用，否则会对设备造成损坏；8.避免正常情况下，长时间连续地运行，建议能设置定时短时间运行。

三、清洗后的处理1.清洗结束后，应及时冲洗清洗液，并排放完全后方可结束清洗程序；2.清洗完毕后，关闭所有设备电源开关，及时清理好设备工作区域和周围环境，保持通风、干燥、整洁；3.如果需要清洗液的回收利用，则必须经过专门处理，不能直接排放到环境中。

四、安全事项1.操作过程中，严禁在装置周围燃放烟花爆竹等危险物品；2.安全设施出现故障，必须立即停机并通知维修人员；3.倘若在操作中发现新的问题或异常情况，应及时进行紧急停机，并通知维修人员。

凝汽器胶球自动清洗装置程控电气柜安装操作
说明书
XX热电技改工程专用
正式资料
XX电力设备有限公司
地址：
电话：
传真：
邮编：
网址：
程控柜使用说明书
1、程控柜用户工作范围：
（1）提供20KW、380V AC三相三线电源至程控柜内。

（2）负责现场（管道与设备）的仪表、执行机、阀门等的安装及接线。

（3）负责各执行机的连接线缆，由现场引至程控柜内。

（4）负责程控柜接地极的安装（按常规）接电厂安全地。

（5）其它参见胶球清洗系统电气原理图及配电系统接线图。

2、成套供货内容：
（1）控制柜1台
（2）配套电气控制系统1台
（3）可编程序控制器1套
Siemens S7系列
3、操作及维护说明：
（1）本清洗装置是由PLC自动控制的，当凝汽器铜管需要清洗时，PLC通过人工清洗指令按钮PB101、PB201（预先由用户设置的），依次开启或关闭相应执行机及胶球泵，完成一次清洗过程，各执行机动作开关状态指示在操作按钮上。

（2）通过编程修改可改变自动清洗时间。

（3）通过转换主令开关可以实现手动清洗或自动清洗。

（4）操作步骤：
当程控柜安装调试完，确定无问题后，投入电源，按相应侧启动
-1-
按钮PB101或PB201，PLC按要求完成一次清洗过程。

PB102、PB202为每侧停止按钮。

注意：
本胶球系统两侧共用一套胶球清洗，因此每次只能清洗一侧，手动操作分配器及球阀时应分清相应侧。

-2-
-4-
-5-。

冷凝器胶球自动清洗装置应用于水冷空调系统除垢的设备，使用方法如下:初次使用1、根据冷凝器换热管内径和数量将清洗胶球投入发球器内。

胶球尺寸：如换热管内壁是光滑管，清洗胶球湿态直径比换热管内径大1mm左右；如换热管内壁是内螺纹管，清洗胶球湿态直径比换热管内径相等，数量都为换热管数量的25-30﹪左右。

2、先将胶球放入水中，手用力将胶球细孔中的空气挤出，使胶球吸足水，使胶球沉入水底（略重于水），然后打开上视镜，将胶球放入发球器内，将视镜装好。

（合格的胶球应该是吸足水后在水中下沉，比重略大于水。

）3、打开发球和收球管路上DN50球阀，让冷却循环水进入发球器，打开发球器排气阀和水泵的排气旋塞直至出水后关闭。

发球和收球管路上DN50球阀必须开到zui大位置。

正常使用1、设定每天清洗次数和清洗时间。

清洗次数在1到6次之间预先设定，出厂设定为2次，清洗时间有2挡：⑴水泵启动30秒，然后停泵1分钟，然后再启动30秒；⑵水泵运作60秒，然后停泵1分钟，然后再启动60秒。

以上水泵启动、停止、启动为1次清洗循环。

（详见 LNQ-2智能控制器使用说明书）。

2、启动清洗装置的水泵，胶球从发球器内随水流进入冷凝器冷却水进水管路，然后跟随冷却水进入冷凝器内，在冷却水流的推动下，胶球进入换热管内，对换热管进行清洗，出换热管后胶球进入收球器内，胶球被收球器隔网拦下，胶球从收球器网再回到发球器，完成一次清洗全过程。

发球和收球管路上DN50球阀必须开到最zui位置。

3、如有压差控制，冷凝器进出水压差达到5米水柱时，清洗装置会启动进行1次清洗循环。

4、如有小温差控制，温差达到设定值时，清洗装置会启动进行1次清洗循环。

（详见小温度控制器使用说明书）更换胶球：关闭发球和收球管路上2个DN50球阀，打开上下视镜，待胶球全部从下视镜流出后，装好下视镜，从上视镜将胶球放入发球器内，将视镜装好。

警示：长期停用本设备必须把胶球取出，不然胶球长期失水变硬会堵塞冷凝管,或粘连在收球网上。

胶球清洗系统操作规程基本位：胶球停泵，收球网运行位（关），集球阀集球位（关），每次投球前，系统必须出于基本位。

一手动方式（选择开关位置于“0”位）投运1．关闭装球室前后阀门，打开装球室顶盖，放入胶球，关闭顶盖。

打开装球室前后阀门。

放尽装球室内空气。

2．按“F7”按钮，启动胶球循环泵。

3．按“K6”按钮打开集球阀。

此时系统运行正常清洗，如果停止清洗则停运：1．按“K4按钮”，关闭集球阀。

2．60分钟后，停胶球循环泵按“F7”按钮。

3．按“F5”将收球阀打开反洗。

二自动方式（将选择开关量于“1”位）1．关闭装球室前后阀门，打开装球室顶盖，放入胶球，关闭顶盖，打开装球室前后阀门，放尽装球室内空气。

2．按“K2”按钮，启动胶球清洗系统。

系统按程序正常清洗如要停运则停运。

1．按“K10”按钮，系统将自动收球，停泵。

F1 收球网停F3 收球网运行位（关）F5 收球网反洗位（开）F7 胶球泵启/停K4 集球阀集球位（关）K5 集球阀停K6 集球阀运行位（开）K2 系统启动K10 系统停止密码AD462Dp limit valune 压值限值Catch ban backwash scree 收球反洗值压差达到比值时，系统收球1小时，然后网板打开，反洗15min在关闭。

Excesseit high 压差过高压差达到比值，网板立即打开反洗并报警。

Ball catch time 收球时间Screes bachwash time 15min 网板反洗时间上海电力建设启动调整试验所。

凝汽器胶球清洗流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!凝汽器胶球清洗流程。

1. 准备工作。

确认凝汽器各进出口阀门状态是否正常。
