示波器电源测试的几个步骤

电源纹波测试方法一、测试原理电源纹波是指电源输出中存在的交流成分，通常以峰-峰值或以效值表示。

电源输出的纹波主要来自于电源输入端的交流信号的泄露、输入与输出之间的耦合和电源内部的开关噪声。

通过测试电源的纹波水平，可以判断电源产品是否满足电磁兼容性的要求，确保电源输出的稳定性。

二、测试设备1.示波器：用于测量电源输出波形。

2.电压探头：连接示波器和电源输出端，用于测量输出纹波电压。

3.负载：连接电源输出端，用于模拟实际负载情况。

三、测试步骤1.根据电源的额定输出电压和额定负载电流设置负载参数，并连接负载至电源输出端。

2.将电压探头的地端连接至电源输出端的地。

3.将电压探头的信号端连接至示波器的通道，并设置示波器的垂直缩放范围和水平扫描速度。

4.打开电源，并等待电源输出稳定。

5.调整示波器的触发方式和触发电平，确保波形稳定。

6.通过示波器观察和记录电源输出的纹波波形。

四、测试结果分析1.观察波形图，判断纹波水平是否超出规定范围。

一般而言，工业级电源的输出纹波应控制在百毫伏至几百毫伏之间。

2.测量并计算纹波电压的峰-峰值或效值。

对于线性电源，其纹波电压一般以峰-峰值表示；对于开关电源，其纹波电压一般以效值表示。

3.将测试结果与国家或行业标准进行比较，判断电源是否符合要求。

五、测试注意事项1.在进行纹波测试之前，要确保电源已经达到稳定工作状态。

2.测试时要选用适当的负载，以模拟实际工作状态。

3.示波器的设置要合理，以确保测试结果的准确性。

4.在测试过程中，要注意电源输出的保护功能，避免电源受到过大的负载损害。

5.在测试结果分析时，要注意与标准规定进行对比，以确保电源的质量和稳定性。

总结：电源纹波测试是电源产品开发中不可忽视的一环，通过测试可以判断电源的输出稳定性和满足电磁兼容性的要求。

通过适当的测试步骤和设备，以及合理的测试结果分析，可以确保电源产品的质量和可靠性。

示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。

使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。

2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。

这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。

必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。

会给计算频率造成确定困难。

在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。

第二、使用与被测信号同频率（或整数倍。

的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。

3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。

4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

用示波器测试高压电源纹波的方法以用示波器测试高压电源纹波的方法为题，我们将介绍如何通过示波器来测试高压电源的纹波情况。

纹波是指电源输出的电压或电流在一个周期内的波动情况，一般以峰峰值或有效值表示。

纹波的大小直接影响到电源的稳定性和负载的工作情况，因此对于高压电源来说，测试纹波是非常重要的。

我们需要准备一台示波器和一根合适的探头。

示波器是一种用来观察电信号波形的仪器，而探头则是将电源输出端与示波器连接起来的工具。

接下来，我们需要将探头的接地端连接到电源的地线上，这样可以确保测量的准确性和安全性。

然后，我们将探头的信号端连接到电源输出端。

这个步骤需要注意的是，必须正确选择探头的量程，以使得示波器可以正确地显示电源输出的波形。

如果量程设置过小，可能会导致波形显示不全或失真，而设置过大则会造成测量不准确。

在连接完成之后，我们可以打开示波器，并对其进行一些基本的设置。

首先是选择合适的触发方式和触发电平，以确保示波器可以正确地捕捉到电源输出波形的起始点。

其次是设置示波器的时间基准和垂直基准，以使得波形在示波器屏幕上显示得清晰可见。

接下来，我们可以观察示波器屏幕上显示的波形了。

在测试高压电源纹波时，我们一般关注的是波形的峰峰值和周期。

通过测量波形的峰峰值，我们可以得到电源输出的纹波幅度，而通过测量波形的周期，我们可以得到电源输出的纹波频率。

在观察波形时，我们可以调整示波器的水平和垂直缩放，以便更清楚地看到波形的细节。

同时，示波器一般也提供了一些测量功能，比如可以直接测量波形的峰峰值和周期等参数。

除了观察波形外，我们还可以对波形进行一些进一步的分析。

比如可以使用示波器的FFT功能，将波形转换为频谱图，以便更直观地了解纹波的频率分布情况。

此外，还可以使用示波器的触发功能，对波形进行触发和捕捉，以便更准确地测量纹波的参数。

在进行纹波测试时，还需要注意一些细节。

比如，在测试过程中要保持电源和示波器的连接良好，避免干扰信号的产生。

电源纹波示波器测试方法一、引言电源纹波是指电源输出中存在的交流成分，其存在会对系统的正常运行产生影响。

为了准确测试电源纹波，使用电源纹波示波器是常见的方法之一。

本文将介绍电源纹波示波器的测试方法。

二、电源纹波示波器概述电源纹波示波器是一种特殊的示波器，可以用来测试电源输出的纹波情况。

其原理是通过将电源输出连接到示波器的输入端，然后通过示波器显示电源输出的波形，从而判断纹波的幅度和频率。

三、测试前准备在进行电源纹波示波器测试之前，需要做以下准备工作：1.确保电源纹波示波器的输入和输出端口与待测试的电源连接正确。

2.验证电源纹波示波器的工作状态，确保其正常运行。

3.准备好一根合适的电缆，将电源与示波器连接。

四、测试步骤下面是电源纹波示波器测试的具体步骤：4.1设置示波器1.打开电源纹波示波器，确保其处于正常工作状态。

2.设置示波器的纵轴和横轴刻度，以适应测试的电源输出范围和时间尺度。

4.2连接电源1.使用合适的电缆将电源的正负极分别与示波器的输入端口连接。

2.确保连接牢固，避免接触不良或断开。

4.3开始测试1.打开待测试的电源，使其处于运行状态。

2.在示波器上观察电源输出的波形情况，记录下纹波的幅度和频率。

4.4分析结果1.根据示波器显示的波形，判断电源输出的纹波情况。

2.如果纹波幅度过大或频率异常，需要进一步分析问题原因，并采取相应的措施进行修复。

五、注意事项在进行电源纹波示波器测试时，需要注意以下几点：1.确保测试环境的安全性，避免触电或其他安全事故。

2.在连接电源和示波器时，确保接触良好，避免测量误差。

3.在进行纹波幅度测量时，要注意仪器的灵敏度范围，避免超出其测量范围造成误差。

六、总结电源纹波示波器测试方法是一种常见的测试手段，通过使用示波器可以准确评估电源输出的纹波情况。

在测试过程中，需要注意准备工作和测试步骤，并严格遵守注意事项，确保测试结果的准确性。

以上就是电源纹波示波器测试方法的介绍，希望对您有所帮助！。

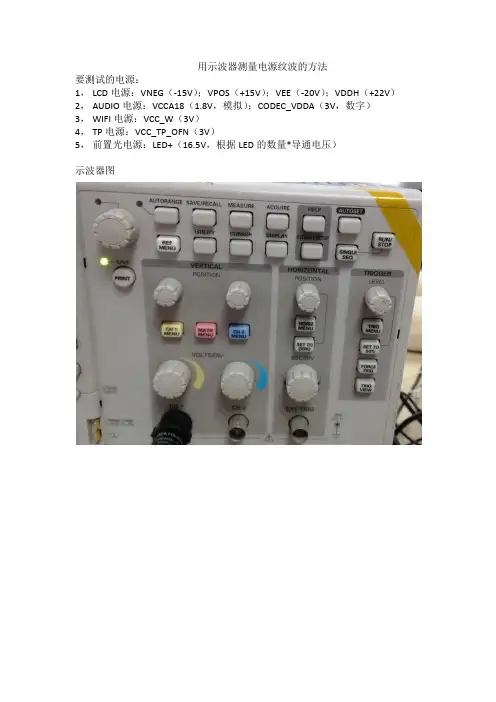

用示波器测量电源纹波的方法
要测试的电源：
1，LCD电源：VNEG（-15V）；VPOS（+15V）；VEE（-20V）；VDDH（+22V）2，AUDIO电源：VCCA18（1.8V，模拟）；CODEC_VDDA（3V，数字）
3，WIFI电源：VCC_W（3V）
4，TP电源：VCC_TP_OFN（3V）
5，前置光电源：LED+（16.5V，根据LED的数量*导通电压）
示波器图
测试方法：
1，LCD
由于只有在刷屏的时候，屏幕才工作，因此，打开刷屏程序，确保屏幕一直在工作。

将示波器连接到需要测试的电源上，接通后a）按，让屏
幕出现自动波形，b）根据电压的大小调节，让屏幕的每大格表示合适的数值，（一般调到200mV，一大格表示200mV）；c）调节周期
时间，使屏幕能够显示一个完整的波形；d）调节
，让波形上下移动，调节到屏幕适合的位置，使一个波形
能完全显示在屏幕上；e）按，使屏幕出现两条横向光标，调节
可选定光标1，光标2。

移动光标1到所测电压的纹波的正最大幅度处，移动光标2到所测电压的纹波的负最大幅度处。

f）在屏幕上读出纹波的大小，即两光标之间的大小。

2，AUDIO电源
打开音乐播放，使其一直工作，测试步骤与LCD的类似。

3，WIFI电源
打开wifi，使其一直工作，测试步骤与LCD类似
4，TP电源
测试步骤与LCD类似
5，前置光电源
把前置光开到最大，测试步骤与LCD类似。

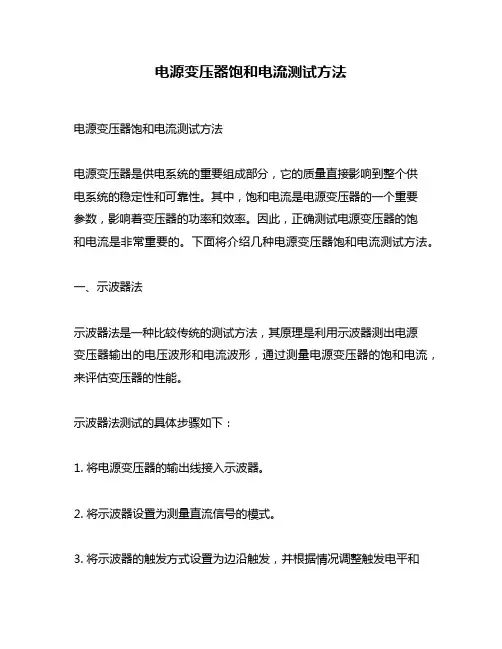

电源变压器饱和电流测试方法电源变压器饱和电流测试方法电源变压器是供电系统的重要组成部分，它的质量直接影响到整个供电系统的稳定性和可靠性。

其中，饱和电流是电源变压器的一个重要参数，影响着变压器的功率和效率。

因此，正确测试电源变压器的饱和电流是非常重要的。

下面将介绍几种电源变压器饱和电流测试方法。

一、示波器法示波器法是一种比较传统的测试方法，其原理是利用示波器测出电源变压器输出的电压波形和电流波形，通过测量电源变压器的饱和电流，来评估变压器的性能。

示波器法测试的具体步骤如下：1. 将电源变压器的输出线接入示波器。

2. 将示波器设置为测量直流信号的模式。

3. 将示波器的触发方式设置为边沿触发，并根据情况调整触发电平和触发时间。

4. 测量处于饱和状态的变压器的输出电流和电压，并计算饱和电流。

示波器法的优点是测试结果准确可靠，也不需要对电源变压器进行任何修改和操作。

但缺点是测试过程复杂，需要手动调整示波器的参数，并且需要高质量的测试仪器才能得到准确的测试结果。

二、电流传感器法电流传感器法是一种比较新颖的测试方法，它利用专业的电流传感器来测量电源变压器的饱和电流。

这种方法测试简便、可靠度高，已经被广泛应用于实际工程中。

电流传感器法的具体步骤如下：1. 将电流传感器的输出端连接至测试设备。

2. 将电源变压器的输出线接入电流传感器。

3. 让变压器达到饱和状态，并记录测试数据。

4. 根据测试数据计算出电源变压器的饱和电流。

电流传感器法不需要调节和修改电源变压器的任何参数，因此避免了潜在的人为误差。

同时，它还可以快速、准确地测量电源变压器饱和电流，因此被广泛应用于电力行业。

三、数字化测试法数字化测试法是一种新兴的测试方法，它结合了计算机技术和数码测试仪器。

这种方法可以将电源变压器的电流和电压信号数字化，并通过计算机进行数据分析，快速地得到测试结果。

数字化测试法的具体步骤如下：1. 将电源变压器的输出线接入数码测试仪器。

开关电源纹波测试方法
开关电源的纹波测试方法如下：
1. 准备测试设备：需要一台示波器和一个负载电阻。

2. 连接测试设备：将示波器的探头连接到开关电源的输出端，将负载电阻连接到开关电源的输出端和地线之间。

3. 调整示波器：选择合适的示波器探头放大倍数和时间基准，确保能够观察到电源输出的纹波。

4. 设置电源负载：根据开关电源的额定输出电流和电压，选择一个适当的负载电阻值。

确保负载电阻不会超过开关电源的额定功率。

5. 测量纹波：打开开关电源，观察示波器上的波形。

通常，纹波的峰-峰值（Peak-to-Peak）或峰值（Peak）被用来描述纹波的大小。

6. 记录结果：将纹波的数值记录下来，并与开关电源的规格进行比较，以确定其纹波是否在规定范围内。

7. 分析结果：如果纹波超过规定范围，可能需要考虑采取一些措施来降低纹波，例如添加滤波电路或改变开关频率等。

需要注意的是，开关电源的纹波测试方法可能会因具体的产品和测试要求而有所不同，因此在进行测试时应根据具体情况进行调整。

开关电源纹波测试方法开关电源是现代电子设备中广泛应用的一种电源类型，其具有高效、稳定、可靠等优点，但同时也存在着一些缺陷，如输出纹波较大。

因此，在开关电源设计和测试过程中，纹波测试是一个非常重要的环节，本文将介绍开关电源纹波测试的方法和注意事项。

一、什么是开关电源纹波？开关电源输出的电压不是稳定的直流电压，而是存在一定的交流成分，这种交流成分就是纹波。

纹波的大小和频率是衡量开关电源输出质量的重要指标，因为大的纹波会影响到电子设备的正常工作。

1. 示波器法示波器法是最常用的开关电源纹波测试方法之一，其原理是将开关电源输出的电压信号连接到示波器上，通过示波器的显示来观测纹波信号。

示波器法可以直观地显示出纹波信号的大小和频率，但需要注意的是，示波器的带宽和灵敏度要符合测试要求。

2. 多用表法多用表法是一种简单易行的开关电源纹波测试方法，其原理是将多用表连接到开关电源输出端，通过测量多用表的交流电压来判断纹波信号的大小。

多用表法的测试结果可能不够精确，但可以用于初步判断开关电源的输出质量。

3. 频谱分析法频谱分析法是一种较为精确的开关电源纹波测试方法，其原理是将开关电源输出的电压信号进行频谱分析，得到纹波信号的频谱特征。

频谱分析法可以有效地识别出纹波信号的谐波分量，对于开关电源输出信号的深入分析有很大的帮助。

三、开关电源纹波测试注意事项1. 测试环境应该干净、稳定，避免干扰信号的出现。

2. 测试仪器的选用要符合测试要求，例如示波器的带宽和灵敏度等。

3. 测试时需要注意开关电源的负载情况，不同的负载情况下，纹波信号的大小和频率也会有所变化。

4. 测试结果的判断需要参考开关电源的设计要求和应用场景，避免出现误判。

5. 长时间的纹波测试可能会对开关电源产生一定的负担，需要注意测试时间的安排。

四、总结开关电源纹波测试是开关电源设计和调试的重要环节，通过正确的测试方法和注意事项，可以有效地评估开关电源的输出质量，提高电子设备的稳定性和可靠性。

示波器纹波测试方法示波器纹波测试方法是用来检测电子产品中的纹波幅度和频率的一种测试方法。

纹波是指交流电源中的波动，它会对电子设备的工作稳定性和性能造成影响。

因此，在电子产品的设计和生产过程中，需要使用示波器进行纹波测试，以保证产品的稳定性和可靠性。

纹波测试方法主要包括以下几个步骤：1. 连接电源和待测设备：将交流电源连接到待测设备的电源输入端，同时将示波器的探头连接到待测设备的电源输出端。

2. 设置示波器：打开示波器，并设置合适的纵轴和横轴的刻度，以便能够清晰地显示纹波波形。

3. 选择纹波测量模式：根据待测设备的工作状态和纹波特性，选择合适的纹波测量模式。

常见的纹波测量模式包括峰峰值模式、平均值模式和有效值模式。

4. 调节示波器参数：根据待测设备的工作状态和纹波特性，调节示波器的参数，以获得清晰的波形图。

示波器的触发级别、时间基准、增益等参数都会对测试结果产生影响，需要根据实际情况进行调节。

5. 执行纹波测试：启动示波器的纹波测试功能，示波器会自动采集和显示待测设备的电源输出纹波波形。

通过观察波形图，可以分析和评估纹波的幅度和频率。

6. 分析和记录测试结果：根据示波器显示的波形图，分析和评估待测设备的纹波情况。

通常情况下，纹波幅度应尽可能小，纹波频率应尽可能稳定。

7. 制定改进措施：根据测试结果，制定相应的改进措施，以减少或消除待测设备中的纹波。

改进措施可能包括增加滤波电路、优化电源设计、调整电源标准等。

总结起来，示波器纹波测试方法包括连接电源和待测设备、设置示波器参数、执行纹波测试、分析测试结果和制定改进措施等步骤。

通过这些步骤，可以全面评估待测设备中的纹波情况，从而保证产品的稳定性和可靠性。

数字示波器使用方法数字示波器是一种电子测量仪器，用于显示电压变化随时间的波形。

它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。

本文将分步骤介绍数字示波器的使用方法。

步骤一：准备工作在使用数字示波器之前，需要进行一些准备工作。

首先，确认选择的示波器型号和功能是否符合所需的测试目的。

其次，插上电源并接通电源开关，等待示波器上电后进行操作。

步骤二：接线测试在使用数字示波器前，需要对测试对象进行电路连接。

接线先将一个测试用信号源与示波器连接。

测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。

将信号源的输出端与示波器的通道1或通道2连接。

如果需要测量差分信号，则需将差分信号线连接到示波器的通道3或通道4。

步骤三：配置示波器参数在连接好电路后，需要设置数字示波器的参数。

包括：触发方式、采样率、水平和垂直比例等参数。

触发方式是指示波器触发波形显示的方式。

例如，可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。

采样率是指示波器定期对输入信号进行采样的速度。

在保持采样速度的同时，应根据信号频率适度增加垂直比例，以便将信号看得更加清晰。

步骤四：显示波形设置好示波器的参数后，就可以显示测试信号的波形了。

触发条件满足后，示波器会显示完整的波形（取决于设置的视窗大小）。

如果需要更精细的波形，可以通过改变垂直和水平比例进行调整。

此时，用户可以逐渐放大、移动和调整波形使其达到最优。

步骤五：保存和记录数据数字示波器可以保存测量数据以便后续使用。

可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。

数据还可以作为图片或文档附加给其他用户。

在使用数字示波器时，需要注意安全事项，例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。

本文介绍了数字示波器的使用步骤。

通过这些步骤，用户可以轻松读取测量结果并生成数据记录。

数字示波器是一个强大而易于使用的工具，它可以帮助用户提高工作效率，提高工作质量。

示波器的测量步骤示波器是一种用来显示电信号波形的仪器，常用于电子工程、通信、医疗等领域。

下面将介绍示波器的测量步骤，以及示波器电源测试的几个步骤。

步骤一：准备工作1.确保示波器和被测电路的电源都已关闭，避免电路故障和触电的风险。

2.确保示波器与被测电路的地连接好，以避免测量误差。

步骤二：连接电缆和探头1.将示波器的输入端的探头插头连接到被测电路的信号输出端口上。

2.将示波器的地端的探头插头连接到被测电路的地端口上。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示被测信号的波形。

2.根据被测信号的频率和波形特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行测量1.打开被测电路的电源，使其正常工作。

2.在示波器的屏幕上观察和记录被测信号的波形，并测量出相关的参数，如幅值、频率、占空比等。

1.关闭被测电路的电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

示波器电源测试的几个步骤：步骤一：准备工作1.确定目标电源的额定电压和电流范围，确保示波器的设置能够满足测试需求。

2.关闭目标电源和示波器，确保安全。

步骤二：连接示波器测量端口1.将示波器的地端探头插头连接到目标电源的地端口上。

2.将示波器的探头插头连接到目标电源的输出端，确保连接良好。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示电源波形。

2.根据目标电源的特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行电源测试1.打开目标电源，使其正常工作。

2.在示波器的屏幕上观察和记录电源波形，检查其稳定性和纹波情况，并测量相关的参数，如电压和电流的波形、幅值、频率等。

1.关闭目标电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

在进行示波器的测量步骤及示波器电源测试时，需要注意安全，避免电路故障和触电风险。

六个简单步骤助你正确测量电源纹波！
纹波测试在电源质量检测中十分重要。

由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，这就不可避免地在直流电压中多少带有一些交流分量，这种叠加在直流稳电压上的交流分量称之为纹波。

本文我们将学习如何正确进行电源纹波的测试。

 一、不正确的纹波测试
 在ZDS2024 Plus示波器中接入一个3.3V的电源信号，探头档位使用X10档，进行电源纹波的测量，点击【Auto Setup】之后，经过调解水平时基，垂直档位和垂直偏移，可以得到如下图1所示。

 图1 不正确的纹波测量方式
 从图中可以看出，所测的波形夹杂着许多的噪声和杂波，直流、交流波形混在一起，没办法清晰的观察纹波，导致无法准确的测量纹波的值。

很多工程师测量纹波出现这种情况是因为没有掌握正确的纹波测量方法。

 二、正确的电源纹波测试方法
 1、首先探头要选择合适的档位，如果电压比较大，或者对带宽要求比较高的情况下可使用X10档，普通情况下建议使用X1档，避免不必要的噪声衰减影响纹波的测量。

 图2 探头档位选择
 2、纹波属于是交流成分，所以“通道耦合”方式可使用“交流”方式，限制直流信号的输入，如图3所示。

 3、可适当的使用“带宽限制”功能，可选择“20MHz”带宽限制，将不必要的。

示波器的电源测量和电流分析方法示波器是一种常用的测试仪器，用于观察和分析电信号的波形和特性。

在进行电源测量和电流分析时，示波器的应用尤为重要。

本文将介绍示波器在电源测量和电流分析中的方法和技巧。

一、电源测量方法电源测量是指对电路中的电源进行参数测量和分析，以确保电源的质量和稳定性。

示波器可以通过以下几种方式进行电源测量：1. 直接测量电压：示波器可以通过接线仪表测量电源的直流电压和交流电压。

通过选择合适的量程和耦合方式，可以精确地测量电源的电压值，并观察其波形。

2. 波形显示：示波器可以将电源的波形显示在屏幕上。

通过观察波形的变化，可以了解电源的稳定性、幅度和频率等特性。

同时，可以检测电源是否存在噪声、谐波等问题。

3. 负载测试：示波器可以通过负载电阻进行电源的负载测试。

通过观察负载电阻上的电压波形，可以评估电源在不同负载条件下的性能和稳定性。

二、电流分析方法电流分析是指对电路中的电流进行参数测量和分析，以了解电流的强弱、波形和频率等特性。

示波器可以通过以下几种方式进行电流分析：1. 电流钳形态：示波器可以通过电流钳形态进行电流的非接触式测量。

将电流钳放置在被测电路的导线上，示波器可以直接显示电流波形，并通过观察波形的变化来了解电流的特性。

2. 分析电流峰值：示波器可以通过选择峰值检测功能，对电流波形进行测量，并显示电流的峰值大小。

通过观察电流峰值的变化，可以分析电流的强弱和波形。

3. 频谱分析：示波器可以通过频谱分析功能对电流波形进行频谱分析。

通过观察频谱的分布和峰值的位置，可以了解电流的频率分布和谐波情况。

三、示波器的使用技巧除了以上介绍的电源测量和电流分析方法，还有一些示波器的使用技巧可以提高测量的准确性和可靠性：1. 正确选择耦合方式：示波器的输入电路有直流耦合和交流耦合两种方式。

在电源测量中，应根据被测电源的特性选择相应的耦合方式，以确保测量结果的准确性。

2. 选择合适的量程和触发方式：示波器的量程和触发方式对于测量结果的准确性和稳定性都具有重要影响。

电源纹波的测试方法电源纹波是指直流电源输出的电压或电流中存在的交流成分。

在许多应用中，电源纹波是一个重要的参数，它直接影响着电子设备的性能和稳定性。

因此，准确测试电源纹波是非常必要的。

测试电源纹波的方法有很多种，下面将介绍几种常用的测试方法。

一、使用示波器测试方法示波器是一种常用的测试仪器，可以直接测量电压或电流信号的波形。

在测试电源纹波时，可以将示波器的探头连接到电源输出端，然后调整示波器的时间和电压/电流尺度，观察波形图。

通常，电源纹波的测试频率是100Hz。

通过观察波形图，可以直观地了解电源纹波的情况。

二、使用频谱分析仪测试方法频谱分析仪是一种专门用于分析信号频谱的仪器。

它可以将信号分解成不同频率的分量，并以频谱图的形式显示出来。

在测试电源纹波时，可以将频谱分析仪的输入端与电源输出端连接，然后选择适当的频率范围进行测试。

通过观察频谱图，可以清楚地看到各个频率分量的幅值，从而得到电源纹波的信息。

三、使用电子负载测试方法电子负载是一种可以调节电流和电压负载的设备。

在测试电源纹波时，可以将电子负载连接到电源输出端，然后设置负载电流和电压值。

通过改变负载的大小和稳定性，可以间接地判断电源纹波的情况。

一般来说，电源纹波越小，电子负载的稳定性越好。

四、使用峰值表测试方法峰值表是一种用来测量电压或电流峰值的仪器。

在测试电源纹波时，可以将峰值表的探头连接到电源输出端，然后读取峰值表上显示的数值。

通过对比电源输出的峰值和纹波峰值的差异，可以得出电源纹波的大小。

以上是几种常用的电源纹波测试方法，每种方法都有其优缺点。

在实际测试中，可以根据需要选择合适的方法。

无论采用哪种方法，都应注意测试环境的稳定性和准确性，以确保测试结果的可靠性。

同时，还应注意测试仪器的选择和校准，以免对测试结果产生误差。

总结起来，测试电源纹波是非常重要的，它直接关系到电子设备的性能和稳定性。

通过选择合适的测试方法，可以准确地了解电源纹波的情况，为电子设备的设计和应用提供参考。

示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器察看电信号波形的使用步骤。

1、示波管和电源系统（1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。

察看低频信号时可小些，高频信号时大些。

（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。

（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

利用数字示波器测试开关电源的方法从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。

它们都要面对复杂、动态的工作环境。

设备负载和需求可能在瞬间发生很大变化。

即使是“日用的”开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。

设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。

过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。

今天，大多数工程师转而将示波器作为他们的首选电源测量平台。

现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。

用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。

电源设计问题及其测量需求理想情况下，每部电源都应该像为它设计的数学模型那样地工作。

但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。

而且，不断变化的性能和成本要求也使电源设计更加复杂。

考虑这些问题：电源在额定功率之外能维持多少瓦的功率?能持续多长时间?电源散发多少热量?过热时会怎样?它需要多少冷却气流?负载电流大幅增加时会怎样?设备能保持额定输出电压吗?电源如何应对输出端的完全短路?电源的输入电压变化时会怎样?设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。

只有一套严格的测量体系才能让工程师达到这些目标。

示波器和电源测量对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。

实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。

整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。

信号的脉冲宽度、周期、频率和占空比都会变化。

必须如实捕获并分析波形，发现波形的异常。

这对示波器的要求是苛刻的。

多种探头——同时需要单端探头、差分探头以及电流探头。

仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。

示波器操作流程示波器是一种常用的电子测试仪器，用于展示电子信号的波形。

它在电子工程、通信、生物医学等领域发挥着重要作用。

本文将介绍示波器的操作流程，帮助读者了解如何正确使用示波器。

一、准备工作在操作示波器之前，需要进行一些准备工作，包括以下步骤：1. 检查示波器电源：确保示波器电源连接稳定，并且电源开关处于关闭状态。

2. 连接电路：将被测电路正确连接到示波器的输入端口。

可以使用万用表等工具确认电路的正确性。

3. 调整示波器参数：根据实际需求，选择合适的示波器参数，包括时间和电压的刻度、触发方式等。

二、打开示波器完成准备工作后，按照以下步骤打开示波器：1. 检查电源：确认电源连接正确，并且电源开关处于关闭状态。

2. 打开示波器：按下示波器的电源开关，等待示波器启动。

3. 设置示波器模式：根据实际需求，选择示波器的工作模式，如模拟示波器模式或数字示波器模式。

三、调整示波器参数在打开示波器后，需要根据被测信号的特点，调整示波器的参数，以便正确观察波形。

1. 调整时间基准：根据被测信号的周期长度，选择合适的时间基准刻度。

可以通过旋转示波器上的时间/秒档位旋钮来调整时间基准。

2. 调整电压基准：根据被测信号的电压幅值，选择合适的电压基准刻度。

可以通过旋转示波器上的电压/倍数档位旋钮来调整电压基准。

3. 设置触发方式：根据被测信号的触发条件，选择合适的触发方式，如边沿触发、脉冲触发等。

可以通过示波器面板上的触发模式按钮进行设置。

四、观察波形完成示波器参数的调整后，可以开始观察波形，进行数据分析和故障排除。

1. 设置触发电平：根据被测信号的波形特点，设置适当的触发电平。

可以通过示波器面板上的触发电平调节旋钮进行设置。

2. 调整触发时间：根据需要，调整触发时间以获取所需的波形。

可以通过示波器面板上的触发时间调节旋钮进行设置。

3. 观察波形：通过示波器屏幕上的波形显示区域，可以清晰地观察到被测信号的波形，并进行分析。
