如何正确地测试纹波电压

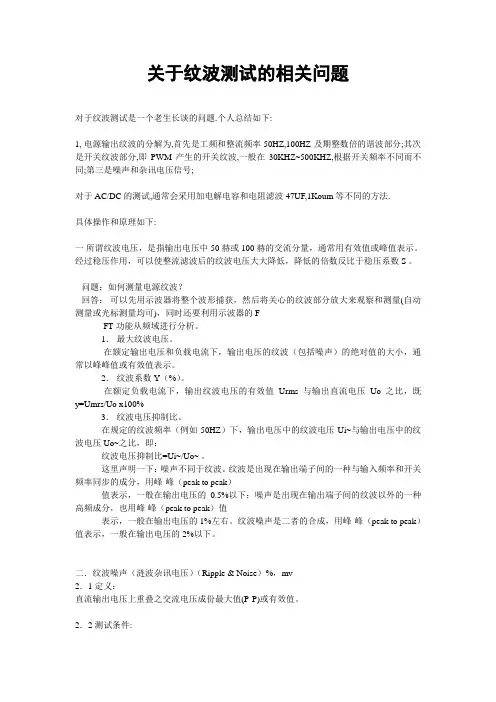

关于纹波测试的相关问题对于纹波测试是一个老生长谈的问题.个人总结如下:1, 电源输出纹波的分解为,首先是工频和整流频率50HZ,100HZ及期整数倍的谐波部分;其次是开关纹波部分,即PWM产生的开关纹波,一般在30KHZ~500KHZ,根据开关频率不同而不同;第三是噪声和杂讯电压信号;对于AC/DC的测试,通常会采用加电解电容和电阻滤波47UF,1Koum等不同的方法.具体操作和原理如下:一所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

问题：如何测量电源纹波？回答：可以先用示波器将整个波形捕获，然后将关心的纹波部分放大来观察和测量(自动测量或光标测量均可)，同时还要利用示波器的FFT功能从频域进行分析。

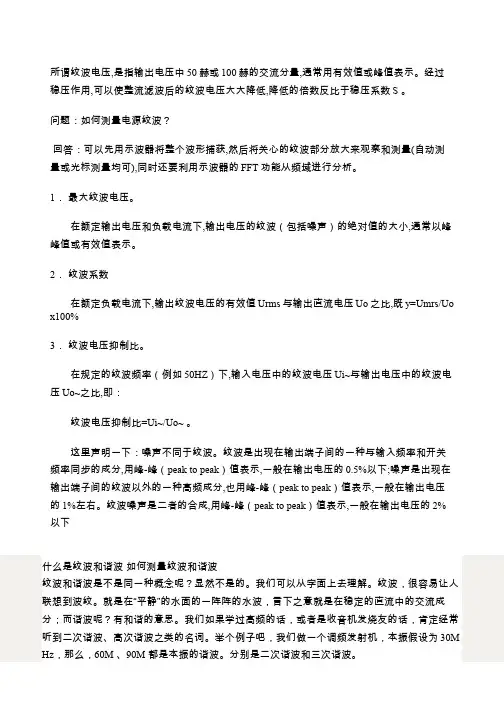

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2．纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。

二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2．1定义：直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。

纹波测试的注意事项纹波是叠加在直流信号上的交流干扰信号，是电源测试中的一个很重要的标准。

尤其是作特殊用途的电源，如激光器电源，纹波则是其致命要害之一。

所以，电源纹波的测试就显得极为重要。

电源纹波的测量方法大致分为两种：一种是电压信号测量法；另一钟是电流信号测量法。

一般对于恒压源或纹波性能要求不大的恒流源，都可以用电压信号测量法。

而对于纹波性能要求高的恒流源则最好用电流信号测量法。

1 ）、电压信号测量纹波是指，用示波器测量叠加在直流电压信号上的交流纹波电压信号。

对于恒压源，测试可以直接用电压探头测量输出到负载上的电压信号。

2 ）、对于恒流源的测试，则一般是通过使用电压探头，测量采样电阻两端的电压波形。

整个测试过程中，示波器的设置是能否采样到真实信号的关键。

电源纹波噪声测试方法我们今天的电子电路（比如手机、服务器等领域）的切换速度、信号摆率比以前更高，同时芯片的封装和信号摆幅却越来越小，对噪声更加敏感。

因此，今天的电路设计者们比以前会更关心电源噪声的影响。

实时示波器是用来进行电源噪声测量的一种常用工具，但是如果使用方法不对可能会带来完全错误的测量结果，笔者在和用户交流过程中发现很多用户的测试方法不尽正确，所以把电源纹波噪声测试中需要注意的一些问题做一下总结，供大家参考。

由于电源噪声带宽很宽，所以很多人会选择示波器做电源噪声测量。

但是不能忽略的是，实时宽带数字示波器以及其探头都有其固有的噪声。

如果要测量的噪声与示波器和探头的噪声在相同数量级，那么要进行精确测量将是非常困难的一件事情。

示波器的主要噪声来源于２个方面：示波器本身的噪声和探头的噪声。

所有的实时示波器都实用衰减器来调整垂直量程。

设置衰减以后示波器本身的噪声会被放大。

比如，当不用衰减器时，示波器的基本量程是５ｍＶ/ 格，假设此时示波器此时的底噪声是５００ｕＶＲＭＳ。

当把量程改成５０ｍＶ/ 格时，示波器会在输入电路中增加一个１０：１的衰减器。

为了显示正确的电压信号，示波器最后显示时会把信号再放大１０倍显示。

纹波和噪声测试方法纹波和噪声测试方法，在电子设备的设计和测试过程中是非常重要的一环。

纹波是指电流或电压的周期性变化，而噪声则是指非周期性的电流或电压的随机变化。

纹波和噪声的存在可能会影响设备的性能和可靠性，因此需要进行相应的测试来评估和控制。

纹波和噪声测试方法主要分为以下几个方面：1.信号发生器测试：利用信号发生器产生特定频率和幅度的信号，然后通过示波器或频谱仪等仪器来观察电流或电压的波形和频谱。

通过分析波形和频谱，可以评估纹波和噪声的水平。

2.示波器测试：示波器是一种可以显示电流或电压波形的仪器，可以用来直接观察信号的纹波和噪声。

通过连接示波器到被测试的电路或设备上，可以实时观察纹波和噪声的水平和变化情况。

3.频谱分析仪测试：频谱分析仪可以将信号分解为不同频率的成分，并显示出它们的幅度。

可以通过连接频谱分析仪到被测试的电路或设备上，来分析纹波和噪声的频谱分布。

频谱分析可以帮助确定纹波和噪声的频率范围和幅度。

4.噪声测量仪器测试：噪声测量仪器是专门用于测量非周期性电流或电压的噪声水平的仪器。

常用的噪声测量仪器包括噪声分析仪和噪声源等。

通过连接噪声测量仪器到被测试的电路或设备上，可以测量并分析噪声的水平和特性。

5.模拟电压源测试：模拟电压源是用于产生稳定的参考电压的仪器，可以测试纹波的幅度。

通过连接模拟电压源到被测试的电路或设备上，并将输出接到示波器或频谱分析仪等仪器上，可以测量电压的纹波幅度，以评估设备的稳定性。

6.滤波器测试：滤波器可以用于降低纹波和噪声的水平。

通过连接滤波器到被测试的电路或设备上，并观察输出信号的纹波和噪声水平，可以评估滤波器的性能，并确定适合的滤波器参数。

总结起来，纹波和噪声测试方法主要包括信号发生器测试、示波器测试、频谱分析仪测试、噪声测量仪器测试、模拟电压源测试和滤波器测试等。

通过这些测试方法，可以评估和控制设备的纹波和噪声水平，以确保设备的性能和可靠性。

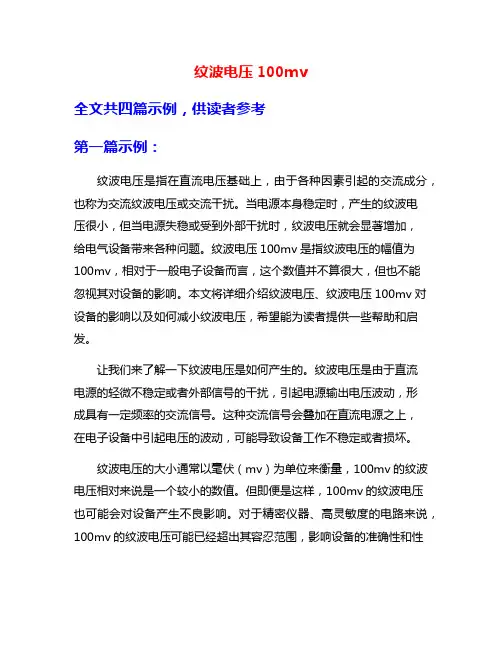

纹波电压100mv全文共四篇示例，供读者参考第一篇示例：纹波电压是指在直流电压基础上，由于各种因素引起的交流成分，也称为交流纹波电压或交流干扰。

当电源本身稳定时，产生的纹波电压很小，但当电源失稳或受到外部干扰时，纹波电压就会显著增加，给电气设备带来各种问题。

纹波电压100mv是指纹波电压的幅值为100mv，相对于一般电子设备而言，这个数值并不算很大，但也不能忽视其对设备的影响。

本文将详细介绍纹波电压、纹波电压100mv对设备的影响以及如何减小纹波电压，希望能为读者提供一些帮助和启发。

让我们来了解一下纹波电压是如何产生的。

纹波电压是由于直流电源的轻微不稳定或者外部信号的干扰，引起电源输出电压波动，形成具有一定频率的交流信号。

这种交流信号会叠加在直流电源之上，在电子设备中引起电压的波动，可能导致设备工作不稳定或者损坏。

纹波电压的大小通常以毫伏（mv）为单位来衡量，100mv的纹波电压相对来说是一个较小的数值。

但即便是这样，100mv的纹波电压也可能会对设备产生不良影响。

对于精密仪器、高灵敏度的电路来说，100mv的纹波电压可能已经超出其容忍范围，影响设备的准确性和性能。

而对于一般的电子设备来说，100mv的纹波电压也可能导致设备发出异响、发热过高等问题，影响设备的寿命和可靠性。

那么，如何减小纹波电压呢？首先要保证所使用的电源本身是稳定的，选择质量好的电源模块或者电源管理芯片是一个很好的选择。

可以通过添加电容滤波器来减小纹波电压，电容滤波器能够将纹波信号滤除，使直流信号更加稳定。

合理设计电路板布局、减小干扰源、提高电源抗干扰能力等手段也可以减小纹波电压。

纹波电压是电子设备中一个值得重视的问题，尤其对于对稳定性和准确性要求较高的设备来说。

纹波电压100mv虽然不是很大的数值，但也可能会对设备产生影响，因此需要我们加以重视和处理。

希望通过本文的介绍，读者对纹波电压以及如何减小纹波电压有了一定的了解，能够在实际应用中更好地处理相关问题。

4.2纹波系数的测试
4.2.1 纹波电流测试
本设计要求电流小于0.2毫安，根据恒流源模块电路，用低频交流毫伏表测采样电阻（康铜丝绕制而成，由于该电路为直流电路没交流成分，所以不会产生感抗）两端的电压，同过公式：纹波电流（Iw ） = 纹波电压(Uw)/采样电阻（1欧），通过测试，列表如下：
表4.2 纹波系数测量
电流值(mA) 交流毫伏表读数(mv) 示波器读数（Vpp ）
(mV)
200 0.04 0.06 500 0.12 0.14 1000 0.30 0.39 1500 0.35 0.48 2000
0.60
0.63
注：交流毫伏表型号为：苏州电子仪器厂生产的SX2172
示波器的型号为：江苏电子仪器集团有限公司生产的 YB43020B
4.2.2 纹波系数测试
由于电源电路存在纹波系数，必须尽量减小纹波系数，本设计采用措施有： ⅰ电源大面积共地（注意大电流与小电流不能共地）
ⅱ在整流桥后加大电容虑波，本设计采用约为10000uF
ⅲ 为了进一步避免纹波电压对电路的干扰而产生的纹波电流，本设计又加入了有源滤波电路。

电路如图4.1其滤波效果相当于121C ⨯⨯ββ 的容量的电容的滤波效果这样进一步减少了纹波电流系数
图4.1 有源滤波电路。

六个简单步骤助你正确测量电源纹波！
纹波测试在电源质量检测中十分重要。

由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，这就不可避免地在直流电压中多少带有一些交流分量，这种叠加在直流稳电压上的交流分量称之为纹波。

本文我们将学习如何正确进行电源纹波的测试。

 一、不正确的纹波测试
 在ZDS2024 Plus示波器中接入一个3.3V的电源信号，探头档位使用X10档，进行电源纹波的测量，点击【Auto Setup】之后，经过调解水平时基，垂直档位和垂直偏移，可以得到如下图1所示。

 图1 不正确的纹波测量方式
 从图中可以看出，所测的波形夹杂着许多的噪声和杂波，直流、交流波形混在一起，没办法清晰的观察纹波，导致无法准确的测量纹波的值。

很多工程师测量纹波出现这种情况是因为没有掌握正确的纹波测量方法。

 二、正确的电源纹波测试方法
 1、首先探头要选择合适的档位，如果电压比较大，或者对带宽要求比较高的情况下可使用X10档，普通情况下建议使用X1档，避免不必要的噪声衰减影响纹波的测量。

 图2 探头档位选择
 2、纹波属于是交流成分，所以“通道耦合”方式可使用“交流”方式，限制直流信号的输入，如图3所示。

 3、可适当的使用“带宽限制”功能，可选择“20MHz”带宽限制，将不必要的。

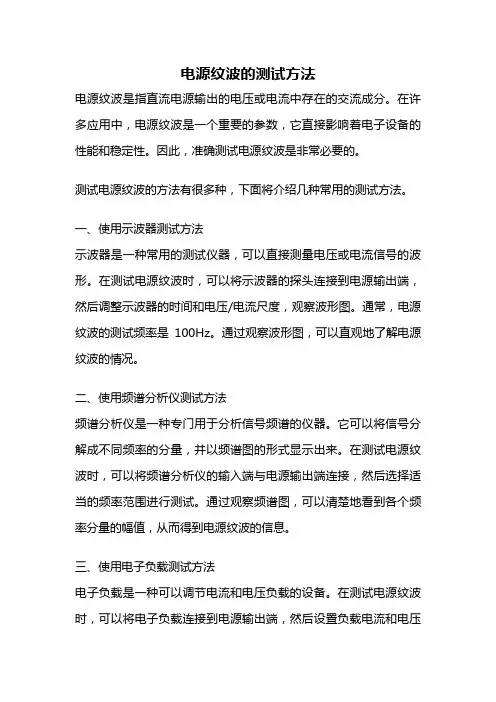

电源纹波的测试方法电源纹波是指直流电源输出的电压或电流中存在的交流成分。

在许多应用中，电源纹波是一个重要的参数，它直接影响着电子设备的性能和稳定性。

因此，准确测试电源纹波是非常必要的。

测试电源纹波的方法有很多种，下面将介绍几种常用的测试方法。

一、使用示波器测试方法示波器是一种常用的测试仪器，可以直接测量电压或电流信号的波形。

在测试电源纹波时，可以将示波器的探头连接到电源输出端，然后调整示波器的时间和电压/电流尺度，观察波形图。

通常，电源纹波的测试频率是100Hz。

通过观察波形图，可以直观地了解电源纹波的情况。

二、使用频谱分析仪测试方法频谱分析仪是一种专门用于分析信号频谱的仪器。

它可以将信号分解成不同频率的分量，并以频谱图的形式显示出来。

在测试电源纹波时，可以将频谱分析仪的输入端与电源输出端连接，然后选择适当的频率范围进行测试。

通过观察频谱图，可以清楚地看到各个频率分量的幅值，从而得到电源纹波的信息。

三、使用电子负载测试方法电子负载是一种可以调节电流和电压负载的设备。

在测试电源纹波时，可以将电子负载连接到电源输出端，然后设置负载电流和电压值。

通过改变负载的大小和稳定性，可以间接地判断电源纹波的情况。

一般来说，电源纹波越小，电子负载的稳定性越好。

四、使用峰值表测试方法峰值表是一种用来测量电压或电流峰值的仪器。

在测试电源纹波时，可以将峰值表的探头连接到电源输出端，然后读取峰值表上显示的数值。

通过对比电源输出的峰值和纹波峰值的差异，可以得出电源纹波的大小。

以上是几种常用的电源纹波测试方法，每种方法都有其优缺点。

在实际测试中，可以根据需要选择合适的方法。

无论采用哪种方法，都应注意测试环境的稳定性和准确性，以确保测试结果的可靠性。

同时，还应注意测试仪器的选择和校准，以免对测试结果产生误差。

总结起来，测试电源纹波是非常重要的，它直接关系到电子设备的性能和稳定性。

通过选择合适的测试方法，可以准确地了解电源纹波的情况，为电子设备的设计和应用提供参考。

电源纹波测试的正确方法
纹波是指由电源转换器产生的无规律的波动电压或电流，它可能会降低电子设备的性能，并且会影响设备的可靠性，因此确定纹波的状态以及相应电源的品质是必不可少的。

正确和精确的纹波测试是电源质量评估的重要指标，确保产品质量。

纹波测试的正确方法包括以下几点：
首先，根据电源给定的输出频率和额定电压，应该使用正确的测量仪表进行测量。

如果输出频率是50Hz，应使用正确的50Hz测量仪表，如果输出频率是60Hz，则应使用正确的60Hz测量仪表。

其次，在实际测量过程中，应根据电源的形式选择正确的测量模式，如直流电源选择直流模式，交流电源选择交流模式等。

第三，测量时应把测量仪表与电源之间的电气距离尽可能地缩短、保持一定，以确保测试结果的准确性。

第四，测量仪表的钳表头应尽量靠近电源的输入端或输出端，以使测量更加精确。

第五，在实际测量过程中，要把测量仪表的灵敏度设定在合理的范围，以便正确的来观测和测量电源的纹波状态。

最后，注意仪表的功能及其使用范围，以确保测试结果的准确性。

正确测量纹波是电源质量评估的重要指标，也是保证设备安全性和可靠性的关键。

纹波测试的正确方法不仅有助于正确评估电源质量，而且可以保证设备质量。

因此，合理掌握纹波测试的正确方法，对于电源质量的维护和评估，也是非常必要的。

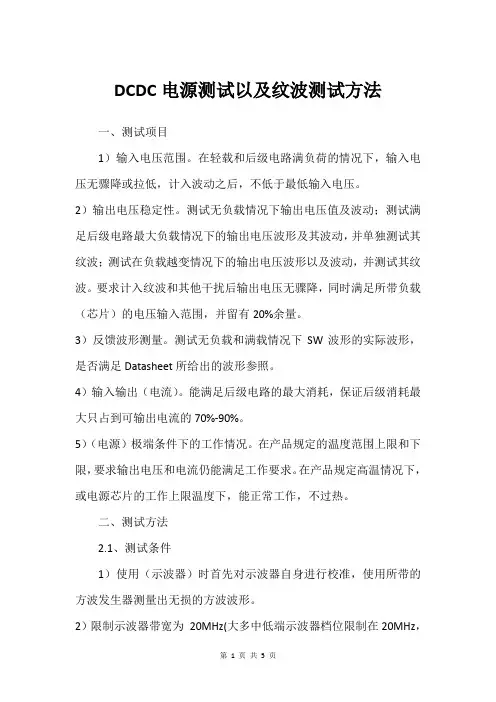

DCDC电源测试以及纹波测试方法一、测试项目1）输入电压范围。

在轻载和后级电路满负荷的情况下，输入电压无骤降或拉低，计入波动之后，不低于最低输入电压。

2）输出电压稳定性。

测试无负载情况下输出电压值及波动；测试满足后级电路最大负载情况下的输出电压波形及其波动，并单独测试其纹波；测试在负载越变情况下的输出电压波形以及波动，并测试其纹波。

要求计入纹波和其他干扰后输出电压无骤降，同时满足所带负载（芯片）的电压输入范围，并留有20%余量。

3）反馈波形测量。

测试无负载和满载情况下SW波形的实际波形，是否满足Datasheet所给出的波形参照。

4）输入输出（电流）。

能满足后级电路的最大消耗，保证后级消耗最大只占到可输出电流的70%-90%。

5）（电源）极端条件下的工作情况。

在产品规定的温度范围上限和下限，要求输出电压和电流仍能满足工作要求。

在产品规定高温情况下，或电源芯片的工作上限温度下，能正常工作，不过热。

二、测试方法2.1、测试条件1）使用（示波器）时首先对示波器自身进行校准，使用所带的方波发生器测量出无损的方波波形。

2）限制示波器带宽为20MHz(大多中低端示波器档位限制在20MHz，高端产品还有200MHz 带宽限制的选择)，目的是避免（数字电路）的高频噪声影响纹波测量，尽量保证测量的准确性。

3）设置（耦合）方式为交流耦合，方便测量(以更小档位来仔细观测纹波，不关心直流电平)。

4）电压幅值设为mV级别，时间设为mS级别，打开频率、峰值等需要查看的数据。

5）保证探头接地尽量短(测量纹波动辄上百mV 的主要原因就是接地线太长)，尽量使用探头自带的原装测试短针。

如果没有测试短针，使用弹簧测试针进行测试。

6）示波器地悬空，只通过探头地与测试（信号）的参考点共地，不要通过其他方式与测试设备共地，这样会给纹波测量引入很大的地噪声。

7）电源的输出端存在差模和共模两种噪声,同时纹波噪声容易受到环境中随机噪声及电源辐射噪声的影响. 探头地线的寄生电感与示波器输入（电容）形成LC 谐振电路，将高频噪音放大，探头地线会感应电源模块的辐射噪音，所以必须把探头地线移掉。

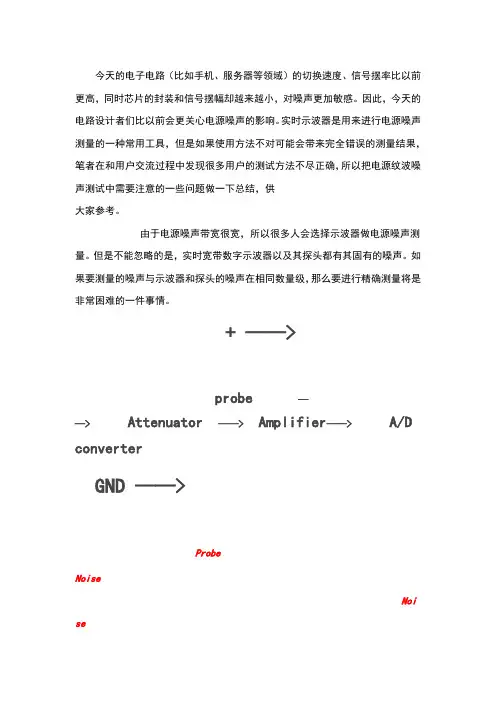

今天的电子电路（比如手机、服务器等领域）的切换速度、信号摆率比以前更高，同时芯片的封装和信号摆幅却越来越小，对噪声更加敏感。

因此，今天的电路设计者们比以前会更关心电源噪声的影响。

实时示波器是用来进行电源噪声测量的一种常用工具，但是如果使用方法不对可能会带来完全错误的测量结果，笔者在和用户交流过程中发现很多用户的测试方法不尽正确，所以把电源纹波噪声测试中需要注意的一些问题做一下总结，供大家参考。

由于电源噪声带宽很宽，所以很多人会选择示波器做电源噪声测量。

但是不能忽略的是，实时宽带数字示波器以及其探头都有其固有的噪声。

如果要测量的噪声与示波器和探头的噪声在相同数量级，那么要进行精确测量将是非常困难的一件事情。

+ ——>probe——> Attenuator——>Amplifier——> A/D converterGND ——>ProbeNoiseNoi se示波器的主要噪声来源于２个方面：探头的噪声和示波器本身的噪声。

所有的实时示波器都实用衰减器来调整垂直量程。

设置衰减以后示波器本身的噪声会被放大。

比如，当不用衰减器时，示波器的基本量程是５ｍＶ/格，假设此时示波器此时的底噪声是５００ｕＶＲＭＳ。

当把量程改成５０ｍＶ/格时，示波器会在输入电路中增加一个１０：１的衰减器。

为了显示正确的电压信号，示波器最后显示时会把信号再放大１０倍显示。

因此此时示波器的底噪声看起来就有５ｍＶＲＭＳ了。

因此，测量噪声时应尽可能使用示波器最灵敏的量程档。

但是示波器在最灵敏档下通常不具有足够的偏置范围可以把被测直流电压拉到示波器屏幕中心范围进行测试，因此通常需要利用示波器的ＡＣ耦合功能把直流电平滤掉只测量ＡＣ成分。

基于同样的原因，在电源测量中也应该尽量使用１：１的探头而不是示波器标配的１０：１的探头。

否则示波器的噪声也会被放大。

探头带来的噪声是在在衰减器前面耦合进来的，因此无论衰减比设置多少，探头贡献的噪声都是一定的。

纹波电流的测试方法纹波电流是指直流电源输出的电流中含有的交流成分。

在实际应用中，纹波电流往往会对电子设备产生不良影响，因此需要进行测试以评估其质量和稳定性。

本文将介绍一些常见的纹波电流测试方法。

1. 传统方法：直接测量法传统的纹波电流测试方法是通过直接测量直流电源输出的电流波形来评估纹波电流。

在测试过程中，将电流传感器连接到直流电源的输出端，通过示波器或数据采集系统采集电流信号，并进行波形分析和数据处理。

这种方法简单直接，但需要特定的测试设备和专业的测试人员。

2. 基于电压测量的间接方法由于纹波电流与直流电源输出的电压有密切关系，因此可以通过测量直流电源输出电压的纹波进行间接评估纹波电流的质量。

该方法不需要直接接触电流回路，减少了测试的复杂性和危险性。

一种常见的间接方法是使用示波器测量直流电源输出的电压波形，在测试过程中，将示波器的探头连接到直流电源输出端，设置测试参数并开始测量。

示波器会显示电压波形，并提供一些基本的测量数据，如幅值、频率和形状。

通过分析电压波形的纹波情况，可以初步评估纹波电流的水平。

3. 基于功耗测量的间接方法功耗测量是一种间接评估纹波电流质量的方法。

该方法通过测量电子设备在工作过程中的功耗，以评估纹波电流对设备性能和稳定性的影响。

在测试过程中，将纹波电流通过电阻元件传递到负载上，然后测量负载的功耗。

通过比较纹波电流较小和较大条件下的功耗变化，可以初步判断纹波电流对设备性能的影响。

4. 基于频谱分析的方法频谱分析是一种通过将信号分解成不同频率成分来评估纹波电流质量的方法。

通过对直流电源输出电流波形进行频谱分析，可以分析其中的频率和幅值成分，从而评估纹波的水平和分布情况。

在测试过程中，使用频谱分析仪将直流电源输出的电流信号进行频谱分析，得到频率和幅值谱，进而分析纹波的频率范围、主要频率和幅值分布情况。

通过比较不同纹波电流的频谱特征，可以评估其质量和稳定性。

总结：纹波电流的测试方法有传统的直接测量法、基于电压测量的间接方法、基于功耗测量的间接方法以及基于频谱分析的方法。

电压纹波测试方法电压纹波测试是评估电源性能的重要手段之一，通过测试可以了解电源的稳定性和可靠性。

以下是电压纹波测试方法的详细介绍。

电压纹波是由于电源的电压输出在理想情况下应该是恒定的，但是在实际应用中，由于各种原因，电源的输出电压会有所波动，这种波动被称为纹波。

纹波可能是由于电源内部的电磁干扰、电路设计不良、元件老化等原因引起的。

电压纹波可能导致设备运行不稳定、降低设备寿命、影响信号质量等问题。

因此，对电源进行电压纹波测试非常重要。

电压纹波测试的方法包括但不限于：使用示波器进行测试和使用专用的纹波测试仪进行测试。

使用示波器进行测试是一种常用的方法。

示波器可以实时监测电源的输出电压，通过观察波形的变化可以了解纹波的大小和频率。

在进行测试时，需要选择适当的示波器和探头，并正确设置示波器的参数，以确保测试结果的准确性。

同时，还需要注意示波器的带宽和采样率等参数，以确保能够捕捉到足够的信号细节。

除了使用示波器进行测试外，还可以使用专用的纹波测试仪进行测试。

专用的纹波测试仪可以提供更精确的测试结果，同时可以测试多种参数，如峰峰值、频率、有效值等。

纹波测试仪一般采用滤波器技术来分离纹波成分，并通过电子测量技术来测量纹波参数。

在进行测试时，需要选择合适的滤波器和电子测量技术，并正确设置测试参数，以确保测试结果的准确性。

在进行电压纹波测试时，需要注意以下几点：1. 确保测试设备的精度和可靠性：选择精度高、稳定性好的测试设备，如高分辨率的示波器和专用的纹波测试仪。

同时，要确保设备的校准和维护，以保证测试结果的准确性。

2. 在不同的负载条件下进行测试：电源在不同的负载条件下可能会有不同的性能表现。

因此，需要在不同的负载条件下进行电压纹波测试，以全面了解电源的性能。

3. 注意周围环境的干扰：外界的电磁干扰可能会影响测试结果的准确性。

因此，需要采取措施来减少干扰的影响，例如选择屏蔽效果好的测试环境或采取电磁屏蔽措施。

4. 在测试过程中要保持电源的稳定性和可靠性：电源的不稳定或不可靠可能会影响测试结果。

纹波电压测试方法
纹波电压测试方法：
①准备测试设备包括示波器万用表电源供应器待测电源模块以及各种连接线夹具等；
②根据待测电源类型直流交流选择合适测量工具直流纹波使用示波器交流纹波万用表；
③将电源模块接入测试平台设置输入电压电流参数至正常工作状态等待输出稳定下来；
④使用鳄鱼夹将示波器探头黑色接地线连接到电源地黄色测量线接到输出端任一极性上；
⑤在示波器上调整触发水平耦合方式带宽限制等设置确保屏幕上显示出清晰纹波波形；
⑥观察记录波形特征如频率幅度形状等必要时调节探头衰减倍数提高分辨率读数精度；
⑦计算纹波电压峰峰值Vpp为波形最高点与最低点之差有效值Vrms适用于交流纹波；
⑧对于复杂信号使用FFT频谱分析功能找出主要谐波成分频率幅度判断滤波效果好坏；
⑨在不同负载条件下重复上述步骤考察纹波随电流变化趋势评估电源稳定性适应能力；
⑩对于开关电源还需关注开关频率附近是否存在异常峰高提示EMI问题需要改进滤波设计；
⑪完成所有测试后整理数据绘制图表与设计指标进行对比分析找出差距优化电路参数；
⑫根据测试结果调整电源设计方案如增加储能电容改善布局走线直至满足纹波抑制要求。

led纹波电流测试方法（实用版2篇）目录（篇1）1.led纹波电流测试方法的介绍2.led纹波电流测试方法的具体步骤3.led纹波电流测试方法的优点和缺点4.led纹波电流测试方法的应用范围和限制5.如何正确使用led纹波电流测试方法正文（篇1）一、led纹波电流测试方法的介绍led纹波电流测试方法是用于测量led器件中的纹波电流的方法。

纹波电流是指在交流信号或直流信号中的小电压或电流变化，通常以一定的频率和幅度波动。

led器件中的纹波电流会影响其性能和使用寿命，因此需要进行有效的测试和控制。

二、led纹波电流测试方法的具体步骤1.首先，需要将led器件连接到测试仪器上，通常使用的是交流电源或直流电源。

2.然后，使用测试仪器测量led器件中的电流和电压，记录下纹波电流的幅度和频率。

3.最后，根据测量结果进行分析和处理，以确定led器件的性能和寿命。

三、led纹波电流测试方法的优点和缺点1.优点：led纹波电流测试方法可以有效地测量led器件中的纹波电流，从而控制其性能和使用寿命。

此外，该方法操作简单，易于使用，并且可以快速地得到测试结果。

2.缺点：led纹波电流测试方法存在一定的误差，因为测量结果受到测试仪器和环境因素的影响。

此外，该方法需要一定的专业知识和技能，因此需要专业人员进行操作。

四、led纹波电流测试方法的应用范围和限制1.应用范围：led纹波电流测试方法适用于各种类型的led器件，包括照明、显示、传感器等。

2.限制：该方法只能测量led器件中的纹波电流，无法测量其他影响其性能和寿命的因素。

目录（篇2）I.引言A.led的发展现状B.led纹波电流测试的重要性II.led纹波电流测试原理A.什么是纹波电流B.led纹波电流的来源C.led纹波电流的测试方法III.led纹波电流测试设备和方法A.测试设备B.测试步骤C.测试结果分析IV.led纹波电流测试的应用A.led设备的可靠性提高B.led设备的安全性保障C.led设备的应用前景正文（篇2）随着led的普及和应用，led纹波电流测试也变得越来越重要。

教您如何正确地进行电源纹波的精确测量精确地测量电源纹波本身就是一门艺术。

在图1所示的示例中，一名初级工程师完全错误地使用了一台示波器。

1.错误是使用了一支带长接地引线的示波器探针；2.错误是将探针形成的环路和接地引线均置于电源变压器和开关元件附近；3.错误是允许示波器探针和输出电容之间存在多余电感。

该问题在纹波波形中表现为高频拾取。

在电源中，存在大量可以很轻松地与探针耦合的高速、大信号电压和电流波形，其中包括耦合来自电源变压器的磁场，耦合来自开关节点的电场，以及由变压器互绕电容产生的共模电流。

图1错误的纹波测量得到的较差的测量结果利用正确的测量方法可以大大地改善测得纹波结果。

首先，通常使用带宽限制来规定纹波，以防止拾取并非真正存在的高频噪声。

我们应该为用于测量的示波器设定正确的带宽限制。

其次，通过取掉探针“帽”，并构成一个拾波器（如图2所示），我们可以消除由长接地引线形成的天线。

将一小段线缠绕在探针接地连接点周围，并将该接地连接至电源。

这样做可以缩短暴露于电源附近高电磁辐射的端头长度，从而进一步减少拾波。

最后，在隔离电源中，会产生大量流经探针接地连接点的共模电流。

这就在电源接地连接点和示波器接地连接点之间形成了压降，从而表现为纹波。

要防止这一问题的出现，我们就需要特别注意电源设计的共模滤波。

另外，将示波器引线缠绕在铁氧体磁心周围也有助于最小化这种电流。

这样就形成了一个共模电感器，其在不影响差分电压测量的同时，还减少了共模电流引起的测量误差。

图2显示了该完全相同电路的纹波电压，其使用了改进的测量方法。

这样，高频峰值就被真正地消除了。

图2四个轻微的改动便极大地改善了测量结果实际上，集成到系统中以后，电源纹波性能甚至会更好。

在电源和系统其他组件之间几乎总是会存在一些电感。

这种电感可能存在于布线中，抑或只有蚀刻存在于PWB上。

另外，在芯片周围总是会存在额外的旁路电容，它们就是电源的负载。

这二者共同构成一个低通滤波器，进一步降低了电源纹波和/或高频噪声。

国标led电压纹波要求国标LED电压纹波要求LED（Light Emitting Diode）是一种半导体发光元件，具有高亮度、低能耗、长寿命等优点，广泛应用于照明、电子产品等领域。

在使用LED时，电压纹波是一个重要的指标，对于保证LED的正常工作和延长寿命具有重要意义。

国标LED电压纹波要求是指在特定工作条件下，LED的电压波动范围应该满足的规定。

国标LED电压纹波要求主要包括以下几个方面：1. 波形形状：LED电压波形应为直流或准直流，不应有明显的交流成分。

交流成分的存在会引起LED亮度闪烁或频闪，影响观感效果。

因此，LED电源设计应尽量减小电压波形的交流成分，保持电压平稳。

2. 波形频率：国标中对LED电压纹波的频率范围没有具体规定，但一般建议电压纹波频率应大于100Hz，以避免低频闪烁对人眼产生不适感。

3. 波形幅度：国标LED电压纹波的幅度要求对不同类型的LED有所区别。

一般来说，LED电压纹波的幅度应小于LED的额定工作电压，以保证LED在工作时不会受到过大的电压冲击而损坏。

同时，过大的电压纹波幅度也会导致LED亮度的不稳定，影响观感效果。

4. 波形稳定性：国标中对LED电压纹波的稳定性要求没有具体规定，但一般要求电压纹波的变化范围应小于LED的额定工作电压。

波形稳定性的好坏直接影响到LED的亮度稳定性和寿命。

在电源设计中，应采取合适的措施，如滤波电路、稳压电路等，保证LED电压纹波的稳定性。

5. 测试方法：国标中对LED电压纹波的测试方法有详细规定，一般采用示波器进行测量。

测试时应按照国标要求，选择合适的测试条件，如负载电流、工作温度等，以获得准确可靠的测试结果。

总结起来，国标LED电压纹波要求是为了保证LED的正常工作和延长寿命而制定的。

在LED电源设计和生产过程中，应严格按照国标要求进行测试和控制，保证LED的电压纹波满足规定范围。

只有这样，LED才能正常工作，保持稳定的亮度和寿命，同时给用户带来良好的观感体验。

什么是电压纹波
简洁地说，电压纹波就是我们所不需要的沟通成分。

直流成分无论是否需要都不叫纹波，而沟通成分假如是有用的，那叫信号，也不是纹波。

所谓纹波电压，是指输出电压中50赫或100赫的沟通重量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

如何测量电源纹波？
可以先用示波器将整个波形捕获，然后将关怀的纹波部分放大来观看和测量(自动测量或光标测量均可)，同时还要利用示波器的FFT功能从频域进行分析。

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的肯定值的大小，通常以峰峰值或有效值表示。

2．纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%
3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是消失在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是消失在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）
值表示，一般在输出电压的1%左右。

纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。
