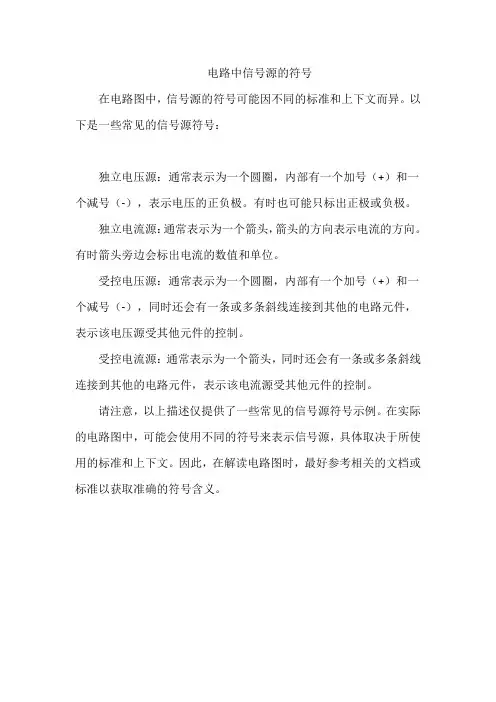

电路中信号源的符号
在电路图中，信号源的符号可能因不同的标准和上下文而异。

以下是一些常见的信号源符号：
独立电压源：通常表示为一个圆圈，内部有一个加号（+）和一个减号（-），表示电压的正负极。

有时也可能只标出正极或负极。

独立电流源：通常表示为一个箭头，箭头的方向表示电流的方向。

有时箭头旁边会标出电流的数值和单位。

受控电压源：通常表示为一个圆圈，内部有一个加号（+）和一个减号（-），同时还会有一条或多条斜线连接到其他的电路元件，表示该电压源受其他元件的控制。

受控电流源：通常表示为一个箭头，同时还会有一条或多条斜线连接到其他的电路元件，表示该电流源受其他元件的控制。

请注意，以上描述仅提供了一些常见的信号源符号示例。

在实际的电路图中，可能会使用不同的符号来表示信号源，具体取决于所使用的标准和上下文。

因此，在解读电路图时，最好参考相关的文档或标准以获取准确的符号含义。

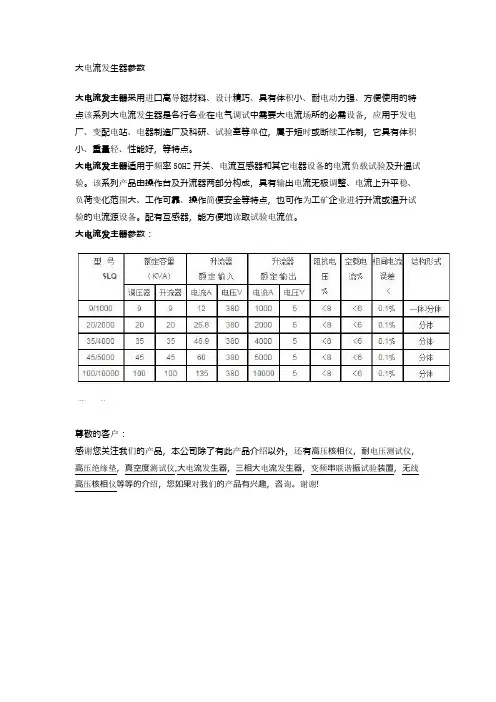

大电流发生器参数
大电流发生器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，等特点。

大电流发生器适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。

该系列产品由操作台及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，也可作为工矿企业进行升流或温升试验的电流源设备。

配有互感器，能方便地读取试验电流值。

大电流发生器参数：
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。

谢谢!。

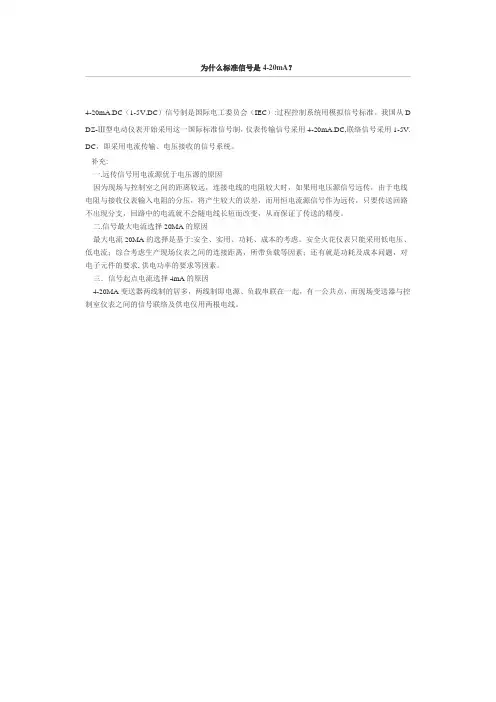

为什么标准信号是4-20mA？
4-20mA.DC（1-5V.DC）信号制是国际电工委员会（IEC）:过程控制系统用模拟信号标准。

我国从D DZ-Ⅲ型电动仪表开始采用这一国际标准信号制，仪表传输信号采用4-20mA.DC,联络信号采用1-5V. DC，即采用电流传输、电压接收的信号系统。

补充:
一.远传信号用电流源优于电压源的原因
因为现场与控制室之间的距离较远，连接电线的电阻较大时，如果用电压源信号远传，由于电线电阻与接收仪表输入电阻的分压，将产生较大的误差，而用恒电流源信号作为远传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。

二.信号最大电流选择20MA的原因
最大电流20MA的选择是基于:安全、实用、功耗、成本的考虑。

安全火花仪表只能采用低电压、低电流；综合考虑生产现场仪表之间的连接距离，所带负载等因素；还有就是功耗及成本问题，对电子元件的要求, 供电功率的要求等因素。

三．信号起点电流选择4mA的原因
4-20MA变送器两线制的居多，两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线。

最新电大国家开放大学【电工电子技术】网络核心课形考网考作业试题及答案100%通过2018春期电大把【电工电子技术】网络核心课纳入到"国开平台"进展考核,针对这个平台,本人汇总了该科所有的题,构成一个完整的题库,并旦以后会持续更新,对考生的复习、作业和考试起着无比重要的作用,会给您节省大量的时间。

做考题时,利用本文档中的查找工具[Ctrl+F】,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案,敬请查看。

木课程共有4个形考任务,完整标准答案,一次通过。

本课程的学习评价采用构成性考核和终结性考核两种形式进展。

构成性考核和终结性考核各占总成绩的50%形考任务1题目1一、选择题[每题5分,共40分】题目1图1-1所示的电路中,电流1为[】o 30 v0 3A Q|Q O Q图1-1选择一项:A. 5 AB.-3 AC.-5 AD. 2 A题目2图1-2所示电路中,电压Uab的数值是[】。

图1-2 选择一项:A.20VB.10VC.0VD.2V题目3 图1-3所示的电路中,电流表的正、负接线端用"+"、"-〞号标出,现电流表指针正向偏转,示数为10 A, 有关电流、电压方向也表示在图中,那么[】正确。

A.11=10 A, U=12 VB.11=10 A, U=-6 VC.11—10 A, U=12 VD.Il=-10 A, U=6 V题目4图1-4所示的电路中包含[】条支路,用支路电流法分析该电路,需要列写[】个方程。

图1-4 选择一项:A.4, 3B.5, 4C.5, 3D.4, 4题目5用叠加定理分析电路时,当其中一个电源单独作用时, 其他电源应置零,即电压源[】、电流源[】。

选择一项:A.短路,开路B.开路,短路C.短路,短路D.开路,开路题目6已知电路某元件的电压u和电流i分别为u=10cos[u】t+20° 】 V, i=5sin [u】t+110° 】 A,那么该元件的性质是[】。

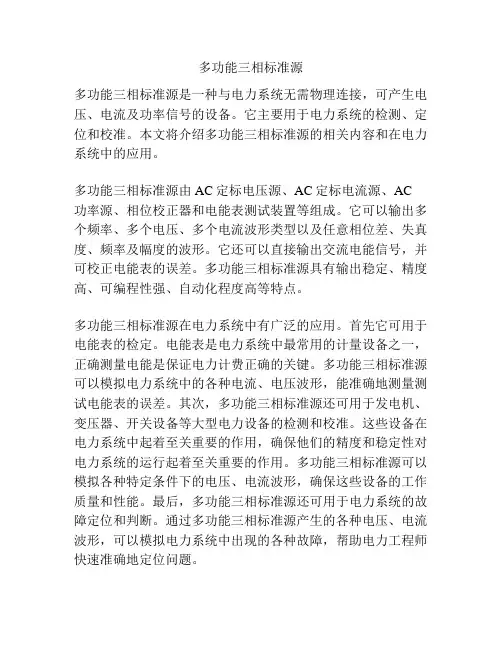

多功能三相标准源
多功能三相标准源是一种与电力系统无需物理连接，可产生电压、电流及功率信号的设备。

它主要用于电力系统的检测、定位和校准。

本文将介绍多功能三相标准源的相关内容和在电力系统中的应用。

多功能三相标准源由AC定标电压源、AC定标电流源、AC
功率源、相位校正器和电能表测试装置等组成。

它可以输出多个频率、多个电压、多个电流波形类型以及任意相位差、失真度、频率及幅度的波形。

它还可以直接输出交流电能信号，并可校正电能表的误差。

多功能三相标准源具有输出稳定、精度高、可编程性强、自动化程度高等特点。

多功能三相标准源在电力系统中有广泛的应用。

首先它可用于电能表的检定。

电能表是电力系统中最常用的计量设备之一，正确测量电能是保证电力计费正确的关键。

多功能三相标准源可以模拟电力系统中的各种电流、电压波形，能准确地测量测试电能表的误差。

其次，多功能三相标准源还可用于发电机、变压器、开关设备等大型电力设备的检测和校准。

这些设备在电力系统中起着至关重要的作用，确保他们的精度和稳定性对电力系统的运行起着至关重要的作用。

多功能三相标准源可以模拟各种特定条件下的电压、电流波形，确保这些设备的工作质量和性能。

最后，多功能三相标准源还可用于电力系统的故障定位和判断。

通过多功能三相标准源产生的各种电压、电流波形，可以模拟电力系统中出现的各种故障，帮助电力工程师快速准确地定位问题。

总之，多功能三相标准源在电力系统中有着非常重要的应用。

其高精度、高稳定性、高可编程度等特性使得它在电力行业中越来越受到重视和应用。

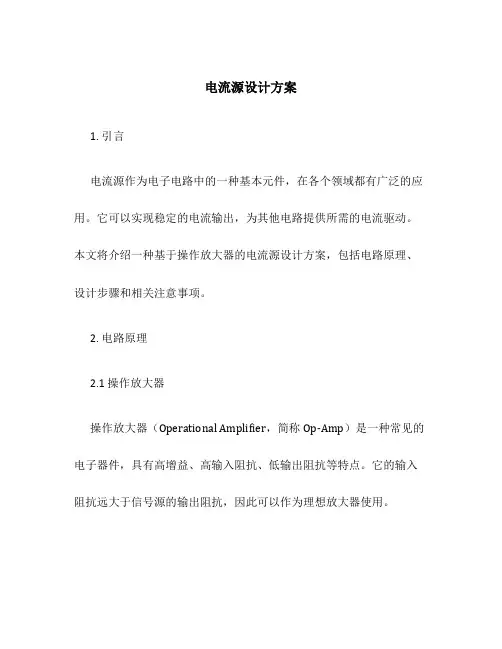

电流源设计方案1. 引言电流源作为电子电路中的一种基本元件，在各个领域都有广泛的应用。

它可以实现稳定的电流输出，为其他电路提供所需的电流驱动。

本文将介绍一种基于操作放大器的电流源设计方案，包括电路原理、设计步骤和相关注意事项。

2. 电路原理2.1 操作放大器操作放大器（Operational Amplifier，简称Op-Amp）是一种常见的电子器件，具有高增益、高输入阻抗、低输出阻抗等特点。

它的输入阻抗远大于信号源的输出阻抗，因此可以作为理想放大器使用。

2.2 基本电流源原理基本电流源由操作放大器和电阻组成，如图1所示。

操作放大器的负输入端与输出端相连，通过电阻R1和R2构成反馈电阻网络。

当反馈电阻比例为R2/R1时，可以将负输入端电压维持在零电平，使操作放大器处于负反馈状态。

这种电路可以实现稳定的电流输出。

R2+------^^^-------+| |R1 |V_in ----------vvv--------+ || |R3 || |GND ---------------------vvv-------v| |+----------------+图1：基本电流源电路结构当输入电压V_in为零时，根据欧姆定律可知，电阻R3上的电流I_out等于R2与R3串联电阻上的电压V_R23除以R2的阻值，即I_out = V_R23 / R2。

通过调整R1、R2和R3的阻值，可以实现所需的电流输出。

3. 设计步骤3.1 确定输出电流要求首先需要确定所需的输出电流，例如200mA。

这将是后续设计中的重要参数。

3.2 选择操作放大器根据所需的输出电流和其他性能要求（如输入阻抗、输出阻抗等），选择合适的操作放大器。

常用的操作放大器有LM741、OPA541等。

3.3 计算电阻阻值通过计算可以确定R3的阻值。

根据I_out = V_R23 / R2和R2/R1 =V_R23 / V_in 的关系，可以计算出R2和R3的阻值。

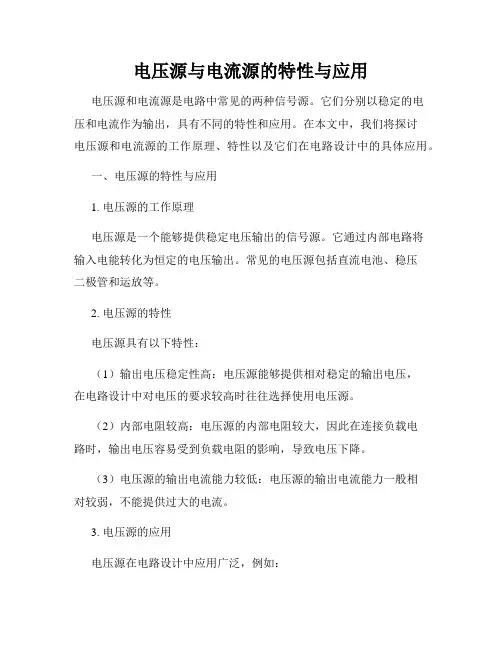

电压源与电流源的特性与应用电压源和电流源是电路中常见的两种信号源。

它们分别以稳定的电压和电流作为输出，具有不同的特性和应用。

在本文中，我们将探讨电压源和电流源的工作原理、特性以及它们在电路设计中的具体应用。

一、电压源的特性与应用1. 电压源的工作原理电压源是一个能够提供稳定电压输出的信号源。

它通过内部电路将输入电能转化为恒定的电压输出。

常见的电压源包括直流电池、稳压二极管和运放等。

2. 电压源的特性电压源具有以下特性：（1）输出电压稳定性高：电压源能够提供相对稳定的输出电压，在电路设计中对电压的要求较高时往往选择使用电压源。

（2）内部电阻较高：电压源的内部电阻较大，因此在连接负载电路时，输出电压容易受到负载电阻的影响，导致电压下降。

（3）电压源的输出电流能力较低：电压源的输出电流能力一般相对较弱，不能提供过大的电流。

3. 电压源的应用电压源在电路设计中应用广泛，例如：（1）提供电路的供电：电压源可以为电路提供所需的稳定电源，满足各个组件的工作要求。

（2）信号源：电压源可以作为信号源，提供用来检测和测量电路参数的电压信号。

（3）电源调节：通过调整电压源的输出电压，可以实现电路对不同电压的适应性。

二、电流源的特性与应用1. 电流源的工作原理电流源是一个能够提供稳定电流输出的信号源。

它通过内部电路将输入电能转化为恒定的电流输出。

常见的电流源包括电流调整电阻、电流源传感器和恒流源等。

2. 电流源的特性电流源具有以下特性：（1）输出电流稳定性高：电流源能够提供相对稳定的输出电流，在电路设计中对电流的要求较高时往往选择使用电流源。

（2）内部电阻较低：电流源的内部电阻较小，因此在连接负载电路时，输出电流受到负载电阻的影响较小。

（3）电流源的输出电压能力较低：电流源的输出电压能力一般较弱，不能提供过大的电压。

3. 电流源的应用电流源在电路设计中也有广泛的应用，例如：（1）驱动电路：电流源可以作为驱动信号，用来控制和驱动各种载荷的电流。

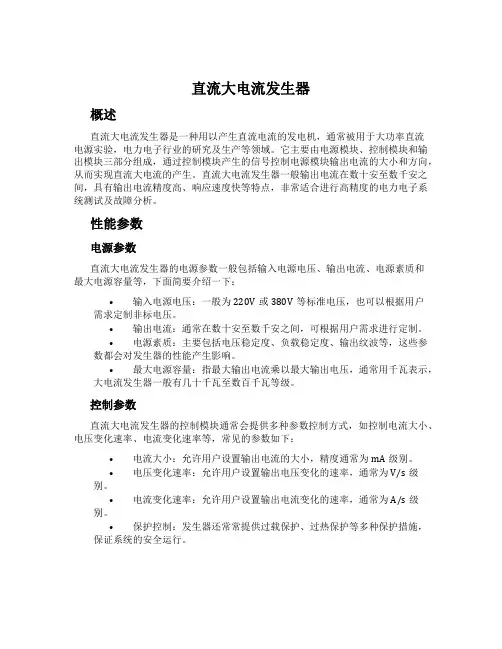

直流大电流发生器概述直流大电流发生器是一种用以产生直流电流的发电机，通常被用于大功率直流电源实验，电力电子行业的研究及生产等领域。

它主要由电源模块、控制模块和输出模块三部分组成，通过控制模块产生的信号控制电源模块输出电流的大小和方向，从而实现直流大电流的产生。

直流大电流发生器一般输出电流在数十安至数千安之间，具有输出电流精度高、响应速度快等特点，非常适合进行高精度的电力电子系统测试及故障分析。

性能参数电源参数直流大电流发生器的电源参数一般包括输入电源电压、输出电流、电源素质和最大电源容量等，下面简要介绍一下：•输入电源电压：一般为220V或380V等标准电压，也可以根据用户需求定制非标电压。

•输出电流：通常在数十安至数千安之间，可根据用户需求进行定制。

•电源素质：主要包括电压稳定度、负载稳定度、输出纹波等，这些参数都会对发生器的性能产生影响。

•最大电源容量：指最大输出电流乘以最大输出电压，通常用千瓦表示，大电流发生器一般有几十千瓦至数百千瓦等级。

控制参数直流大电流发生器的控制模块通常会提供多种参数控制方式，如控制电流大小、电压变化速率、电流变化速率等，常见的参数如下：•电流大小：允许用户设置输出电流的大小，精度通常为mA级别。

•电压变化速率：允许用户设置输出电压变化的速率，通常为V/s级别。

•电流变化速率：允许用户设置输出电流变化的速率，通常为A/s级别。

•保护控制：发生器还常常提供过载保护、过热保护等多种保护措施，保证系统的安全运行。

工作原理直流大电流发生器主要通过内部晶体管的开关状态实现输出电流的控制，控制模块通过调节晶体管开启、关闭的时刻和持续时间以达到控制电流大小的目的。

具体的工作流程如下：1.控制模块接收用户设定的电流大小、变化速率等参数，并将这些参数转换成晶体管开关时间的控制信号。

2.电源模块接收控制信号，通过内部晶体管进行电流控制，并将输出电流大小、电压等参数反馈给控制模块。

3.控制模块根据反馈信号重新调整开关时间，以实现更精确的电流控制。

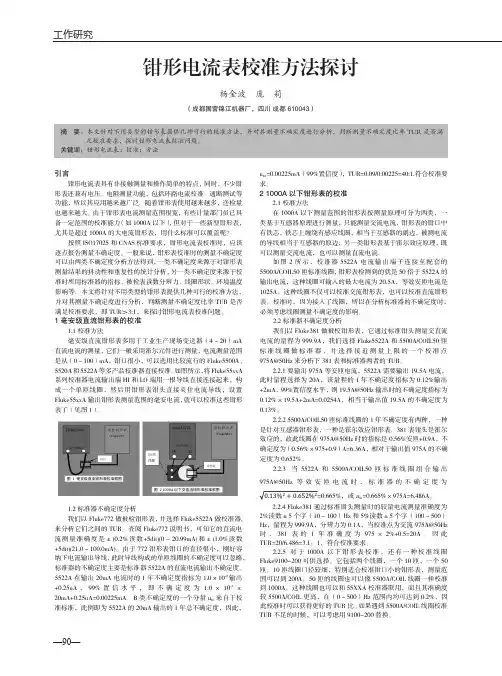

—90—工作研究摘 要：本文针对不用类型的钳形表提供几种可行的校准方法，并对其测量不确定度进行分析，判断测量不确定度比率TUR 是否满足校准要求，探讨钳形电流表校准问题。

关键词：钳形电流表；校准；方法钳形电流表校准方法探讨杨金波 庞 莉（成都国营锦江机器厂，四川 成都 610043）引言钳形电流表具有非接触测量和操作简单的特点，同时，不少钳形表还兼有电压、电阻测量功能，包括环路电流校准、通断测试等功能，所以其应用越来越广泛。

随着钳形表使用越来越多，送检量也越来越大。

由于钳形表电流测量范围很宽，有些计量部门虽已具备一定范围的校准能力（如1000A 以下），但对于一些新型钳形表，尤其是超过1000A 的大电流钳形表，用什么标准可以覆盖呢？按照ISO17025和CNAS 标准要求，钳形电流表校准时，应该逐点报告测量不确定度。

一般来说，钳形表校准时的测量不确定度可以由两类不确定度分析方法得到，一类不确定度来源于对钳形表测量结果的抖动性和重复性的统计分析，另一类不确定度来源于校准时所用标准器的指标、被检表读数分辨力、线圈形状、环境温度影响等。

本文将针对不用类型的钳形表提供几种可行的校准方法，并对其测量不确定度进行分析，判断测量不确定度比率TUR 是否满足校准要求，即TUR＞3:1，来探讨钳形电流表校准问题。

1毫安级直流钳形表的校准1.1校准方法毫安级直流钳形表多用于工业生产现场变送器（4～20）mA 直流电流的测量，它们一般采用霍尔元件进行测量，电流测量范围是从（0～100）mA，钳口很小，可以选用比较流行的Fluke5500A、5520A和5522A 等多产品校准器直接校准。

如图所示，将Fluke55xxA 系列校准器电流输出端HI 和LO 端用一根导线直接连接起来，构成一个单匝线圈，然后用钳形表钳头直接夹住电流导线，设置Fluke55xxA 输出钳形表测量范围的毫安电流，就可以校准这些钳形表了（见图1）。

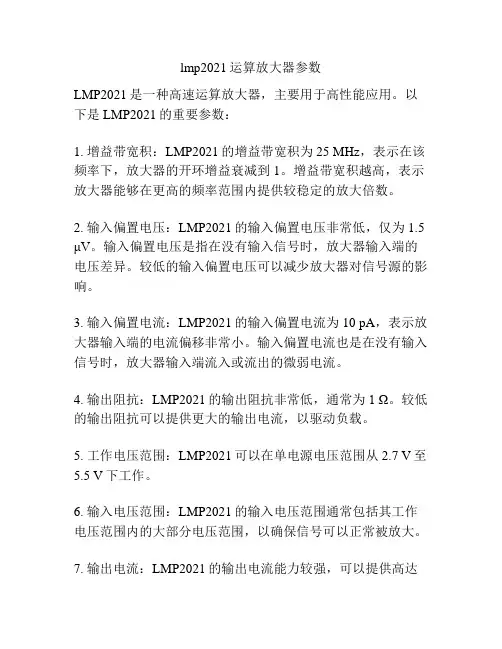

lmp2021运算放大器参数
