信号发生器使用手册

信号发生器简易使用手册一、概述信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、幅值范围等），选择符合我们要求的仪器来进行测试。

信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。

下面我们就以Agilent E4438C ESG V ector Signal Generator为例来说明信号发生器的基本使用方法。

二、基本项设置和功能1、显示屏显示当前功能的信息。

信息包括状态指示，频率和幅值设置，错误消息。

软键的标注位于显示屏的右手边。

2、软键软键激活显示屏上对应的每个键的功能。

3、频率设置键按这个键可以设置有关频率的功能。

例如改变RF输出频率或使用菜单设置频率的属性如参考频率和频率偏差等。

4、幅值设置键按这个键可以设置有关幅值的功能。

例如改变RF输出幅值或使用菜单设置幅值的属性如功率搜索，用户平面和电平模式等。

5、旋纽旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。

也可以使用它来列表中单步移动或在一行中选择项目。

6、菜单键这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各种调制类型等。

7、保存键通过这个键可以将数据保存到仪器状态寄存器中。

仪器状态寄存器分为10个序列（0～9），每个序列包括100个寄存器（00～99）。

保存键允许保存和重现频率和幅值设置。

一当仪器状态被保存了，所有的频率，幅值和调制设置可以通过Recall键重现。

8、重现键重现先前保存在寄存器里的仪器状态。

9、外部输入连接端口1这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和√M ±1 V p的信号。

对于所有的调制方式，±1 V p 形成指示的偏移或深度。

当为AM，FM或√M选择ac_coupled输入，峰值输入电压偏离1 V p 3％时，显示屏上的HI/LO指示高亮。

破坏电压是5V rms和10V p。

信号发生器使用说明书杭州美控自动化技术有限公司U-S1-MKCN 4第4版杭州美控自动化技术有限公司前言感谢您购买我公司产品。

本手册是关于产品的功能、操作方法和故障处理方法等的说明书。

在操作之前请仔细阅读本手册，正确使用产品。

在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意本手册内容随仪表的性能及功能提升而改变，恕不提前通知。

本手册内容我们力求正确无误，如果您有任何疑问或发现任何错误，请与我们联系。

版本U-S1-M K CN4第四版2019年6月确认包装内容仪表提供以下标准附件，请确认附件是否齐全并完好无损。

序号物品名称数量备注1信号发生器12测试引线3一红一黑一黄3使用说明书14合格证15USB线16便携包1目录第一章概括 (1)1.1简介 (1)1.2主要功能 (1)1.3技术指标 (2)1.4规格 (3)第二章各部分名称及功能 (4)2.1接线端子 (5)2.2按键 (6)2.3液晶屏显示 (7)第三章信号输出 (8)3.1电压、有源电流输出 (8)3.24-20mA输出 (8)3.3热电偶输出 (9)3.4无源电流输出 (9)3.5电压、电流信号按显示量程输出或测量(免去量程换算) (10)第四章信号测量 (12)4.1电压、有源电流测量 (12)4.2无源电流测量 (13)4.3热电偶测量 (14)4.4调节阀门 (15)第五章可编程输出 (16)5.1分割输出功能(n/m) (16)5.2线性输出功能 (16)5.3自动步进功能 (18)第六章故障排除及仪表维护 (19)6.1故障排除 (19)6.2仪表维护 (20)第一章概括第一章概括1.1简介本信号发生器具有多种信号的测量和输出功能，包括电压、电流、热电偶信号，采用高清LCD液晶屏和功能分明的硅胶按键，显示清晰，操作简单，且具有待机时间长，精度高和可编程输出功能。

广泛应用于实验室、工业现场PLC与过程仪表、电动阀门等的调试。

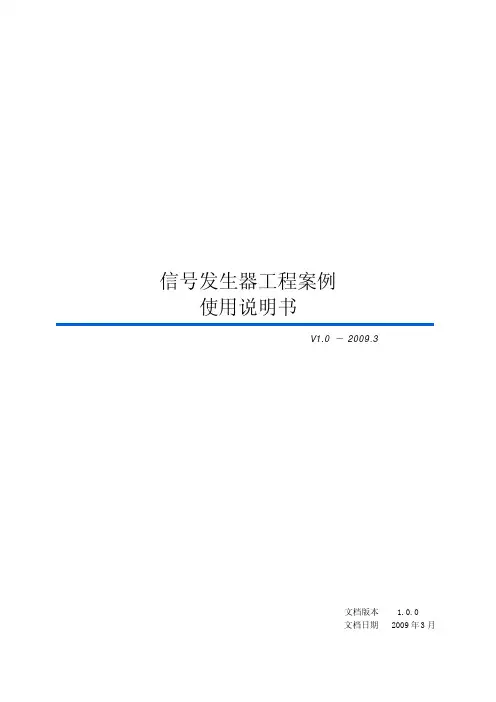

信号发生器工程案例使用说明书V1.0 － 2009.3文档版本 1.0.0文档日期2009年3月第1章概述1.1 案例概述信号发生器工程案例参照“2007年全国大学生电子设计竞赛”高职高专组“信号发生器（H题）”要求设计而成。

根据H题要求，需设计并制作一台信号发生器，使之能产生正弦波、方波和三角波信号，且输出可调。

本工程案例提供的软、硬件设计方案能够完全满足比赛题目中所提到的各项要求。

不仅可作为日常工程训练，还为以后类似比赛题目提供借鉴。

根据设计要求，本案例选用EDA比赛套件中：EDA-SOPC核心板、LCD1602、RS232&PS2及DDS_BOARD四个模块。

电源采用5V直流电源及±5V电源供电。

各模块连接如下图所示：图1.1 各模块连接示意图各模块功能如下：一、由EDA-SOPC核心板提供的FPAG及SDRAM为本系统的核心器件。

主要完成功能：1、采用DDS技术基于FPGA设计信号发生模块，产生要求的信号序列；2、利用SDRAM配合FPGA构成片上系统，建立NIOS控制系统，完成任务调度及人机交互控制。

核心板分别通过相关接口与其它三个功能模块相连。

二、RS232&PS2模块通过8-PIN双排线与核心板的PORT2CP接口相连。

将PS2接口的数字小键盘连接到该模块的PS/2接口上，实现按键输入功能。

三、LCD1602模块通过16-PIN双排线与核心板的PORT12-LCD接口相连。

将液晶LCD1602连接到该模块的液晶接口上，实现人机交互的显示功能。

四、DDS模块分别通过14-PIN双排线与核心板的PORT14-DA接口相连及通过16-PIN双排线与核心板的PORT16-IO接口相连。

该模块实现两路D/A，其中一路产生信号，另一路实现信号幅度的调整，模块的BNC 接头直接输出信号。

注：相关模块的详细功能，可参考该模块说明书。

1.2配件清单EDA-SOPC核心板 1块LCD1602模块 1块RS232&PS2模块 1块DDS_BOARD模块 1块LCD1602液晶 1块PS2接口的数字小键盘 1个5V电源 1个8针接口线 1根14针接口线 1根16针接口线 2根说明书及相关资料 1份快速上手3.1 电路连接按图1.1示意图，将各模块通过双排线连接好。

信号发生器使用说明:1.窄带脉冲信号的产生:开机—双击桌面上的ArbExpress Application图标。

进入界面后,点击上方Equation Editor按钮(图1),可以得到图2所示界面。

图1 图2这里需要设置的参数有:在左上方的Equation这一栏,输入波形的表达式，以及波形绘制时间范围；在右下方的Settings中,设置需要绘制的点数Number of Points以及采样率Sampling Rate。

以中心频率为10KHz，5周期的窄带脉冲信号为例,如图3、4中设置，我们输入range（0,0.0005s)，表达式Sin(2*pi*10000*t)＊（1-Cos(2＊pi*10000*t/5）),采样率设为16MS/s，取10000个点。

图3 图4 在设置完成后，点击Compile按钮,可以看到波形的预览图，再点击OK，进入到ArbExpress窗口界面,如图5。

图5对波形进行保存，命名波形并保存类型为（＊。

wfm)文件.至此，一个窄带脉冲信号就产生了.关闭ArbExpress界面.2.信号的输出双击桌面上的AWG图标，进入界面后，单击左上方的File—Import from File,选择AWG400/500/600/700(＊。

WFM）类型文件，选择刚才保存的文件并打开,就可以将波形输送到通道1，如图6所示。

设置图6下面我们对波形进行一些设置，如图6中下方所示，在Amplitude选项卡中可以对波形的幅值进行调节；在Time选项卡中可以通过改变Sampling Rate的值来改变输出波形的中心频率;在Run Mode选项卡中,我们选择Triggered即触发模式。

最后，我们按下前面板上的Run以及Ch1按钮(图7）就可以从通道1发射波形了。

由于我们选择的是触发模式，因此还需要手动按下前面板上的Force Trigger按钮（图8)，每触发一次，仪器就向外部发射一次波形。

功率放大器使用说明：如图9所示，在输入端有A 、B 两个端口可供选择;在MODE 中，根据实际输入情况选择A 或B 为输入端,下方按钮表示为直流或交流；GAIN 表示增益大小，分为14,28，42三个档,其下方的旋钮为增益微调旋钮;LED 显示屏的数字一般为输出的峰值电压值；在输出端,黑色为接地，红色表示两种输出电压的相位相反.图7 图8 输出 输入 增益 图9示波器使用说明:开机后，可以先按动前面板上的DEFAULT SETUP按钮，使仪器恢复默认设置，这时界面会出现两个通道的实时波形（一般默认为C1和C2）.以本次压电实验为例,我们将从信号发生器发出的原始信号直接通过BNC线连接到示波器的通道1,将由压电传感器接收到的信号连接到通道2。

通信行业信号发生器使用说明书1. 简介通信行业信号发生器是一种用于产生各种测试信号的仪器，可用于测试、调试和验证通信设备的性能和功能。

2. 规格参数- 频率范围：XX Hz 至 XX Hz- 输出功率：XX dBm- 调制方式：XX调制- 调制频率范围：XX Hz 至 XX Hz- 工作温度：XX℃至 XX℃- 输入电源：XX VAC3. 外观及结构通信行业信号发生器外观简洁美观，采用坚固的金属外壳，具有抗干扰能力和耐用性。

仪器正面设有液晶显示屏，操作按键和旋钮，便于用户进行操作和参数调节。

4. 使用方法4.1 电源连接将通信行业信号发生器的电源线连接到交流电源插座，并确保电源电压与规格参数相符。

4.2 信号参数设置通过操作按键和旋钮，设置所需的信号频率、输出功率、调制方式和调制频率等参数。

4.3 信号输出将信号发生器的输出端与待测试设备的输入端连接，确保连接稳固可靠。

4.4 信号调试与验证通过调整信号发生器的参数，观察并验证待测试设备的性能和功能。

可使用示波器、频谱仪等测试仪器进行进一步的信号分析。

5. 注意事项5.1 请在通风良好的环境中使用信号发生器，避免长时间暴露在高温或潮湿的环境中。

5.2 在使用信号发生器前，请阅读并理解本使用说明书，并按照说明进行正确的操作。

5.3 请避免将信号发生器连接到不匹配的设备，避免因此造成设备损坏或人身伤害。

5.4 请勿在使用过程中随意拆卸或改动信号发生器的内部零部件，如需维修请联系专业技术人员。

5.5 当信号发生器长时间不使用时，请及时断开电源并妥善保存。

6. 故障排除当信号发生器无法正常工作时，可按以下方法进行故障排除：- 检查电源连接是否正常。

- 检查输入信号线缆是否与待测试设备连接良好。

- 尝试调整信号发生器的参数，查看是否能够恢复正常工作。

如果以上故障排除方法无法解决问题，请联系供应商或相关技术人员进行进一步的维修和支持。

7. 保养与维护7.1 定期清洁信号发生器的外壳，并使用柔软的干布擦拭显示屏和操作按键。

JLY-SG-01 信号发生器 JLY-SG-01信号发生器JLY-SG-01使用范围：信号发生器JLY-SG-01包含了电子设计、现场调试、调光调速、恒流驱动、正弦波信号等电子开发和调试过程中常用的信号。

PWM和0-10V信号可以用来对电机进行调速和对LED进行调光；正弦波发生器可以用来作为激励信号进行调制和解调；4-20ma和0-10V可以用来调试变送器和传感器；0-2ma可以用来驱动小信号传感器；Modbus 接口可以使该信号发生器与PLC和PC进行通信。

信号发生器包含：●2路0-10V信号 ●2路4-20ma信号 ●1路0-2ma信号 ●1路正弦波信号 ●4路PWM信号 ●1路Modbus信号。

每一路信号接口独立，互不影响。

即所有信号都可以同时工作。

系统开放校准接口，用户可自行校准，但须严格按照校准说明步骤进行JLY-SG-01信号发生器 JLY-SG-01JLY-SG-01主要特点：● 仪器小巧，告别笨重。

可手持、可桌面放置、可导轨安装亦可墙壁安装。

● 温度补偿，良好的稳定性，超高的精度 ● 工业化设计，响应速度快● 信号接口丰富且每路信号独立运行，互不干扰。

一机在手，调试无忧 ● 高亮度点阵屏，硅胶按键，手感颜值爆表 ● 模拟信号最低可以调整到0，使信号更完整技术指标：● 4-20ma：精度±0.5%，负载小于300Ω ● 0-2ma：精度±0.5%，负载小于3k Ω ● 0-10V： 精度±0.5%，负载大于5k Ω ● 正弦波信号：频率精度±0.5%，负载大于10K Ω，峰峰值：4.2V。

其频率可设置范围：50Hz ~ 999.999KHz ● PWM 信号：频率精度±0.5%，负载大于10K Ω，VH>2.4V，VL<0.6V，Vmax=5V。

其频率可设置范围：100Hz ~ 200KHz● 12~15VDC 供电，最大电流500ma ● 工作温度：0~50℃ ● 存储温度：-20~65℃ ● LCD12864显示屏，硅胶按键● 参数可通过MMI 按键设置亦可通过Modbus 设置 ● 预留用户校准接口，当仪表误差大时可自行校准（须严格按照校准操作章节进行操作）接线图：操作说明：●开机/关机操作关机状态下，短按“M”系统开机；开机状态下，长按“M”3s，待显示屏变暗后松开按键即可关机。

信号发生器使用说明本文将详细介绍信号发生器的使用说明，包括基本操作、参数设置、信号配置和常见问题解决方法。

一、基本操作：1.连接电源：将信号发生器插入电源插座，并确保电源连接稳定并符合规定电压要求。

2.打开电源：打开信号发生器的电源开关，并等待其启动完成。

3.设置参数：根据需要，使用仪器面板上的旋钮、按钮或触摸屏幕来设置所需的信号参数，如频率、幅度、相位等。

4.开始输出：设置好参数后，按下输出按钮或旋钮，信号发生器将开始输出设置的信号。

二、参数设置：1.频率设置：选择所需的频率范围，并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的频率值。

2.幅度设置：选择适当的幅度范围，并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的幅度值。

3.相位设置：如果需要，可以设置信号的相位差，通常使用仪器面板上的旋钮来设置相位值。

4.波形设置：信号发生器通常支持多种波形类型，如正弦波、方波、三角波、锯齿波等，可以在仪器面板上选择所需的波形。

三、信号配置：1.单一信号输出：设置好参数后，按下输出按钮或旋钮，信号发生器将开始输出单一信号，可以通过连接示波器或其他设备来验证信号的频率、幅度等。

2.多信号输出：一些信号发生器支持同时输出多个信号，可以通过设置不同的参数来产生不同频率、相位的信号，并将其用于多通道测试、混合信号产生等应用。

四、常见问题解决方法：1.无输出信号：检查信号发生器的电源是否正常连接，并检查参数设置是否正确，确保信号发生器处于正常工作状态。

2.信号失真：如果输出信号的波形出现失真、畸变等问题，可以尝试调整幅度、频率等参数，或检查仪器的输出电缆和连接是否良好。

3.频率不稳定：如果输出信号的频率出现波动或不稳定的情况，可以将信号发生器接入外部参考源进行校正，或检查仪器的锁相环和频率稳定器的性能。

4.操作困难：如果操作信号发生器时遇到困难，可以参考仪器的用户手册，或向厂家的技术支持人员寻求帮助。

总结：信号发生器是一种强大的工具，能够产生和操控各种信号，提供丰富的配置选项和功能。

信号发生器使用说明一、信号发生器的种类1.函数发生器：可以产生各种波形信号，如正弦波、方波、三角波等。

2.脉冲发生器：可以产生各种脉冲信号，如单脉冲、双脉冲、多脉冲等。

3.噪声发生器：可以产生各种噪声信号，如高斯噪声、白噪声等。

4.频率发生器：可以产生特定频率的信号，常用于频率测量和频率调制。

5.相位发生器：可以产生相位可变的信号，并用于相位测量、相位调制等应用。

二、信号发生器的使用1.连接电源：将信号发生器的电源线插入交流电源插座，并打开电源开关。

2.设置基本参数：根据需要，设置好信号发生器的基本参数，包括输出类型、频率、幅度等。

一般可以通过旋钮或面板上的按键来设置。

3.连接外部设备：将信号发生器的输出端口与需要接入的仪器或设备连接。

请注意检查连接线的接头是否正确，确保信号传输的可靠性。

4.调节信号参数：按照测试需求，进一步调节信号发生器的参数，如调节频率、幅度、相位等。

可以通过观察外部设备的反应来确定信号参数是否符合要求。

5.测试信号质量：用接收或测量设备接收信号发生器产生的信号，检查信号的质量是否符合要求。

可以通过观察波形、振幅、频谱等方式进行判断。

6.记录测试结果：根据测试的需要，记录测试结果，包括信号参数、测量数据等。

三、信号发生器的注意事项1.保持信号稳定：在使用信号发生器的过程中，要保持信号的稳定性。

避免信号频率、幅度等参数的突然变化，以免影响测试结果或损坏被测系统。

2.正确连接：在连接信号发生器时要确保连接线的接头正确，避免接触不良或接反的情况。

同时，要选择合适的连接线，避免信号衰减或噪声干扰。

3.合理使用幅度：在设置信号发生器的输出幅度时，要根据被测系统的输入范围和信噪比要求来选择合适的幅度。

过高或过低的幅度可能导致信号失真或无法被检测到。

4.注意保护仪器：使用信号发生器时要注意保护仪器，避免碰撞、摔落或进水等情况。

同时，应定期对信号发生器进行维护和校准，以确保其准确性和可靠性。

信号发生器使用说明书一、产品简介信号发生器是一种用于产生不同频率、波形和幅度的电信号的仪器设备。

它广泛应用于电子测试、通信、音频、视频等领域。

本说明书将详细介绍信号发生器的主要功能和使用方法，帮助用户正确使用该设备。

二、产品特点1. 多功能：信号发生器支持产生多种不同波形的信号，包括正弦波、方波、三角波等，满足不同测试需求。

2. 宽频范围：信号发生器具有宽广的频率范围，可根据需要调节频率大小，适应不同的应用场景。

3. 高精度：信号发生器能够提供高精度的信号输出，保证测量结果的准确性。

4. 便携式设计：信号发生器采用便携式设计，方便用户携带和操作。

三、使用方法1. 连接电源：将信号发生器插头插入供电插座，确保电源稳定。

2. 连接信号输出：使用适当的连接线将信号发生器的输出端与被测试设备的输入端连接。

3. 设置参数：根据实际需要，通过仪器面板上的菜单和按钮设置所需的频率、波形和幅度。

4. 信号发生器启动：按下仪器面板上的启动按钮，信号发生器开始工作，并输出指定参数的信号。

5. 测试结果：通过被测试设备接收到的信号，观察和记录测试结果。

四、操作注意事项1. 信号发生器只能在干燥的室内环境中使用，避免与水和潮湿环境接触。

2. 使用前请确保信号发生器和被测试设备的电源都已关闭，避免操作中的电子干扰。

3. 在调节参数或更换连接线时，请先关闭信号发生器，以避免误操作造成损坏。

4. 在使用过程中，应注意信号发生器的工作状态，及时调整参数以满足测试需求。

5. 使用完毕后，请及时关闭信号发生器和被测试设备的电源。

五、故障排除以下是一些常见故障及可能的解决方法：1. 无信号输出：请检查是否正确连接了信号输出和被测试设备，确保所有线缆连接紧密。

2. 信号不稳定：请检查输入电源是否稳定，排除电源波动的可能性。

3. 参数调节不准确：请检查是否正确操作仪器面板上的按钮和菜单，确保参数设置正确。

六、维护保养1. 定期检查仪器面板和连接线是否有损坏，如发现问题请及时更换。

UTG9000RF 信号发生器用户手册优利德科技(中国)有限公司 UNI-TREND TECHNOLOGY (CHINA) LIMITED前言非常感谢您选择优利德科技(中国)有限公司的UTG9000RF信号发生器！我们将以您的满意为追求，为您提供高品质的测量仪器，同时带给您一流的技术支持和售后服务。

我们的追求是“客户满意、员工幸福、科技创新、至善至美”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：客服热线：400-808-8598电话：(86-769)8572 5888传真：(86-769)8572 5888地址：广东省东莞松山湖高新技术产业开发区工业北一路6号网址：本手册介绍了UTG9000RF信号发生器用途、性能特性、使用方法、注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。

为方便您熟练使用该仪器，请仔细阅读本手册，并按照手册指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！对于因我们的工作失误给您造成的不便我们深表歉意。

1一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。

为避免可能的危险，请务必按照规定使用本产品。

使用正确的电源线只允许使用所在国家认可的本产品专用电源线。

查看所有终端额定值为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。

使用合适的过压保护确保没有过电压（如由雷电造成的电压）到达该产品，否则操作人员可能有遭受电击的危险。

请勿开盖操作请勿在仪器外壳打开或固定螺钉松动时运行本产品。

怀疑产品出故障时，请勿进行操作如果您怀疑本产品出现故障，请联络优利德授权的维修人员进行检测。

任何维护、调整或零件更换必须由优利德授权的维修人员执行，如私自拆机将会导致保修期内无法保修。

保持产品良好通风本产品为便携式仪器，散热面积小，通风不良会引起仪器温度升高，进而引起仪器不能正常工作或损坏。

视频信号发生器操作手册视频信号发生器详情请联系深圳君辉电子郑经理：138****5356K-826X 简易操作手册（不同型号会有些差异）1视频信号发生器操作手册2前言感谢您购买MIK可编程视频信号发生器。

本操作手册为您提供操作方法，让您可以高效使用本设备进行高清电视，投影机，显示器等的开发、生产及检测等。

产品输出信号类型及应用手册< K -8267R 前面板>< K -8267R 后面板>3■ 交流电源-. 断开电源线时，首先关闭信号发生器前部电源开关，然后拔掉电源线。

-. 确保电源线未损坏。

-. 开关电源请使用前面板ON/OFF 开关。

■ 无外部干扰-. 清除液体、易燃物和金属 (磁铁等)。

-. 移开风扇周围物体。

■ 禁止垂直安装-. 请在平滑地方安装信号发生器，切勿垂直安装。

■ 无振动-. 信号发生器为高频高精度设备，强烈振动可能引发故障。

■ 显示器设备与K-826X 连接前-. K-826x 与显示器设备连接时需保持断电。

-. 为避免潜在异常情况及电击，请将两设备间进行屏蔽接地。

-.接地线至■ 当K-826X 与显示器设备断开连接时 -. 关闭电源，断开连接。

-. 断开信号线，然后屏蔽接地线。

■ 前部 C/F Card 的操作-. 关闭电源，然后插入或断开连接。

-. 若电源未关闭时插入或断开连接，则可能造成Flash Card 损坏及数据丢失。

■ 系统稳定之时间设定-. 可以打开电源立即开始设定时间，但建议待5分钟后具体数据稳定后再行设定。

视频信号发生器操作手册1.一般规格1.1 K-826X 系统概要K-826X可编程视频信号发生器是以用户为中心，使其编辑图形操作简单化，输出信号多样化；给予PDP,LCD TV Monitor, TFT-LCD Monitor, HDTV等生产厂家的研发和生产提供视频信号检测的设备，输出信号支持Analog, DVI, HDMI, CVBS,Y/C, YPbPr, D-Terminal, Scart。

多通道函数信号发生器MFG-2000系列使用手册固纬料号NO.82MF32K000EC1ISO-9001认证企业2015.07本手册所含资料受到版权保护，未经固纬电子实业股份有限公司预先授权，不得将手册内任何章节影印、复制或翻译成其它语言。

本手册所含资料在印制之前已经过校正，但因固纬电子实业股份有限公司不断改善产品，所以保留未来修改产品规格、特性以及保养维修程序的权利，不必事前通知。

固纬电子实业股份有限公司台湾台北县土城市中兴路7-1号目录安全说明 (6)产品介绍 (10)面板介绍 (12)显示 (21)设置信号发生器 (22)快速操作 (24)如何使用数字输入 (26)如何使用帮助菜单 (27)顯示區域的分配 (29)选择波形 (30)调制 (32)扫描 (41)脉冲串 (43)ARB (45)工具栏 (51)菜单树 (52)默认设置 (70)操作 (72)CH1/CH2通道 (74)RF通道 (87)Pulse 通道 (98)功率放大器 (109)调制 (112)3幅值调制 (AM) (115)幅移键控 (ASK) 调制 (122)频率调制 (FM) (128)频移键控 (FSK) 调制 (134)相位(PM)调制 (140)相移键控 (PSK) 调制 (146)脉冲宽度(PWM)调制 (151)总和(SUM)调制 (157)频率扫描 (163)脉冲串模式 (172)辅助系统功能设置 (182)存储和调取 (183)选择远程接 (187)系统和设置 (191)通道功能设置 (195)双通道操作 (199)任意波形 (204)插入内置波形 (205)显示任意波形 (207)编辑任意波形 (214)输出任意波形 (223)存储/调取任意波形 (225)远程接口 (234)确立远程连接 (239)网络浏览器控制界面 (244)指令列表 (252)4状态寄存器指令 (260)接口设置指令 (263)应用指令 (264)输出指令 (270)脉冲设置指令 (279)幅值调制(AM)指令 (283)振幅键控(ASK)指令 (288)频率调制(FM)指令 (292)频移键控(FSK)指令 (297)相位调制(PM)指令 (301)相位键控(PSK)指令 (305)总和调制(SUM)指令 (309)脉宽调制(PWM)指令 (314)频率扫描(Sweep)指令 (319)脉冲串模式(Burst)指令 (329)任意波形(ARB)指令 (340)计频器(Counter)指令 (348)相位 (Phase) 指令 (350)耦合(Couple)指令 (351)存储和调取指令 (354)错误信息 (356)SCPI状态寄存器 (369)附录 MFG-2000系列规格 (375)EC符合性声明书 (385)GLOBL HEADAQARTERS (386)任意波内建波形 (387)索引 (395)56安全说明本章节包含操作和存储信号发生器时必须遵照的重要安全说明。

目录一、概述 1二、主要特征 1三、技术参数 2函数信号发生器 2 频率计数器 3 其它 3四、工作原理 3五、使用说明 4前面板说明 4 后面板说明 6 测量、试验的准备工作 6 自校检查 6 函数信号输出 6 外测频功能检查7 六、注意事项与检修7注意事项7 检修7 七、仪器整套设备及附件8一、概述本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号，点频正弦信号等多种输出信号和外部测频功能，故定名为SP1641B、SP1642B型函数信号发生器/计数器。

本仪器是电子工程师、电子实验室、生产线及教学、科研需配备的理想设备。

二、主要特征采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比。

采用单片微机电路进行整周期频率测量监控和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此）。

因此极大的方便了使用。

该机采用了精密电流电源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描功能。

本机还具有失真度极低的点频正弦信号和TTL电平标准脉冲信号，以及CMOS电平可调的脉冲信号以满足各种试验需要。

机内逻辑电路采用中规模可编程的集成电路设计，优选设计电路，SMT贴片工艺，元件降额使用，全功能输出保护，以保证仪器高可靠性，平均无故障工作时间高达上万小时。

机箱造型美观大方，电子控制按钮操作起来更舒适，更方便。

三、技术参数位置，对称性调节为“关”位置，整机预热10min。

频率计数器其它四、工作原理如图1所示，整机电路由一片单片机进行管理，主要工作为：控制函数发生器产生的频率；控制输出信号的波形；测量输出的频率或测量外部输入的频率并显示；测量输出信号的幅度并显示。

函数信号由专用的集成电路产生，该电路集成度大，线路简单精度高并易于与微机接口，使得整机指标得到可靠保证。

OHR-B00信号发生器
使用说明书 Hong Run Precision Instruments Co., LtD.
- 3 -
明按键名称mV/TC 读取常用输出值
进入/退出，字典查询数据更新，字典查询，Hz RTD Ω10/1/24V mA
S O URCE ON OFF /参数切换，室温调显，清零 ，修改值，存储常用输出值或设置值
毫伏，热电偶量程切换脉冲量程切换热电阻量程切换电阻量程切换电压量程切换
+ -ON OFF
/Dictionary
按数字键、小数点键，输入需要的电流值。

如超过输出范围，校验仪自动
置电流值为最大值（FS显示）或最小值（ZERO显示）。

按 键清除，重新按右边圆形区域中的 键，开启电流输出，LCD中ON显示。

操作同4.2.2.2，操作过程中，LCD中OFF显示，修改过程中，仪表保持原输
出，输入完成，按 键，仪表将按新的电流值输出。

在直流电流输出的过程中，按右边圆形区域中的 键，将光标移至直流 键，对直流电流输出按右边圆形区域中 键，关闭直流电流输出，LCD中OFF显示。

CLR
X + -。
