物理实验中如何正确使用频谱分析仪在物理实验中,频谱分析仪是一种非常常见的仪器,它可以帮助科学家们分析信号的频谱成分,从而得到更加准确的实验结果。
然而,频谱分析仪的正确使用却并不是一件简单的事情,本文将介绍如何正确使用频谱分析仪,从而提高实验的准确性和可靠性。
首先,正确的连接与校准是使用频谱分析仪的关键。
在连接方面,我们需要将待测信号通过适当的电缆与频谱分析仪相连。
一般而言,我们需要选择合适的阻抗匹配器,以确保信号能够完全传递到频谱分析仪中,而不会出现丢失或衰减。
此外,我们还需要选择合适的衰减器,以防止信号过大而导致频谱分析仪损坏。
连接完成后,我们需要进行校准,以保证仪器的准确性。
校准主要包括垂直和水平校准。
垂直校准用于调整仪器的灵敏度,确保信号显示准确。
水平校准则用于调整频谱分析仪的时间基准,以保证观察到的频谱图形准确反映待测信号的频谱特性。
其次,正确的参数设置对于实验结果的准确性也非常关键。
在设置参数时,我们需要根据待测信号的特点进行选择。
首先,我们需要选择适当的频谱范围,以保证所有重要的频率成分能够被观察到。
如果频谱范围过小,可能会导致信号的重要频率成分被忽略。
反之,如果频谱范围过大,可能会导致噪声信号的影响。
其次,我们需要选择适当的频率分辨率。
频率分辨率指的是仪器能够分辨的最小频率单位。
如果频率分辨率过高,会导致仪器的计算负荷过大,从而降低仪器的响应速度。
而如果频率分辨率过低,可能会无法精确分辨不同频率成分。
最后,我们还需要选择合适的时间窗口长度。
时间窗口长度指的是在频谱分析中取样的时间段长度。
选择合适的时间窗口长度可以保证对于不同频率成分的分析都能够得到准确的结果。
此外,在实验过程中,我们还需要注意信号干扰的问题。
首先,我们需要确保实验场所的电磁环境良好,以避免外界电磁辐射对实验结果的影响。
其次,我们还需要避免信号源产生的额外噪声。
一般而言,我们可以通过避免信号源与其他电磁设备相互干扰,控制信号源的输出幅度和频率稳定性,以及选用合适的滤波器等方法来降低噪声的影响。

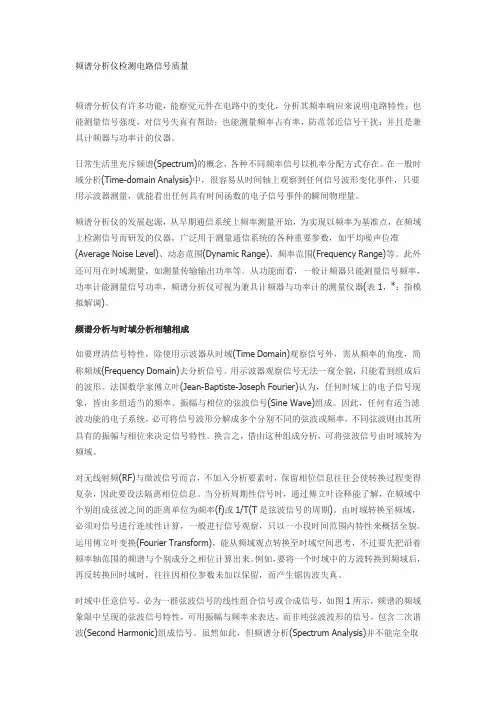

频谱分析仪检测电路信号质量频谱分析仪有许多功能,能察觉元件在电路中的变化,分析其频率响应来说明电路特性;也能测量信号强度,对信号失真有帮助;也能测量频率占有率,防范邻近信号干扰;并且是兼具计频器与功率计的仪器。
日常生活里充斥频谱(Spectrum)的概念,各种不同频率信号以机率分配方式存在。
在一般时域分析(Time-domain Analysis)中,很容易从时间轴上观察到任何信号波形变化事件,只要用示波器测量,就能看出任何具有时间函数的电子信号事件的瞬间物理量。
频谱分析仪的发展起源,从早期通信系统上频率测量开始,为实现以频率为基准点,在频域上检测信号而研发的仪器,广泛用于测量通信系统的各种重要参数,如平均噪声位准(Average Noise Level)、动态范围(Dynamic Range)、频率范围(Frequency Range)等。
此外还可用在时域测量,如测量传输输出功率等。
从功能面看,一般计频器只能测量信号频率,功率计能测量信号功率,频谱分析仪可视为兼具计频器与功率计的测量仪器(表1,*:指模拟解调)。
频谱分析与时域分析相辅相成如要理清信号特性,除使用示波器从时域(Time Domain)观察信号外,需从频率的角度,简称频域(Frequency Domain)去分析信号。
用示波器观察信号无法一窥全貌,只能看到组成后的波形。
法国数学家傅立叶(Jean-Baptiste-Joseph Fourier)认为,任何时域上的电子信号现象,皆由多组适当的频率、振幅与相位的弦波信号(Sine Wave)组成。
因此,任何有适当滤波功能的电子系统,必可将信号波形分解成多个分别不同的弦波或频率,不同弦波则由其所具有的振幅与相位来决定信号特性。
换言之,借由这种组成分析,可将弦波信号由时域转为频域。
对无线射频(RF)与微波信号而言,不加入分析要素时,保留相位信息往往会使转换过程变得复杂,因此要设法隔离相位信息。
频谱分析仪检定规程目录:1 范围 (2)2 概述 (2)3 计量器具控制 (2)3.1 首次检定、后续检定和使用中检验 (2)3.2 检定条件 (2)3.3 检定用设备 (2)4 检定项目和检定方法 (6)4.1 外观及工作正常性检查 (6)4.2 参考频率的检定 (6)4.3 频率读数准确度的检定 (7)4.4 游标计数准确度的检定 (8)4.5 扫频宽度的检定 (9)4.6 噪声边带的检定 (11)4.7 系统相关边带的检定 (13)4.8 剩余调频的检定 (14)4.9 扫描时间的检定 (17)4.10 显示刻度保真度的检定 (19)4.11 输入衰减器开关/切换不确定度的检定 (23)4.12 参考电平准确度的检定 (25)4.13 分辨率带宽转换不确定度的检定 (27)4.14 绝对幅度准确度(参考设置)的检定 (29)4.15 完整的绝对幅度准确度的检定 (31)4.16 分辨率带宽准确度的检定 (33)4.17 频率响应的检定 (34)4.18 其他输入相关杂散相应的检定 (38)4.19 杂散响应(包括三阶交调失真与二次谐波失真)的检定 (42)4.20 增益压缩的检定 (48)4.21 平均显示噪声电平的检定 (50)4.22 剩余响应的检定 (55)4.23 快速时域幅度准确度的检定 (56)4.24 跟踪发生器绝对幅度和游标准确度的检定(只针对选件1DN/1DQ) (57)4.25 跟踪发生器电平平坦度的检定 (58)1 范围本规程适用于新制造、使用中和修理调整后,频率分析范围在30H z-26.5G Hz的频谱分析仪的检定。
本规程以Angilent ESA系列为例,其它型号的频谱分析仪可参照执行。
2 概述频谱分析仪是一种带有显示装置的超外差接收设备,由预选器、扫频本振、混频、中放、滤波、检波、放大、显示等部分组成。
主要用于频谱分析,也可用于测量频率、电平、增益、衰减、调制、失真、抖动等,是通信、广播、电视、雷达、宇航等技术领域中不可缺少的仪器。
如何正确使用频谱分析仪频谱分析仪是一种用于分析信号频谱特性的仪器,广泛应用于电子通信、音频处理、无线电频谱监测等领域。
正确使用频谱分析仪可以帮助我们了解信号的频域特性,有效地分析和故障排除。
本文将介绍如何正确使用频谱分析仪,包括仪器准备、信号采集、参数设置和数据分析等方面。
一、仪器准备使用频谱分析仪之前,首先需要准备好相应的仪器和设备。
确保频谱分析仪和被测信号源正常工作并连接良好。
检查电源、信号线和天线的接触是否良好,避免产生杂散信号或干扰。
二、信号采集在进行频谱分析之前,需要准确地采集待测信号。
信号源可以是任何产生需要分析的信号的设备,如信号发生器、电视机、无线电或音频设备等等。
确保信号源输出的信号幅度适中,并保持信号源和频谱分析仪之间的连接稳定。
三、参数设置正确的参数设置是使用频谱分析仪的关键。
以下是一些常见的参数设置和选项,可以根据实际需要进行调整:1. 中心频率和带宽:选择合适的中心频率和带宽可以确保所关注的频段得到准确的分析。
根据被测信号的特性,选择合适的参数进行设置。
2. 分辨率带宽:分辨率带宽决定了频谱分析仪的分辨率和计算能力。
较小的分辨率带宽可以提高分辨率,但会增加计算量。
根据需要平衡分辨率和计算能力。
3. 时间窗口:时间窗口决定了频谱分析仪对信号进行采样和分析的时间长度。
较长的时间窗口可以提高频谱分辨率,但会降低实时性。
根据需要选择合适的时间窗口。
4. 峰值检测和平均值检测:峰值检测可以快速捕获信号的峰值幅度,平均值检测可以降低噪声的影响。
根据信号的特性选择合适的检测模式。
四、数据分析频谱分析仪采集到的信号数据可以通过数据分析进行进一步处理和解释。
以下是一些常见的数据分析方法:1. 频谱显示:将采集到的信号进行频谱显示,可以清晰地观察信号在频域上的分布规律。
通过观察频谱图形,可以判断信号的带宽、谐波等信息。
2. 谱线追踪:谱线追踪可以追踪频谱图上的特定频率分量或幅度峰值。
通过谱线追踪功能,可以观察信号在频域上的变化趋势,帮助故障排除和波形分析。

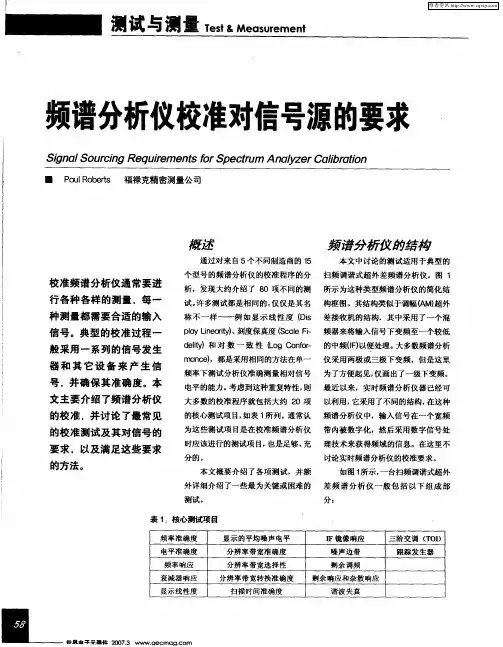

频谱分析仪校准指南频谱分析仪的校准是保证其准确性和可靠性的关键。
频谱分析仪校准的目的是调整仪器的参数,使其输出符合已知的标准,同时消除仪器自身的误差。
本文将提供一份频谱分析仪校准的指南,帮助您正确进行频谱分析仪的校准。
第一步:准备工作首先,您需要查看频谱分析仪的用户手册,了解校准的具体步骤和要求。
确保您具备所有必要的校准设备,如标准信号源、功率计、频率计等。
确保仪器和校准设备处于稳定的温度和湿度环境下。
第二步:校准前的检查在进行校准之前,您需要进行仪器的基本检查。
确保仪器无损坏或磨损的零件,并清洁仪器的显示屏和控制面板。
检查仪器的电源线是否连接良好,并检查所有的连接器和接口。
第三步:校准输入信号首先,您需要校准频谱分析仪的输入信号。
连接标准信号源和频谱分析仪,将标准信号源的输出调整到所需的频率和功率水平。
然后,使用频率计和功率计来测量标准信号源的频率和功率,确保其与频谱分析仪显示的数值一致。
第四步:校准频率响应频谱分析仪的频率响应是指仪器对不同频率的响应程度。
为了校准频率响应,您需要使用一系列的标准信号源,在不同的频率下进行测量。
将标准信号源的输出调整到不同的频率,然后使用频谱分析仪测量输出信号的幅度。
将测量值与标准值进行比较,如果存在差异,则进行相应的调整,直到仪器的频率响应符合标准要求。
第五步:校准幅度响应频谱分析仪的幅度响应是指仪器在不同功率水平下的响应程度。
为了校准幅度响应,您需要使用一系列的标准功率源,在不同功率水平下进行测量。
将标准功率源的输出调整到不同的功率,然后使用频谱分析仪测量输出信号的幅度。
将测量值与标准值进行比较,如果存在差异,则进行相应的调整,直到仪器的幅度响应符合标准要求。
第六步:校准分辨率带宽频谱分析仪的分辨率带宽是指仪器分辨信号频率的能力。
为了校准分辨率带宽,您需要使用一系列的标准信号源,在不同的频率下进行测量。
将标准信号源的输出调整到不同的频率,然后使用频谱分析仪测量输出信号的幅度。
频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电,连接到合适的电源插座。
2. 检查仪器连接线是否完好,无损坏或断裂。
3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。
二、启动设备
1. 打开频谱分析仪电源开关,等待设备自检完成。
2. 根据需要调整仪器的时间和日期设置。
三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式,如扫描模式、跟踪模式等。
2. 设置频率范围和分辨率带宽,以适应需要分析的信号类型和频率范围。
四、信号捕获
1. 确定信号源的输出频率范围,并将频谱分析仪的中心频率设置为相应范围内的中心频率。
2. 调整仪器的参考电平和分辨率带宽,保证信号的清晰度和稳定性。
五、数据分析
1. 根据需要选择相应的数据处理方法,如峰值搜索、信噪比分析等。
2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。
六、设备关闭
1. 结束使用频谱分析仪后,先关闭信号源或天线连接,然后关闭频谱分析仪电源开关。
2. 将设备连接线插头从电源插座上拔出。
七、设备维护
1. 定期对频谱分析仪进行清洁和保养,保持设备的外观整洁和内部通风畅通。
2. 注意防潮、防尘和防震,避免设备受到不必要的损坏。
以上就是频谱分析仪的基本操作规程,希望用户在实际使用中能够按照规程要求正确操作设备,确保数据采集和分析的准确性和可靠性。

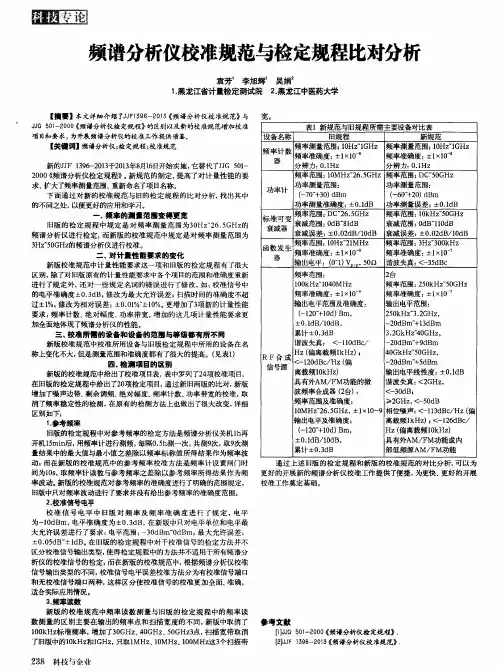

频谱分析仪测量结果的不确定度评定摘要:按照JJF1396-2013《频谱分析仪校准规范》的内容,频谱仪处于正常的工作状态,采用标准信号源通过低通滤波器接收到频谱仪的输入端。
信号源的输入信号频率为f0,被测频谱仪测量的频率分别为f0、2f0的信号源输出电平为L1和L2,被测频谱仪的二次谐波失真计算为SHD=L2-L1。
在具体测量的时候,将L1设置为参考电平则读取数据X,X=L2-L1。
本文针对频谱仪测量电平时候的不确定度分析方法进行分析,考虑到各种标准不确定度的分量,给出相应的计算公式和计算方法、完整评估过程、不确定度的相关数据等。
关键词:频谱分析仪;测量结果;不确定度;评估方法频谱分析仪作为分析信号领域特点的仪器,可以将频域输入信号的频谱特点,通过各个频域对信号失真、调制度、频谱纯度以及频率稳定性等参数进行测量,频谱分析仪的校准参数有很多,归纳起来的基本量为:频率和幅度;本报告选择绝对幅度以及频率技术等。
计量标准见表1。
采用直接测量法,将频谱分析仪MS2668C作为对象,由于测量环境符合校准规范要求,由环境条件引入的不确定度分量可以忽略,不确定度的各分量相互没有关系,合成不确定度采用方和根方法来进行合成处理。
表1 计量标准表[1]名称型号测量不确定度或标准等级功率计N1911A准确度为±0.8%功率敏感器N1921A不确定度为2~3%计数器53181A时基老化率为5×10-10信号发生器SMR40时基老化率为1×10-7一、不确定度模型和误差来源的分析(一)校准系统分析构成频谱分析仪校准装置的标准以及配套设施包括:AgilentE8267D矢量信号源、AgilentE4438C矢量信号源、Agilent33250任意波产生器、AgilentN9912A功率计、AgilentE9304A功率探头;AgilentN5242A矢量网格分析仪以及两个开关和调整组合可以完成频率范围在10~26.5GHz频谱分析仪的监测。
频谱分析仪的使用及实用技巧频谱分析仪是一款功能多、用途广的电子测量设施,既可以对放大器、滤波器等线路线路系统的部分参数进行测量,还能够对于信号的调制度、频率稳定性等方面进行一个参数测量。
下面则对频谱分析仪的使用与实用技巧进行一个讲解。
频谱分析仪的使用测量的可测量性和不确定性完全取决于频谱分析仪的设置。
这包括衰减器,频率范围和分辨率带宽的设置。
频谱分析仪的设置包括频率范围,分辨率和动态范围。
动态范围还涉及最大输入功率,即燃尽功率。
当输入信号小于1W超过线性工作区域时,增益压缩会导致错误。
此外,灵敏度也被认为是频谱分析仪是否可以测量输入信号的关键。
应从两个方面观察参数的频率范围。
一个是频率范围是否足够窄以具有足够的频率分辨率,即足够窄的扫描宽度。
两者是频率范围是否具有足够的宽度,以及是否可以测量二次和三次谐波。
当使用频谱分析仪测量放大器的谐波失真时,如果放大器为1GHz,则其三次谐波为3GHz,这是考虑频率范围的最大可测量宽度。
如果频谱分析仪为1.8 GHz,则无法测量。
如果频谱分析仪为26.5 GHz,则可以测量三次和四次谐波。
分辨率也是频谱分析仪中非常重要的参数设置。
分辨率表明,当测量两个频率的功率不同时,我们必须区分它们。
将IF带宽设置为三个不同的宽度对应于设置带宽时看到的曲线。
带宽越窄,分辨率越高。
中频带宽越宽,分辨率越低。
分辨率带宽直接影响小信号的识别能力和测量结果。
频谱分析仪的实用技巧1、频谱分析仪的校准:频谱分析仪通常具有固定幅度和频率的校准器。
当使用频谱分析仪测量信号特别是绝对信号电平时,有必要校准频谱分析仪以确保信号测量的准确性。
此外,可以通过测量校准信号的测试,从而检查频谱分析仪是否出现问题。
2、射频输入信号电平小鱼频谱分析仪允许的安全电平:在频谱分析仪输入端接入射频信号之间,一定要对输入信号电平进行正确的估算,以此避免频谱分析仪射频输入大于射频分析仪允许的安全电平,否则将会烧坏频谱分析仪输入衰减器和混频器。

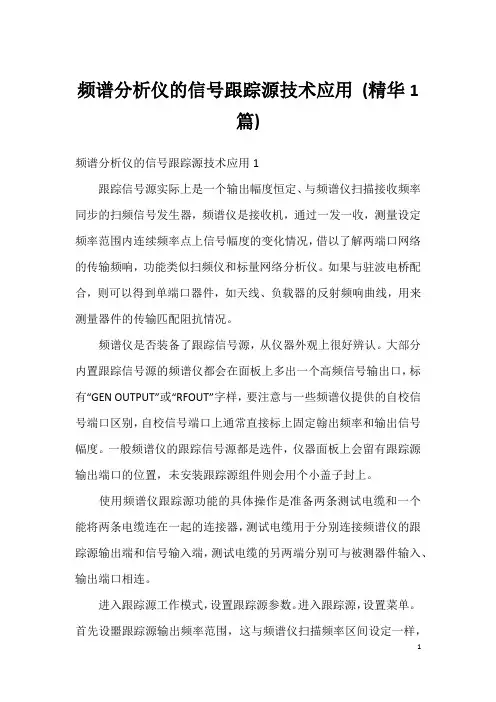

频谱分析仪的信号跟踪源技术应用(精华1篇)频谱分析仪的信号跟踪源技术应用1跟踪信号源实际上是一个输出幅度恒定、与频谱仪扫描接收频率同步的扫频信号发生器,频谱仪是接收机,通过一发一收,测量设定频率范围内连续频率点上信号幅度的变化情况,借以了解两端口网络的传输频响,功能类似扫频仪和标量网络分析仪。
如果与驻波电桥配合,则可以得到单端口器件,如天线、负载器的反射频响曲线,用来测量器件的传输匹配阻抗情况。
频谱仪是否装备了跟踪信号源,从仪器外观上很好辨认。
大部分内置跟踪信号源的频谱仪都会在面板上多出一个高频信号输出口,标有“GEN OUTPUT”或“RFOUT”字样,要注意与一些频谱仪提供的自校信号端口区别,自校信号端口上通常直接标上固定翰出频率和输出信号幅度。
一般频谱仪的跟踪信号源都是选件,仪器面板上会留有跟踪源输出端口的位置,未安装跟踪源组件则会用个小盖子封上。
使用频谱仪跟踪源功能的具体操作是准备两条测试电缆和一个能将两条电缆连在一起的连接器,测试电缆用于分别连接频谱仪的跟踪源输出端和信号输入端,测试电缆的另两端分别可与被测器件输入、输出端口相连。
进入跟踪源工作模式,设置跟踪源参数。
进入跟踪源,设置菜单。
首先设噩跟踪源输出频率范围,这与频谱仪扫描频率区间设定一样,有“中心频率+扫宽”和“起始频率十终止频率”两神输入方式。
校正测量系统,将两条测试电缆通过连接器直接互连(相当于跳过被测器件直接短接),执行自校准程序,这样仪器就能修正由测试电缆和端口连接器引入的高频插入损耗造成的误差。
通过校正操作,测试电缆就与频谱仪融为一体,测试端口也由仪器面板端口延伸至测试电缆端口,在频谱仪显示屏上也出现一条水的直线(测试电缆短接状态下)。
有的老式频谱仪软俘不此类校正操作,可跳过这一步骤。
未经校正的跟踪源信号参考线会出现弯曲(波动)和倾斜(上翘或下弯)的情况,影响测量的准确性。
断开相互短接的测试电缆,取下连接器。
将测试电缆的两端与被测器件的输入、输出端口连接,如接口类型不匹配,可使用转换接头。
频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器,广泛应用于无线通信、音频处理、噪声分析等领域。
下面将介绍频谱分析仪的操作步骤,以帮助使用者正确高效地使用这一仪器。
一、仪器准备在进行频谱分析之前,首先需要对仪器进行一些准备工作:1. 确保频谱分析仪已经连接到待测试的信号源或设备。
2. 检查仪器的电源状态并保证正常通电。
3. 调整仪器的频率范围,以适应待测信号的频率。
二、信号输入正确的信号输入是频谱分析的关键。
以下是信号输入的步骤:1. 确认待测信号的输出接口,并将其连接到频谱分析仪的输入端口。
2. 调整信号源的输出功率,使其适应频谱分析仪的输入范围。
3. 检查信号源的输出频率,并确认其与仪器的频率范围一致。
三、设置尺度和参考电平在进行频谱分析之前,需要进行尺度和参考电平的设置:1. 选择合适的尺度设置,以便能够清晰地观察信号的幅度变化。
2. 调整参考电平,使其适应待测信号的幅度范围。
四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择,常见的有矩形窗、汉宁窗、布莱克曼窗等。
根据需要选择合适的窗口类型,并设置相应的窗口函数。
五、进行频谱分析接下来,开始进行频谱分析:1. 打开频谱分析仪的显示功能,使其能够实时显示频谱信息。
2. 调整仪器的分析参数,包括起始频率、终止频率、分辨率带宽等,以便满足测试需求。
3. 开始采集信号并进行频谱分析。
4. 观察频谱显示,并根据需要进行数据记录或分析。
六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息,根据所分析的结果,可以进行以下操作:1. 根据频谱分析结果评估信号质量,如带宽、功率、杂散等。
2. 进行信号调整和优化,以提高信号质量。
3. 根据频谱分析结果检测和定位干扰源。
4. 进行频率选择和信号过滤,以提取关注频段内的信号。
七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤:1. 定时清洁仪器,确保其内部的元件和连接器干净、无尘。
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器,广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法,帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成,主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前,请确保已正确连接各部分,并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源:将电源适配器插入电源插座,然后将电源线与仪器连接。
按下电源按钮,等待仪器启动完成。
2. 调整显示参数:通过屏幕上的触控按钮或旋钮,设置显示模式、分辨率、屏幕亮度等参数,以满足实际需求。
3. 设置信号源:将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性,设置输入衰减、频率范围等参数。
4. 进行测量:点击仪器界面上的测量按钮开始频谱分析。
在分析过程中,可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存:测量完成后,可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南,选择存储路径和文件名,并确认保存。
四、高级功能1. 信号捕获与回放:频谱分析仪具备信号捕获和回放功能,可以捕获待测信号并进行离线分析,或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警:设置仪器的频谱监测功能,即可实时监测特定频段内的信号活动,并设置相应的报警条件和方式,以便及时发现异常情况。
3. 扩展功能:根据具体型号和配置,频谱分析仪还可提供其他扩展功能,例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南,了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动:检查电源适配器和电源线是否接触良好,确认电源插座是否正常工作。
2. 仪器无法检测到信号:检查信号源的连接是否正确,确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确:可能是由于环境干扰、输入参数设置错误等原因导致。
深圳桑菲消费通信有限公司1 of 5Sheets: Page深圳桑菲消费通信有限公司2 of 5Sheets: Page深圳桑菲消费通信有限公司3 of 5Sheets: Page频谱分析仪校正指引1.0目的:确保频谱分析仪的测量精度符合产品的工艺要求。
2.0适用范围:此校正指引适用于公司内所有内校的频谱分析仪。
3.0定义:N/A4.0职责:4.1计量技术人员负责此类仪器的校正和校正数据的分析处理。
5.0程序:5.1校正项目:5.1.1有自校输出的频谱分析仪自校输出时频率和电平的测试。
5.1.2输入电平的测试。
5.1.3输入频率的测试。
5.2 校正允许误差:功率电平:±1dBm 频率: ±0.02%5.3 校正用仪器:电平表频率计高频信号发生器。
5.4 校正程序:5.4.1自校输出频率和电平测试时,其仪器连接如图一:深圳桑菲消费通信有限公司4 of 5Sheets: Page深圳桑菲消费通信有限公司5 of 5Sheets: Page频谱分析仪上所显示的电平读数,并记录下来。
5.4.3 输入频率测试,其仪器连接如图二:100MHz —选择高频信号发生器输出电平0dBm, 频率100MHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
500MHz —选择高频信号发生器输出电平0dBm, 频率500MHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
900MHz —选择高频信号发生器输出电平0dBm, 频率900MHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
1.5GHz —选择高频信号发生器输出电平0dBm, 频率1.5GHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
1.8 GHz —选择高频信号发生器输出电平0dBm, 频率1.8GHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
2.5 GHz —选择高频信号发生器输出电平0dBm, 频率2.5GHz的标准信号,在频谱分析仪上所显示的频率读数,并记录下来。
正确使用频谱分析仪需注意的几点首先,电源对于频谱分析仪来说是非常重要的,在给频谱分析仪加电之前,一定要确保电源接法正确,保证地线可靠接地.频谱仪配置的是三芯电源线,开机之前,必须将电源线插头插入标准的三相插座中,不要使用没有保护地的电源线,以防止可能造成的人身伤害.其次,对信号进行精确测量前,开机后应预热三十分钟,当测试环境温度改变3—5度时,频谱仪应重新进行校准。
三,任何频谱仪在输入端口都有一个允许输入的最大安全功率,称为最大输入电平。
如国产多功能频谱分析仪AV4032要求连续波输入信号的最大功率不能超过+30dBmW(1W),且不允许直流输入。
若输入信号值超出了频谱仪所允许的最大输入电平值,则会造成仪器损坏;对于不允许直流输入的频谱仪,若输入信号中含有直流成份,则也会对频谱仪造成损伤.一般频谱仪的最大输入电平值通常在前面板靠近输入连接口的地方标出。
如果频谱仪不允许信号中含有直流电压,当测量带有直流分量的信号时,应外接一个恰当数值的电容器用于隔直流。
当对所测信号的性质不太了解时,可采用以下的办法来保证频谱分析仪的安全使用:如果有RF功率计,可以用它来先测一下信号电平,如果没有功率计,则在信号电缆与频谱仪的输入端之间应接上一个一定量值的外部衰减器,频谱仪应选择最大的射频衰减和可能的最大基准电平,并且使用最宽的频率扫宽(SPAN),保证可能偏出屏幕的信号可以清晰看见。
我们也可以使用示波器、电压表等仪器来检查DC及AC信号电平.频谱分析仪的工作原理频谱分析仪架构犹如时域用途的示波器,外观如图1.2所示,面板上布建许多功能控制按键,作为系统功能之调整与控制,系统主要的功能是在频域里显示输入信号的频谱特性.频谱分析仪依信号处理方式的不同,一般有两种类型;即时频谱分析仪(Real—Time Spectrum Analyzer)与扫瞄调谐频谱分析仪(Sweep—Tuned Spectrum Analyzer)。
