手工贴片作业指导书

1.0目的：规范手工贴片作业，保证产品质量。2.0适用范围：本公司SMT车间手工贴片作业。3.0权责：拉长：负责作业指导。作业员：负责准确、规范地进行手工贴装元器件。4.0操作工艺：4.1物料准备：4.1.1片状元件、SOT、IC等类型有脚元件4.1.1.1对于有抛料引起的散料，满足下列条件可以再使用，否则报废。a.该物料本体必须有明显标识，且与该产品的其他物料标识、体积、颜色完全相同，不会引起错料。b.该物料无损坏、上锡端无氧化、丝印清晰等。c.由生产拉长和品质人员共同100%确认OK后。4.1.1.2供应商来料为散料，满足下列条件可以使用，否则退回供应商。a.该物料包装必须有明显标识（规格/料号等），与BOM要求完全相符，PMC人员及IQC人员确认OK。b.该物料无损坏、上锡端无氧化、丝印清晰。c.由生产拉长和品质人员共同100%确认OK后。4.1.1.3供应商来料为盘装料，但由于设备原因无法机器贴装。4.1.1.4物料必须用防静电料盒装，在放入料盒的过程中，物料下落高度不得超过5cm。4.1.1.5在料盒上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.1.1.6供应商来料为带装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装，要用手摆。4.1.1.7物料必须用防静材料包装：a.如是抛料引起的散料或供应商来料为散料,要用防静电料盒装，物料必须整齐排列在防静电料盒中，不可杂乱堆叠，在放入料盒的过程中，物料下落高度不得超过0.5cm，以免引起物料损坏。b.供应商来料为带盘装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装,要用手摆的物料，在贴装前，不可把从包装中物料取出，对于带装料可把物料包装剪成以若干个元件为单位的小段，在贴装时，每贴一个再从包装中拆取一个，以免引起物料损坏。4.1.1.7在料盒/包装上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.1.2I/O插座等有定位脚的元件4.1.2.1对于由抛料引起的散料，满足下列条件可以再使用，否则报废。a.该物料本体必须有明显标识或与本产品其他物料形状差异巨大，不会引起错料。b.该物料无损坏、上锡端无氧化、丝印清晰、引脚无变形（可修复）。c.由生产拉长和品质人员共同100%确认OK后。d.在物料本体上做明显的方向标识。4.1.2.2供应商来料为散料，满足下列条件可以使用，否则退回供应商。a.该物料包装必须有明显标识（规格/料号等），与BOM要求完全相符，PMC人员及IQC人员确认b.该物料无损坏、上锡端被氧化、丝印不清等不良。c.由生产拉长和品质人员共同100%确认OK后。d.该物料本体必须有明显标识，丝印清楚、一致，不会引起错料。e.如有引脚变形，必须是可修复性，不良率在IQC接受范围内。g.在物料本体上做明显的方向标识。4.1.2.3供应商来料为带装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装，要用手摆。4.1.2.4如是抛料引起的散料或供应商来料为散料,把元件放置在未印锡的空PCB的对应位置，元件本体要平贴PCB板，检查引脚是否变形。a.保持目光与PCB（元件）成90度，检查元件的引脚是否歪斜变形，歪斜变形超过元件引脚宽度的25%，为不可接受。b.保持目光与PCB（元件）成0—45度角，检查元件的引脚是否翘起变形，翘起高度大于0.1mm为不可接受。4.1.2.5物料必须用防静材料包装：a.如是抛料引起的散料或供应商来料为散料,要用防静电料盒装，物料必须整齐排列在防静电料盒中，不可杂乱堆叠，在放入料盒的过程中，物料下落高度不得超过0.5cm，以免引起物料损坏。b.供应商来料为带盘装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装,要用手摆的物料，在贴装前，不可把从包装中物料取出，对于带装料可把物料包装剪成以若干个元件为单位的小段，在贴装时，每贴一个再从包装中拆取一个，以免引起物料损坏。4.1.3.6在料盒/包装上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.2贴装：4.2.1片状元件:4.2.1.1如有必要，把待贴装PCB/PCBA放置在夹具上，否则在工作台或接驳台的的轨道上贴装。4.2.1.2.检查PCB板上锡膏是否有移位、锡少、塌陷、锡桥等不良。如有应反馈给工程师改善。4.2.1.3.用镊子或真空吸笔吸取物料，按元件分布图指定的位置和方向贴装在PCB板上。a.用真空吸笔吸取/镊子夹取物料（注意：元件不能反料）：镊子夹取部位元件上锡端

真空吸笔吸取部位镊子夹取部位b.把元件平移到要贴装位置正上方。c.慢慢把元件降低，准确把元件贴装到对应位置，用约0.2kg力度轻压该元件。注意：在贴装过程中，不可碰到周围元件，贴装要一步到位，贴装后只要符合要求，尽量不要调整，以免引起炉后产品缺陷。d.检查元件位置，方向是否正确，元件是否翘起。4.2.2SOT、IC等有脚元件4.2.2.1如有必要，把待贴装PCB/PCBA放置在工作台或夹具上贴装。4.2.2.2用镊子或真空吸笔吸取物料，轻放在平整台面或大理石板平面上，检查元件引脚是否变形：a.目光垂直观测元件引角是否变形，变形超过元件引脚宽度的25%，为不可接受。b.保持目光与大理石板（元件）成0—45度角，检查元件的引脚是否翘起变形，翘起高度大于0.1mm为不可接受。c.是密间距元件，须使用放大镜检查元件引脚是否变形。4.2.2.3.检查PCB板上锡膏是否有移位、锡少、塌陷、锡桥等不良，如有反馈给工程师改善。4.2.2.4.用镊子或真空吸笔吸取物料，按装配位置图指定的位置和方向贴装在PCB板上。a.用真空吸笔吸取/镊子夹取物料：镊子夹取部位

镊子夹取部位真空吸笔吸取

部位元件方向标识注意：在吸取/夹取过程中注意小心，不可造成元件引脚变形、跌落损坏等。b.把元件按规定方向平移到要贴装位置正上方。c.慢慢把元件降低，准确把元件贴装到对应位置，用约0.3kg力度轻压该元件。注意：在贴装过程中，不可碰到周围元件，贴装要一步到位，贴装后只要符合要求，尽量不要调整，以免引起炉后产品缺陷。d.检查元件位置，方向是否正确，是否翘起。4.2.3I/O插座等有定位脚的元件4.2.3.1如有必要，把待贴装PCB/PCBA放置在工作台或夹具上，否则在接驳台的的轨道上贴装。4.2.3.2用镊子或真空吸笔吸取物料，轻放在PCB对应位置上，元件本体要平贴PCB板，检查元件引脚是否变形：a.保持目光与PCB（元件）成90度，检查元件的引脚是否歪斜变形，歪斜变形超过元件引脚宽度的25%，为不可接受。b.保持目光与PCB（元件）成0—45度角，检查元件的引脚是否翘起变形，翘起高度大于0.1mm为不可接受。c.如是密间距元件，须使用放大镜检查元件引脚是否变形。4.2.3.3.检查PCB板上锡膏是否有移位、锡少、塌陷、锡桥等不良，如有反馈给工程师改善。4.2.3.4.用镊子或真空吸笔吸取物料，按装配位置图指定的位置和方向贴装在PCB板上。a.用真空吸笔吸取/镊子夹取物料，注意不可造成元件引脚变形。b.把元件按规定方向平移到要贴装位置正上方。c.慢慢把元件降低，准确把元件贴装到对应位置，用约0.3kg力度轻压该元件。注意：在贴装过程中，不可碰到周围元件，贴装要一步到位，贴装后只要符合要求，尽量不要调整，以免引起炉后产品缺陷。d.检查元件位置，方向是否正确，是否翘起。4.3标识：4.3.1抛料引起的散料：

64.3.2必须在物料上做明显标记，并通知炉后检查人员，做重点检查。4.3.3该产品生产部必须分开包装,品质部对该产品100%全检。4.3.4供应商来料为散料和供应商来料为带装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装，要用手摆的料。生产部必须在炉后检查工位元件位置图纸上标识，检查人员必须重点检查该位置元件。4.3.5流程图：

OKOK

OK

排列整齐用防静电物料盒、架放置作业员检查

组长/助拉确认

QA确认散料分类

报废

报废

报废

按规定方向贴装并标示

重点检查

分开包装

QA100%全检REWORK不合格

不合格

不合格备注：a.LED元件如客户有要求，每一块产品上亮度等级一致，为保证同一个产品上的LED物料来自同一卷物料的散料退回客户。b.BGA/CSP和脚间距小于0.5MM的IC,不可以手工贴装。c.电池元件在检查、确认、贴装过程中，不可用金属镊子夹取元件，只能用防静电塑料镊子/真空吸笔夹取元件，以免引起元件短路。d.手摆物料标准参照SMT贴装、焊接标准。紧急行动4.3.6.如有任何非控因素和情况，像机器问题、部件的潜在危害、生产中断和有损财产和生命的情况发生，通知直接上司，直接上司通知相关人员采取立即行动。4.3.7如果有卷入机器威胁到生命的紧急情况，通知最近的技术员或任何技术人员帮忙。同时，通知主管采取得力措施。中断和有损财产和生命的情况发生，通知直接上司，直接上司通知相关人员采取立即行动。4.3.8可自行解决的紧急条款应由相关人员执行。另外如有必要，向上层寻求进一步的决策和行动。.4.3.9通知到上层的信息由事件的重要性和需要决定。4.4工具：放大镜、镊子、防静电镊子、真空吸笔、大理石板、PCB板5.0质量记录：《手工贴片记录表》

合集下载

手工贴片作业指导书

手工贴片作业指导书

手工贴片作业指导书

1.0目的：规范手工贴片作业，保证产品质量。2.0适用范围：本公司SMT车间手工贴片作业。3.0权责：拉长：负责作业指导。作业员：负责准确、规范地进行手工贴装元器件。4.0操作工艺：4.1物料准备：4.1.1片状元件、SOT、IC等类型有脚元件4.1.1.1对于有抛料引起的散料，满足下列条件可以再使用，否则报废。a.该物料本体必须有明显标识，且与该产品的其他物料标识、体积、颜色完全相同，不会引起错料。b.该物料无损坏、上锡端无氧化、丝印清晰等。c.由生产拉长和品质人员共同100%确认OK后。4.1.1.2供应商来料为散料，满足下列条件可以使用，否则退回供应商。a.该物料包装必须有明显标识（规格/料号等），与BOM要求完全相符，PMC人员及IQC人员确认OK。b.该物料无损坏、上锡端无氧化、丝印清晰。c.由生产拉长和品质人员共同100%确认OK后。4.1.1.3供应商来料为盘装料，但由于设备原因无法机器贴装。4.1.1.4物料必须用防静电料盒装，在放入料盒的过程中，物料下落高度不得超过5cm。4.1.1.5在料盒上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.1.1.6供应商来料为带装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装，要用手摆。4.1.1.7物料必须用防静材料包装：a.如是抛料引起的散料或供应商来料为散料,要用防静电料盒装，物料必须整齐排列在防静电料盒中，不可杂乱堆叠，在放入料盒的过程中，物料下落高度不得超过0.5cm，以免引起物料损坏。b.供应商来料为带盘装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装,要用手摆的物料，在贴装前，不可把从包装中物料取出，对于带装料可把物料包装剪成以若干个元件为单位的小段，在贴装时，每贴一个再从包装中拆取一个，以免引起物料损坏。4.1.1.7在料盒/包装上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.1.2I/O插座等有定位脚的元件4.1.2.1对于由抛料引起的散料，满足下列条件可以再使用，否则报废。a.该物料本体必须有明显标识或与本产品其他物料形状差异巨大，不会引起错料。b.该物料无损坏、上锡端无氧化、丝印清晰、引脚无变形（可修复）。c.由生产拉长和品质人员共同100%确认OK后。d.在物料本体上做明显的方向标识。4.1.2.2供应商来料为散料，满足下列条件可以使用，否则退回供应商。a.该物料包装必须有明显标识（规格/料号等），与BOM要求完全相符，PMC人员及IQC人员确认b.该物料无损坏、上锡端被氧化、丝印不清等不良。c.由生产拉长和品质人员共同100%确认OK后。d.该物料本体必须有明显标识，丝印清楚、一致，不会引起错料。e.如有引脚变形，必须是可修复性，不良率在IQC接受范围内。g.在物料本体上做明显的方向标识。4.1.2.3供应商来料为带装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装，要用手摆。4.1.2.4如是抛料引起的散料或供应商来料为散料,把元件放置在未印锡的空PCB的对应位置，元件本体要平贴PCB板，检查引脚是否变形。a.保持目光与PCB（元件）成90度，检查元件的引脚是否歪斜变形，歪斜变形超过元件引脚宽度的25%，为不可接受。b.保持目光与PCB（元件）成0—45度角，检查元件的引脚是否翘起变形，翘起高度大于0.1mm为不可接受。4.1.2.5物料必须用防静材料包装：a.如是抛料引起的散料或供应商来料为散料,要用防静电料盒装，物料必须整齐排列在防静电料盒中，不可杂乱堆叠，在放入料盒的过程中，物料下落高度不得超过0.5cm，以免引起物料损坏。b.供应商来料为带盘装料/管装料/TRAY盘装料，但由于设备原因无法机器贴装,要用手摆的物料，在贴装前，不可把从包装中物料取出，对于带装料可把物料包装剪成以若干个元件为单位的小段，在贴装时，每贴一个再从包装中拆取一个，以免引起物料损坏。4.1.3.6在料盒/包装上必须把规格/料号，贴装位置标识清楚，并由拉长、品质人员确认签名。4.2贴装：4.2.1片状元件:4.2.1.1如有必要，把待贴装PCB/PCBA放置在夹具上，否则在工作台或接驳台的的轨道上贴装。4.2.1.2.检查PCB板上锡膏是否有移位、锡少、塌陷、锡桥等不良。如有应反馈给工程师改善。4.2.1.3.用镊子或真空吸笔吸取物料，按元件分布图指定的位置和方向贴装在PCB板上。a.用真空吸笔吸取/镊子夹取物料（注意：元件不能反料）：镊子夹取部位元件上锡端

精品贴胶片作业指导书

精品贴胶片作业指导书

文件编号 TY-WI/SG04 中山市天裕彩印有限公司

精品贴胶片作业指导书 制定日期 2010年1 月1 日

版本号 C0 生效日期 2010年1 月1 日

更改号 0 页 码 第 1 页 共1 页

1.目的

规范手工组精品贴胶片作业标准，提高作业员作业水平，使生产的产品符合质量要求

2.适用范围

手工组精品贴胶片作业。

3．职责

手工组组长负责对精品贴胶片的工作进行调配和安排，精品贴胶片员工负责按标准进行作业。

4．作业流程：

流程 内容描述 操作者 使用表单及标准

生产过程/检验

生产完工/转下一工序 1、上班先对自己的机台区域进行整理，把地面和机台卫生清扫干净。

2、打开电源，检查机器有无异常，对加油部位进行加油保养，

3、依据组长生产计划安排和派工单要求找到待生产产品，放在机前机前位置，找出生产样盒，备好相应的丝印框和胶水。粘PVC胶片的选用合裕F3313白胶浆，粘PET胶片的选用合裕1092白胶浆

4、丝网框冬天用50目的水性丝印网版，夏天用70目的水性丝印网版。 作业员

组长 派工单

样盒

1、 放一定数量的产品在工作台上，丝网框对准彩盒窗口，倒入适量的胶水，依丝网的弧度刮胶水。

2、 将刮好胶水的盒子一个一个放在输送带上，贴胶片员工将盒子拿到工作台上贴胶片，胶片与开窗位对位准，胶水的涂布均匀适量、胶水的宽度≥5mm，不溢胶在非粘糊位，涂好胶水的产品到粘合，胶水涂层不能结膜。

3、 试做20—30个，将贴好的盒子重叠放整齐，放在产品进纸台上。放在气压台上施压10分钟±1分钟。

4、 从刮好胶水到上气压机的时间控制在2.5分钟。 作业员

1、检查胶片是否粘贴牢固、有无局部未压实脱胶的情况、胶片是否有刮花、胶水的大小均匀度是否合适，是否有溢胶水粘坏盒子

2、胶水的涂布均匀适量、不溢胶在非粘糊位。手撕胶片与纸张破坏面积100%为合格。

3、检查胶片与开窗位有无对准，误差不得超过1MM。

精品贴胶片作业指导书 2

精品贴胶片作业指导书 2

精品贴胶片作业指导书

一、前言

在许多生产和制造领域，贴胶片是一项常见且重要的工序。胶片的贴合质量直接影响到产品的性能、外观和使用寿命。为了确保贴胶片作业的准确性和高效性，特制定本作业指导书。

二、适用范围

本作业指导书适用于_____（具体产品名称）的胶片贴合操作。

三、所需工具和材料

1、 胶片：根据产品要求选择合适规格和材质的胶片。

2、 清洁剂：用于清洁贴合表面，去除油污、灰尘等杂质。

3、 刮刀或滚轮：用于将胶片平整地贴合在表面上，并排除气泡。

4、 剪刀或刀具：用于裁剪胶片至合适的尺寸。

5、 防护手套：保护操作人员的手部安全。

四、作业环境要求

1、 工作区域应保持清洁、干燥，避免灰尘和杂物的干扰。

2、 温度应在_____至_____摄氏度之间，湿度控制在_____%至_____%。 3、 充足的照明条件，以确保操作人员能够清晰地看到贴合部位。

五、贴胶片前的准备工作

1、 检查胶片的质量和规格是否符合要求，如有损坏或变形的胶片应及时更换。

2、 对待贴合的表面进行清洁处理，使用清洁剂擦拭干净，确保表面无油污、灰尘、指纹等杂质。

3、 根据产品的尺寸和形状，使用剪刀或刀具将胶片裁剪成合适的大小和形状，预留一定的余量。

六、贴胶片的操作步骤

1、 将裁剪好的胶片轻轻地放置在待贴合的表面上，注意对齐位置。

2、 从胶片的一端开始，使用刮刀或滚轮逐渐将胶片向另一端贴合，同时施加适当的压力，以排除气泡和确保胶片与表面紧密贴合。

3、 在贴合过程中，如发现气泡，可使用刮刀将气泡刮向边缘，然后排出。

4、 对于拐角和边缘部位，应特别注意贴合的平整度和紧密度，可以使用刀具适当修剪胶片，以保证贴合效果。

5、 贴合完成后，使用干净的布或纸巾轻轻擦拭胶片表面，去除残留的污渍和指纹。

七、质量检查 1、 检查胶片是否平整、无气泡、无褶皱。

2、 检查胶片的贴合位置是否准确，有无偏移或歪斜。

3、 检查胶片与表面的贴合强度，用手轻轻拉扯胶片，观察是否容易脱落。

红胶板贴片作业指导书

红胶板贴片作业指导书

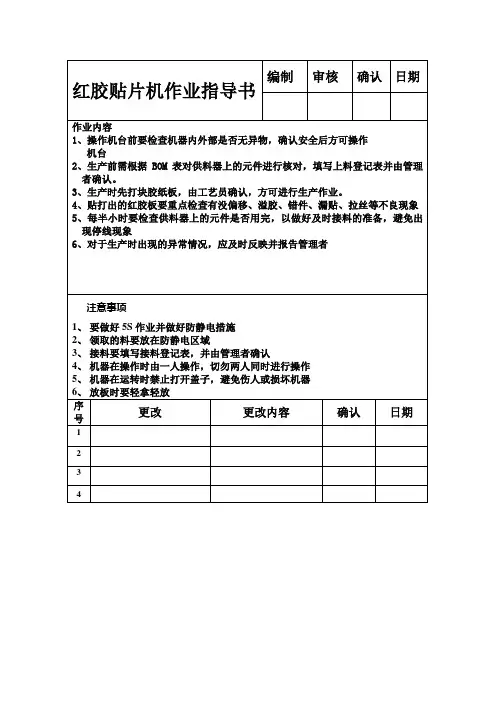

红胶贴片机作业指导书 编制 审核 确认 日期
