一、背景介绍

贴片机是一种用于电子元器件表面贴装的设备，广泛应用于电子制造业。它能够高效地将小型电子元器件精确地贴装在印刷电路板（PCB）上，提高生产效率和产品质量。本作业指导书旨在为操作人员提供贴片机的正确使用方法和注意事项，以确保贴片作业的顺利进行。

二、贴片机的基本原理和结构

1. 基本原理

贴片机通过使用吸嘴将电子元器件从供料器上吸取，并精确地贴装在PCB上。它使用视觉系统进行定位和校准，以确保贴装的准确性和精度。

2. 结构组成

贴片机主要由以下几个部分组成：

- 进料系统：负责将电子元器件供给贴片机。

- 视觉系统：用于定位和校准电子元器件和PCB。

- 运动系统：负责控制吸嘴的移动和贴装操作。

- 控制系统：用于控制整个贴片机的运行和参数设定。

三、操作步骤

1. 准备工作

- 确保贴片机的电源和气源正常连接。

- 检查贴片机的吸嘴和供料器是否清洁，并确保有足够的电子元器件供给。 - 确保PCB上的贴片区域干净、平整，并且没有杂物。

2. 参数设定

- 打开贴片机的控制系统界面，进入参数设定界面。

- 根据实际需要，设置贴装速度、吸嘴的吸力和压力等参数。注意根据不同型号的电子元器件进行调整。

3. 贴片操作

- 将PCB放置在贴片机的工作台上，并进行定位和校准。根据贴片机的操作手册进行操作。

- 打开贴片机的自动贴装模式，开始贴片操作。

- 观察贴片机的运行情况，确保贴装的准确性和质量。

- 完成贴片后，及时清理贴片机和工作区域，准备下一轮贴片作业。

四、注意事项

1. 安全操作

- 在操作贴片机时，应戴上适当的防护手套和眼镜，以防止意外伤害。

- 禁止触摸贴片机的运动部件和电气部件，以免造成损坏或触电。

2. 维护保养

- 定期清洁贴片机的吸嘴和供料器，以确保其正常工作。

- 定期检查贴片机的运动系统和控制系统，确保其稳定性和可靠性。

- 及时更换损坏或磨损的部件，以避免贴片机的故障和停机时间。

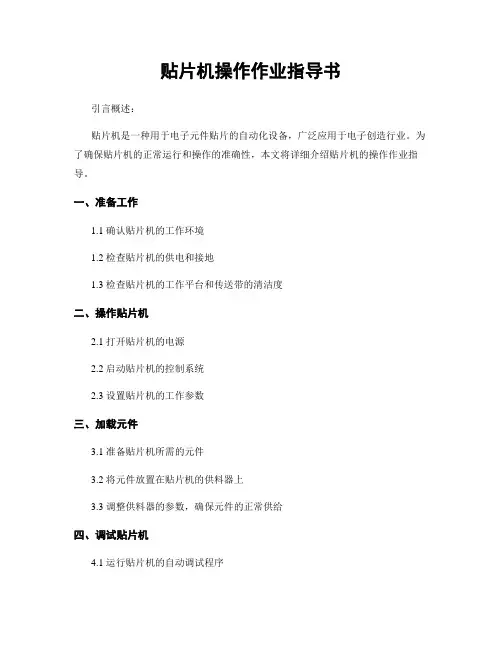

贴片机操作作业指导书

引言概述：

贴片机是一种用于电子元件贴片的自动化设备，广泛应用于电子创造行业。为了确保贴片机的正常运行和操作的准确性，本文将详细介绍贴片机的操作作业指导。

一、准备工作

1.1 确认贴片机的工作环境

1.2 检查贴片机的供电和接地

1.3 检查贴片机的工作平台和传送带的清洁度

二、操作贴片机

2.1 打开贴片机的电源

2.2 启动贴片机的控制系统

2.3 设置贴片机的工作参数

三、加载元件

3.1 准备贴片机所需的元件

3.2 将元件放置在贴片机的供料器上

3.3 调整供料器的参数，确保元件的正常供给

四、调试贴片机

4.1 运行贴片机的自动调试程序 4.2 观察贴片机的运行状态，确保元件的准确贴片

4.3 根据调试结果，调整贴片机的参数，以达到最佳贴片效果

五、维护贴片机

5.1 定期清洁贴片机的供料器和传送带

5.2 检查贴片机的传动系统和电气系统，确保其正常运行

5.3 定期保养贴片机的关键部件，如喷嘴和吸嘴，以延长其使用寿命

结论：

本文详细介绍了贴片机的操作作业指导，包括准备工作、操作贴片机、加载元件、调试贴片机和维护贴片机等五个部份。通过按照指导书的步骤进行操作，可以确保贴片机的正常运行和贴片效果的准确性。为了保持贴片机的长期稳定运行，还需要定期进行维护和保养。希翼本指导书对贴片机的操作人员能够提供匡助，并确保贴片机的高效工作。

贴片机作业指导书

引言概述：

在电子创造领域，贴片机是一种关键设备，用于将电子元器件精确地贴装到PCB板上。为了正确操作贴片机并确保生产效率和质量，制定一份贴片机作业指导书是非常必要的。本文将详细介绍贴片机作业指导书的内容和要点。

一、设备基本信息

1.1 设备型号和规格：在作业指导书中应明确贴片机的型号和规格，以便操作人员正确识别设备。

1.2 设备功能和特点：介绍贴片机的基本功能和特点，包括贴装速度、精度、适合元器件范围等。

1.3 设备操作界面：详细描述贴片机的操作界面，包括各个按钮、指示灯的功能和操作方法。

二、操作流程

2.1 准备工作：包括检查设备状态、确认元器件和PCB板信息、准备贴装工具等。

2.2 调试设备：根据元器件和PCB板的要求，调整贴片机的参数和程序，确保贴装的准确性和稳定性。

2.3 开始贴装：按照指导书的要求，逐步进行贴装操作，注意监控设备状态和贴装效果。

三、故障处理 3.1 常见故障及处理方法：列举常见的贴片机故障，如吸嘴阻塞、元器件脱落等，给出相应的处理方法。

3.2 故障排查流程：描述故障排查的流程，包括观察现象、检查设备状态、调整参数等步骤。

3.3 安全注意事项：提醒操作人员在处理故障时注意安全，避免造成设备损坏或者人员受伤。

四、维护保养

4.1 日常保养：介绍贴片机的日常保养工作，包括清洁设备、润滑部件、检查传动系统等。

4.2 定期维护：说明定期维护的内容和周期，如更换易损件、校准设备参数等。

4.3 设备保养记录：建议记录设备的保养情况，以便及时发现问题并进行处理。

五、操作人员培训

5.1 培训内容：制定培训计划，包括设备操作、故障处理、维护保养等内容。

5.2 培训方法：选择合适的培训方式，如现场指导、视频教学等，确保操作人员能够掌握相关技能。

5.3 培训效果评估：对培训效果进行评估，及时调整培训计划，提高操作人员的技能水平。

结语：

贴片机作业指导书对于提高生产效率和质量具有重要意义，操作人员应严格按照指导书的要求进行操作，确保设备的正常运行和元器件的贴装质量。同时，定期更新和完善作业指导书，保持其与设备和工艺的同步，是提高生产效率和质量的关键之一。

贴片机操作作业指导书

一、引言

贴片机是一种自动化设备，用于将电子元件贴装在电路板上。本操作作业指导书旨在为操作人员提供详细的操作步骤和注意事项，以确保贴片机的正常运行和高效生产。

二、操作准备

1. 确保贴片机及其周边设备处于正常工作状态。

2. 检查所需的电子元件和电路板是否齐全，并按照要求进行分类和准备。

3. 穿戴适当的个人防护装备，包括防静电手套和防静电衣物。

三、操作步骤

1. 打开贴片机电源，并等待其启动完成。

2. 将待贴装的电路板放置在贴片机的工作台上，并调整夹紧装置，确保电路板的稳固固定。

3. 打开电子元件的包装，并按照要求将其放置在贴片机的供料器上。

4. 根据贴片机的操作界面，设置合适的贴装参数，包括元件类型、尺寸、位置等。

5. 检查贴片机的贴装头是否干净，并使用吸尘器或刷子清理。

6. 启动贴片机，开始自动贴装操作。在操作过程中，操作人员应密切关注贴片机的运行状态，确保贴装的准确性和稳定性。

7. 定期检查贴片机的供料器，并及时补充电子元件，以保证连续生产。 8. 当贴装完成后，关闭贴片机，并将已贴装完成的电路板取下。

四、注意事项

1. 操作人员应熟悉贴片机的操作界面和功能，遵循操作手册中的操作规范。

2. 在操作过程中，操作人员应保持手部和工作区域的清洁，并避免静电干扰。

3. 注意安全操作，避免手指或其他物体接触贴片机的移动部件。

4. 定期检查贴片机的各个部件，如供料器、贴装头等，确保其正常工作和维护。

5. 如发现贴装不准确或其他异常情况，应及时停机检查，并及时与维修人员联系。

6. 在更换电子元件时，应注意元件的正确性和质量，确保贴装的可靠性和稳定性。

五、操作记录

在每次操作完成后，操作人员应记录操作的日期、时间、贴装数量等相关数据，并保存在指定的记录表格中。

六、质量控制

为确保贴片机操作的质量和稳定性，应定期进行质量控制检查。通过抽样检测贴装的电路板，包括元件位置、焊接质量等，以确保产品符合质量标准。
