贴片机作业指导书

贴片机作业指导书

一、背景介绍

贴片机是一种用于电子元器件表面贴装的设备，广泛应用于电子制造业。它能够高效地将小型电子元器件精确地贴装在印刷电路板（PCB）上，提高生产效率和产品质量。本作业指导书旨在为操作人员提供贴片机的正确使用方法和注意事项，以确保贴片作业的顺利进行。

二、贴片机的基本原理和结构

1. 基本原理

贴片机通过使用吸嘴将电子元器件从供料器上吸取，并精确地贴装在PCB上。它使用视觉系统进行定位和校准，以确保贴装的准确性和精度。

2. 结构组成

贴片机主要由以下几个部分组成：

- 进料系统：负责将电子元器件供给贴片机。

- 视觉系统：用于定位和校准电子元器件和PCB。

- 运动系统：负责控制吸嘴的移动和贴装操作。

- 控制系统：用于控制整个贴片机的运行和参数设定。

三、操作步骤

1. 准备工作

- 确保贴片机的电源和气源正常连接。

- 检查贴片机的吸嘴和供料器是否清洁，并确保有足够的电子元器件供给。 - 确保PCB上的贴片区域干净、平整，并且没有杂物。

2. 参数设定

- 打开贴片机的控制系统界面，进入参数设定界面。

- 根据实际需要，设置贴装速度、吸嘴的吸力和压力等参数。注意根据不同型号的电子元器件进行调整。

3. 贴片操作

- 将PCB放置在贴片机的工作台上，并进行定位和校准。根据贴片机的操作手册进行操作。

- 打开贴片机的自动贴装模式，开始贴片操作。

- 观察贴片机的运行情况，确保贴装的准确性和质量。

- 完成贴片后，及时清理贴片机和工作区域，准备下一轮贴片作业。

四、注意事项

1. 安全操作

- 在操作贴片机时，应戴上适当的防护手套和眼镜，以防止意外伤害。

- 禁止触摸贴片机的运动部件和电气部件，以免造成损坏或触电。

2. 维护保养

- 定期清洁贴片机的吸嘴和供料器，以确保其正常工作。

- 定期检查贴片机的运动系统和控制系统，确保其稳定性和可靠性。

- 及时更换损坏或磨损的部件，以避免贴片机的故障和停机时间。

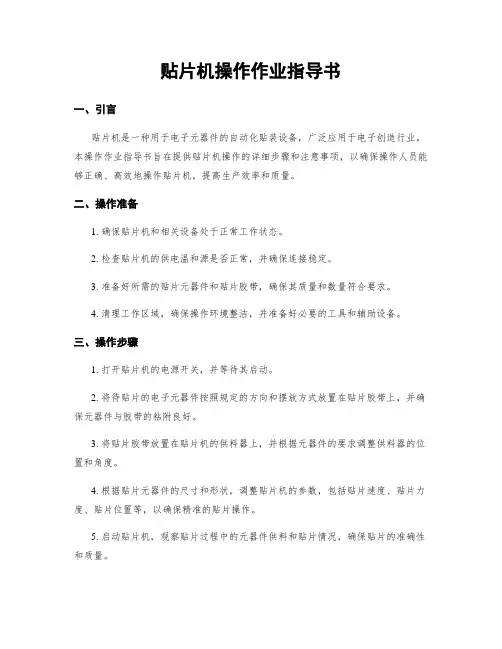

贴片机操作作业指导书

一、引言

贴片机是一种用于电子元器件的自动化贴装设备，广泛应用于电子创造行业。本操作作业指导书旨在提供贴片机操作的详细步骤和注意事项，以确保操作人员能够正确、高效地操作贴片机，提高生产效率和质量。

二、操作准备

1. 确保贴片机和相关设备处于正常工作状态。

2. 检查贴片机的供电温和源是否正常，并确保连接稳定。

3. 准备好所需的贴片元器件和贴片胶带，确保其质量和数量符合要求。

4. 清理工作区域，确保操作环境整洁，并准备好必要的工具和辅助设备。

三、操作步骤

1. 打开贴片机的电源开关，并等待其启动。

2. 将待贴片的电子元器件按照规定的方向和摆放方式放置在贴片胶带上，并确保元器件与胶带的粘附良好。

3. 将贴片胶带放置在贴片机的供料器上，并根据元器件的要求调整供料器的位置和角度。

4. 根据贴片元器件的尺寸和形状，调整贴片机的参数，包括贴片速度、贴片力度、贴片位置等，以确保精准的贴片操作。

5. 启动贴片机，观察贴片过程中的元器件供料和贴片情况，确保贴片的准确性和质量。 6. 定期检查贴片机的工作状态和质量，如发现异常情况，及时停机检修或者报告相关人员。

7. 完成贴片作业后，关闭贴片机的电源开关，清理工作区域，并做好相关记录。

四、操作注意事项

1. 操作人员应熟悉贴片机的工作原理和操作流程，并接受相关的培训。

2. 在操作贴片机时，操作人员应佩戴防静电手套和鞋套，以防止静电对元器件的损坏。

3. 在贴片机操作过程中，操作人员应保持专注，并密切观察贴片过程中的异常情况，如元器件脱落、贴片位置偏移等，及时采取措施进行修正。

4. 操作人员应定期检查贴片机的供料器、贴片头等部件的磨损情况，如发现异常，及时更换或者维修。

5. 操作人员应定期清洁贴片机的工作区域和相关部件，以保持设备的正常运行和贴片质量。

6. 在贴片机操作过程中，严禁随意触摸设备的运动部件和电气元件，以免发生意外事故。

贴片机作业指导书

引言概述：

在电子创造领域，贴片机是一种关键设备，用于将电子元器件精确地贴装到PCB板上。为了正确操作贴片机并确保生产效率和质量，制定一份贴片机作业指导书是非常必要的。本文将详细介绍贴片机作业指导书的内容和要点。

一、设备基本信息

1.1 设备型号和规格：在作业指导书中应明确贴片机的型号和规格，以便操作人员正确识别设备。

1.2 设备功能和特点：介绍贴片机的基本功能和特点，包括贴装速度、精度、适合元器件范围等。

1.3 设备操作界面：详细描述贴片机的操作界面，包括各个按钮、指示灯的功能和操作方法。

二、操作流程

2.1 准备工作：包括检查设备状态、确认元器件和PCB板信息、准备贴装工具等。

2.2 调试设备：根据元器件和PCB板的要求，调整贴片机的参数和程序，确保贴装的准确性和稳定性。

2.3 开始贴装：按照指导书的要求，逐步进行贴装操作，注意监控设备状态和贴装效果。

三、故障处理 3.1 常见故障及处理方法：列举常见的贴片机故障，如吸嘴阻塞、元器件脱落等，给出相应的处理方法。

3.2 故障排查流程：描述故障排查的流程，包括观察现象、检查设备状态、调整参数等步骤。

3.3 安全注意事项：提醒操作人员在处理故障时注意安全，避免造成设备损坏或者人员受伤。

四、维护保养

4.1 日常保养：介绍贴片机的日常保养工作，包括清洁设备、润滑部件、检查传动系统等。

4.2 定期维护：说明定期维护的内容和周期，如更换易损件、校准设备参数等。

4.3 设备保养记录：建议记录设备的保养情况，以便及时发现问题并进行处理。

五、操作人员培训

5.1 培训内容：制定培训计划，包括设备操作、故障处理、维护保养等内容。

5.2 培训方法：选择合适的培训方式，如现场指导、视频教学等，确保操作人员能够掌握相关技能。

5.3 培训效果评估：对培训效果进行评估，及时调整培训计划，提高操作人员的技能水平。

结语：

贴片机作业指导书对于提高生产效率和质量具有重要意义，操作人员应严格按照指导书的要求进行操作，确保设备的正常运行和元器件的贴装质量。同时，定期更新和完善作业指导书，保持其与设备和工艺的同步，是提高生产效率和质量的关键之一。

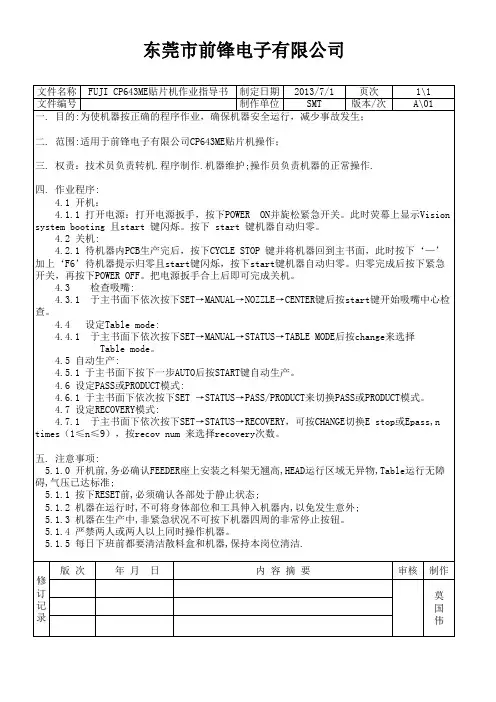

2013-7-1页次东莞市前锋电子有限公司1\1FUJI CP643ME贴片机作业指导书文件名称制定日期版本/次

版 次 年 月 日文件编号制作单位SMT

莫国伟审核制作内 容 摘 要A\01一. 目的:为使机器按正确的程序作业，确保机器安全运行，减少事故发生；二. 范围:适用于前锋电子有限公司CP643ME贴片机操作；三. 权责：技术员负责转机.程序制作.机器维护;操作员负责机器的正常操作.四. 作业程序: 4.1 开机： 4.1.1 打开电源：打开电源扳手，按下POWER ON并旋松紧急开关。此时荧幕上显示Visionsystem booting 且start 键闪烁。按下 start 键机器自动归零。 4.2 关机: 4.2.1 待机器内PCB生产完后，按下CYCLE STOP 键并将机器回到主书面，此时按下‘—’加上‘F6’待机器提示归零且start键闪烁，按下start键机器自动归零。归零完成后按下紧急开关，再按下POWER OFF。把电源扳手合上后即可完成关机。 4.3 检查吸嘴: 4.3.1 于主书面下依次按下SET→MANUAL→NOZZLE→CENTER键后按start键开始吸嘴中心检查。 4.4 设定Table mode: 4.4.1 于主书面下依次按下SET→MANUAL→STATUS→TABLE MODE后按change来选择 Table mode。 4.5 自动生产: 4.5.1 于主书面下按下一步AUTO后按START键自动生产。 4.6 设定PASS或PRODUCT模式: 4.6.1 于主书面下依次按下SET →STATUS→PASS/PRODUCT来切换PASS或PRODUCT模式。 4.7 设定RECOVERY模式: 4.7.1 于主书面下依次按下SET→STATUS→RECOVERY，可按CHANGE切换E stop或Epass,ntimes（1≤n≤9），按recov num 来选择recovery次数。五. 注意事项: 5.1.0 开机前,务必确认FEEDER座上安装之料架无翘高,HEAD运行区域无异物,Table运行无障碍,气压已达标准; 5.1.1 按下RESET前,必须确认各部处于静止状态; 5.1.2 机器在运行时,不可将身体部位和工具伸入机器内,以免发生意外; 5.1.3 机器在生产中,非紧急状况不可按下机器四周的非常停止按钮。 5.1.4 严禁两人或两人以上同时操作机器。 5.1.5 每日下班前都要清洁散料盒和机器,保持本岗位清洁.修订记录
