贴片机作业指导书

贴片机作业指导书

一、背景介绍

贴片机是一种用于电子元器件表面贴装的设备，广泛应用于电子制造业。它能够高效地将小型电子元器件精确地贴装在印刷电路板（PCB）上，提高生产效率和产品质量。本作业指导书旨在为操作人员提供贴片机的正确使用方法和注意事项，以确保贴片作业的顺利进行。

二、贴片机的基本原理和结构

1. 基本原理

贴片机通过使用吸嘴将电子元器件从供料器上吸取，并精确地贴装在PCB上。它使用视觉系统进行定位和校准，以确保贴装的准确性和精度。

2. 结构组成

贴片机主要由以下几个部分组成：

- 进料系统：负责将电子元器件供给贴片机。

- 视觉系统：用于定位和校准电子元器件和PCB。

- 运动系统：负责控制吸嘴的移动和贴装操作。

- 控制系统：用于控制整个贴片机的运行和参数设定。

三、操作步骤

1. 准备工作

- 确保贴片机的电源和气源正常连接。

- 检查贴片机的吸嘴和供料器是否清洁，并确保有足够的电子元器件供给。 - 确保PCB上的贴片区域干净、平整，并且没有杂物。

2. 参数设定

- 打开贴片机的控制系统界面，进入参数设定界面。

- 根据实际需要，设置贴装速度、吸嘴的吸力和压力等参数。注意根据不同型号的电子元器件进行调整。

3. 贴片操作

- 将PCB放置在贴片机的工作台上，并进行定位和校准。根据贴片机的操作手册进行操作。

- 打开贴片机的自动贴装模式，开始贴片操作。

- 观察贴片机的运行情况，确保贴装的准确性和质量。

- 完成贴片后，及时清理贴片机和工作区域，准备下一轮贴片作业。

四、注意事项

1. 安全操作

- 在操作贴片机时，应戴上适当的防护手套和眼镜，以防止意外伤害。

- 禁止触摸贴片机的运动部件和电气部件，以免造成损坏或触电。

2. 维护保养

- 定期清洁贴片机的吸嘴和供料器，以确保其正常工作。

- 定期检查贴片机的运动系统和控制系统，确保其稳定性和可靠性。

- 及时更换损坏或磨损的部件，以避免贴片机的故障和停机时间。

贴片机完整的操作步骤

1．贴装前准备

(1)准备相关产品工艺文件。

(2)根据产品工艺文件的贴装明细表领料（PCB、元器件），并进行核对。

(3)对已经开启包装的PCB，根据开封时间的长短及是否受潮或污染等具体情况，进行清洗和烘烤处理。

(4)开封后检查元器件，对受潮元器件按照SMT工艺元器件管理要求处理。

(5)按元器件的规格及类型选择遁合的供料器，并正确安装元器件编带供料器。装料时-。协须将元器件的中心对准供料器的拾片中心。

(6)设备状态检查：

①检查空气压缩机的气压应达到设备要求，一般为6kgjf/cm2～7kgf/cm2。

②检查并确保导轨、贴装头移动范围内、自动更换吸嘴库周围、托盘架上没有任何障碍物。

2．开机

(1)按照设备安全技术操作规程开机。

(2)检查贴片机的气压是否达到设备要求，一般为5kg／crri2左右。

(3)打开伺服。

(4)将贴片机所有轴回到源点位置。

(5)根据PCB的宽度，调整贴片机FT1000A36导轨宽度，导轨宽度应大于PCB宽度Imm左右，并保证PCB在导轨上滑动自如。

(6)设置并安装PCB定位装置：

①首先按照操作规程设置PCB定位方式，一般有针定位和边定位两种方式。

②采用针定位时应按照PCB定位孑L的位置安装并调整定位针的位置，要使定位针恰好在PCB的定位孔中间，使PCB上下自如。

③若采用边定位，必须根据PCB的外形尺寸调整限位器和顶块的位置。

(7)根据PCB厚度和外形尺寸安放PCB支承顶针，以保证贴片时PCB上受力均匀，不松动。若为双面贴装PCB，B（第一）面贴装完毕后，必须重新调整PCB支承顶针的位置，以保证A（第二）面贴片时，PCB支承顶针应避开B面已经贴装好的元器件。

(8)设置完毕后，可装上PCB，进行在线编程或贴片操作了。

3．在线编程

对于已经完成离线编程的产品，可直接调出产品程序，对于没有CAD坐标文件的产品，可采用在线编程。在线编程是在贴片机上人工输入拾片和贴片程序的过程。拾片程序完全由人工编制并输入，贴片程序是通过教学摄像机对PCB上每个贴片元器件贴装位置的精确摄像，自动计算元器件中心坐标（贴装位置），并记录到贴片程序表中，然后通过人工优化而成。

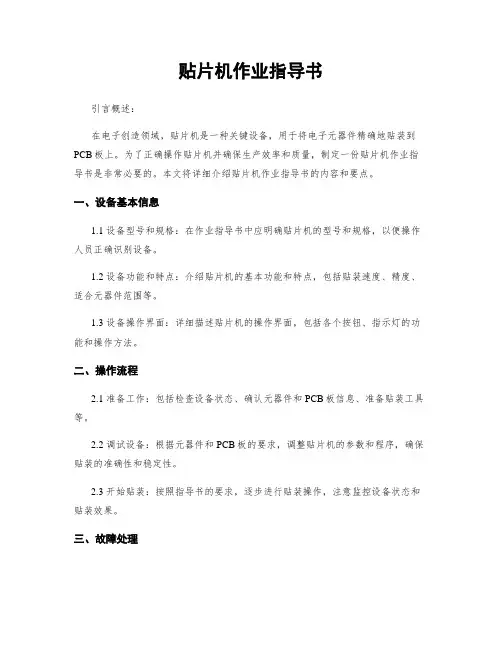

贴片机作业指导书

引言概述：

在电子创造领域，贴片机是一种关键设备，用于将电子元器件精确地贴装到PCB板上。为了正确操作贴片机并确保生产效率和质量，制定一份贴片机作业指导书是非常必要的。本文将详细介绍贴片机作业指导书的内容和要点。

一、设备基本信息

1.1 设备型号和规格：在作业指导书中应明确贴片机的型号和规格，以便操作人员正确识别设备。

1.2 设备功能和特点：介绍贴片机的基本功能和特点，包括贴装速度、精度、适合元器件范围等。

1.3 设备操作界面：详细描述贴片机的操作界面，包括各个按钮、指示灯的功能和操作方法。

二、操作流程

2.1 准备工作：包括检查设备状态、确认元器件和PCB板信息、准备贴装工具等。

2.2 调试设备：根据元器件和PCB板的要求，调整贴片机的参数和程序，确保贴装的准确性和稳定性。

2.3 开始贴装：按照指导书的要求，逐步进行贴装操作，注意监控设备状态和贴装效果。

三、故障处理 3.1 常见故障及处理方法：列举常见的贴片机故障，如吸嘴阻塞、元器件脱落等，给出相应的处理方法。

3.2 故障排查流程：描述故障排查的流程，包括观察现象、检查设备状态、调整参数等步骤。

3.3 安全注意事项：提醒操作人员在处理故障时注意安全，避免造成设备损坏或者人员受伤。

四、维护保养

4.1 日常保养：介绍贴片机的日常保养工作，包括清洁设备、润滑部件、检查传动系统等。

4.2 定期维护：说明定期维护的内容和周期，如更换易损件、校准设备参数等。

4.3 设备保养记录：建议记录设备的保养情况，以便及时发现问题并进行处理。

五、操作人员培训

5.1 培训内容：制定培训计划，包括设备操作、故障处理、维护保养等内容。

5.2 培训方法：选择合适的培训方式，如现场指导、视频教学等，确保操作人员能够掌握相关技能。

5.3 培训效果评估：对培训效果进行评估，及时调整培训计划，提高操作人员的技能水平。

结语：

贴片机作业指导书对于提高生产效率和质量具有重要意义，操作人员应严格按照指导书的要求进行操作，确保设备的正常运行和元器件的贴装质量。同时，定期更新和完善作业指导书，保持其与设备和工艺的同步，是提高生产效率和质量的关键之一。

贴片机作业指导书

一、概述

贴片机是一种用于电子元器件贴装的自动化设备，广泛应用于电子制造行业。本作业指导书旨在帮助操作人员正确使用贴片机进行贴装作业，以确保贴装质量和效率。

二、贴片机操作流程

1. 准备工作

a. 确认所需贴装的电子元器件种类和规格。

b. 检查贴片机的工作状态，确保设备正常运行。

c. 准备好所需的贴装材料，如贴片胶带、PCB板等。

2. 贴片机设置

a. 打开贴片机电源，确保设备供电正常。

b. 根据贴装要求，调整贴片机的参数，如速度、温度、压力等。

c. 检查贴片机的各个部件是否正常工作，如贴片头、传送带等。

3. 贴装准备

a. 将待贴装的电子元器件按照规格和种类分类，并放置在适当的位置。

b. 检查贴片机的吸嘴是否干净，如有污垢应及时清洁。

c. 将贴片胶带固定在贴片机的供料位置，并调整好供料机构。

4. 开始贴装作业 a. 将待贴装的PCB板放置在贴片机的工作台上，并调整好位置。

b. 启动贴片机，开始自动贴装作业。

c. 观察贴装过程中是否有异常情况发生，如有需要及时停机检查并解决问题。

5. 贴装完成

a. 当贴装作业完成后，关闭贴片机电源。

b. 检查贴装的电子元器件是否贴装准确，如有问题及时进行修复。

c. 清理贴片机的工作台和吸嘴，保持设备的清洁。

三、贴片机操作注意事项

1. 安全操作：在操作贴片机时，应注意个人安全，避免手指或其他物体接近贴片头或传送带等运动部件。

2. 材料管理：合理管理贴片材料，确保贴片胶带的供料顺畅，避免材料的浪费或缺失。

3. 贴装质量控制：在贴装过程中，应注意贴装的准确性和质量，避免元器件的错位、倾斜或漏贴等问题。

4. 设备维护：定期对贴片机进行维护保养，包括清洁吸嘴、检查传送带的张力和调整贴片头的高度等。

5. 故障排除：当贴片机出现故障或异常情况时，应及时停机检查并解决问题，避免影响贴装作业的正常进行。
