温度变送器常见故障及处理方法嘿,咱今儿就来唠唠温度变送器那些常见的故障和咋处理它们的法子。
你想想啊,这温度变送器就跟咱身体似的,有时候也会闹点小毛病。
比如说测量值不准确,哎呀,这就好比咱看东西模模糊糊的,那可不行呀!这时候咱就得找找原因,是不是传感器出问题啦?还是线路接触不良呢?还有的时候,它干脆就没信号了!这多让人着急呀,就像咱说话别人听不见一样。
那咱就得看看是不是电源出毛病了,或者是变送器本身坏了。
再说说输出信号不稳定,那感觉就像坐过山车似的,忽上忽下的。
这可咋整?是不是周围有啥干扰呀?得好好排查排查。
那遇到这些问题咱咋处理呢?如果是测量值不准确,咱得先检查传感器,看看是不是得清理清理或者校准一下。
要是线路问题,那可得把那些线都好好摆弄摆弄,确保连接牢固。
没信号的时候呢,先检查电源,看看是不是没电啦或者接触不好。
要是变送器坏了,那没办法,只能换个新的啦。
输出信号不稳定的话,就得找找周围有没有啥电磁干扰之类的,给它创造个安静稳定的环境。
咱可不能小瞧这些故障,就像咱身体有点小毛病也不能不管不顾呀。
得及时处理,不然小毛病可能就变成大问题啦。
就像家里的电器,有点小毛病不处理,最后说不定就彻底罢工了呢!处理这些故障其实也不难,关键是要细心、耐心。
就像医生给病人看病似的,得仔细诊断,才能对症下药。
咱对温度变送器也得这样,认真对待它的每一个小问题。
而且呀,平时咱就得好好爱护它,就像咱爱护自己的宝贝一样。
定期给它做做检查、维护,这样它才能更好地为咱服务呀。
别等出问题了才想起来关心它,那可就有点晚咯。
总之呢,温度变送器虽然是个小玩意儿,但它的作用可不小。
咱得重视它的故障,学会处理方法,让它能一直好好工作。
这样咱在各种需要测量温度的场合才能放心呀,你说是不是这个理儿?。
霍尼韦尔绝压变送器校零说明书
霍尼韦尔绝压变送器的校零步骤如下:
1. 确保已正确安装好变送器,并且所有必要的部件都已安装和连接。
2. 在进行校零之前,确保系统处于正确的操作模式。
这通常涉及切换到适当的校准或设置模式。
3. 按照制造商的说明,使用适当的工具或软件来执行校准。
这可能涉及连接到设备的电脑软件,或使用特定的校准工具。
4. 在校零过程中,确保遵循制造商的指导,并按照规定的步骤进行操作。
这包括调整设备上的任何可调部件,如电位计或可变电阻器,以进行校准。
5. 完成校零后,确保变送器已稳定并准备好进行压力测量。
这可能涉及等待一段时间以确保所有部件都已稳定,并检查任何显示或输出是否正常。
6. 最后,验证校零是否成功。
这通常涉及将变送器暴露于已知的压力源,并检查其读数是否准确。
如果读数与已知的压力值相符,则可以认为校零是成功的。
请注意,具体的校零步骤可能会因型号和制造商而有所不同。
因此,始终建议参考霍尼韦尔绝压变送器的用户手册或技术规格,以获取准确的校零说明。
此外,如果您对如何进行校零有任何疑问或不确定,建议联系霍尼韦尔的技术支持或专业人员以寻求帮助。

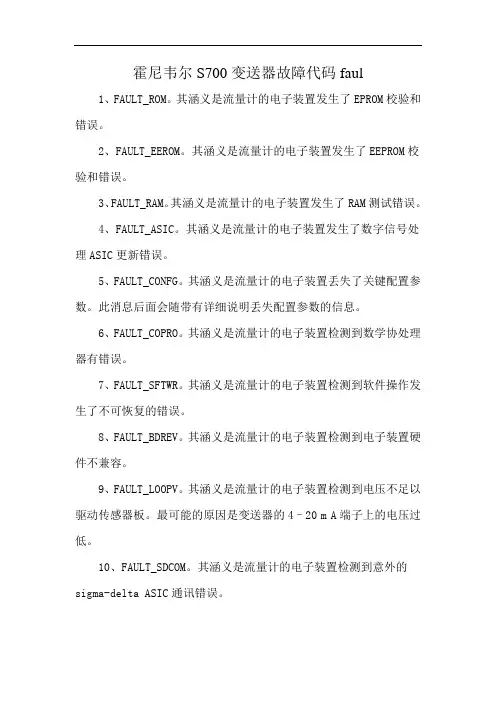

霍尼韦尔S700变送器故障代码faul
1、FAULT_ROM。
其涵义是流量计的电子装置发生了EPROM校验和错误。
2、FAULT_EEROM。
其涵义是流量计的电子装置发生了EEPROM校验和错误。
3、FAULT_RAM。
其涵义是流量计的电子装置发生了RAM测试错误。
4、FAULT_ASIC。
其涵义是流量计的电子装置发生了数字信号处理ASIC更新错误。
5、FAULT_CONFG。
其涵义是流量计的电子装置丢失了关键配置参数。
此消息后面会随带有详细说明丢失配置参数的信息。
6、FAULT_COPRO。
其涵义是流量计的电子装置检测到数学协处理器有错误。
7、FAULT_SFTWR。
其涵义是流量计的电子装置检测到软件操作发生了不可恢复的错误。
8、FAULT_BDREV。
其涵义是流量计的电子装置检测到电子装置硬件不兼容。
9、FAULT_LOOPV。
其涵义是流量计的电子装置检测到电压不足以驱动传感器板。
最可能的原因是变送器的4–20 m A端子上的电压过低。
10、FAULT_SDCOM。
其涵义是流量计的电子装置检测到意外的sigma-delta ASIC通讯错误。
变送器现场检修及校验方法论述摘要:变送器仪表是在工业和生产的实际应用中的最广泛常用到的仪表。
它被广泛地用于制造各种需要自我管理控制的复杂工业环境,尤其是电力行业,同时它也是许多公司用来采购自动化仪表装置部件的一种常用材料。
也正是为此,本文严格按照分析通用变送器的原理来分析通用变送器的选型和类型,以及可能将会导致通用变送器产品价格大幅波动产生的一些主要经济参数,与国内以往相关领域的大型企业的采购典型案例也进行做了对比。
关键词:压力变送器仪表;使用和校准;方法研究。
引言压力变送器也是自调节系统中的组成部分。
它们一般用来监测和调节工业生产活动过程的气压技术参数,并普遍应用发电、油田、化学品等工业领域。
压力变送器类型很多,且按照原理和应用分类而有所不同。
由于压力变送器一般用作对电压的远程显示和监控,且通常在高热、低气压、腐蚀性、震动等环境中工作。
它有很大的故障概率,所以研究变送器的主要影响因素、常见故障原因等都非常有趣。
一、变送器常见类型1、压电式变送器前置放大器是为了利用对正电偶极表面施加的一定的外力作用并能使阴极之极性变形而产生的一种积极的效果而研制出来的,在一个阴极表面内就会同时发生正负极化的现象,其相邻二个阴极表面内就会同时产生极性不同方向的负电荷,在施加负载力的作用时候极性会随着阴极受力方向的相反方向变化而改变。
当电荷作用发生在电解液中的极改变方向上时,电解液中就会重新产生一个极的改变,同时电荷在被移除掉之后,电解液中的极的改变作用即所谓的反向正负电子效应也就会消失。
2、电容式变送器电容变送器输出的信号正常输入的信号应该是一个直流信号,输出的信号应该是气体电流。
被检测的支架上的二个电压传感器分别被流入高温室和低温室,并分别工作于在气体敏感元件的二端之间的绝缘层。
在膜的二侧的以膜为电极的电容器。
如二边电压高低不同,模块就会发生移动,两边电压高低也不同,在压力和调节作用下产生有关流量、电压等的数据输出信息。
霍尼韦尔压力变送器
霍尼韦尔压力变送器是霍尼韦尔公司(Honeywell)生产
的一种用于测量压力的传感器装置。
压力变送器通常由压
力传感器和信号转换器组成,可以将被测的压力值转换为
标准信号输出,如4~20mA电流信号或0~10V电压信号。
霍尼韦尔是全球领先的工业自动化和控制技术解决方案提
供商之一,其压力变送器产品在工业领域广泛应用。
这些
变送器具有高精度、可靠性强、抗干扰能力强等优点,适
用于各种恶劣环境下的压力测量与控制需求。
霍尼韦尔压力变送器根据不同的应用需求,可分为绝对压
力变送器、差压变送器、绝对差压变送器等多种型号。
其
应用领域包括制造业、石油化工、水处理、食品饮料、医
疗设备等各个行业。
总的来说,霍尼韦尔压力变送器是一种高性能的压力测量装置,广泛应用于工业自动化领域,为各行各业提供可靠的压力测量和控制解决方案。
Honeywell DCS 系统检修方案HVTS是Honeywell公司为检测系统硬件的合法性而开发的一套DCS系统硬件测试程序,它在系统安装调试、系统点检、故障诊断过程中发挥着重要的作用。
DCS系统在长期通电状态下连续运行,随着系统使用年限的增加,表面看来整个系统运行正常,似乎没有问题,实际上在现场恶劣环境的影响下,板卡的某些局部电路已不能达到应付现场突发性事件的要求。
虽然,系统硬件在上电(或Reset)后首先进行硬件自检,同时在装载属性时又进行合法逻辑测试(软件部分),系统运行过程中也不断地进行自我诊断,但是考虑到系统的响应时间要求以及系统内存容量的限制,以上诊断只是对系统硬件进行简单扫描,而没有深入细致地对系统硬件的各个部分进行全面的测试,从而难以应付某些突发事件,对整个系统的安全性与可靠性存在着极大威胁,进而影响整个企业生产的稳定。
HVTS测试程序由一系列子程序组成,可以针对不同的系统,不同的节点,运行不同的测试程序,对系统硬件进行全面详细的测试,同时可以显示和打印测试报告,其测试内容主要包括:(一)LCN网节点测试:▲系统时钟测试▲LCN网络通讯测试▲内存单元测试▲键盘系统测试▲外设及接口测试▲过程网络接口测试▲智能磁盘控制测试▲网络通讯接口测试▲数据高速通道接口测试(二)UCN网节点测试:▲通用中央处理器测试▲全局内存测试▲局域内存测试▲冗余控制测试▲I/O接口测试▲令牌总线控制统计测试▲程序控制事件测试霍尼韦尔公司在系统维护指导一书中讲述“当你无法断定系统故障原因时,该怎样来做”这一课题时,在第12条中明确指出“当你对硬件产生怀疑时,运行相应的HVTS测试软件来检查”。
这是系统维护中故障解决的最后方法,也是最可靠的方法。
HVTS测试是名副其实的系统诊断医生,为了确保您系统硬件的安全与可靠,Honeywell系统工程师建议您在检修期间有必要进行一下HVTS测试,做到一次真正意义上的检修。
变送器故障处置方案作为一种常见的工业自动化控制仪器,变送器在生产过程中起到了至关重要的作用。
然而,由于各种因素的影响,变送器也可能出现故障,影响生产效益。
因此,在出现变送器故障的情况下,需要采取相应的处置措施,以保证设备的正常运行。
下面介绍一些常见的变送器故障的处理方法。
一、电源故障电源是变送器的基础,如果电源出现故障,会导致变送器无法正常工作。
当变送器的电源异常时,可以执行以下操作:1.检查电源连接情况:检查电源线与电源接线端子之间的连接是否松动。
2.检查电源输入电压是否正常:如果电源输入电压不足或过高,应进行调整。
3.更换电源:如果电源已经损坏,需要更换新的电源。
二、输入信号故障在使用变送器时,有时会出现输入信号故障,导致输出信号出现不稳定或异常。
下面是一些应对措施:1.检查输入端口连接:检查输入端口与传感器是否连接良好。
2.检查传感器:检查传感器的工作状态,是否损坏或需要更换。
3.更换电缆:如果电缆连接不良或出现损伤,需要更换新的电缆。
三、输出信号故障输出信号不稳定或异常也是常见的问题。
下面是一些解决方法:1.检查输出端口连接:检查连接器和输出线是否连接良好。
2.检查输出端口配置:确认输出信号的参考电平设置是否正确。
3.更换输出线:如果输出线有损伤或损坏,需要更换新的输出线。
四、温度漂移问题温度漂移通常是由于变送器内部温度的变化而导致的。
以下是一些检查和处理措施:1.检查电源信号:检查电源是否稳定,以确保变送器的工作温度范围内。
2.检查环境温度:确认变送器周围环境温度是否合适,以确保温度符合变送器的操作要求。
3.更换空气流动的方向:改变变送器所在环境的空气流动方向和速度,可以改善温度不稳定性。
以上是变送器故障处理的一些常见方法,但不同类型和品牌的变送器可能存在不同的故障原因和处理方法,因此,在具体应对时,需要结合实际情况进行维护和处理。
压力变送器维护检修规程1. 总则1.1主题内容与适用范围本规程规定了压力变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
本规程适用于我厂装置中在线使用的ABB和EJA的仪表。
仅以ABB为主做一个介绍。
1.2基本工作原理ABB包括两个功能单元及主单元和辅助单元。
主单元包括过程界面及传感器,辅助单元包括电子线路、接线盒及外壳。
两个单元通过螺纹接头机械连接。
辅助单元的电子线路基于定制的一体式部件。
主单元的工作原理如下:过程介质通过柔性、抗腐蚀的隔离膜片以及填充液在测量膜片上施加压力。
测量膜片的另一侧接大气或真空。
当测量膜片在输入压力变化下产生相应位移时同时在磁盘和线圈磁芯之间产生间隙变化,故线圈在电感发生变化。
线圈的电感值与主电子装置上的参考电感进行比较。
本单元还包括一个温度传感器。
两个电感值以及传感器温度在主电子装置中组合,易产生一个标准化1.3主要技术性能及规格1.3.1 性能指标基本误差:±0.2%回程误差:0.2%1.3.2 规格测量范围:0~6MPa输出信号:4~20mA介质温度:-20~120℃环境温度:-10~60℃相对湿度:30%~95%1.4 对维修人员的基本要求维修人员应具备如下条件:a、熟悉本规程及相应的产品说明书等有关技术资料;b、了解工艺流程及该仪表在其中的作用;c、掌握数学基础、化工测量仪表及维修、化工仪表机械基础等方面的基础理论知识;d 、掌握该仪表的维护、检修、投运及常见故障处理的基本技能;e 、掌握常用测试仪器的使用方法。
2. 完好条件2.1 零部件完整、符合技术要求、即:a、铭牌应清晰无误;b、零部件应完好齐全并规格化;c、紧固件不得松动;d、所配防护、保温设施应完好无损;e、密封件应无泄漏;f、可调件应处于可调位置。
2.2运行正常、符合使用要求、即:a、运行时仪表应达到规定的性能指标;b、正常工况下、仪表示值应在全量程的三分之一以上;c、管件、管线应无堵塞和泄漏。
压力变送器常见故障分析1、测量管路泄漏所造成的异常由于绝压变送器的取样点与压力表的取样点是相同的,而且绝压变送器与压力表有共用的测量管路及阀门,所以如果我们在检修过程中,发现汽轮机及凝汽器系统的运行是正常的,那么我们就要疑心是真空测量管路出现故障了。
例如某次我们的仪表人员在定期检查现场测量仪表时,发现汽轮机排汽真空DCS显示值与真空表真空都出现了异常。
经过仪表技术人员的检查,最终发现造成此次测量仪表异常情况的原因是因为测量管路焊接点的破裂引起的。
现场仪表维修人员表示此次的破裂是由振动引起的。
绝对压力变送器测量的是生产过程的绝对压力。
而焊接点、变送器连接头、阀门接头等地方都是非常容易出现故障的地方,由于绝对压力变送器测量范围较小,所以我们认为,它在安装与检修的过程中经常会被遗漏。
因此现场仪表维修人员在检查时,很难发现真空系统的泄漏现象,所以此类故障时常会等到在正常生产过程中被工艺操作人员发现,然后才知道到底是哪里出现了问题。
由上文我们可以得到一个结论,仪表安装人员在安装绝压变送器的时候,一定要注意将绝压变送器的位置正确,也一定要注意将导压管与变送器螺纹接口对接好并焊牢固。
2、安装不标准导致绝对压力变送器测量管路积液而影响真空显示公司的余热发电汽轮机组在正常运行时出现了故障,现场仪表维修人员在对汽轮机组进行检修时发现,冷凝器真空在运行时出现了绝对压力逐渐升高的现象。
由于高压凝汽器的取样点与冷凝器真空的取样点十分接近,所以现场仪表维修人员又对高压凝汽器进行了检查,发现高压凝汽器的数值变化偏差较大。
而同时在检查机组负荷时并没有发现明显的变化异常,仪表维修人员反复的对低压凝汽器,冷凝汽真空以及高压凝汽器进行检测后发现,前两者显示值接近,而后两者偏差却较大,由此确定绝对压力变送器是正常的,此次故障并不是由管路泄露所引起的。
仪表维修人员认为汽轮机组采用的是五个取样分管,独立取样的方法安装.由此便很快得出了结论,此次的汽轮机组故障,是由于安装人员在安装时没有正确安装到位,才导致汽轮机运行时出现了堵塞问题。
变送器常见问题的处理⽅法⼀、变送器测量部分的检查变送器测量部分产⽣的故障,都会引起变送器⽆输出或输出不正常,因此应⾸先检查变送器的测量敏感部件。
1.拆下法兰,检查敏感部件隔离膜⽚有⽆变形,破损和漏油现象发⽣。
2.拆下补偿板,不取出敏感部件,检查插针对壳体的绝缘电阻,在电压不超过100V的情况下,绝缘电阻不应⼩于100MΩ。
3.接通电路和⽓路,当压⼒信号为量程上限值时,关闭⽓源,输出电压和读数值应稳定不动。
如果输出电压下降,则说明变送器有泄漏,可⽤肥皂⽔检查出泄漏部位。
变送器电路部分的检查⼆、变送器1.接通电源,在给定输⼊压⼒信号后,检查变送器输出端电压信号的状态。
若⽆输出电压,应⾸先检查电源电压是否正常;是否符合供电要求;电源与变送器及负载设备之间有⽆接线错误。
如果变送器接线端⼦上⽆电压或极性接反均可造成变送器⽆电压信号输出。
排除上述原因,则应进⼀步检查放⼤器板线路中元件有⽆损坏问题;线路板接插件有⽆接触不良现象,可采取对照正常仪表的测量电压与故障仪表对应的测量电压相⽐较的⽅法,确定故障点,必要的情况下可更换有故障的放⼤器板。
在对流量型变送器检查时,对J型放⼤器板应特别要注意采取防静电措施。
2.接通电源,在给定输⼊压⼒信号后,若变送器输出过⾼(⼤于10VDC),或输出过低(⼩于2.0VDC),且改变输⼊压⼒信号和调整零点、量程螺钉时输出均⽆反应。
对于这类故障,除检查变送器测量部分敏感部件有⽆异常外,应检查变送器放⼤器板上“振荡控制电路部分”⼯作正常与否。
⾼频变压器T1-12之间正常峰值电压应为25~35VP-P;频率约为32kHz。
其次检查放⼤器板上各运算放⼤器的⼯作状况;各部分的元器件有⽆损坏问题等。
此类故障需要更换放⼤器板。
3.变送器在线路设计和⼯艺装配质量上要求都⼗分严格,在实际使⽤中对出现的线路故障,经检查确认后最好与⽣产⼚家联系更换其故障线路板,以确保仪表长期⼯作的稳定性和可靠性。
三、现场故障检查施⼯现场出现的故障,绝⼤多数是由于使⽤和安装⽅法不当引起的,归纳起来有⼏个⽅⾯。
1.1总题内容与使用范围1.2本规程规定了ST3000智能变送器的维护、检修投运及其安全注意事项的具体技术要求和实施程序。
1.3本规程适用于化工装置中在线使用的ST3000智能变送器(以下简称仪表)。
1.4基本工作原理。
1.5该仪表基于惠斯通电桥原理工作。
它以微处理器为核心,可实现对信号的运算、处理及通讯。
1.6构成及功能1.7该仪表构成如图1所示。
1.81.91.101.114 ~ 20mA1.12直流或数字1.131.14信号1.151.161.17图 11.181.191.20检测元件:将检测的差压、压力、温度、静压信号转变为电流信号。
1.21模数转换器:将电流信号转换为数字信号。
1.22存储器:用于存储各类数据.1.23微处理器:完成各类数据的运算、处理。
1.24数模转换器:将数字信号转换为4~20mA Dc的模拟输出信号。
1.25主要技术性能及规格1.261.4.1 性能指标1.27基本误差:±%1.28响应时间:1.29规格1.30输出:4~20mA1.31供电电压:24V DC±10%1.32负载电阻:250Ω1.33温度: -5~65℃1.34湿度:10%~90%1.35对维修人员的要求1.36熟悉本规程的产品说明书和有关技术资料;1.37了解有关的生产工艺流程及该仪表在其中的作用;1.38掌握数字电路技术、模拟电路技术、化工测量仪表等方面的基础理论知识;1.39掌握该仪表维护、检修、投运几常见故障处理的基本技能;1.40掌握常用测试仪器和有关的标准仪器使用方法;1.41掌握ST3000现场通讯器的使用方法。
1.422 完好条件1.43零部件完整,符合技术要求,即:1.44铭牌应清晰无误;1.45零部件应完好齐全;1.46紧固件不得松动;1.47接插件应接触良好。
1.48运行正常,符合使用要求,即运行时仪表应达到规定的性能指标。
1.49设备及环境整洁符合工作要求,即:1.50整机应清洁、无锈蚀,漆层平整、光亮、无脱落;1.51仪表线路敷设整齐;1.52仪表标记齐全、清晰、准确;1.53环境应满足本规程条的要求。
压力变送器的常见故障及解决措施摘要:压力变送器是工业实践中的常用传感器,压力变送器发展至今已经取得了技术上的极大突破,从早期的大位移压力变送器,发展到上世纪五十年代的力平衡式差压变送器,再由七十年代结构简单的位移式变送器到九十年代智能化变送器,最后到今天结构简单、可靠性强的多类型压力变送器,压力变送器在结构、外观、性能等方面取得了极大的进步,在压力变送器的实际使用中,会出现各种各样的问题和故障,本文主要分析了常见故障原因并提出了解决办法。
关键词:压力变送器;故障;措施1引言变送器是自动控制系统的一个重要组成部分,在仪器仪表和工业自动化领域中起着举足轻重的作用,变送器对温度、压力、液位、成分等物理量进行测量,并转换成统一的标准信号,除此之外还具有一定的放大作用。
压力变送器的种类繁多,根据工作原理、用途的不同有不同的分类方式。
压力变送器主要用于压力的远程显示和控制,其常在高温、低压、腐蚀、振动等环境下工作,出现故障的几率较大,因此对压力变送器的影响因素、常见故障等研究是十分有意义的。
2压力变送器的分类压力变送器就是能够将压力变量转化为标准输出信号的仪表,压力变量与输出信号间存在一定的函数关系。
根据不同的工作原理可将压力变送器分为以下几种:(1)压阻式变送器。
压阻式变送器是将压力作用到膜片的前表面,在压力作用下膜片会出现一定的形变,感压膜片的背面印有厚膜电阻,进而形成一个惠斯通电桥,在压阻效应下,电桥会产生相应的电压信号,该信号与激励电压成正比例关系。
(2)压电式变送器。
压电式变送器是利用正压电效应研制出来的,正高压电效应就是将一定的外力作用于电解质使其发生变形,电解质内部会出现极化现象,并且在其两个表面会产生正负不同的电荷,外力停止作用时,电解质又恢复到不带电的状态。
电荷的极性会随着作用力方向的改变而改变。
在电解质极性方向施加电场,电解质也会发生变形,撤销后电解质的形变消失,这就是逆压电效应。
(3)应变式变送器。
霍尼韦尔变送器零点调整方法霍尼韦尔(Honeywell)变送器的零点调整通常需要根据具体型号和型号系列而定。
以下是一般的零点调整方法,但请注意确保按照产品手册或相关文档提供的准确步骤执行,以确保正确性和安全性。
注意:在进行任何调整之前,请务必熟悉产品手册和相关安全信息。
如果您不确定或缺乏专业知识,请寻求厂家或专业技术支持。
一般而言,霍尼韦尔变送器的零点调整步骤可能如下:1.检查安全条件:在进行调整之前,确保设备和系统处于安全状态。
如果可能,隔离系统并采取必要的安全措施。
2.连接调整设备:使用适当的测试设备连接到变送器,通常需要使用调校仪器。
3.进入调整模式:根据产品手册中的说明,将变送器切换到调整模式。
这通常需要按下特定的按键序列或使用配置工具。
4.进行零点调整:使用调校设备调整零点,确保输出信号与预期值一致。
有些霍尼韦尔变送器可能提供数字或模拟方式进行调整。
5.确认调整:在调整完成后,确认调整是否成功。
可以使用测试仪器验证输出信号,并确保它在预期的范围内。
6.退出调整模式:将变送器切换回正常运行模式。
确保保存任何调整的参数,并关闭任何调整模式。
7.记录调整:记录零点调整的详细信息,包括调整日期、调整者和调整后的数值。
这有助于维护和日后的故障排除。
8.验证系统运行:在调整完成后,验证整个系统的运行情况。
确保所有测量和控制系统正常工作。
请注意,不同型号和系列的霍尼韦尔变送器可能有不同的调整步骤和要求。
因此,必须根据具体的型号和型号系列查阅相关的产品手册、技术说明书或联系霍尼韦尔公司的技术支持团队,以确保正确的调整。
APT2000系列70-82-03-353/01二线制无极式第一页电导率变送器技术规格综述霍尼韦尔过程分析变送器(APT)2000系列变送器是一种连续测量电导率、化学浓度和盐度的24伏二线制仪表。
它主要应用于化学、食品和奶制品、造纸、炼油、冶金等工业过程中。
APT2000的外壳为NEMA 4x和IP65防护等级,它是为满足本质安全、防火和各领域通用的测量需求而专门设计的。
霍尼韦尔Toroidal电极或其它兼容电极可应用于APT2000变送器。
此外,CONF可选HART通讯协议对测量过程进行双向远程监测/控制。
ENTER详述图 1 - APT2000TC变送器霍尼韦尔APT2000系列变送器是一种经济、可靠的仪表,有多种先进的功能可供选择。
快速解决问题APT2000有一个大显示屏,可迅速Sensoface 图形可以持续反馈电极显示过程参数和诊断信息,乃至在是否有问题。
这些易学和可识别符可靠性优先远处也可看清。
APT2000有可视反号使得APT2000在任何语境都易APT2000变送器的高级功能保证了馈功能,能减少启动的维护时间,于使用。
它的安全性。
一旦发生问题,对电并减少标定过程产生的误差。
可视极和电子元件连续监控的APT2000反馈是以图形形式显示的,它可对变送器就立即显示诊断信息。
错误控制器或过程改变作出迅速响应。
标定简单或诊断一经发现,变送器将指示相每个霍尼韦尔电极出厂时都具有各应的错误代码或图形(见图2)。
图形符号也可显示问题的诊断报告,自独特的测量属性。
这些属性有可发光二极管红灯闪烁,如有需要可以便解决问题。
甚至还有一种能因为安装不同而发生轻微变化。
将错误电流调到22mA。
做一个手所以新电极安装时,最好在一个电动回路检查,可测试4-20mA输出。
导率已知的溶液中做个单点标定,来保证测量精度最佳。
在特殊应用时,需要再做标定校正以提高精度。
传感与控制, 11 West Spring Street, Freeport, Illinois 61032美国出版◎版权 2001 霍尼韦尔70-82-03-35第二页与各种电极兼容认证齐全易于集成APT2000系列变送器的输入可选APT2000TC的地区认证证书有来APT2000系列变送器可以通过含一个1000欧姆铂热电偶的霍尼自FM的一级, 2区, A-D组(防火)HART通讯协议,使用手操器或韦尔5000TC Toroidal电极,此外认证。
honeywell压力变送器原理
霍尼韦尔(Honeywell)压力变送器是一种用于测量压力并将其转换为电信号输出的装置。
它通常由一个传感器和一个电子转换单元组成。
1. 传感器:压力变送器的传感器通常采用压敏元件,如压阻式、电容式或压电式传感器。
这些元件能够对压力的变化产生相应的电信号输出。
2. 电子转换单元:传感器产生的电信号经过电子转换单元进行处理和放大,以便将其转换为标准的电信号输出,如 4-20mA 电流信号或 0-5V 电压信号。
电子转换单元还可以提供温度补偿、零点和量程调整等功能。
3. 工作原理:当压力作用于传感器时,传感器的压敏元件会发生形变或电容变化,从而产生与压力成比例的电信号。
这个电信号经过电子转换单元的处理和放大后,被输出为标准的电信号。
4. 应用领域:霍尼韦尔压力变送器广泛应用于工业自动化、过程控制、石油化工、航空航天、能源等领域,用于测量液体、气体或蒸汽的压力,并将其反馈给控制系统,以实现对过程的监测和控制。
总之,霍尼韦尔压力变送器通过传感器和电子转换单元的协同工作,将压力信号转换为可供控制系统使用的电信号,为工业和其他领域的压力测量和控制提供了可靠的解决方案。
1.1 总题内容与使用范围本规程规定了ST3000智能变送器的维护、检修投运及其安全注意事项的具体技术要求和实施程序。
本规程适用于化工装置中在线使用的ST3000智能变送器(以下简称仪表)。
1.2基本工作原理。
该仪表基于惠斯通电桥原理工作。
它以微处理器为核心,可实现对信号的运算、处理及通讯。
1.3构成及功能该仪表构成如图1所示。
4 ~20mA直流或数字信号图1检测元件:将检测的差压、压力、温度、静压信号转变为电流信号。
模数转换器:将电流信号转换为数字信号。
存储器:用于存储各类数据.微处理器:完成各类数据的运算、处理。
数模转换器:将数字信号转换为4~20mA Dc的模拟输出信号。
1.4主要技术性能及规格1.4.1性能指标基本误差:±0.1%响应时间:0.4s1.4.2规格输出:4~20mA供电电压:24V DC±10%负载电阻:250Ω1.4.3温度: -5~65℃湿度:10%~90%1.5对维修人员的要求1.5.1熟悉本规程的产品说明书和有关技术资料;1.5.2了解有关的生产工艺流程及该仪表在其中的作用;1.5.3掌握数字电路技术、模拟电路技术、化工测量仪表等方面的基础理论知识;1.5.4掌握该仪表维护、检修、投运几常见故障处理的基本技能;1.5.5掌握常用测试仪器和有关的标准仪器使用方法;1.5.6掌握ST3000现场通讯器的使用方法。
2完好条件2.1零部件完整,符合技术要求,即:2.1.1铭牌应清晰无误;2.1.2零部件应完好齐全;2.1.3紧固件不得松动;2.1.4接插件应接触良好。
2.2运行正常,符合使用要求,即运行时仪表应达到规定的性能指标。
2.3设备及环境整洁符合工作要求,即:2.3.1整机应清洁、无锈蚀,漆层平整、光亮、无脱落;2.3.2仪表线路敷设整齐;2.3.3仪表标记齐全、清晰、准确;2.3.4环境应满足本规程1.4.3条的要求。
2.4技术资料齐全、准确,符合管理要求,即:2.4.1说明书、随机资料应齐全;2.4.2仪表原理图和接线图应完整准确;2.4.3仪表参数及其更改记录应齐全、准确;2.4.4运行记录、故障处理记录、检修记录、校准记录、零部件更改记录、软件修改记录应准确无误。
3维护3.1日常维护3.1.1巡回检查每班至少进行两次巡回检查,内容包括:3.1.1.1向当班供应人员了解仪表运行情况;3.1.1.2查看仪表导压管有无泄露;3.1.1.3查看仪表的输出值是否正常;3.1.1.4发现问题及时处理;3.1.1.5做好巡回检查记录。
3.1.2定期维护定期维护的内容:包括3.1.2.1每周应对仪表外部进行清洁工作;3.1.2.2每月对仪表进行排污;3.1.2.3每3个月至少进行一次供电电压检查;3.1.2.4每6个月至少应对仪表的组态数据进行一次核对。
3.2定期校准3.2.1校准周期校准周期为12月3.2.2校准仪器SFC现场通讯器标准电流表:0.1级3.2.3校准接线校准接线如图2所示:电阻—-+图23.2.4设置仪表位号首先检查接线正确无误,变送器通电,打开SFC电源开关,显示PUT LOOP IN MAN ,按ID键,通讯器显示, 按ENTER显示按完成仪表位号定义.3.2.5设置工程单位反复按UNITS 直到选择到需要的工程单位为止(有12个工程单位选择)按ENTER 键完成工程单位的选择.3.2.6设置阻尼时间常数按DAMP 键后,再按NEXT 键或PREV 键,选择阻尼时间常数(有10个常数供选择)。
按ENTER完成阻尼时间常数的定义。
3.2.7设置量程上下限按LEV 0% 键后,用数字键输入零位值。
按ENTER 键完成零位设置。
按URV 100%键后,用数字键输入量程值。
按ENTER 键完成量程设置。
3.2.8设置输出类型按键,显示按键, 仪表有线性和方根输出两种类型供选择,反复按MENU 键选择好输出类型,按ENTER 键完成输出类型设置。
3.2.9零点0%校验(通大气状态下)。
按按显示当前测量值,如不是零,按大约20秒后按ENTER 即可。
3.2.10零位和满量程的迁移按按按即可完成零位的迁移。
按按按即可完成量程的迁移。
3.2.11非恒流源“#”的消除按然后切断电源(拆一根变送器的电源线),等几分钟后,再接上。
按键即可。
3.2.12将当前状态存储到变送器的不挥发存储器中变送器参数输入完毕,关机。
3.3故障及处理故障信息及其处理方法一览表故障显示故障内容解决方法SFC FAULTSFC故障SFC 不可能进行通讯1.按【STAT】键获取任何其它的信息2.更换SFCENTRY>SENS RNG设定值>上限值设定的上限值(URV)超过了变送器规定的测定的测量范围上限的1.5倍按【CLR】键,检查参数,再启动EXCESS ZERO CORR零位超差零位值超出规定范围精度的限制检查输入,并确认它与校正范围相匹配,检查变送器上的表体SFC FAULTSFC故障SFC 不可能进行通讯1.按【STAT】键获取任何其它的信息2.更换SFCENTRY>SENS RNG设定值>上限值设定的上限值(URV)超过了变送器规定的测定的测量范围上限的1.5倍按【CLR】键,检查参数,再启动EXCESS ZERO CORR零位超差零位值超出规定范围精度的限制检查输入,并确认它与校正范围相匹配,检查变送器上的表体EXCESS SPAN CORR量限宽度超差量程超出规定范围精度的限制检查输入,并确认它与校正范围相匹配,检查变送器上的表体EXCEKIVE OUTPUT过载输出的百分比太高或太底,极限值应限制在-1.25%至+105% 按【CLR】键,检查仪表,再启动HI RES/LOW VOLT高电阻/低电压回路阻值(开路)或供电电压过低,或是二者兼有检查导线连接端子和电源,变送器的工作电压至少11伏ILLEGAL RESPONSE非法响应变送器没有收到SFC的信息,SFC没有发送正确的信息变送器发送一条不正确的响应信息,它或者是工作不正常或者是在通讯回路中噪声过大1.再试一次通讯2.按状态键【STAT】并做所需的排除故障操作3.检查通讯回路4.更换SFCIN OUTPUT MODE输出方式变送器作为电流源进行工作如果你想退出输出方式,必须先按【OUTPUT 】键,再按【CLR】键INVALID REQUEST请求无效1.由于量程宽度过大,变送器被要求纠正或设置它的URV值,或者当变送器处于输出方式时纠正它的LRV或URV2.对于相连的变送器,按键的功能无效1.检查变送器URV上限值是否准确或者变送器不处在输出方式2.检查按键是否对应于相连的表(压力、温度变送器或电磁流量计)IN OUTPUT MODE输出方式变送器作为电流源进行工作如果你想退出输出方式,必须先按【OUTPUT 】键,再按【CLR】键KEY NOT ALLOWDE按键不允许按错键或者按键顺序错按CLR键重新开始LOW LOOP RES低回路电阻没有足够的电阻串联在通讯回路中检查串接电阻,并验证在回路中电阻值至少为250欧NO XMTR RESPONSE无变送器响应没有来自变送器的响应信息,可能是变送器或者回路的问题 1.检查通讯2.按状态键【STAT】,做所需要的排除故障操作3.检查并确认变送器回路是否良好,变送器是否连接上>RANGE超范围显示的值超过了显示的范围按CLR键重新开始压力变送器诊断信息部分CHAR PROM FAULT特征PROM故障特征PROM功能不正常用一个完全相同的PROM替接特征PROM,如果需要,用一块相匹配备用单元替换整个表体和PROM,按SHIFT和1显示PROM的系列号ELECTRONLC FAULT电路故障变送器的电子模块中的元件功能不正常更换变送器的电子模块,当变送器工作不正常时,不要把数据存放到变送器内存INVALID DATABAASE无效的数据库在通电时,变送器的数据库不正确1.再试一次通讯2.校验数据库,重新校准变送器,然后在以手动方式更新永久性存储器M.B.OVERLOAD ORMETERBODY FAULT压力输入过载或表体故障压力输入大于二倍的变送器上限值检查过程值,决定是否安装了合适的变送器,表体可能已经损坏,进行一次全性能检查SENSOR OVER TEMP传感器温度过高表体温度过高,如果这样高的温度维持下去,精度和寿命会减少参见产品操作手册压力变送器安装章节中有关温度限制和防止过温度保护措施的有关内容SUSPECT NIPUT输入的可疑性输入的过程数据似乎出错,可能是过程问题也可能是压力变送器的表体问题也,或电路问题把变送器置于输出方式,按【STAT】键处理,如果不出现任何其他的诊断信息,这种情况很可能与变送器上的表体有关,检查安装如果情况继续请更换表体NO DAC TEMP COMP无数模转换温度组件R250电子步已经被用于600系列变送器中,随后被用于100系列变送器中,唯一用于系列100/R250的特殊温度元件算法系数已经从存储器中擦去没有解决的可能,结果会是降低周围温度影响特性的级别CORRECTS RESET校正复位所有“标准的”标定从变送器的存储器中消去,它们的设定值都不是可信的,在变送器重新标定以前#号一直在显示器上,变送器的精度大约下降0.2% 重新标定变送器IN OUTPUT MODE输出方式变送器作为电流源进行工作如果你想退出输出方式,必须先按【OUTPUT 】键,再按【CLR】键4检修4.1检修周期该仪表每12个月进行一次检修,通常与工厂年度大修同步进行。
4.2内容4.2.1进行仪表内部清洁工作。
4.2.2检修仪表接插件是否良好。
4.2.3检修接线端子接触是否良好。
4.2.4检修信号及电源公共端接地。
4.2.5逐项检查仪表输入数据是否正确。
4.2.6检查仪表线路、配管是否良好。
4.2.7检查仪表附件及阀组件是否良好。
5投运5.1投运前的准备工作5.1.1确认仪表接线无误。
5.1.2确认仪表线路绝缘良好。
5.1.3确认仪表供电符合本规程规定。
5.1.4确认仪表的各类阀门位置无误,检修后标记清楚。
5.1.5确认该仪表与其他相关仪表连接无误。
5.2投运步骤5.2.1给仪表送电5.2.2将一次阀开启,检查仪表导压管是否畅通、泄露。
5.2.3开二次阀。
5.2.4观看仪表有关指示、记录值。
5.3验收5.3.1逐条检查检修项目的完成情况。
5.3.2检查仪表是否达到本规程第2章规定的完好条件。
5.3.3仪表正常运行72小时后,由有关技术主管验收。
6安全注意事项6.1维护检修安全注意事项6.1.1检修必须由两人以上作业,并办理检修工作票。
6.1.2工艺人员联系,同意后采取响应的安全措施方可进行。
