外加电流的阴极保护法原理外加电流的阴极保护法的原理是利用外加电流控制金属结构表面电位，使其保持在一个稳定的负电位区域，从而防止金属结构腐蚀。
在这个过程中，外加电流通过阳极和阴极之间的电解液流动，形成阴极保护电位场，防止了金属的电化学反应。
下面将对外加电流的阴极保护法的原理进行详细的解释。
阴极保护的基本原理是根据电位差。
金属在空气或水中容易发生电化学反应，从而导致腐蚀。
在自然环境中，金属电位受到多种大气因素、水质和离子等影响，难以控制。
而采用外加电流的阴极保护法，通过电化学反应调节阴极电位保护金属，达到有效地抵制腐蚀的作用。
在阴极保护系统中，金属结构是作为阴极，电源是以阳极连接。
通过控制外加电流，控制阳极与阴极之间的电位差，使金属结构的电位维持在一个稳定的阴极保护电位区间。
这个区间一般为-800 mV至-1050 mV，具体的阴极保护电位还要根据金属结构和使用环境的具体情况来确定。
该电位差表示金属较低电位的范围，防止了金属发生电化学反应。
阴极保护电位的调节是通过外加电流的控制来实现的。
外加电流可以根据金属结构的不同和使用环境的不同而调节，以维持金属的电位稳定在阴极保护区间。
在外加电流的过程中，阳极和阴极之间的电解液流动，形成阴极保护电位场。
阴极保护电位场的形成需要满足一定的条件。
首先，金属表面必须充分暴露在电解液中，以便流动的离子与金属接触。
其次，电解液的电导率要足够高，以便电子和离子能够流动。
最后，通过控制电源的电流，使得阴极电位在一个稳定的负值区间内，从而防止了金属的电化学反应。
在阴极保护电位场中，金属表面经过保护，金属离子和电子的流动受到限制，从而减少了金属的腐蚀。
同时，电流对金属也具有一定的影响。
当外加电流过大时，电极周围的电解质会发生电化学反应，导致电极和电解质中的物质发生变化，从而导致电极腐蚀。
因此，外加电流的大小和金属结构的阴极保护电位需要严格控制。
阴极保护技术是船舶和海洋工程中常用的一种技术，该技术可以显著地减少金属结构的腐蚀，延长金属结构的使用寿命。
外加电流的阴极保护原理外加电流的阴极保护原理是一种利用外加电流对金属结构进行防腐蚀保护的技术。
在金属结构中，阴极往往是容易被腐蚀的部分，因为它们是电化学反应中接受电子的部分。
外加电流的阴极保护原理就是通过将金属结构设为阴极，在金属表面形成一层阴极保护膜，从而减少阴极的电极反应速率，达到延迟或阻止金属结构的腐蚀过程。
外加电流的阴极保护原理基于两种电化学反应：阴极反应和阳极反应。
阴极反应是金属结构表面的电解反应，而阳极反应则发生在与阴极相对的阳极区域。
在阴极保护过程中，通过加入外部直流电源，将金属结构设为阴极，使得阳极反应从金属结构转移到其他区域。
这种外加电流通过减慢或抑制金属结构表面的腐蚀反应，来保护金属结构免受腐蚀。
在外加电流的阴极保护原理中，阴极保护的效果主要与电流密度、电解液的成分和浓度、金属结构的材料和表面处理以及金属结构的形状和尺寸等因素有关。
首先，电流密度是外加电流阴极保护的关键因素。
适当的电流密度有助于形成均匀且致密的保护膜。
如果电流密度过低，保护膜的形成速度会很慢，导致保护效果不佳；而电流密度过高，则会导致阴极反应速率过快，形成非致密保护膜，导致保护效果变差。
其次，电解液的成分和浓度也非常重要。
电解液一般由一种或多种阴离子和阳离子组成。
其中，阴离子起到腐蚀抑制和保护膜形成的作用，而阳离子则对电流的传输起到重要的作用。
适当选择电解液的成分和浓度可增加保护膜的致密性和稳定性，提高阴极保护效果。
再次，金属结构的材料和表面处理也影响着阴极保护的效果。
金属材料的选择应考虑其在电解液中的耐蚀性和导电性。
此外，金属结构的表面处理方法对保护膜的生成有重要影响。
常见的表面处理方法包括沉积涂层、镀锌、喷涂和阳极氧化等。
最后，金属结构的形状和尺寸也会对阴极保护的效果产生影响。
金属结构的形状和尺寸影响着电流的分布和传输。
通常情况下，金属结构的小曲率区域会形成高电流密度区域，导致保护膜生成较快，而大曲率区域则会形成低电流密度区域，保护效果相对较差。

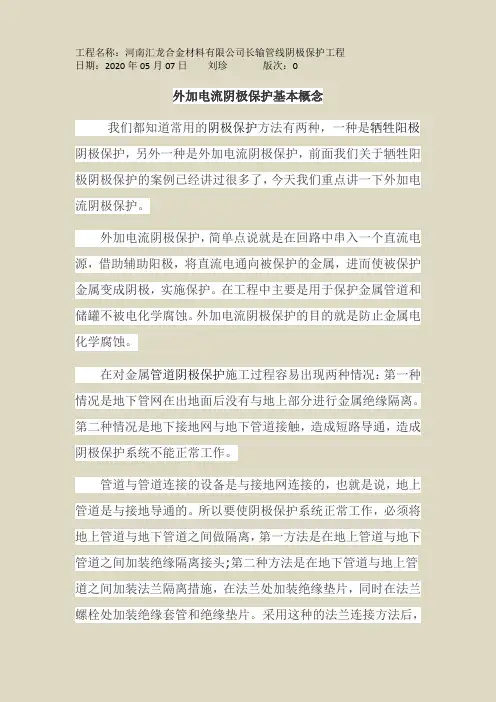

外加电流阴极保护基本概念我们都知道常用的阴极保护方法有两种，一种是牺牲阳极阴极保护，另外一种是外加电流阴极保护，前面我们关于牺牲阳极阴极保护的案例已经讲过很多了，今天我们重点讲一下外加电流阴极保护。
外加电流阴极保护，简单点说就是在回路中串入一个直流电源，借助辅助阳极，将直流电通向被保护的金属，进而使被保护金属变成阴极，实施保护。
在工程中主要是用于保护金属管道和储罐不被电化学腐蚀。
外加电流阴极保护的目的就是防止金属电化学腐蚀。
在对金属管道阴极保护施工过程容易出现两种情况：第一种情况是地下管网在出地面后没有与地上部分进行金属绝缘隔离。
第二种情况是地下接地网与地下管道接触，造成短路导通，造成阴极保护系统不能正常工作。
管道与管道连接的设备是与接地网连接的，也就是说，地上管道是与接地导通的。
所以要使阴极保护系统正常工作，必须将地上管道与地下管道之间做隔离，第一方法是在地上管道与地下管道之间加装绝缘隔离接头;第二种方法是在地下管道与地上管道之间加装法兰隔离措施，在法兰处加装绝缘垫片，同时在法兰螺栓处加装绝缘套管和绝缘垫片。
采用这种的法兰连接方法后，法兰两侧的管道就被电气隔离了。
法兰连接后，要求做连续性测试，如果测试结果是导通的，说明垫片有破损或者某个套管有损伤导致法兰导通。
如果测试结果是断开的，说明采用这种措施达到了电气隔离的目的。
阴极保护系统实际应用过程中，大部分采用第一种方法，也就是在地下管道与地上管道之间加装绝缘隔离连接头。
外加电流阴极保护在大面积和大电流环境中，经济效益比较高，而且电流可以调节，使用寿命较长，而且保护范围比较大，因此在大的管道工程中有着无法取代的地位，但是外加电流阴极保护施工，大部分工作内容在地面以下，属于隐蔽工程。
而一些问题通常是在后期检查、测试的时候才发现。
这时候项目临近中交，地面基本硬化完成，设备也安装完成。
一旦发现问题，处理起来，费时费力，既增加成本，又影响工期。
所以，要在施工过程中，分析潜在的风险和容易出现的问题，及时采取相应措施来规避这些风险、处理好这些问题，从而确保进度、质量和成本控制，使项目顺利竣工，投入运营。
浅谈外加电流阴极保护防腐技术的原理及调试xx北港池集装箱码头三期位于xx东疆港区，码头为钢管桩和预应力砼梁板结构，有1456根Φ1200mm和1708根Φ1000mm钢桩，钢管桩材质为Q345B。
钢管桩位于海洋环境中，存在着潮差区、海水全浸区和海泥区三个严重腐蚀区域，严重威胁着码头的安全运行和长期使用。
因此，对xx北港池集装箱码头三期采用及时有效的防腐保护是十分必要的。
本工程采用的防腐方式为外加电流阴极保护，共分为29个系统对码头3164根钢桩进行保护。
系统的控制采用自动控制和手动控制相结合的方式，并配备了遥控的功能和可视化软件系统，使防腐工作从过去的粗放型管理一步跃进为可视化、数字化、远程化，专业化的先进管理模式，给业主提供了专业的防腐控制形式。
一、外加电流阴极保护介绍1、金属腐蚀基本原理定义：金属在周围介质（常见是气体和液体）作用下，由于化学变化、电化学变化或物理溶解而产生的破坏。
过程：金属在一定的环境介质中经过反应恢复到它的化合物状态，这个腐蚀的过程可用一个总的反应过程表示：金属材料＋腐蚀介质＝腐蚀产物2、外加电流阴极保护原理外加电流保护，即将惰性阳极与外部的直流电源的正极相连，将受保护的钢结构（钢管桩）与外部的直流电源的负极相连。
保护电流是由电源提供的。
这时辅助阳极可选用耐腐蚀的材料（如钛金属）。
当系统工作时，在阳极与的钢管桩之间有电流通过。
使钢管桩表面出现一层薄膜，也就是通常所说的极化薄膜。
该极化薄膜形成阻止腐蚀电池的电位。
在阴极保护中该极化电位可以通过改变电流的方式加以改变，从而可以选择理想的防腐效果。
3、外加电流阴极保护系统特点：（1）可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在最佳保护电位范围内。
（2）使用寿命长，保护周期长。
（3）辅助阳极排流量大，作用半径大，可以保护结构复杂、面积较大的设备及港工建筑。
二、外加电流阴极保护系统组成及功能本外加电流阴极保护系统包括直流电源、辅助阳极、参比电极、监测设备和电缆。
外加电流的阴极保护原理外加电流的阴极保护原理是一种利用外部电源向金属结构施加电流，以减缓或阻止金属结构的腐蚀过程的方法。
这种方法通常用于防止钢铁结构在潮湿、盐碱环境中的腐蚀，以及减少管道、船舶、海洋平台等金属结构的腐蚀速度。
在这种保护原理下，金属结构的腐蚀过程会被转移至外部电流的阳极区，从而保护了金属结构的阴极区。
外加电流的阴极保护原理的基本原理是通过向金属结构施加一个与其自然电位相反的电流，使金属结构的电位向负方向移动，从而使其成为一个电化学上的“阴极”。
这样一来，金属结构的腐蚀过程就会被减缓或阻止，从而达到了保护金属结构的目的。
在实际应用中，外加电流的阴极保护原理通常通过在金属结构表面安装阳极和外部电源来实现。
阳极通常由惰性金属或铁、铝合金制成，外部电源则通过控制器对阳极施加适当的电流。
当外部电流施加到金属结构上时，金属结构的电位会发生变化，从而形成一个保护性的电位。
外加电流的阴极保护原理具有许多优点。
首先，它能够提供持久的保护效果，有效延长金属结构的使用寿命。
其次，它能够在不影响金属结构外观和性能的情况下实现保护效果。
此外，它还能够适应不同环境条件下的保护需求，如海洋环境、土壤环境等。
然而，外加电流的阴极保护原理也存在一些局限性。
首先，它需要一定的设备和技术支持，成本较高。
其次，对于大型金属结构的保护效果可能受到影响，需要进行详细的设计和施工。
此外，外加电流的阴极保护原理在一些特殊环境条件下可能会出现效果不佳的情况，需要谨慎应用。
总的来说，外加电流的阴极保护原理是一种有效的金属结构腐蚀防护方法，通过施加外部电流改变金属结构的电位，实现了对金属结构的保护。
在实际应用中，需要根据具体情况进行详细的设计和施工，以确保保护效果的实现。
同时，也需要注意其局限性，合理选择保护方案，以达到最佳的保护效果。
外加电流的阴极保护原理
阴极保护是一种常用的金属防腐蚀方法。
当金属处于电解质中时，会发生电化学反应，金属表面形成阳极和阴极。
阴极保护的原理就是通过施加外加电流，将金属件的表面设置为阴极，使其与电解质中的阳极直接相连，从而抑制或减少金属腐蚀的发生。
外加电流的阴极保护原理是基于电化学原理的。
施加外加电流后，金属件表面的阴极反应将被加强，阻止阳极反应的进行，从而降低了金属的腐蚀速率。
阴极保护通常通过两种方式实现：
1. 电流阴极保护：在金属件周围放置一个外部供电的电源，使金属件处于恒定的负电位状态，将金属件设为阴极。
由于金属处于阴极状态，金属的电位会变得较低，使其成为电解质中的阴极反应发生的位置。
这样，金属的腐蚀就通过阴极反应得到抑制。
2. 防护层阴极保护：在金属表面涂覆一层可溶性阳极材料或者不溶性阳极材料。
当电流通过涂层时，阳极材料会发生氧化反应，而金属件成为电化学电池中的阴极。
通过这种方式，涂层的阳极材料将受到腐蚀，而金属件则不会受到腐蚀，实现了对金属的保护。
这样，通过施加外加电流，金属阴极保护可以阻止或者减缓金属的腐蚀反应，延长金属的使用寿命。
这种方法广泛应用于海洋设施、油气管道等需要长期暴露于潮湿和腐蚀环境的金属结构。
海洋工程装备种类繁多，主要有：船舶、海洋钻井平台、浮式生产系统等装备。
海洋工程装备体积庞大，且主体多是钢结构制成，他们服役期间长，多达20多年，而且海水腐蚀性很强，海洋工程设备腐蚀破坏，污染海洋环境，甚至出现安全事故，严重危害工作人员安全，海洋工程装备防腐工作越来越多的引起人们的重视。
目前，海洋工程装备防腐方式主要用防腐涂层、牺牲阳极和外加电流保护系统等方法。
防腐涂层可以有效隔绝海水与装备金属面的接触，进而实现防腐。
但在船舶航行、海洋工程设备安装施工过程中涂层会受到破坏，金属表面开始腐蚀。
牺牲阳极保护方法对于海洋工程装备来说，外部悬挂的牺牲阳极增加其航行的阻力，也增加了结构物的重量和额外费用。
在牺牲阳极消耗过程中，其释放的金属离子也会污染周围环境，最主要的是牺牲阳极设计寿命较短，难以满足长期服役装备的需要。
外加电流阴极保护系统具有使用寿命长、保护效果好、维护费用低，可以通过一个AC-DC电源转换产生电压电流，干扰船体金属与海水发生化学反应，从而保护船体不被腐蚀。
一、外加阴极保护原理阴极保护的定义：通过外加直流电源或者比船体表面金属更活跃的金属，将想要保护的金属电位降低至不受腐蚀的电位，使得发生氧化还原化学反应所需的电子通过外加电源的电流或活泼金属给出。
当船体表面金属处于比此电位更低的电位时，该金属就不会参加氧化还原反应了，也就不再受到海水腐蚀。
电化学腐蚀是由于活泼金属与电解质溶液在一起发生氧化还原反应所引起的，与原电池的原理相同。
因为船体是由活泼金属—铁构成的，而海水便是电解质溶液，他们之间发生了氧化还原反应。
由以上化学公式可得：铁失去电子后与氧、水发生反应形成铁锈而溶解在水中，这样周而复始船体就会腐蚀掉。
从正极公式可知得到电子形成氢氧根，那么通过外加电流提供给保护的船体电子，这样船体就不会因为失去电子而被腐蚀，这就是外加电流阴极保护的原理依据。
船体ICCP系统原理如下：二、W轮的外加电流阴极保护系统组成W轮外加电流阴极保护系统由恒电位仪、辅助阳极和阳极屏蔽层、参考电极组成。
外加电流阴极保护原理
阴极保护是一种电化学保护方式，通过施加电流或电位，减少或
消除金属在特定环境中的腐蚀。
外加电流阴极保护正是利用外加电源，将阴极电势维持在一定负值，使得金属在电化学反应中作为还原剂而
获得电子，从而减少或消除金属的腐蚀。
外加电流阴极保护的原理是在被保护的金属结构表面接入一个外
加电源，使保护结构成为一个电化学体系。
在阴极保护中，保护对象
即结构本身成为阴极，而在电路上接入的外加电源则是阴极保护电源。
当外加电源施加一定的电流时，保护对象表面的阴极区域就会获得足
够的电子，以减少或消除金属在特定环境中的化学反应，即腐蚀。
外加电流阴极保护主要应用于金属结构的阴极保护，如海洋平台、码头、桥梁、水闸、油管、煤矿等。
其优点在于保护效果稳定可靠，
而对被保护对象的影响较小，并且可以对不同类型的金属结构进行保护。
需要注意的是，外加电流阴极保护需要进行专业设计，并配合适
当的监测措施，以确保保护效果的稳定性和可靠性。
同时，也需要针
对不同的环境情况和金属结构特性进行不同的设计和调整。
总之，外加电流阴极保护是一种有效的金属结构防腐蚀技术，它
通过外加电源维持阴极电势，减少或消除金属在特定环境中的腐蚀反应，从而达到保护金属结构的目的。

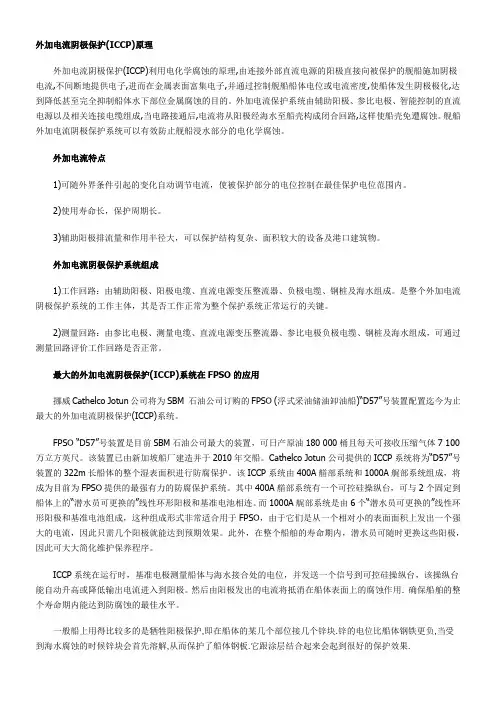

外加电流阴极保护(ICCP)原理外加电流阴极保护(ICCP)利用电化学腐蚀的原理,由连接外部直流电源的阳极直接向被保护的舰船施加阴极电流,不间断地提供电子,进而在金属表面富集电子,并通过控制舰船船体电位或电流密度,使船体发生阴极极化,达到降低甚至完全抑制船体水下部位金属腐蚀的目的。
外加电流保护系统由辅助阳极、参比电极、智能控制的直流电源以及相关连接电缆组成,当电路接通后,电流将从阳极经海水至船壳构成闭合回路,这样使船壳免遭腐蚀。
舰船外加电流阴极保护系统可以有效防止舰船浸水部分的电化学腐蚀。
外加电流特点1)可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在最佳保护电位范围内。
2)使用寿命长，保护周期长。
3)辅助阳极排流量和作用半径大，可以保护结构复杂、面积较大的设备及港口建筑物。
外加电流阴极保护系统组成1)工作回路：由辅助阳极、阳极电缆、直流电源变压整流器、负极电缆、钢桩及海水组成。
是整个外加电流阴极保护系统的工作主体，其是否工作正常为整个保护系统正常运行的关键。
2)测量回路：由参比电极、测量电缆、直流电源变压整流器、参比电极负极电缆、钢桩及海水组成，可通过测量回路评价工作回路是否正常。
最大的外加电流阴极保护(ICCP)系统在FPSO的应用挪威Cathelco Jotun公司将为SBM 石油公司订购的FPSO (浮式采油储油卸油船)“D57”号装置配置迄今为止最大的外加电流阴极保护(ICCP)系统。
FPSO “D57”号装置是目前SBM石油公司最大的装置，可日产原油180 000桶且每天可接收压缩气体7 100万立方英尺。
该装置已由新加坡船厂建造并于2010年交船。
Cathelco Jotun公司提供的ICCP系统将为“D57”号装置的322m长船体的整个湿表面积进行防腐保护。
该ICCP系统由400A艏部系统和1000A艉部系统组成，将成为目前为FPSO提供的最强有力的防腐保护系统。
其中400A艏部系统有一个可控硅操纵台，可与2个固定到船体上的“潜水员可更换的”线性环形阳极和基准电池相连。
外加电流阴极保护原理及参比电极
一、外加电流阴极保护原理
外加电流阴极保护是通过外部电源提供电流，使被保护金属成为阴极，从而防止腐蚀的一种方法。
其原理是将被保护的结构物作为阴极，通过外部电源提供电流，使结构物的电位降低至腐蚀电位以下，从而消除腐蚀电流，实现保护。
二、参比电极
在阴极保护系统中，参比电极是一个非常重要的组成部分。
它主要用于测量被保护结构的电位，从而判断阴极保护效果。
根据不同的用途和特性，参比电极有多种类型。
1.零电位参比电极
零电位参比电极是最常用的参比电极之一，其电位接近于零。
常见的零电位参比电极有铜/硫酸铜电极、银/氯化银电极等。
这些电极的优点是电位稳定，使用方便，适用于各种介质和环境。
2.单一金属参比电极
单一金属参比电极是由单一金属制成的电极，其电位与该金属在电解质中的腐蚀电位有关。
常用的单一金属参比电极有镁、铝、锌等。
这些电极的优点是电位较稳定，适用于阳极保护系统。
3.饱和甘汞电极
饱和甘汞电极是一种常用的参比电极，由汞、甘汞和溶液组成。
该电极的电位与甘汞的浓度和溶液的组成有关。
饱和甘汞电极的优点是电位稳定，使用寿命长，适用于各种介质和环境。
4.银-氯化银电极
银-氯化银电极是一种常用的参比电极，由银和氯化银组成。
该电极的电位与氯化银的浓度和温度有关。
银-氯化银电极的优点是电位稳定，使用寿命长，适用于淡水和海水介质。
外加电流阴极保护(ICCP)原理外加电流阴极保护(ICCP)利用电化学腐蚀的原理,由连接外部直流电源的阳极直接向被保护的舰船施加阴极电流,不间断地提供电子,进而在金属表面富集电子,并通过控制舰船船体电位或电流密度,使船体发生阴极极化,达到降低甚至完全抑制船体水下部位金属腐蚀的目的。
外加电流保护系统由辅助阳极、参比电极、智能控制的直流电源以及相关连接电缆组成,当电路接通后,电流将从阳极经海水至船壳构成闭合回路,这样使船壳免遭腐蚀。
舰船外加电流阴极保护系统可以有效防止舰船浸水部分的电化学腐蚀。
外加电流特点1)可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在最佳保护电位范围内。
2)使用寿命长，保护周期长。
3)辅助阳极排流量和作用半径大，可以保护结构复杂、面积较大的设备及港口建筑物。
外加电流阴极保护系统组成1)工作回路：由辅助阳极、阳极电缆、直流电源变压整流器、负极电缆、钢桩及海水组成。
是整个外加电流阴极保护系统的工作主体，其是否工作正常为整个保护系统正常运行的关键。
2)测量回路：由参比电极、测量电缆、直流电源变压整流器、参比电极负极电缆、钢桩及海水组成，可通过测量回路评价工作回路是否正常。
最大的外加电流阴极保护(ICCP)系统在FPSO的应用挪威Cathelco Jotun公司将为SBM 石油公司订购的FPSO (浮式采油储油卸油船)“D57”号装置配置迄今为止最大的外加电流阴极保护(ICCP)系统。
FPSO “D57”号装置是目前SBM石油公司最大的装置，可日产原油180 000桶且每天可接收压缩气体7 100万立方英尺。
该装置已由新加坡船厂建造并于2010年交船。
Cathelco Jotun公司提供的ICCP系统将为“D57”号装置的322m长船体的整个湿表面积进行防腐保护。
该ICCP系统由400A艏部系统和1000A艉部系统组成，将成为目前为FPSO提供的最强有力的防腐保护系统。
其中400A艏部系统有一个可控硅操纵台，可与2个固定到船体上的“潜水员可更换的”线性环形阳极和基准电池相连。
某轮，第二个特检周期修船时，发现舵叶烂穿，船体钢板水下部分表面凹坑状腐蚀，：舵叶底部烂损和舵球腐蚀究其原因，是船体外加电流阴极保护装置使用不当和维护不良，左右两侧的辅助阳极损坏就是明证。
调查发现，该装置的工作原理、操作方法、参数调节、口常维护等，船员知之甚少，因而也不重视，甚至船到了淡水水域也未及时停止该装置的工作。
为此，本文介绍其工作原理和维护要点。
1船体外加电流阴极保护装置的原理1.1电化学腐蚀船体是钢结构。
钢是铁与碳和其他元素组成的合金。
其中，铁比其它元素更易失去电子，电位较高。
船体常年浸泡在海水中，而海水是强电解质。
铁元素失去电子成为正极:铁元素失去的电子，经过海水这个电解质到达其他元素；其他元素获得电子成为负极。
这样就形成了一个个微电池，但并不腐蚀钢铁。
关键在于海水中存在溶解氧。
这些溶解氧在海水中呈负离子状态，必然与失去电子成为正极的铁结合生成氧化铁，这就是电化学腐蚀。
在船体与海水接触部位表面的化学腐蚀、海生物腐蚀、运动磨损腐蚀、杂散电流腐蚀等各种腐蚀中，电化学腐蚀最严重。
电化学腐最人特点是，仅腐蚀阳极区域，不腐蚀阴极区域。
1.2船体外加电流阴极保护装置工作原理船体外加电流阴极保护装置，就是根据这一特点，在船体上安装辅助阳极，用船上装备的直流电源，对辅助阳极和船体施加外加保护电流并自动调节电流大小，使船体（浸水部分）、舵和推进器保持负电位（阴极化），大幅降低船体的电化学腐蚀。
外加电流阴极保护装置，主要由直流电源（恒电位仪）、辅助阳极、参比电极、阳极屏蔽层、舵和推进器轴的接地装置等组成。
（1）直流电源直流电源，实际是一个高稳定性和高可靠性的整流器：・由船上交流电网供电，输出16~24V直流电：•使用恒电位仪，自动调整输出电流。
船体外加电流阴极保护装置需要的电流，受外界多种因素影响，变化很人。
为了提高电源的可靠性和稳定性，直流电源使用全系列集成模块电路的“恒电位仪”。
鉴于其在电源装置中的核心地位，船体外加电流阴极保护装置的直流电源也常称作“恒电位仪”。
外加电流的阴极保护原理和方程式1. 阴极保护原理概述阴极保护是利用外部电流干预金属结构的电化学过程，以抑制金属的腐蚀。
在腐蚀过程中，金属在阳极区域失去电子，而在阴极区域接收电子。
通过向金属表面施加外加电流，可以使金属在阴极区域吸收更多的电子，从而减缓甚至停止腐蚀过程。
2. 外加电流的作用机制外加电流能够改变金属表面的电位，使金属处于更加稳定的电化学状态。
外加电流还能够促进阴极反应的进行，使金属表面形成致密的保护膜，从而提高金属的耐腐蚀性能。
3. 阴极保护方程式阴极保护过程中涉及的主要方程式包括极化曲线方程、Faraday 定律和Nernst 方程。
极化曲线方程描述了金属表面的极化行为，而Faraday 定律则描述了外加电流与金属腐蚀速率之间的关系。
Nernst 方程则揭示了溶液中阴极与阳极反应的动力学过程。
4. 我的个人观点和理解阴极保护作为一种重要的腐蚀控制技术，对于延长金属结构的使用寿命、提高设备的安全性具有重要意义。
在实际工程中，我们需要充分理解阴极保护的原理和方程式，并结合具体情况进行科学设计和应用。
只有在深入理解的基础上，才能更好地发挥阴极保护技术的效果。
5. 总结外加电流的阴极保护原理及方程式是阴极保护领域的重要内容，它揭示了金属腐蚀抑制的重要机制和量化方法。
通过学习和理解这些原理和方程式，我们能够更好地应用阴极保护技术，保护金属结构，延长使用寿命。
结合自身的实际经验和对阴极保护技术的理解，我们可以在工程实践中更加灵活地运用这一技术，为工程建设和设备运行提供更可靠的保障。
以上就是我撰写的有关外加电流的阴极保护原理和方程式的文章，希望能够满足你的要求。
如有需要，欢迎提出修改意见。
阴极保护技术是一种常用的腐蚀控制方法，通过外加电流干预金属结构的电化学过程，从而有效地抑制金属的腐蚀。
在实际工程中，阴极保护技术广泛应用于海洋工程、石油化工、管道输送等领域，以延长金属结构的使用寿命、提高设备的安全性。
牺牲阳极阴极保护与外加电流阴极保护电化学腐蚀防护是工业装置防腐中极其重要的一环。
相对纯化学腐蚀，电化学腐蚀速率快，危害性更大。
为保证工业设备、设施的使用安全，延缓在强腐蚀环境下的使用寿命，必要的情况下应采取阴极保护。
牺牲阳极和外加电流阴极保护。
牺牲阳极：在被保护金属上连接电位更低的金属牺牲阳极，优先腐蚀牺牲阳极，保护高电位金属。
外加电流：保护回路中连接直流电源，使被保护金属成为阴极。
外加电流阴极保护系统包括：被保护机构、恒电位仪（阴极保护电源）、辅助阳极（包括深井阳极、浅埋阳极、柔性阳极、网状阳极等）、电位测试系统（参比电极）以及相关的电缆等。
深井阳极埋深大，此时土壤电阻率低，可降低外加电流阴极保护的能耗。
但深井阳极对地质条件、地下水位等要求高，对构筑物、地下管网有干扰，且需要钻深孔，施工复杂且费用高。
柔性阳极目前应用越来越广泛，包括导电聚合物线性阳极和混合金属氧化物阳极（MMO）。
施工方便，适应性广，对其他构筑物干扰小。
如何选择阴极保护方式综合考虑外界腐蚀条件，土壤电阻率，技术方案，工程规模，两种阴极保护方式的特点，经济性等，再结合工程实例。
（1）储罐内壁宜采用牺牲阳极，外壁宜采用外加电流阴极保护；（2）恶劣腐蚀条件下或土壤电阻率高的环境，优选外加电流保护，因为驱动电压恒定，阴极保护电流控制灵活；（3）工程规模大、需要保护整个罐区或者大范围的长输管道，优选外加保流保护方式；（4）邻近的金属构筑物不能被干扰时，优选牺牲阳极保护；（5）因外加电流阴极保护一次投资大，长期耗电且需要人员维护，消耗资金多，须进行经济性比选。
引用：GB50393钢质石油储罐防腐蚀工程技术标准GB／T21448埋地钢质管道阴极保护技术规范。
阴极保护法阴极保护法是一种常用的金属腐蚀防护方法，通过在金属表面施加一定的电流，使其成为阴极而得以保护。
该方法被广泛应用于各种金属结构和设备的保护，以延长其使用寿命并降低维护成本。
原理阴极保护法的原理基于电化学反应，即利用外加电流使金属表面的活性变化，从而减少或避免金属的腐蚀。
当金属处于电化学反应环境中时，其表面会发生氧化或还原反应。
阴极保护法通过在金属表面施加一定的电流，使金属表面成为阴极并进行还原反应，从而阻止腐蚀反应的发生。
具体而言，阴极保护法有两种常见的应用方式：外部电流阴极保护和阳极保护。
外部电流阴极保护外部电流阴极保护是通过将外部电源与金属结构相连，施加一定的电流，使金属结构成为阴极，从而防止腐蚀反应的发生。
这种方法适用于金属结构埋入土壤或浸泡在水中等介质中的情况。
在外部电流阴极保护中，首先需要在金属结构表面涂覆一层电绝缘层，以防止电流外泄。
然后，在金属结构上设置一个或多个阴极，通常使用铝或镁合金制成。
外部电源将电流引入阴极，通过电解液传输到金属结构表面，从而防止腐蚀反应的发生。
阳极保护阳极保护是通过在金属结构周围放置一个或多个阳极，将阳极与金属结构相连，并通过电解液使阳极产生一定的电流，从而保护金属结构。
这种方法适用于金属结构暴露在大气中或液体流动环境中的情况。
在阳极保护中，阳极可以使用铝、镁或锌等活性更高的金属制成。
阳极和金属结构之间通过电解液连接，形成一个电化学反应环境。
阳极通过电解液中的氧化反应生成电流，而金属结构则成为阴极，从而防止金属的腐蚀。
应用领域阴极保护法被广泛应用于以下领域：1.石油和天然气工业：阴极保护法可用于石油和天然气管线、储罐等设备的保护，减少金属的腐蚀，延长设备的使用寿命。
2.水处理行业：阴极保护法可用于水处理设备、管道等金属结构的防腐保护。
3.船舶和海洋工程：阴极保护法可用于船舶、海洋平台等金属结构的防腐保护，延长使用寿命。
4.建筑行业：阴极保护法可用于混凝土结构中的钢筋防腐，防止钢筋锈蚀。
外加电流阴极保护法简介外加电流阴极保护法是电化学保护法的其中一种，电化学保护又分阴极保护法和阳极保护法，其中阴极保护法又分为牺牲阳极保护法和外加电流保护法。
这种方法通过外加直流电源以及辅助阳极，迫使电子从土壤流向被保护金属，使被保护金属结构电位高于周围环境来进行保护。
一、系统组成外加电流阴极保护系统由以下几部分组成：辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
此外，为使阳极输出的保护电流更均匀，避免阳极附近结构物产生过保护，有时在阳极周围还须涂刷阳极屏蔽层。
二、直流电源在外加电流阴极保护系统中，需要有一个稳定的直流电源，以提供保护电流。
广泛使用的有整流器和恒电位仪两种。
一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器。
但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在最佳保护范围内。
所有能发出直流电的电源，都是可以作为外加电流阴极保护系统的电源。
在外加电流阴极保护系统中使用的电源的类型有：整流器、恒电位仪；太阳能电池；发电机；风力发电机；热点电池。
整流器和其他外加电流系统的电源类型相比较，经济节省操作简单。
外加电流阴极保护系统的电源，其基本要求有：输出恒电位、恒电压、恒电流；同步通断功能；数据远传、远控功能。
恒电位仪的输出电压限定在50V以内，当工程需要更高的输出电压时，必须做好对阳极地床的防护措施。
在工程中广泛使用的恒电位仪主要有三类：●可控硅恒电位仪●磁饱和恒电位仪●晶体管恒电位仪。
可控硅恒电位仪功率较大、体积较小，但过载能力不强。
磁饱和恒电位仪紧固耐用，过载能力强，但体积比较大，加工工艺也比较复杂。
晶体管恒电位仪输出平稳、无噪声、控制精度较高，但线路较复杂。
外加电流阴极保护法的组成一、辅助阳极辅助阳极的作用是将直流电源输出的直流电流由介质传递到被保护的金属结构上。
可作辅助阳极的材料有很多，如废钢铁、石墨、铅银合金、高硅铸铁、镀铂钛、包铂铌以及混合金属氧化物电极等。
外加电流阴极保护原理
外加电流阴极保护是一种常用的金属防腐蚀技术，通过外部电流的作用，将金
属表面的阳极反应转化为阴极反应，从而达到保护金属的目的。
在实际工程中，外加电流阴极保护技术被广泛应用于各种金属结构的防腐蚀工程中，如海洋平台、船舶、桥梁、管道等。
本文将对外加电流阴极保护的原理进行详细介绍，希望能够为相关工程技术人员提供一定的参考和帮助。
外加电流阴极保护的原理是利用外部电源向金属结构输送一定的电流，使金属
结构成为电化学反应中的阴极，从而抑制金属的阳极反应，达到保护金属的目的。
在外加电流的作用下，金属结构表面形成一层保护膜，有效阻止了金属表面的腐蚀反应，延长了金属结构的使用寿命。
外加电流阴极保护的原理主要包括两个方面，一是电化学原理，二是金属腐蚀
的防护原理。
首先是电化学原理。
外加电流阴极保护是基于电化学原理的一种防腐蚀技术。
金属在电解质溶液中会发生阳极和阴极两种反应。
阳极反应会导致金属的腐蚀，而阴极反应则是一种还原反应，可以抑制金属的腐蚀。
当外加电流作用于金属结构时，金属结构成为电路中的阴极，在电化学反应中起到保护作用，抑制了金属的腐蚀。
其次是金属腐蚀的防护原理。
外加电流阴极保护通过改变金属结构表面的电位，使金属结构成为电化学反应中的阴极，从而减缓了金属的腐蚀速度。
在外加电流的作用下，金属结构表面会形成一层保护膜，有效隔离了金属与外部介质的接触，减少了金属的腐蚀。
外加电流阴极保护技术具有一定的优点，例如对金属结构的保护效果好、施工
周期短、成本低廉等。
但是在实际应用中也存在一些问题，如电流密度分布不均匀、电极材料的选择等。
因此，在实际工程中需要根据具体情况进行合理的设计和施工，以确保外加电流阴极保护技术的有效性和可靠性。
总之，外加电流阴极保护技术是一种重要的金属防腐蚀技术，通过外部电流的作用，可以有效地保护金属结构，延长其使用寿命。
在今后的工程实践中，外加电流阴极保护技术将会得到更广泛的应用和发展。
