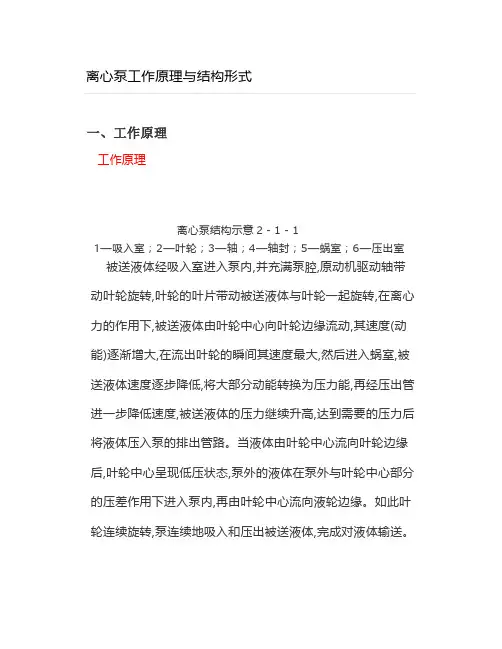

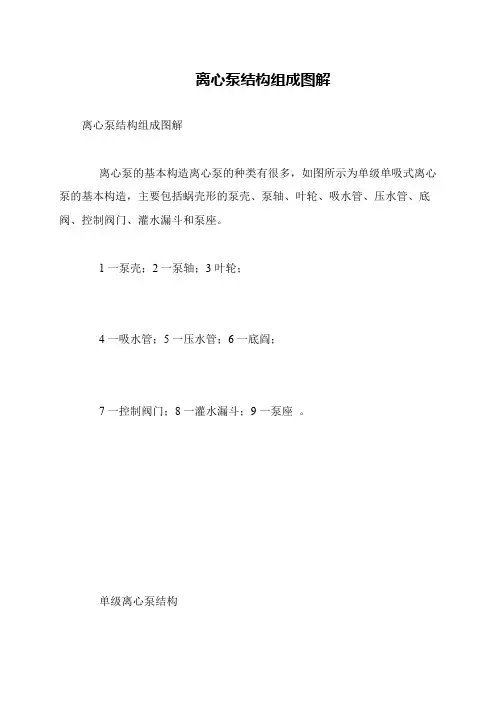

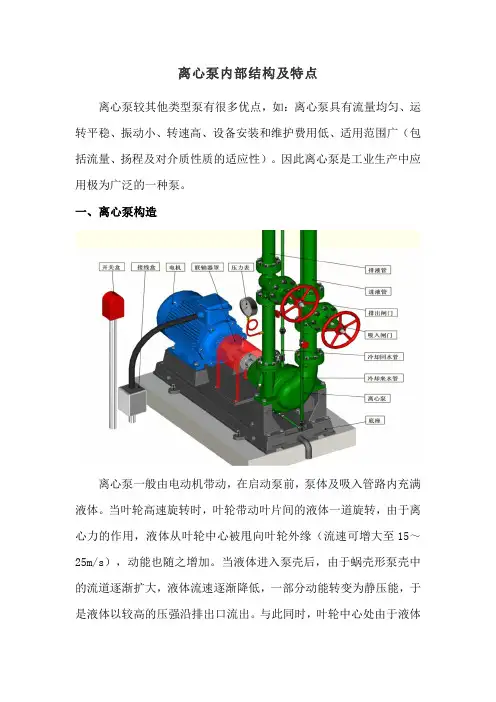

离心泵工作原理与结构形式一、工作原理工作原理离心泵结构示意2－1－11—吸入室；2—叶轮；3—轴；4—轴封；5—蜗室；6—压出室被送液体经吸入室进入泵内,并充满泵腔,原动机驱动轴带动叶轮旋转,叶轮的叶片带动被送液体与叶轮一起旋转,在离心力的作用下,被送液体由叶轮中心向叶轮边缘流动,其速度(动能)逐渐增大,在流出叶轮的瞬间其速度最大,然后进入蜗室,被送液体速度逐步降低,将大部分动能转换为压力能,再经压出管进一步降低速度,被送液体的压力继续升高,达到需要的压力后将液体压入泵的排出管路。
当液体由叶轮中心流向叶轮边缘后,叶轮中心呈现低压状态,泵外的液体在泵外与叶轮中心部分的压差作用下进入泵内,再由叶轮中心流向液轮边缘。
如此叶轮连续旋转,泵连续地吸入和压出被送液体,完成对液体输送。
只有在泵腔内充满液体时,液体从叶轮中心流向边缘后,在叶轮中心部分才能形成低压区,泵才正常和连续地输送液体。
为此离心泵启动前,必须将泵内充满液体,排净空气，称作灌泵。
二、结构（一）主要结构型式1.卧式单级单吸离心泵卧式单级单吸离心泵在炼油化工生产装置中应用的数量最多,一般用于炼油化工生产的进料泵、回流泵、循环泵和产品泵等。
2.卧式单级双吸离心泵在炼油化工生产中常用作回流泵、塔底泵及冷却塔水泵等。
图2-1-2卧式单级单吸离心泵图2-1-3 卧式单级双吸离心泵1—支撑；2—泵轴；3—托架；4—轴封；5—泵盖；6—叶轮；7—泵壳3.卧式多级离心泵在炼油化工生产中主要用于锅炉和废热锅炉给水泵,高压液氨输送泵, 高压甲铵泵和铜氨液泵等。

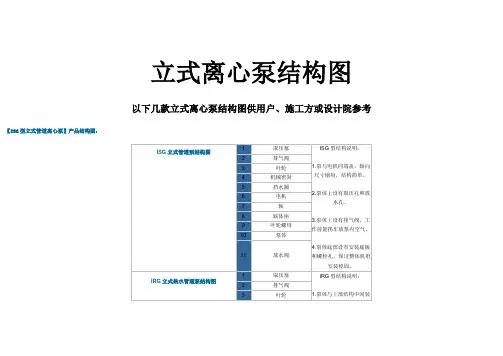

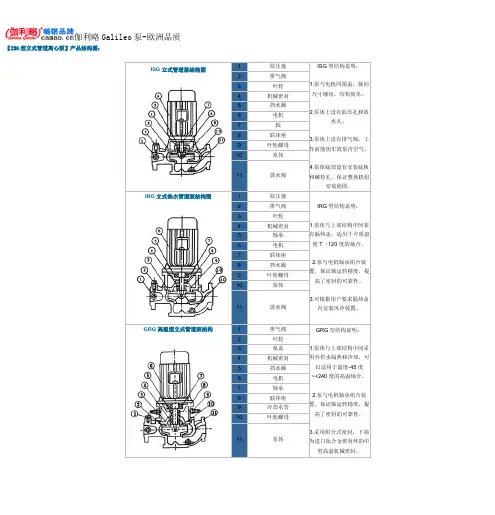

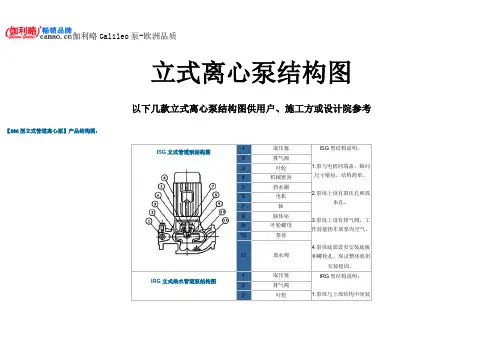

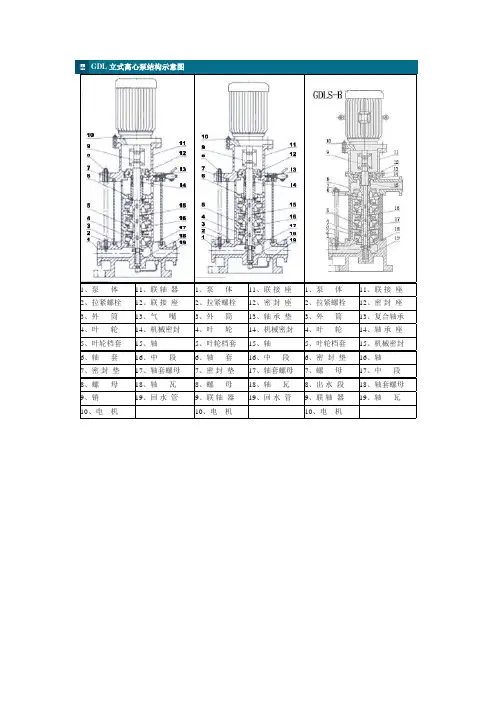

4.立式离心泵立式离心泵其安装基础的顶面为 NPSH 计算准面,故可得到较大的NPSHA值,有利于防止汽蚀。
炼油化工生产中,立式离心泵主要用于输送液氨、液态烃( 甲烷、乙烷、乙烯、丙烯等 ),以及液氧、液氮等物料的产品泵、给料泵、塔底泵和回流泵等。
图2-1-4 分段式多级离心泵图2-1-5水平剖分式多级离心泵图2-1-6 筒式多级离心泵5.液下泵液下泵属于立式离心泵的一种(见图2-1-8)。
