配电线路短路电流计算方法综述

电力设备的短路电流计算与分析方法电力设备的短路电流计算与分析方法是电力系统设计和运行中非常重要的一环。

短路电流是指在电力设备出现故障时，电流在短路路径上瞬间升高的现象。

正确计算和分析短路电流对于保护设备和确保电力系统的安全稳定运行至关重要。

本文将介绍电力设备的短路电流计算方法和相关的分析技术。

一、短路电流计算方法1.1 对称分量法对称分量法是一种常用的短路电流计算方法。

该方法假设电力系统中的故障电流由正序、负序和零序组成，通过计算这三个分量的短路电流，得到总的短路电流。

正序短路电流表示电流中的三相分量完全相等，负序短路电流表示电流中的三相分量相互交换相位，零序短路电流表示电流中的三相分量相互平衡。

1.2 消弧线圈法消弧线圈法是另一种常用的短路电流计算方法。

在电力系统的高压侧和低压侧添加消弧线圈，通过计算这两个线圈的电压和电流得到短路电流。

消弧线圈能够有效地减小短路电流的幅值，保护电力设备免受电流的冲击。

根据具体的系统参数和运行情况，可以选取合适的消弧线圈参数来计算短路电流。

1.3 电力系统分析软件随着计算机技术的发展，越来越多的电力系统分析软件被开发出来。

这些软件能够模拟电力系统的运行状态，利用数学计算和仿真算法快速准确地计算短路电流。

通过输入电力系统的拓扑结构、电气参数和负载情况，软件可以自动计算各个节点和设备的短路电流。

这种方法不仅提高了计算效率，还减少了人工计算中可能出现的错误。

二、短路电流分析方法2.1 短路电流的影响因素分析在进行短路电流分析时，需要考虑一些影响短路电流的因素。

例如，电源的电压、电力设备的短路容量、电缆和导线的阻抗等。

这些因素对短路电流的大小和分布都有一定的影响。

通过分析这些因素，可以更好地理解电力系统中的短路电流行为，并采取相应的措施来提高电力系统的安全性。

2.2 短路电流的故障识别与定位短路电流的故障识别与定位是电力系统运行中重要的任务。

当系统发生故障时，准确地识别和定位故障点，可以快速采取措施进行修复，以避免故障扩大和影响到正常运行。

电力系统短路电流计算电力系统短路电流计算是电力系统设计和运行中非常重要的一项工作。

短路电流是指在系统发生故障时电流的最大值，通常由短路电流计算来确定。

短路电流的计算对于保护设备的选择、电路设计和系统运行状态的分析都具有重要意义。

短路电流计算主要分为对称分量法和非对称分量法两种方法。

下面将对这两种方法进行详细介绍。

1.对称分量法：对称分量法是一种传统的短路电流计算方法，它将三相电流分解为正序、负序和零序三个对称分量，然后再计算每个分量的短路电流。

对称分量法的计算步骤如下：a.首先需要确定系统的短路电流初始值。

可以通过测量系统的各个节点电压和电流来获得。

一般来说，短路电流初始值取系统额定电流的2-3倍。

b.将系统的正常运行条件下的三相电流表示为复数形式：iA,iB和iC。

c.计算三相电流的正序分量：I1=(iA+α^2*iB+α*iC)/3，其中α=e^(j2π/3)，j为虚数单位。

d.计算三相电流的负序分量：I2=(iA+α*iB+α^2*iC)/3e.计算三相电流的零序分量：I0=(iA+iB+iC)/3f.计算每个分量的短路电流。

可以使用短路电流公式和阻抗矩阵来计算。

例如，正序分量的短路电流I1'=Z1*I1，其中Z1为正序阻抗。

g.将三个分量的短路电流叠加得到总的短路电流。

2.非对称分量法：非对称分量法是一种更加准确的短路电流计算方法，它考虑了系统故障时的非对称特性，可以更好地反映系统的短路电流分布。

非对称分量法的计算步骤如下：a.获取系统正常运行条件下的三相电流。

b. 将三相电流转换为abc坐标系下的矢量形式。

c.计算叠加故障电流矢量。

d. 将叠加故障电流矢量转换为dq0坐标系的正序、负序和零序分量。

e.根据正、负、零序分量计算短路电流。

非对称分量法相比于对称分量法更加准确，但在计算过程中需要考虑更多的参数和细节，计算复杂度较高。

需要注意的是，短路电流计算是在假设系统中所有设备均采用理想的电气参数的情况下进行的。

电力设备的短路电流计算与分析电力设备的短路电流计算与分析是电力系统中一个重要的工程问题，对保障电力设备的安全运行和系统的稳定性具有重要意义。

本文将就短路电流的定义、计算方法以及短路电流对电力设备的影响等方面展开论述，以期对读者有所启发。

一、短路电流的定义短路电流是指在电力系统中，当系统中某一点出现故障时，由于电流的自动产生，电流从高压侧短路至低压侧的现象。

短路电流的大小与电力系统的电压、电容、电阻等因素有关，它是计算电力设备的过载能力和抗短路能力的重要参考依据。

二、短路电流的计算方法1. 对称短路电流计算：对称短路电流是指三相电流都相等的短路电流。

根据对称短路电流的计算方法，可以通过使用电路图、节点分析法、KVL和KCL等方法进行计算。

2. 不对称短路电流计算：不对称短路电流是指三相电流不相等的短路电流。

对于不对称短路电流的计算，需要考虑电力系统的各种参数，例如电抗器、变压器、电容器等。

常用的计算方法有改进的对称分量法、有限元法、直流等效法等。

三、短路电流对电力设备的影响1. 短路电流对发电机的影响：短路电流会导致发电机产生巨大的电机力矩，对机组设备和轴承产生较大的力矩影响，从而影响机组的可靠性和运行稳定性。

2. 短路电流对变压器的影响：短路电流会导致变压器的电磁力瞬时增大，使变压器的线圈、磁心受力加剧，从而影响变压器的可靠性和安全运行。

3. 短路电流对开关设备的影响：短路电流通过开关设备时，会产生较大的电流和电弧，对开关设备的触头、隔离机构和弹簧等引起较大的机械应力，增加开关设备损坏的风险。

4. 短路电流对电缆的影响：短路电流通过电缆时，由于电流的瞬时增大，会导致电缆的电介质击穿，引发短路故障。

四、短路电流分析在电力设备设计中的应用1. 电力设备选型：通过对短路电流的计算和分析，可以了解电力设备的额定电流和额定短时电流冲击能力，从而选择合适的电力设备以满足系统的要求。

2. 电网规划与改造：短路电流分析可以为电网的规划和改造提供依据，以满足电力系统对电力设备的容错能力和抗干扰能力需求。

短路电流的计算方法短路电流是指电路中发生短路故障时的电流值。

短路故障指电路中两个或多个电气元件之间的绝缘失效或直接发生短路连接。

短路电流的计算方法需要考虑电源电压、电路阻抗、短路位置等因素。

下面将详细介绍短路电流的计算方法。

1.短路电流基本概念短路电流是指从电源到发生短路故障处的电流。

短路电流的大小直接取决于电源的供电能力和短路处的阻抗。

短路电流一般分为对称短路电流和非对称短路电流两种。

2.对称短路电流计算对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差相同。

对称短路电流的计算一般通过复数法或者对称分量法来进行。

（1）复数法：首先需要获得正常工作条件下电路的电压和电流的复数表示形式，即用复数表示的幅值和相位。

然后根据发生短路故障时电路的分析，将短路电流的每一个分量都转换成复数，然后通过复数的叠加原理，将每个分量的复数相加得到短路电流的复数。

（2）对称分量法：对称分量法是将实际电流分解成对称分量和零序分量的和，其中对称分量包括正序、负序和零序的幅值，计算对称短路电流时只需要考虑对称分量。

对称分量法适用于计算对称短路电流较为复杂的电力系统。

3.非对称短路电流计算非对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差不同。

非对称短路电流的计算需要考虑不同相电流的不同阻抗和各相电源之间的相位差。

非对称短路电流计算的方法有很多，比较常用的方法包括：（1）等效电路法：等效电路法是通过将非对称短路问题转化为等效电路的问题来进行计算。

首先根据故障点的实际情况，绘制等效电路图，然后根据等效电路的特性进行计算。

（2）解析法：解析法是通过对非对称电路进行解析计算，得到各相之间的电流和相位差。

这种方法一般适用于较为简单的电路。

（3）数值法：数值法是通过数值计算的方式来求解非对称短路电流。

数值法的计算过程较为繁琐，但是对于复杂的电路系统可以得到较为准确的结果。

总结：短路电流的计算方法需要根据具体的电路型号和故障情况进行选择。

短路电流具体实际步骤计算，请大家参考！1. 短路电流计算参考<<电力工程电气设计手册>>电气一次部分第四章相关内容进行计算。

1.1. 计算条件基准容量：Sj = 100 MVA10kV基准电压：U1j = 10.5 kV0.38kV基准电压：U2j = 0.399 kV短路节点 (d2) 短路电流计算时间：t= 0秒短路节点 (d2) 短路假想时间：tj= 0秒短路节点 (d3) 短路电流计算时间：t= 0秒短路节点 (d3) 短路假想时间：tj= 0秒短路节点 (d1) 短路电流计算时间：t= 0秒短路节点 (d1) 短路假想时间：tj= 0秒1.1.1. 系统编号：C1单相短路容量：=200 MVA1.1.1. 双绕组变压器编号：ZB1电压：10/0.4 kV型号：S9-M-2000/10F额定容量：Se = 2000 MVA短路电压百分比：Ud% = 4.5中性点接地电阻：Z =正序阻抗标么值：= 2.25零序阻抗标么值：=01.1.1. 线路编号：L1电压：Ue = 10 kV型号：通用截面：S = 95 mm2根数：n = 1正序阻抗：X1 = 0.214Ω/km 零序阻抗：X0 = 0.0749Ω/km 长度：L = 0.5 km正序阻抗标么值：= 0.0971零序阻抗标么值：= 0.034编号：L2电压：Ue = 0.38 kV型号：通用截面：S = 25 mm2根数：n = 1正序阻抗：X1 = 0.745Ω/km 零序阻抗：X0 = 0.2607Ω/km 长度：L = 0.2 km正序阻抗标么值：= 93.5924零序阻抗标么值：= 32.75731.1. 短路电流计算1.1.1. 系统等值简化阻抗图正序阻抗图：负序阻抗图：零序阻抗图：请点击此1.1.1. 短路电流计算结果短路节点:d1电压等级:10.5kV 三相短路:系统对短路点等值阻抗：= 0.597001短路电流周期分量：= 9.21 kA短路容量：= 167.5 MVA短路冲击电流峰值：= 20.84 kA短路电流全电流最大有效值：= 12.079 kA0秒短路电流非周期分量：= 13.025 kA0秒短路电流非周期分量：= 13.025 kA变压器中性点合计值：0 kA 单相短路:系统对短路点等值阻抗：= 1.728短路电流周期分量：= 9.546 kA短路容量：= 173.61 MVA短路冲击电流峰值：= 21.6 kA短路电流全电流最大有效值：= 12.519 kA0秒短路电流非周期分量：= 13.5 kA0秒短路电流非周期分量：= 13.5 kA变压器中性点合计值：0 kA 两相短路:系统对短路点等值阻抗：= 1.194短路电流周期分量：= 7.976 kA短路容量：= 145.06 MVA短路冲击电流峰值：= 18.048 kA短路电流全电流最大有效值：= 10.46 kA0秒短路电流非周期分量：= 11.28 kA0秒短路电流非周期分量：= 11.28 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 0.878997短路电流周期分量：= 9.389 kA短路容量：= 170.75 MVA短路冲击电流峰值：= 21.245 kA短路电流全电流最大有效值：= 12.314 kA0秒短路电流非周期分量：= 13.278 kA0秒短路电流非周期分量：= 13.278 kA变压器中性点合计值：0 kA短路节点:d2电压等级:0.399kV 三相短路:系统对短路点等值阻抗：= 2.847短路电流周期分量：= 50.82 kA短路容量：短路冲击电流峰值：= 114.993 kA短路电流全电流最大有效值：= 66.65 kA0秒短路电流非周期分量：= 71.87 kA0秒短路电流非周期分量：= 71.87 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：= 7.94401短路电流周期分量：= 54.64 kA短路容量：= 75.52 MVA短路冲击电流峰值：= 123.636 kA短路电流全电流最大有效值：= 71.66 kA0秒短路电流非周期分量：= 154.546 kA0秒短路电流非周期分量：= 154.546 kA变压器中性点合计值：54.64 kA 两相短路:系统对短路点等值阻抗：= 5.69402短路电流周期分量：短路容量：= 30.42 MVA短路冲击电流峰值：= 99.606 kA短路电流全电流最大有效值：= 57.732 kA0秒短路电流非周期分量：= 62.254 kA0秒短路电流非周期分量：= 62.254 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 4.104短路电流周期分量：= 53.01 kA短路容量：= 73.26 MVA短路冲击电流峰值：= 119.948 kA短路电流全电流最大有效值：= 69.522 kA0秒短路电流非周期分量：= 149.934 kA0秒短路电流非周期分量：= 149.934 kA变压器中性点合计值：53.01 kA 短路节点:d3电压等级:0.399kV 三相短路:系统对短路点等值阻抗：= 96.4404短路电流周期分量：= 1.5 kA短路容量：= 1.04 MVA短路冲击电流峰值：= 3.394 kA短路电流全电流最大有效值：= 1.967 kA0秒短路电流非周期分量：= 2.121 kA0秒短路电流非周期分量：= 2.121 kA变压器中性点合计值：0 kA 单相短路:系统对短路点等值阻抗：= 227.9短路电流周期分量：= 1.905 kA短路容量：= 2.64 MVA短路冲击电流峰值：= 4.311 kA短路电流全电流最大有效值：= 2.498 kA0秒短路电流非周期分量：= 5.388 kA0秒短路电流非周期分量：= 5.388 kA变压器中性点合计值：1.905 kA 两相短路:系统对短路点等值阻抗：= 192.9短路电流周期分量：= 1.299 kA短路容量：= 0.9 MVA短路冲击电流峰值：= 2.939 kA短路电流全电流最大有效值：= 1.704 kA0秒短路电流非周期分量：= 1.837 kA0秒短路电流非周期分量：= 1.837 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 122.1短路电流周期分量：= 1.841 kA短路容量：= 2.54 MVA短路冲击电流峰值：= 4.166 kA短路电流全电流最大有效值：= 2.414 kA0秒短路电流非周期分量：= 5.208 kA0秒短路电流非周期分量：= 5.208 kA变压器中性点合计值：1.841 kA1.1.1. 计算结果表三相短路计算结果表顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 167.5 20.84 12.079 9.21 9.21 1 0 02. 2 0.38kV d2 35.12 114.993 66.65 50.82 50.82 1 0 03. 3 0.38kV d3 1.04 3.394 1.967 1.5 1.5 1 0 0单相短路计算结果表顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 173.61 21.6 12.519 9.546 9.546 1 0 02. 2 0.38kV d2 75.52 123.636 71.66 54.64 54.64 1 0 03. 3 0.38kV d3 2.644.311 2.498 1.905 1.905 1 0 0两相短路计算结果表两相对地短路计算结果表处输入图片描述顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 145.06 18.048 10.46 7.976 7.976 1 0 02. 2 0.38kV d2 30.42 99.606 57.732 44.02 44.02 1 0 03. 3 0.38kV d3 0.9 2.939 1.704 1.299 1.299 1 0 0顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 170.75 21.245 12.314 9.389 9.389 1 0 02. 2 0.38kV d2 73.26 119.948 69.522 53.01 53.01 1 0 03. 3 0.38kV d3 2.544.166 2.414 1.841 1.841 1 0 0。

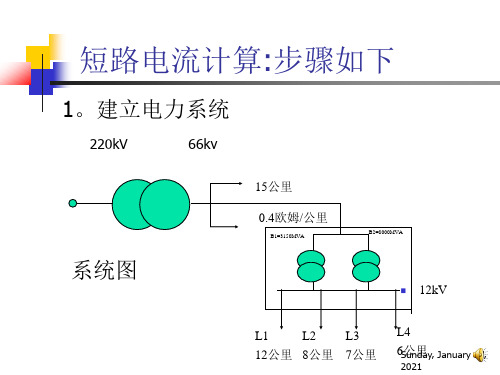

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

临时供电线路出线柜整定计算由于10KV临时供电线路馈线柜（9208筹建处）主断路器为HVF12-31.5KA/1250A，电流互感器为DL-LZZBJ9-10K2 200/5；控制柜的负荷统计为：ΣPe=440+274+157+440+200=1511KW （1）、电缆出线计算负荷电流：Imax =Ka* Pe/（1.732* Ue*cosΦ）=0.7*Pe/（1.732* Ue*cosΦ）=(0.7*1511)/（1.732*10.5*0.7）=83（A）（2）、保护动作一次侧电流：Iop=(Kk*Kret)/Kre*Imzx=（1.2*1.5）/0.85*83=176A（3）、过电流继电器的动作电流：Izd= (Kx/Ki) Iop= (1.0/200/5)* 176=4.4（A）整定取4.5A式中：Pe---用电负荷总量KW；Iop---过流继电器保护动作一次侧电流值A；Izd---过流继电器整定电流值A；Imax---线路负荷电流值A；Ka----负荷需用系数取0.7；Kk------可靠系数，一般取1.2；Ki-------电流互感器变流比：200/5：Kret---自起动系数，取1.5；Kre----返回系数，DL系列取0.85；Kx-----接线系数取1.0；COSΦ----取0.7（4）、临时供电线路出线末端短路电流的计算：1）、系统电源电抗：基准电压Up =10.5KV 基准容量Sd=50MV A Xy=Up2/Sd=10.52/50=2.205（Ω）2）YJV22-10KV- 3*120 70 m电缆的电阻R0= 0.175Ω电抗X0=0.08ΩR1= R0*L=0.175*0.07=0.0123ΩX1= X0*L=0.08*0.07=0.0056ΩR0 -----高压电缆每公里电阻Ω/Km；X0------高压电缆每公里电抗Ω/Km；3）LGJ-10KV- 3*70 4010 m电缆的电阻R0= 0.432Ω电抗X0=0.369Ω(线路几何间距为1.5米) R2= R0*L=0.432*4.01=1.7323ΩX2= X0*L=0.369*4.01=1.478ΩR0 -----高压钢铝绞线每公里电阻Ω/Km；X0------高压钢铝绞线每公里电抗Ω/Km；ΣR=R1+R2=0.0123+1.7323=1.7446ΩΣX=Xy+X1+X2=2.205+0.0056+1.478=3.6886Ω求d的三相短路电流Id（3）= Up/{1.732*（ΣR2+ΣX 2）1/2}=10500/{1.732*[（1.74462+3.68862）1/2]=1500（A）求d的两相短路电流Id（2）=0.866* Id（3）=0.866*1500=1299（A）临时供电线路出线始端(继电保护安装处)短路电流计算：I"d1(3)min = Up/{1.732* (Xy）1/2}=10500/(1.732*2.2051/2)=4083A I"d1(2)min =0.866* I"d1(3)min =0.866*4083=3536（A）式中：I"d1(3)min----最小运行方式下线路始端(继电保护安装处)三相短路电流；I"d1(2)min-----最小运行方式下线路始端(继电保护安装处)两相短路电流；（5）、过流继电保护的灵敏度校验：Km= Id（2）/（Izd*K1）=1299/（2.3*200/5）=14＞1.5 满足要求式中：Km------灵敏度系数应大于1.5；Id（2）-----线路最小运行方式下末端两项短路电流A;（6）、电流速断保护整定计算：速断保护的动作电流按躲过被保护线路末端最大三相短路电流整定：一次动作电流：Iop=Kk*Id（3）=1.2*1500=1800A式中：Iop----速断保护一侧动作电流A；Kk-----可靠系数取1.2；带时限速断保护动作电流：Idz= (Kx/Ki) Iop= (1.0/200/5)*1800 =45A 取46A（7）、带时限速断保护的灵敏度校验：速断保护必须满足最小保护范围的要求，其最小运行方式下的保护范围为：L min=1/X0*[UaK kx/2IzpKt-Xy]=1/0.369*[10000*1/2*46*200/5-3.6886]= -2.63km式中：Ua----保护安装处电网平均线电压；Kt-----电流互感器变比200/5；K kx-----保护装置的接线系数，速断保护一般接于相电流为1；Xy-----系统总电抗Ω；该速断保护不能满足4.01公里线路保护范围的要求；Kb = I"d1(2)min/Iop =3536/1800=1.97即速断保护在系统最小运行方式下保护安装处两项短路电流大于其动作电流，故满足要求。

短路电流的计算方法短路电流是指电路中出现故障时，电流异常增大的现象。

短路电流的计算方法包括直流短路电流的计算和交流短路电流的计算。

一、直流短路电流的计算方法：直流短路电流的计算是为了确定短路电流对电路和设备的影响，以保证电路和设备安全。

直流短路电流的计算方法主要有以下几种：1.简化计算法：直流电路的短路电流可以通过简化计算法进行估算，根据欧姆定律和功率定律，可以通过电压和总电阻来估算短路电流。

假设短路电流源为电压为U、内阻为Z的电源电路，电源电阻为R，负载电阻为RL，总电阻为RT=RL+R，则短路电流IL=U/(Z+RT)。

2.等效电源法：将电源电路和负载电路转化为等效电源和等效负载电阻，然后根据欧姆定律计算短路电流。

等效电源法适用于简化电路和负载电路比较复杂的情况。

3.发电厂贡献法：针对大型电力系统，可以根据发电机的参数和系统的接线方式来计算各个节点的短路电流。

发电厂贡献法可以精确计算节点的短路电流，但计算过程较为复杂。

二、交流短路电流的计算方法：交流短路电流是指交流电路中出现短路时的电流。

交流短路电流的计算方法包括对称分量法和电流源法等。

1.对称分量法：根据对称分量法，交流短路电流可以分解为正序、负序和零序三个分量。

正序短路电流通常是三相对称的，可以通过正序电压和正序阻抗来计算。

负序短路电流和零序短路电流可以通过负序电压和零序电压以及负序阻抗和零序阻抗来计算。

2.电流源法：电流源法是一种常用的计算交流短路电流的方法，将电源电压和电源阻抗转化为电流源和阻抗的组合，然后根据电流传输方向计算短路电流。

根据基尔霍夫电流定律，在每个节点上列出节点电流方程组，然后根据节点电流的关系求解未知的短路电流。

3.电抗补偿法：电抗补偿法是通过在电路中添加合适的电抗元件，来减小电路的短路电流。

通过选取合适的电抗元件的参数，可以使得电路的短路电流降低到安全范围内。

总之，短路电流的计算方法根据电路的特点和问题的需求选择不同的方法，通过对电压、电流和阻抗的计算和分析，来确定短路电流的数值，以保证电路和设备的安全。

短路电流计算方法
短路电流的计算方法有多种，以下介绍两种常用的方法：
方法一：基于对称分量法
1.利用对称分量法实现A、B、C三相网络与正、负、零三序网络的
参数转换。

2.列出正、负、零序网络方程，大多采用节点导纳矩阵方程描述序
网络中电压、电流的关系。

3.根据故障形式，推导出故障点的边界条件方程。

4.将网络方程与边界条件方程联立求解，求出短路电流及其他分量。

方法二：基于公式计算
5.三相短路电流计算： IK(3)=UN2/{√3·[(∑R)2+(∑X)2]1/2}。

式中IK(3)——三相短路电流、安。

UN2变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏。

∑R、∑X 短路回路内一相的电阻、电抗的总和，欧。

6.二相短路电流计算：IK(2)=UN2/{2·[(∑R)2+(∑X)2]1/2}式中。

IK(2) ——二相短路电流、安。

7.三相短路电流与二相短路电流值的换算：IK(3)=2 IK(2)/√
3=1.15 。

IK(2)或IK(2)=0.866 IK(3)。

此外，对于不同电压等级，短路电流的计算也有所不同。

例如，若电压等级为6kV，则短路电流等于9.2除以总电抗X∑；若电压等级为10kV，则等于5.5除以总电抗X∑。
