电源适配器原理

开关电源适配器的工作原理
1、交流电源输入经整流滤波成直流；
2、通过高频PWM(脉冲宽度调制)信号操控开关管,将那个直流加到开关变压器初级上；
3、开关变压器次级感应出高频电压,经整流滤波供应负载；
4、输出有些通过必定的电路反馈给操控电路,操控PWM占空比,以到达安稳输出的意图；
5、交流电源输入时通常要通过厄流圈一类的东西,过滤掉电网上的搅扰,一起也过滤掉
电源对电网的搅扰；
6、在功率相一起,开关频率越高,开关变压器的体积就越小,但对开关管的需求就越高；
7、开关变压器的次级能够有多个绕组或一个绕组有多个抽头,以得到需求的输出；
8、通常还应该添加一些维护电路,比方空载、短路等维护,不然可能会焚毁开关电源适
配器。

了解电脑电源供应器的工作原理电脑电源供应器是电脑硬件中至关重要的一个组件，它为电脑提供稳定的电力，确保其正常运行。

了解电脑电源供应器的工作原理对于使用电脑的人来说非常有用，本文将详细介绍电脑电源供应器的工作原理。

一、电源供应器的作用电源供应器是将来自电源插座的交流电转换为电脑所需要的直流电的设备。

电脑一般需要稳定的12V、5V和3.3V电压来供应各个组件的工作。

电源供应器通过变压和整流的方式，将交流电转换为直流电，并通过配备的稳压电路来保证输出电压的稳定性。

二、电源供应器的内部构造电源供应器内部结构复杂，主要包括变压器、整流电路、稳压电路和保护电路。

1. 变压器变压器是电源供应器的核心部件之一。

它将输入的交流电转换为相应的低电压或高电压。

在大多数电源供应器中，变压器使用高频变压器，能够更高效地转换电能。

2. 整流电路整流电路用于将交流电转换为直流电。

在电源供应器中，一般采用整流桥来完成整流过程。

整流桥包括四个二极管，它们可以将交流电的负半周期或正半周期转变为直流电。

3. 稳压电路稳压电路用于保持输出电压的稳定性。

稳压电路通常由电感、电容和稳压集成电路组成。

通过采用反馈控制的方式，稳压电路可以实时调节输出电压，使其保持在预设范围内。

4. 保护电路保护电路用于保护电源供应器和电脑组件免受电压过高、过低、瞬间冲击等异常情况的损害。

保护电路包括过压保护、过流保护、短路保护等功能，可有效保护电源供应器和电脑的安全。

三、电源供应器的工作原理电源供应器的工作原理可以分为两个阶段：变压和整流、稳压和调整。

1. 变压和整流初始阶段，交流电经过变压器降压后，进入整流电路。

整流电路通过四个二极管将交流电转换为具有特定波形的直流电。

在这一阶段，电源供应器主要完成从交流电到低电压直流电的转换。

2. 稳压和调整在第二阶段，稳压电路起到关键作用。

稳压电路通过对输出电压进行检测，实时调节电流的大小，使其保持在稳定的范围内。

通常，稳压电路采用反馈控制方式，利用负反馈原理调节输出电压。

手机充电器的工作原理手机充电器作为现代通信设备的重要配件，以其快速、安全充电而备受用户青睐。

本文将介绍手机充电器的工作原理，帮助读者了解其内部构造和电能转换的过程。

一、简介手机充电器是一种将交流电转换为直流电，并通过电源适配器将电能传输到手机电池的装置。

通过连接充电器和电源，手机可以得到稳定的电力供应，实现电池的充电功能。

二、充电器的内部构造充电器通常由以下几个主要部件组成：1. 变压器：变压器是充电器的核心部件，起到将输入电源的交流电转换成所需输出电压和电流的作用。

它由一个铁芯和数个线圈组成，通过电磁感应原理实现电能的转换。

2. 整流器：整流器用于将交流电转换为直流电。

它可采用整流管、电容器和稳压器等元件，将交流电的正弦波形转换为直流的平滑输出。

3. 滤波器：滤波器能够滤除充电器输出电流中的高频杂波，以使输出电流更加稳定。

采用电容器和电感元件组成的滤波电路，能够有效地对电流进行滤波处理。

4. 电源管理芯片：电源管理芯片能够监测充电器输出的电压和电流，并根据手机电池的充电状态进行智能调控。

这些芯片内置了保护电路，保证手机充电的安全性和稳定性。

三、充电器的工作过程手机充电器的工作过程可以分为以下几个步骤：1. 输入交流电：当充电器插入电源时，交流电会进入变压器进行处理。

变压器将输入电压进行适当的降压处理，以满足手机充电的需求。

2. 变压器转换：经过变压器的处理，交流电被转换为所需的输出电压和电流。

变压器的线圈和铁芯之间的电磁感应产生了磁场变化，从而实现了电能的转换。

3. 整流和滤波：转换后的交流电进入整流器，将其转换为直流电。

同时，滤波器去除了输出电流中的高频杂波，使输出电流更加稳定。

4. 输出电源管理：充电器通过内置的电源管理芯片监测输出电压和电流的情况，并根据手机电池的充电状态进行相应的调节。

这一步骤确保了手机充电的安全性和充电效率。

5. 充电过程：经过以上步骤的处理，稳定的直流电流被传输到手机电池，开始充电。

直接供电方式的工作原理直接供电方式，顾名思义，是指直接将电源的电流直接连接到设备的工作电路上，以提供所需的电能。

这种方式常见于家庭、商业和工业领域的电子设备中，例如电视、电脑、电冰箱等。

直接供电方式的工作原理相对简单，但也涉及到一些基本的电路知识和安全措施。

首先，让我们来看一下直接供电方式的基本原理。

直接供电方式借助电源适配器或直接从电源插座中获取电源。

经过电源适配器的转换和调整，电源的电压和电流将被适配到设备所需的水平。

然后，经过设备内部的电路组件如开关、保护装置等的调节和控制，电能将被传递到各个功能电路中，以供设备的各种功能运行。

在直接供电方式中，重要的是确保电源的稳定性和安全性。

电源的稳定性包括电压和电流的稳定。

设备通常需要特定的电压和电流来保证正常运行，因此电源适配器的设计和选择非常重要。

适配器需要正确转换和调整电源，以满足设备的需求，并保持供电的稳定性。

而电源的安全性则涉及到对电流过载、短路等异常状态的保护，以及对设备和用户的防护措施。

在直接供电方式中，直流和交流电源都可以使用。

直流供电方式较为常见，因为许多电子设备需要直流电源来驱动。

在这种情况下，电源适配器的工作原理通常包括以下几个步骤：1.输入电流从电源插座进入适配器中，经过滤波器进行滤波和去噪。

2.适配器的整流器将输入的交流电转换为直流电。

常见的整流器包括整流桥和整流电路。

3.转换器将直流电转换为设备所需的电压水平。

转换器通常采用开关电源来实现高效率的能量转换。

开关电源工作原理较为复杂，涉及到开关管、电感、电容器等多种电力转换元件的协同作用。

4.经过转换和调整后的电源电流被传递到设备的主要电路中，用于驱动各种功能和执行任务。

除了直流供电方式，交流供电方式也常见于某些设备中，特别是大功率设备和工业设备。

交流供电方式的基本原理与直流相似，不同之处在于：1.输入电流不再经过整流器，而是将交流电直接通过适配器传递给设备。

2.设备内部可能会有进一步的电路组件来处理交流电，以适应设备的工作要求。

AC-DC电源适配器一、AC-DC电源适配器的含义：AC-DC电源适配器是电源系列产品中最简单的电源，它主要由电源变压器、整流电路、滤波电路组成，有些AC-DC 电源适配器带有稳压电路。

二、AC-DC电源适配器的工作原理：参照下图加以说明！AC-DC电源适配器的工作原理是：电源变压器将交流市电转换成所需的交流电压（36V以下），经过整流电路后，再经过滤波电路得到波形比较平顺的直流电压。

一般的AC/DC电源适配器就做到此步就行了，再配上电源插头、DC电源线、外壳就可以使用了；如果需要稳定的DC电压输出，那就需要稳压电路了。

三、各部分电路设计：1、电源变压器的设计：下面以“变压器设计大师”软件加以说明！⑴、打开“变压器设计大师”软件，显示画面如下：⑵、点击左下角的“设计指导”按钮，会弹出以下对话框：⑶、按“下一步”按钮，会弹出以下对话框：⑷、“初级绕组电压”是固定的220.00V（注册后才可变更此参数）；“次级绕组个数”有“一组”到“六组”可供选择，用鼠标点击“”按钮，根据自己需要的实际情况作出“几组”的选择；“硅钢磁感应强度”有“中强度”/“低强度”供选择，用鼠标点击“”按钮，选择磁感应的强度类型，一般情况下选“中强度”。

选择好后，按“下一步”按钮，出现下面的画面：⑸、用鼠标点击“绕组数据”下面的“第[1]次级。

如果有几个次级，在完成下面的步骤后，再用鼠标点击“绕组数据”下面的“第[N]次级。

①、在“输出电流（A）”后面的框内填好需要的电流值，再在“输出电压（V）”后面的框内填好需要的电压值。

例如：“输出电流（A）”填：2，就表示是输出电流为2A；“输出电压（V）”填：12，就表示是输出电压为12V。

②、在“负载类型”后面的框内选择类型，有“电阻性”/“电容性”/“电感性”三种选择，用鼠标点击“”按钮作出选择，一般情况下选择“电阻性”；再在“整流方式”后面的框内选择方式，有“半波整流”/“全波整流”/“桥式整流”/“倍压整流”/“没有整流”五种方式供选择，用鼠标点击“”按钮作出选择，一般情况下选择“桥式整流”。

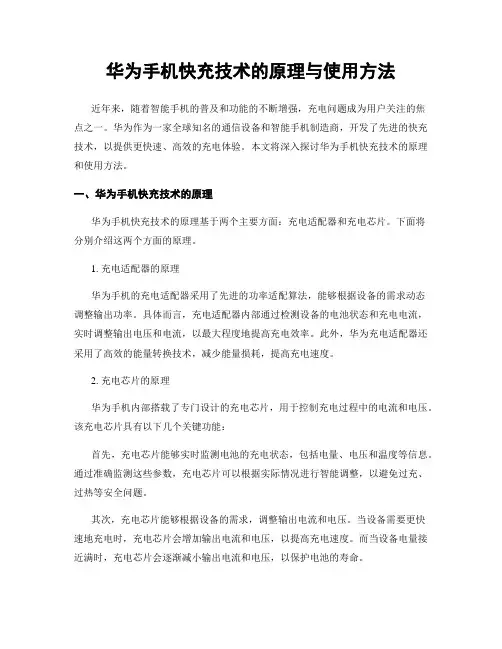

华为手机快充技术的原理与使用方法近年来，随着智能手机的普及和功能的不断增强，充电问题成为用户关注的焦点之一。

华为作为一家全球知名的通信设备和智能手机制造商，开发了先进的快充技术，以提供更快速、高效的充电体验。

本文将深入探讨华为手机快充技术的原理和使用方法。

一、华为手机快充技术的原理华为手机快充技术的原理基于两个主要方面：充电适配器和充电芯片。

下面将分别介绍这两个方面的原理。

1. 充电适配器的原理华为手机的充电适配器采用了先进的功率适配算法，能够根据设备的需求动态调整输出功率。

具体而言，充电适配器内部通过检测设备的电池状态和充电电流，实时调整输出电压和电流，以最大程度地提高充电效率。

此外，华为充电适配器还采用了高效的能量转换技术，减少能量损耗，提高充电速度。

2. 充电芯片的原理华为手机内部搭载了专门设计的充电芯片，用于控制充电过程中的电流和电压。

该充电芯片具有以下几个关键功能：首先，充电芯片能够实时监测电池的充电状态，包括电量、电压和温度等信息。

通过准确监测这些参数，充电芯片可以根据实际情况进行智能调整，以避免过充、过热等安全问题。

其次，充电芯片能够根据设备的需求，调整输出电流和电压。

当设备需要更快速地充电时，充电芯片会增加输出电流和电压，以提高充电速度。

而当设备电量接近满时，充电芯片会逐渐减小输出电流和电压，以保护电池的寿命。

最后，充电芯片还具备多重保护机制，以确保充电过程的安全性。

例如，当充电温度过高或充电电流异常时，充电芯片会自动停止充电，以避免过热或其他安全问题。

二、华为手机快充技术的使用方法华为手机快充技术的使用方法非常简单，用户只需按照以下步骤操作即可：1. 购买正规的华为充电器：为了确保充电效果和安全性，建议用户购买正品华为充电器。

正品充电器采用了华为独家的快充技术，可以最大程度地提高充电速度和效率。

2. 连接充电器和手机：将充电器插入电源插座，并使用原装的USB数据线将充电器与手机连接。

笔记本电脑电源适配器原理分析与检修 输入电压为交流1OOV~240V 市电；输出直流20V ；最大输出功率有90W 和65W 两种。

其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V ～34V ；最高工作频率可达500MHz ；启动电流仅需1mA 。

该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。

②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。

③脚为过流检测输入端，当该脚的电压高于1V 时，禁止驱动脉冲的输出。

④脚为RT/CT 定时电阻和电容的公共接入端，用于产生锯齿振荡波。

⑤脚为接地端。

⑥脚为脉宽调制信号输出端。

⑦脚为工作电压输入端(7V>Vi≤34V)。

⑧脚为内部基准电压（VREF=5V ）输出端。

根据实物绘制了其电路原理图如附图所示。

经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V 直流电压输出滤波电容C11及C12的容量有所不同。

一、整流滤波电路交流市电经1A 保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V 的直流电压，作为适配器的工作电压。

该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。

二、启动与稳压电路由整流滤波电路产生的300V 电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。

在电路加电的瞬间，300V 直流电R20-R23●R8通过R3～R6对C8进行充电，当U1的⑦脚电压达到7V以上时，U1的⑧脚输出5V基准电压Vref，同时3843内部的振荡电路开始工作，其⑥脚开始输出脉宽调制信号，通过R17驱动功率开关管Q1工作于交替导通、截止的工作状态。

电源适配器原理
电源适配器是一种将交流电转换为直流电的设备，其主要原理是利用变压器和整流器实现。

下面详细介绍其工作原理。

1. 变压器
电源适配器中的变压器是将输入的交流电转换为较低的交流电压，通常为12V或24V。

变压器由一个铁芯和两个线圈组成，其中一个线圈称为主线圈，另一个称为副线圈。

当输入的交流电通过主线圈时，它会在铁芯中产生磁场。

这个磁场会在副线圈中产生感应电动势，从而输出较低的交流电压。

2. 整流器
经过变压器降压后得到的交流电需要进一步被转换成直流电才能供给设备使用。

这时候需要用到整流器。

整流器将输入的交流电转换成直流电，并通过滤波来去除残留的交流成分。

整流器通常有两种类型：单向导通型和桥式整流型。

单向导通型使用一个二极管来实现单向导通，而桥式整流型则使用四个二极管来实现全波整流。

3. 稳压器
在输出直流电之前，还需要加入稳压器来保证输出电压的稳定性。

稳压器通常采用三端稳压器，它能够自动调节输出电压，使其保持在设定值范围内。

总之，电源适配器的主要原理是通过变压器将输入的交流电降压后再通过整流和稳压来得到所需的直流电输出。

这种设计可以满足各种设备对直流电的不同需求。

b6充电器原理B6充电器，是一种多功能的充电设备，广泛应用于电子设备的充电过程中。

它的原理主要包括电源适配器、电池接口、恒流恒压控制电路和显示器等组成。

首先，B6充电器的电源适配器是将室内交流电转换为适合电子设备充电的直流电。

通常，这个适配器使用开关电源，其原理是将交流电转换为直流电的高频电路。

适配器通常由变压器、整流器和稳压器组成。

变压器将电网高压变压为合适的电压，整流器将交流电转换为直流电，稳压器则保持输出电压的稳定。

其次，B6充电器还拥有各种电池接口，例如T型插头、JST插头等，以适应不同类型电池的充电需求。

电池接口负责将电池与充电器连接起来，以提供电流和电压供充电使用。

恒流恒压控制电路是B6充电器的关键部分，它通过对电池充电过程中电流和电压进行控制，以实现可靠、高效的充电。

恒流充电阶段中，控制电路通过反馈电流的变化情况来调整输出电压，使得电流保持在设定的恒定值。

当电池电压接近设定的充电终止电压时，控制电路会自动切换到恒压充电阶段。

在恒压充电阶段中，控制电路会保持输出电压在设定的恒定值，但电流会逐渐下降，直到电流降至设定的截止电流，充电过程结束。

此外，B6充电器还配备了显示器，以显示充电电流、电压、容量、温度等参数。

这使得用户可以清晰地了解充电过程中的变化和状态，以便及时调整充电参数。

综上所述，B6充电器主要原理是通过电源适配器将交流电转换为直流电，然后通过恒流恒压控制电路，根据电池的充电状态和要求，调整输出电流和电压，从而实现高效、安全的充电过程。

同时，充电器还配备了显示器，以便用户了解充电状态并进行相应的操作。

这些原理的应用使得B6充电器成为一种功能强大、易用性高的充电设备，被广泛用于各种电子设备的充电过程中。

电源适配器原理
电源适配器是一种将电能转换为设备所需电能的电子设备。

它通常由输入端、输出端和控制电路组成。

电源适配器可以将来自交流电源或直流电源的电能转换为设备所需的直流电能，以供设备正常工作。

在电源适配器中，输入端接收来自电源插座的电能，经过整流、滤波和变压等处理后，将电能转换为设备所需的直流电能。

控制电路起到监测和调节电压、电流等参数的作用，确保输出端提供稳定可靠的电能给设备使用。

电源适配器的工作原理主要包括以下几个方面：
1.整流：交流电源经过整流电路将交流电能转换为直流电能。

整流电路通常采用二极管或整流桥等元件实现。

2.滤波：直流电能经过滤波电路去除电压波动，使输出端提供稳定的直流电能。

滤波电路通常采用电容器或电感等元件实现。

3.变压：电源适配器中通常会有一个变压器，用于将输入端的交流电能转换为设备所需的电压。

变压器的工作原理是利用电磁感应实现电压的变换。

4.控制：电源适配器中的控制电路会监测输出端的电压、电流等参数，并根据设备的需要进行调节，以保证输出端提供稳定可靠的电
能给设备使用。

电源适配器在日常生活中应用广泛，如手机充电器、笔记本电脑充电器、家用电器等都需要电源适配器来提供电能。

通过合理设计和控制，电源适配器可以高效转换电能，保证设备正常工作，同时保证电能的安全可靠。

总的来说，电源适配器是一种将电能转换为设备所需电能的电子设备，通过整流、滤波、变压和控制等原理实现电能的转换和稳定输出。

电源适配器在现代生活中扮演着重要的角色，为我们的设备提供稳定可靠的电能，使我们的生活更加便利和舒适。

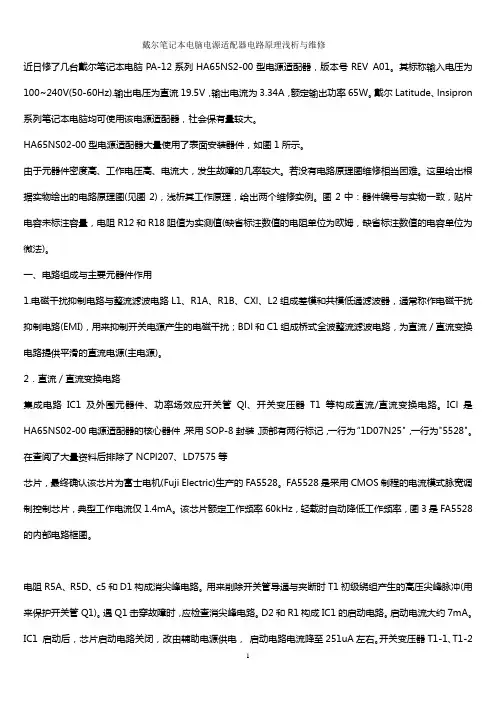

戴尔笔记本电脑电源适配器电路原理浅析与维修近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01。

其标称输入电压为100~240V(50-60Hz).输出电压为直流19.5V，输出电流为3.34A，额定输出功率65W。

戴尔Latitude、lnsipron 系列笔记本电脑均可使用该电源适配器，社会保有量较大。

HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。

由于元器件密度高、工作电压高、电流大，发生故障的几率较大。

若没有电路原理图维修相当困难。

这里给出根据实物绘出的电路原理图(见图2)，浅析其工作原理，给出两个维修实例。

图2中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值(缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法)。

一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、R1B、CXl、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)，用来抑制开关电源产生的电磁干扰；BDl和C1组成桥式全波整流滤波电路，为直流／直流变换电路提供平滑的直流电源(主电源)。

2．直流／直流变换电路集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器T1等构成直流/直流变换电路。

ICl是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为“1D07N25"，一行为"5528"。

在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机(Fuji Electric)生产的FA5528。

FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA。

该芯片额定工作频率60kHz，轻载时自动降低工作频率，图3是FA5528的内部电路框图。

电阻R5A、R5D、c5和D1构成消尖峰电路。

电源适配器的详细分类及优缺点一、电源适配器的种类电源适配器主要分这两种，开关电源和线性电源。

1.开关电源是利用现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成优点：工作效率高，体积小，可以在宽电压范围内工作。

缺点：对电源电路干扰较大，发生故障时检修难度较大。

2.线性电源是将交流电经过变压器变压，整流电路整流滤波得到未稳定的直流电压，电源适配器要达到高精度的直流电压，必须经过电压反馈电路调整输出电压。

优点：这种电源技术成熟，电路简单，且没有开关电源具有的干扰与噪音。

缺点：电压反馈电路是工作在线性状态，调整管的功耗大，转换效率低，因使用电感式变压器故设备重量大。

二、够肯定电源适配器就是变压器兼整流器。

那么适配器是变压器，我们都应当知道，交流220v通过变压器变压，通过整流器变直流，这里是有消耗的，而这些消耗就会转变为热量，所以电源适配器会发热也是正常的。

变压器是硅钢片做成地，变压器通电后，产生磁通，磁通会招致硅钢片间产生力地作用，从而产生嗡嗡声音，这是正常的。

但是过火大地声音就不正常了，缘由很多：1、交流电电压不稳定。

2、芯片破损。

3、匝间短路。

4、元件损坏。

三、电源适配器的应用在消费类电子产品中应用非常广泛，提供的输出功率大多数都在100瓦以内，市场需求迅速增长。

如电动自行车电池充电器、小尺寸液晶电视、笔记本电脑、打印机、DVD播放器和机顶盒等都有应用。

早期的电源适配器大都选用线性变压器，随着消费类电子产品对电源适配器有高效率、宽输入电压范围的要求，以及铜、铁和人力成本的增加，这类电源适配器里面原来的线性变压器大都逐渐被开关电源取代。

四、电源适配器的特性电源转换器(既AC转DC)，由交流电转换为直流电，再经过电脑，它是不能保护电脑的，但电脑里面有储存电源的储存器(也叫充电器)，所以在停电的时候可以保护电脑。

笔记本电源适配器原理与检修笔记本电脑电源适配器消耗功率一般可达30-90W，发热较高。

用KA3842控制芯片的一种典型的电路为例。

一、工作原理适配器是将220V交流电压转变为19V的直流电压，输出电流为3A。

220V交流电压经D2整流，C1滤波得到300V直流电压。

该电压一路经开关变压器T1的1、2脚绕组加到场效应开关管Q1（K2543）的D极，另一路经R4降压后得到约17V启动电压给ICI(KA3842)⑦脚供电，并从ICl内部基准电压发生器产生5V基准电压从第⑧脚输出。

此时其内部振荡器起振，从第⑥脚输出调宽脉冲(PWM)，驱动开关管Q1，使其工作在开关状态。

Q1的D极输出电流在开关变压器Tl初级绕组上产生感应电压，经磁芯耦合到T1次级，在次级⑤、⑥脚绕组上产生的感应电压经肖特基二极管Q2、电容C4整流滤波后得到19V直流电压输出。

为保证输出电压稳定，输出端由R13、R14对19V输出电压进行误差取样，取样电压由三端可调分流基准IC3(TL431)进行比较和误差放大，再驱动光电耦合器IC2(PC817)，将误差电压耦合放大后送到IC1(KA3842)第①脚内部，通过内部PWM电路改变第⑥脚输出脉冲的宽度，使Q1的开关时间发生改变，从而达到调整输出电压的目的。

经过这样一个反馈控制过程后，最终使输出电压稳定在19V上。

该电路中还设有几路过压过流保护：开关变压器初级绕组第③、④脚的感应电压经D4、C2整流滤波后得到约17V电压送至IC1第⑦脚，用以维持ICI 正常工作(300V电压经R4降压供给⑦脚的电压因电流较小只作为启动电压)。

当某种原因引起输出电压升高时，该路电压也将升高，当该电压升高至22V以上时，稳压二极管Dl将反向击穿，导致IC1第③脚过流保护端的电压升高至lV 以上，此时IC内部将关断第⑥脚的脉冲输出，使电路停止工作，达到过压保护的目的。

当某种原因使开关管Q1电流过大时，Q1的S极所接过流取样电阻R8两端电压将升高，当该电压升高至使ICl第(3)脚电压高于1V时，也将切断ICl第⑥脚输出．起到过流保护作用。

电源适配器原理
电源适配器是一种将交流电转换为直流电的设备，常见于各类电子设备中，如笔记本电脑、手机充电器等。

它的工作原理主要包括整流、滤波、稳压等过程。

电源适配器将输入的交流电通过整流电路转换为直流电。

交流电是周期性变化的电流，通常是50Hz或60Hz的电压。

在整流电路中，利用二极管等元件将交流电的负半周或正半周进行截取，使得输出的电流变为单向的直流电。

这样可以确保电子设备能够正常工作，因为大多数电子设备需要直流电来进行供电。

接着，经过整流后的直流电还会存在一些波动和杂音，为了消除这些干扰，电源适配器会进行滤波处理。

滤波电路通常采用电容器等元件，通过对电流进行滤波，可以使输出的电流更加稳定，减少波动和噪声，确保电子设备的正常运行。

电源适配器还需要进行稳压处理，以确保输出的电压稳定。

稳压电路通常采用稳压二极管、稳压管等元件，通过控制电流的大小来保持输出电压在设定范围内。

这样可以避免因电压波动过大而对电子设备造成损坏，同时也可以保证电子设备正常工作。

总的来说，电源适配器通过整流、滤波、稳压等过程，将输入的交流电转换为直流电，并确保输出的电流稳定，以供电子设备正常工作。

在日常生活中，电源适配器扮演着重要的角色，为我们的电子
设备提供稳定可靠的电源，让我们能够方便地使用各种电子设备。

一款USB通用电源适配器原理分析本USB通用电源是JM5540型电源适配器，输出插口采用的是标准的USB接口．既可为采用USB接口供电的数码设备直接提供电源，还可以通过转接线作充电器。

其输人参数是:100-240VAC、0.2A、50/60Hz；输出参数是:5.5V、0AADC。

实绘该适配器电路图见附图所示，工作原理简述如下。

220 VAC通过保险电阻RO,R1后加至由D1-D4构成的整流桥上．整流后得到约3 00VDC再经Cl滤波后分成两路，一路经过TR1的N1线圈加至T1的集电极，另一路贝iJ经过R2加至T1的基极，为T1的启动提供一个基极电流，于是在T1的集电极上就有电流产生，通过开关变压器TR1的藕合作用、在其反馈线圈N3上产生和N1线圈上同向的感应电压，这个电压通过C3,R3加到TI的基极并使基极电流增大。

T1很快饱和导通，集电极电流也随之迅速增加。

当T1集电极电流增大到使R7上的压降足以使T2饱和导通时，则T2导通，降低了TI的基极电压，使T1退出饱和导通并趋于截止。

这时TR1的N1线圈感应出下正上负的电压，这个电压又使其反馈线圈N3上也产生和N1线圈上同向的感应电压。

可是由于C3上的电压不能突变，T1仍处于截止状态。

此时C3和反馈线圈N3上叠加电压通过R3、T2的基极、R9,R7放电。

然后T1的基极电压又为正值并继续增加直至其又饱和导上述过程使电路产生振荡R9用于减小前后级的影和导通过改变其阻值可以改变开关电路的振荡频率。

次级线圈N2感应出的电压经D7整流、C5滤波再经限流电阻R15后输出5.5V的电压。

其中R6、9014LED 1(红）用作指示电路LED1点亮表明电路工作正常电路主要是由U1、U2及T2构成，其中R18,R19构成取样电路；D6,C4为U1提供工作电源；U2为稳压电路提供基准电压，约2.49 V左右。

当由于某种原因使输出电压升高时，R16上的压降增加，电流增大，但是U2提供的基准电压并不变化，则内部发光管的电流也增加，发光增强,U1内部光敏管的导通随之增强，从而使T2基极电位上升，导通也增强，迫使T1的基极电压下降，降低其饱和导通时间以达到降低输出电压的目的；反之，当输出电压降低时控制过程正好相反。

电源适配器工作原理Working Principle of Power Adapters。

Power adapters, also known as AC adapters or chargers, are essential components that convert high-voltage AC power from an electrical outlet into a lower-voltage DC powerthat can be used by electronic devices. They are widely used in various devices such as laptops, smartphones, tablets, and gaming consoles. In this article, we will discuss the working principle of power adapters in detail.Basic Structure of Power Adapters。

A typical power adapter consists of two main parts: a transformer and a rectifier. The transformer is responsible for converting the high-voltage AC power from the outlet into a lower-voltage AC power that can be used by the rectifier. The rectifier then converts the AC power into DC power that can be used by the electronic device.The transformer is made up of two coils of wire wrapped around a magnetic core. The primary coil is connected to the electrical outlet, and the secondary coil is connected to the rectifier. The number of turns in the primary coilis higher than the number of turns in the secondary coil, which results in a lower voltage in the secondary coil.The rectifier is made up of diodes that convert the AC power into DC power. The rectifier can be either a half-wave rectifier or a full-wave rectifier. In a half-wave rectifier, only one half of the AC wave is converted into DC power, while in a full-wave rectifier, both halves of the AC wave are converted into DC power.Working Principle of Power Adapters。

6v充电器原理
6V充电器的原理是通过将电源电压转换为适合充电的6V直流电压。

以下是6V充电器的基本工作原理：
1. 输入电源：充电器使用交流电源作为输入电压，通常为220V或110V的电源插座。

2. 变压器：充电器中的变压器起到调整电压的作用。

变压器通过电磁感应原理将输入电压转换为较高或较低的交流电压，通常是较低的6V。

3. 整流器：变压器输出的交流电压需要经过整流器转换为直流电压。

整流器通常采用二极管桥整流电路，将交流电压中的负半周期转换为正半周期，以便产生直流电压。

4. 滤波器：变压器输出的直流电压可能还带有一些残余的交流成分，需要通过滤波器去除。

滤波器通常由电容器组成，将含有交流成分的电压平滑为纯净的直流电压。

5. 稳压器：充电器输出的直流电压需要稳定在6V，以便适合充电设备的要求。

稳压器通常采用电压稳定集成电路（IC）或稳压二极管，确保输出电压的稳定性。

6. 充电保护：充电器通常还会集成一些保护电路，以保护充电设备免受过充电、过电流等问题的损害。

这些保护电路通常包括过压保护、过流保护、短路保护等。

通过以上步骤，6V充电器将输入的交流电源电压转换为适合充电的6V直流电压，并确保输出电压的稳定性和充电设备的安全性。
