电源适配器工作原理

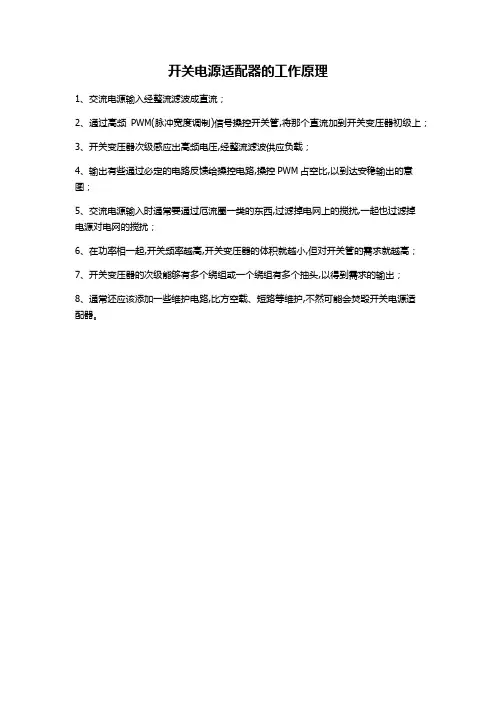

开关电源适配器的工作原理
1、交流电源输入经整流滤波成直流；
2、通过高频PWM(脉冲宽度调制)信号操控开关管,将那个直流加到开关变压器初级上；
3、开关变压器次级感应出高频电压,经整流滤波供应负载；
4、输出有些通过必定的电路反馈给操控电路,操控PWM占空比,以到达安稳输出的意图；
5、交流电源输入时通常要通过厄流圈一类的东西,过滤掉电网上的搅扰,一起也过滤掉
电源对电网的搅扰；
6、在功率相一起,开关频率越高,开关变压器的体积就越小,但对开关管的需求就越高；
7、开关变压器的次级能够有多个绕组或一个绕组有多个抽头,以得到需求的输出；
8、通常还应该添加一些维护电路,比方空载、短路等维护,不然可能会焚毁开关电源适
配器。

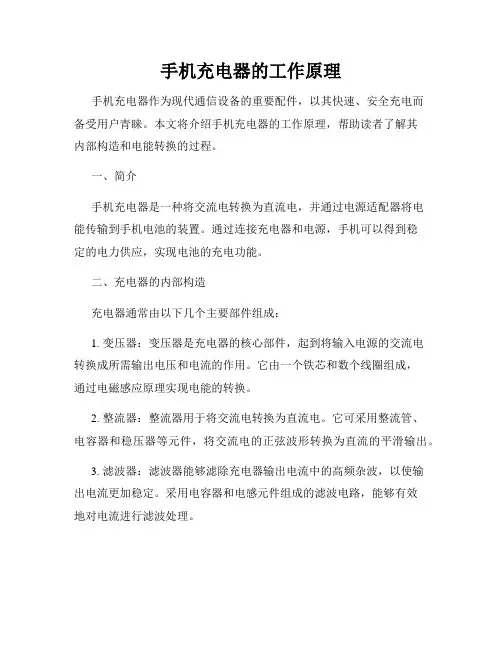

手机充电器的工作原理手机充电器作为现代通信设备的重要配件，以其快速、安全充电而备受用户青睐。

本文将介绍手机充电器的工作原理，帮助读者了解其内部构造和电能转换的过程。

一、简介手机充电器是一种将交流电转换为直流电，并通过电源适配器将电能传输到手机电池的装置。

通过连接充电器和电源，手机可以得到稳定的电力供应，实现电池的充电功能。

二、充电器的内部构造充电器通常由以下几个主要部件组成：1. 变压器：变压器是充电器的核心部件，起到将输入电源的交流电转换成所需输出电压和电流的作用。

它由一个铁芯和数个线圈组成，通过电磁感应原理实现电能的转换。

2. 整流器：整流器用于将交流电转换为直流电。

它可采用整流管、电容器和稳压器等元件，将交流电的正弦波形转换为直流的平滑输出。

3. 滤波器：滤波器能够滤除充电器输出电流中的高频杂波，以使输出电流更加稳定。

采用电容器和电感元件组成的滤波电路，能够有效地对电流进行滤波处理。

4. 电源管理芯片：电源管理芯片能够监测充电器输出的电压和电流，并根据手机电池的充电状态进行智能调控。

这些芯片内置了保护电路，保证手机充电的安全性和稳定性。

三、充电器的工作过程手机充电器的工作过程可以分为以下几个步骤：1. 输入交流电：当充电器插入电源时，交流电会进入变压器进行处理。

变压器将输入电压进行适当的降压处理，以满足手机充电的需求。

2. 变压器转换：经过变压器的处理，交流电被转换为所需的输出电压和电流。

变压器的线圈和铁芯之间的电磁感应产生了磁场变化，从而实现了电能的转换。

3. 整流和滤波：转换后的交流电进入整流器，将其转换为直流电。

同时，滤波器去除了输出电流中的高频杂波，使输出电流更加稳定。

4. 输出电源管理：充电器通过内置的电源管理芯片监测输出电压和电流的情况，并根据手机电池的充电状态进行相应的调节。

这一步骤确保了手机充电的安全性和充电效率。

5. 充电过程：经过以上步骤的处理，稳定的直流电流被传输到手机电池，开始充电。

常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。

常用的低压电器有开关、插座、电源适配器、电磁阀等。

以下将介绍低压电器的原理与结构。

1.开关原理与结构：开关是控制电路的通断状态的电器元件。

通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。

其原理是通过机械移动触点，使通路发生断开或闭合。

常用的开关有按钮开关、刀开关、微动开关等。

按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。

2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。

其原理是通过插头与插孔的配合，使电流能够传输到电器设备。

常用的插座有家用插座、工业插座、室外插座等。

家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。

工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。

3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。

其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。

电源适配器通常包括变压器、整流器、滤波器等组成部分。

变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。

4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。

其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。

电磁阀通常包括线圈、阀芯、阀体等组成部分。

线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。

以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。

直接供电方式的工作原理直接供电方式，顾名思义，是指直接将电源的电流直接连接到设备的工作电路上，以提供所需的电能。

这种方式常见于家庭、商业和工业领域的电子设备中，例如电视、电脑、电冰箱等。

直接供电方式的工作原理相对简单，但也涉及到一些基本的电路知识和安全措施。

首先，让我们来看一下直接供电方式的基本原理。

直接供电方式借助电源适配器或直接从电源插座中获取电源。

经过电源适配器的转换和调整，电源的电压和电流将被适配到设备所需的水平。

然后，经过设备内部的电路组件如开关、保护装置等的调节和控制，电能将被传递到各个功能电路中，以供设备的各种功能运行。

在直接供电方式中，重要的是确保电源的稳定性和安全性。

电源的稳定性包括电压和电流的稳定。

设备通常需要特定的电压和电流来保证正常运行，因此电源适配器的设计和选择非常重要。

适配器需要正确转换和调整电源，以满足设备的需求，并保持供电的稳定性。

而电源的安全性则涉及到对电流过载、短路等异常状态的保护，以及对设备和用户的防护措施。

在直接供电方式中，直流和交流电源都可以使用。

直流供电方式较为常见，因为许多电子设备需要直流电源来驱动。

在这种情况下，电源适配器的工作原理通常包括以下几个步骤：1.输入电流从电源插座进入适配器中，经过滤波器进行滤波和去噪。

2.适配器的整流器将输入的交流电转换为直流电。

常见的整流器包括整流桥和整流电路。

3.转换器将直流电转换为设备所需的电压水平。

转换器通常采用开关电源来实现高效率的能量转换。

开关电源工作原理较为复杂，涉及到开关管、电感、电容器等多种电力转换元件的协同作用。

4.经过转换和调整后的电源电流被传递到设备的主要电路中，用于驱动各种功能和执行任务。

除了直流供电方式，交流供电方式也常见于某些设备中，特别是大功率设备和工业设备。

交流供电方式的基本原理与直流相似，不同之处在于：1.输入电流不再经过整流器，而是将交流电直接通过适配器传递给设备。

2.设备内部可能会有进一步的电路组件来处理交流电，以适应设备的工作要求。

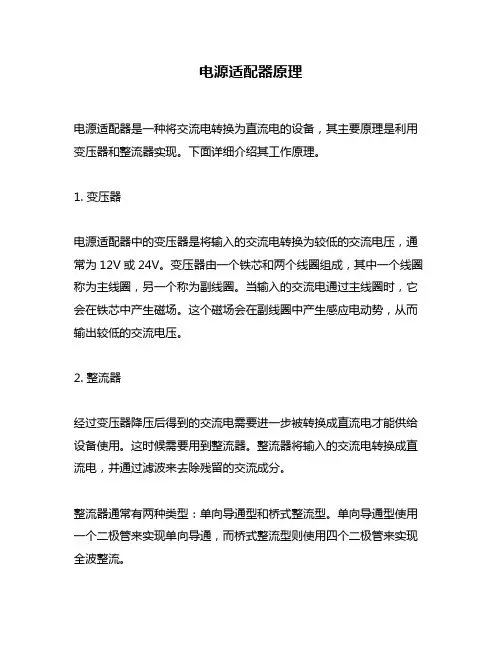

电源适配器原理
电源适配器是一种将交流电转换为直流电的设备，其主要原理是利用变压器和整流器实现。

下面详细介绍其工作原理。

1. 变压器
电源适配器中的变压器是将输入的交流电转换为较低的交流电压，通常为12V或24V。

变压器由一个铁芯和两个线圈组成，其中一个线圈称为主线圈，另一个称为副线圈。

当输入的交流电通过主线圈时，它会在铁芯中产生磁场。

这个磁场会在副线圈中产生感应电动势，从而输出较低的交流电压。

2. 整流器
经过变压器降压后得到的交流电需要进一步被转换成直流电才能供给设备使用。

这时候需要用到整流器。

整流器将输入的交流电转换成直流电，并通过滤波来去除残留的交流成分。

整流器通常有两种类型：单向导通型和桥式整流型。

单向导通型使用一个二极管来实现单向导通，而桥式整流型则使用四个二极管来实现全波整流。

3. 稳压器
在输出直流电之前，还需要加入稳压器来保证输出电压的稳定性。

稳压器通常采用三端稳压器，它能够自动调节输出电压，使其保持在设定值范围内。

总之，电源适配器的主要原理是通过变压器将输入的交流电降压后再通过整流和稳压来得到所需的直流电输出。

这种设计可以满足各种设备对直流电的不同需求。

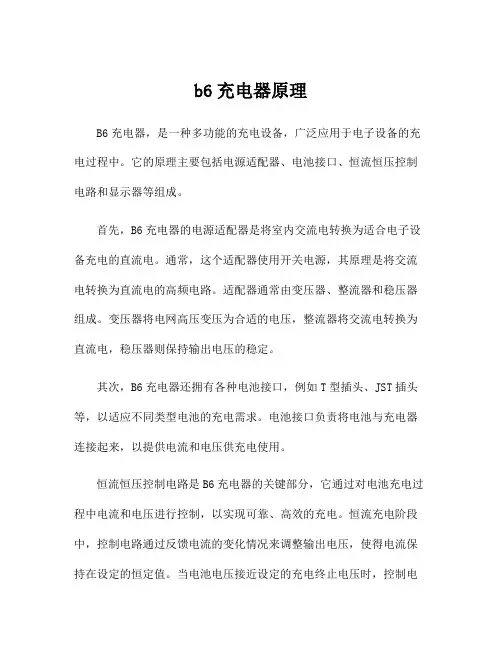

b6充电器原理B6充电器，是一种多功能的充电设备，广泛应用于电子设备的充电过程中。

它的原理主要包括电源适配器、电池接口、恒流恒压控制电路和显示器等组成。

首先，B6充电器的电源适配器是将室内交流电转换为适合电子设备充电的直流电。

通常，这个适配器使用开关电源，其原理是将交流电转换为直流电的高频电路。

适配器通常由变压器、整流器和稳压器组成。

变压器将电网高压变压为合适的电压，整流器将交流电转换为直流电，稳压器则保持输出电压的稳定。

其次，B6充电器还拥有各种电池接口，例如T型插头、JST插头等，以适应不同类型电池的充电需求。

电池接口负责将电池与充电器连接起来，以提供电流和电压供充电使用。

恒流恒压控制电路是B6充电器的关键部分，它通过对电池充电过程中电流和电压进行控制，以实现可靠、高效的充电。

恒流充电阶段中，控制电路通过反馈电流的变化情况来调整输出电压，使得电流保持在设定的恒定值。

当电池电压接近设定的充电终止电压时，控制电路会自动切换到恒压充电阶段。

在恒压充电阶段中，控制电路会保持输出电压在设定的恒定值，但电流会逐渐下降，直到电流降至设定的截止电流，充电过程结束。

此外，B6充电器还配备了显示器，以显示充电电流、电压、容量、温度等参数。

这使得用户可以清晰地了解充电过程中的变化和状态，以便及时调整充电参数。

综上所述，B6充电器主要原理是通过电源适配器将交流电转换为直流电，然后通过恒流恒压控制电路，根据电池的充电状态和要求，调整输出电流和电压，从而实现高效、安全的充电过程。

同时，充电器还配备了显示器，以便用户了解充电状态并进行相应的操作。

这些原理的应用使得B6充电器成为一种功能强大、易用性高的充电设备，被广泛用于各种电子设备的充电过程中。

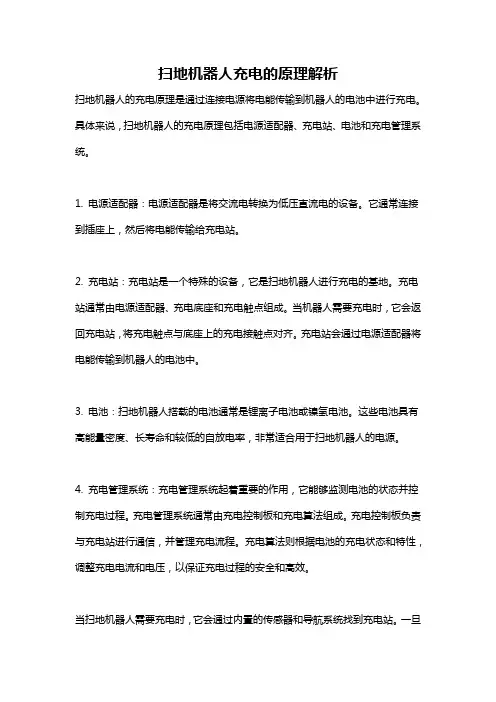

扫地机器人充电的原理解析扫地机器人的充电原理是通过连接电源将电能传输到机器人的电池中进行充电。

具体来说，扫地机器人的充电原理包括电源适配器、充电站、电池和充电管理系统。

1. 电源适配器：电源适配器是将交流电转换为低压直流电的设备。

它通常连接到插座上，然后将电能传输给充电站。

2. 充电站：充电站是一个特殊的设备，它是扫地机器人进行充电的基地。

充电站通常由电源适配器、充电底座和充电触点组成。

当机器人需要充电时，它会返回充电站，将充电触点与底座上的充电接触点对齐。

充电站会通过电源适配器将电能传输到机器人的电池中。

3. 电池：扫地机器人搭载的电池通常是锂离子电池或镍氢电池。

这些电池具有高能量密度、长寿命和较低的自放电率，非常适合用于扫地机器人的电源。

4. 充电管理系统：充电管理系统起着重要的作用，它能够监测电池的状态并控制充电过程。

充电管理系统通常由充电控制板和充电算法组成。

充电控制板负责与充电站进行通信，并管理充电流程。

充电算法则根据电池的充电状态和特性，调整充电电流和电压，以保证充电过程的安全和高效。

当扫地机器人需要充电时，它会通过内置的传感器和导航系统找到充电站。

一旦机器人返回充电站，充电底座上的充电触点会与机器人上的充电接触点对齐。

此时，充电控制板会发送信号给电源适配器，启动充电过程。

在充电过程中，充电控制板会实时监测电池的电压、电流和温度等参数。

充电算法会根据这些参数进行调整，以保证充电的安全和高效。

通常情况下，充电过程被分为三个阶段：恒流充电、恒压充电和浮充充电。

在恒流充电阶段，充电电流会保持在一个相对较高的水平，直到电池的电压达到一定的阈值。

然后，系统进入恒压充电阶段，充电电压会保持在一个恒定的水平，直到电池的电流降低到一定程度。

最后，系统会进入浮充充电阶段，充电电压会逐渐降低，以保持电池的容量和稳定性。

一旦电池充满电，充电控制板会发送信号给电源适配器，停止充电过程。

此时，扫地机器人可以拔出充电触点，重新开始工作。

充电器的工作原理讲解
充电器的工作原理是将交流电转换为直流电并提供给充电设备。

下面是典型的充电器工作原理：
1. 变压器：充电器内部首先包含一个变压器。

交流电源将交流电输入到充电器中，变压器将输入的电压调整为适合充电设备的合适电压。

变压器通过绕组的绝缘层来阻止电流流过，从而避免电流损耗。

2. 整流器：变压器输出的电压是交流电，但设备通常需要直流电来进行充电。

为了将交流转换为直流，充电器包含一个整流器。

整流器将交流电转换为具有相同极性的直流电。

具体而言，整流器可以采用二极管桥或其他整流器电路来完成这个任务。

3. 滤波器：直流电的质量很关键，因此充电器通常还包含一个滤波器。

滤波器通过消除直流电中的波动和噪声来确保电源电压稳定。

通常使用电容器来平滑电压波动。

4. 控制电路：为了保护充电设备和提供更高效的充电，充电器往往还包含一个控制电路。

控制电路可以监测充电流、电压等参数，并根据需要调整输出电流或电压。

此外，控制电路还可以提供过电流保护、过温保护等功能，以确保充电设备的安全性能。

总之，充电器的工作原理是通过变压器将交流电转换为适合充电设备的直流电，并通过整流器、滤波器和控制电路来提供稳定、高效和安全的充电电源。

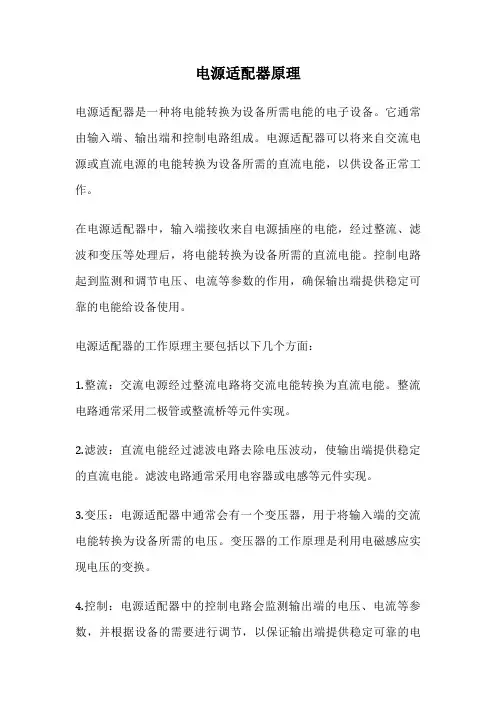

电源适配器原理
电源适配器是一种将电能转换为设备所需电能的电子设备。

它通常由输入端、输出端和控制电路组成。

电源适配器可以将来自交流电源或直流电源的电能转换为设备所需的直流电能，以供设备正常工作。

在电源适配器中，输入端接收来自电源插座的电能，经过整流、滤波和变压等处理后，将电能转换为设备所需的直流电能。

控制电路起到监测和调节电压、电流等参数的作用，确保输出端提供稳定可靠的电能给设备使用。

电源适配器的工作原理主要包括以下几个方面：
1.整流：交流电源经过整流电路将交流电能转换为直流电能。

整流电路通常采用二极管或整流桥等元件实现。

2.滤波：直流电能经过滤波电路去除电压波动，使输出端提供稳定的直流电能。

滤波电路通常采用电容器或电感等元件实现。

3.变压：电源适配器中通常会有一个变压器，用于将输入端的交流电能转换为设备所需的电压。

变压器的工作原理是利用电磁感应实现电压的变换。

4.控制：电源适配器中的控制电路会监测输出端的电压、电流等参数，并根据设备的需要进行调节，以保证输出端提供稳定可靠的电
能给设备使用。

电源适配器在日常生活中应用广泛，如手机充电器、笔记本电脑充电器、家用电器等都需要电源适配器来提供电能。

通过合理设计和控制，电源适配器可以高效转换电能，保证设备正常工作，同时保证电能的安全可靠。

总的来说，电源适配器是一种将电能转换为设备所需电能的电子设备，通过整流、滤波、变压和控制等原理实现电能的转换和稳定输出。

电源适配器在现代生活中扮演着重要的角色，为我们的设备提供稳定可靠的电能，使我们的生活更加便利和舒适。

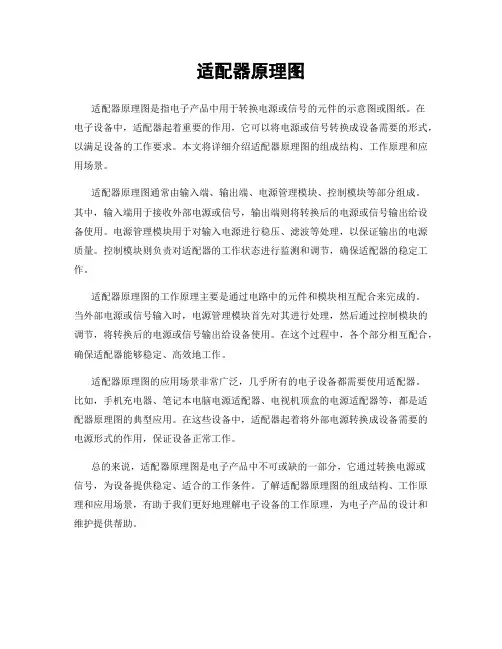

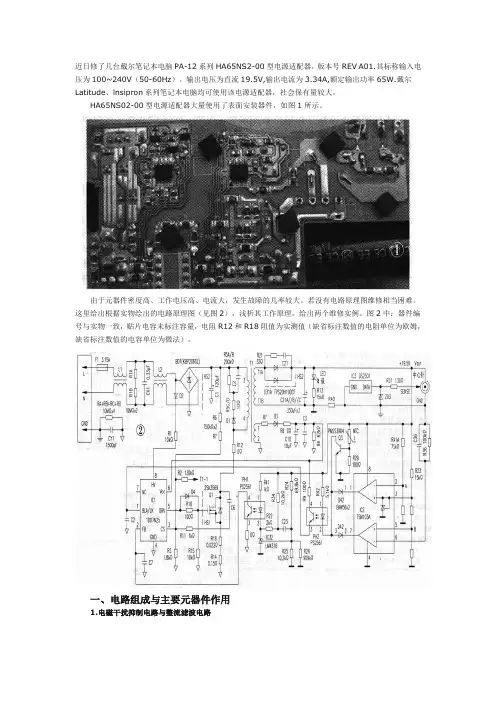

适配器原理图
适配器原理图是指电子产品中用于转换电源或信号的元件的示意图或图纸。

在
电子设备中，适配器起着重要的作用，它可以将电源或信号转换成设备需要的形式，以满足设备的工作要求。

本文将详细介绍适配器原理图的组成结构、工作原理和应用场景。

适配器原理图通常由输入端、输出端、电源管理模块、控制模块等部分组成。

其中，输入端用于接收外部电源或信号，输出端则将转换后的电源或信号输出给设备使用。

电源管理模块用于对输入电源进行稳压、滤波等处理，以保证输出的电源质量。

控制模块则负责对适配器的工作状态进行监测和调节，确保适配器的稳定工作。

适配器原理图的工作原理主要是通过电路中的元件和模块相互配合来完成的。

当外部电源或信号输入时，电源管理模块首先对其进行处理，然后通过控制模块的调节，将转换后的电源或信号输出给设备使用。

在这个过程中，各个部分相互配合，确保适配器能够稳定、高效地工作。

适配器原理图的应用场景非常广泛，几乎所有的电子设备都需要使用适配器。

比如，手机充电器、笔记本电脑电源适配器、电视机顶盒的电源适配器等，都是适配器原理图的典型应用。

在这些设备中，适配器起着将外部电源转换成设备需要的电源形式的作用，保证设备正常工作。

总的来说，适配器原理图是电子产品中不可或缺的一部分，它通过转换电源或
信号，为设备提供稳定、适合的工作条件。

了解适配器原理图的组成结构、工作原理和应用场景，有助于我们更好地理解电子设备的工作原理，为电子产品的设计和维护提供帮助。
