12V1A电源适配器的电路原理图

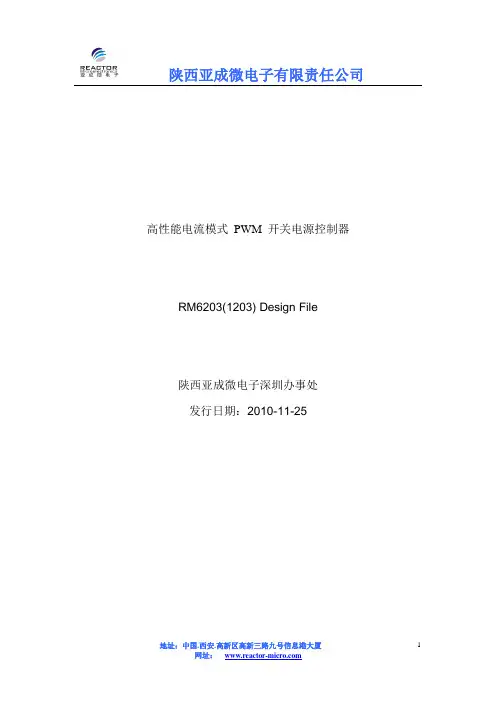

高性能电流模式PWM 开关电源控制器RM6203(1203) Design File陕西亚成微电子深圳办事处发行日期：2010-11-25陕西亚成微电子有限责任公司AE Department1、概述、特点、应用领域2、引脚功能描述及封装3、极限参数4、推荐工作条件5、应用信息6、典型应用电路（电源适配器）7、联系信息概述RM6203是一款高性能AC/DC电流模式PWM 控制器，采用双极型制作工艺、可靠性高、功耗低、电路简洁等特点。

内置800V0.8A晶体管，还提供了完善的防过载防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。

在AC85-265V的宽电压范围内提供12W的连续功率，峰值功率可达18W。

工作频率可由外部器件进行设定，提供DIP8的环保无铅标准封装。

特点1）内置800V高压功率开关管，极少的外围器件。

2）锁存脉宽调制，逐脉冲限流检测。

3）低输出降频功能，无输出功耗可低于0.3W4）内建斜坡与反馈补偿功能5）独立上限电流检测控制器，实时处理控制器的过流、过载。

6）关断周期发射极偏压输出，提高了功率管的耐压7）内置具有温度补偿的电流限制电阻，精确电流限制8）内置热保护电路9）利用开关功率管的放大作用完成启动，启动电阻的功耗减少10 倍以上。

10）低启动和工作电流11）VCC 过压自动限制12）宽电压连续输出功率可达12W, 峰值输出功率可达18W 应用领域1）电源适配器（如充电器，外置电源盒等）2）开放式电源（如DVD，DVB、PC辅助电源等）引脚功能描述封装地址：中国.西安.高新区高新三路九号信息港大厦5PCB Layout 时应将PIN6和PIN7之间保留1mm 以上的的安全距离，以防止放电。

在生产过程中，注意人体静电和生产设备漏电对IC 的损坏，比说带静电手环，电烙铁、锡炉、切脚机等生产设备可靠接地等，以避免不必要的损坏。

极限参数：1） 供电电压VCC ·····································································16V 2） 启动输入电压·····································································16V 3） 引脚输入电压···························································VCC+0.3V 4） OC 集电极承受电压···········································-0.3V ——800V 5） 峰值开关电流·································································800mA 6） 总耗散功率 ·································································1000mV 7） 工作温度范围·······························································0-125℃ 8） 储存温度范围····························································-55-125℃ 9） 焊接温度································································+260℃,10S 推荐工件条件 :应用信息：1）CT定时电容与开关频率的关系：由IC内部电流源对CT电容进行100uA 恒流充电形成时钟的上升沿，在充电电压至 2.5V 时，内部电路将以1.9mA的下拉电流对CT 放电，形成时钟的下降沿，完成一个时钟周期，一个时钟周期约为：T=CT*24000（S），Fs=1/T（Hz），虽然双极型电路也能工作在较高的频率下，但对于双极功率开关而言，仍需考虑存储时间对开关损耗的影响。

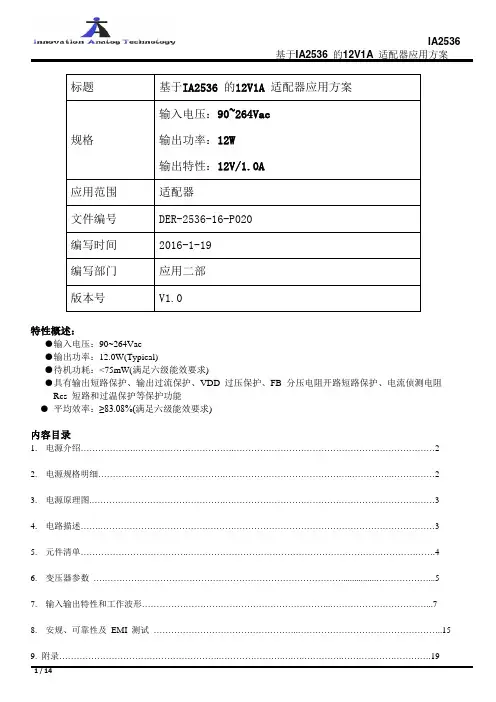

标题基于IA2536 的12V1A 适配器应用方案规格输入电压：90~264Vac 输出功率：12W输出特性：12V/1.0A应用范围适配器文件编号DER-2536-16-P020编写时间2016-1-19编写部门应用二部版本号V1.0特性概述：•●输入电压：90~264Vac•●输出功率：12.0W(Typical)●待机功耗：<75mW(满足六级能效要求)•●具有输出短路保护、输出过流保护、VDD 过压保护、FB 分压电阻开路短路保护、电流侦测电阻Rcs 短路和过温保护等保护功能●平均效率：≥83.08%(满足六级能效要求)内容目录1.电源介绍 (2)2.电源规格明细 (2)3.电源原理图 (3)4.电路描述 (3)5.元件清单 (4)6.变压器参数 (5)7.输入输出特性和工作波形 (7)8.安规、可靠性及EMI 测试 (15)1. 电源介绍该报告提供了一种基于IA2536 设计、12.0V/1.0A 输出、满足六级能效要求的开关电源方案。

报告包含了原理图、电源规格明细、元件清单、变压器参数、安规、可靠性及EMI 测试数据等内容。

电源外观如下图所示。

2．电源规格明细项目描述标号Min Typ Max Unit 备注输入Vin 90 230 264 V ac输出Vo 11.4 12.00 12.6 VIo 1.0 A输出功率Pout12.0W待机功耗Pin75 mW Io=0A平均效率η86.03％输出板端工作环境Tamb 0 25 40 ℃外部环境3．电源原理图 (Note: 具体参数以BOM 为准)4．电路描述该电路原理图中R7、R8和R9为反馈分压电阻。

D1、R1、R3 和C6 组成RCD 箝位电路，用于吸收IA2536 内部集成的功率MOSFET 漏源端尖峰电压，可视情况予以减轻。

IA2536 内置高压启动模块，可以在200ms 内完全启动。

IA2536 本体温度过高时，其内置的OTP 保护模块会及时动作、关闭IC、进而保护整个系统，当温度下降之后再自动重启。

12v电源电路设计及电路图分析12v电源电路设计的操作步骤是什么，电路图又是怎么样的呢？下面由店铺向你推荐12v电源电路设计，希望你满意。

12v电源电路设计说明介绍一种特殊的直流稳压电源，它与其它电源不同之处是，连续可调范围极宽，只需拧动一只调压旋钮便可实现输出电压在正负之间连续而平滑地变化，且稳定度较高。

这种新型电源的适用性极广，可用于直流电动机无级变速与顺逆转向运行、栅极可关断晶闸管GTO器件与双向触发器件的检测试验等特殊场合。

12v电源电路设计图12v电源电路设计分析这种特殊电源的电原理如图1所示。

三端可调稳压集成电路lC和IC'构成电源核心。

lC及其外围元器件组成正输出稳压电源，IC'及其外围元器件组成负输出稳压电源，两者构成正负互作主辅的串联叠加电源电路。

主辅电路完全对称，元器件参数也完全相同。

线性同轴双联电位器Wl和W'l可调正、负电源的输出电压。

Wl 与W'l的连接形式保证了它们的电阻值Rwi与Rw，1始终保持互补关系，即Rwi+Rw，i=w，从而保证了正、负电源的输出电压绝对值也始终保持互补关系。

输出电压Uo和电容C4、C4’两端电压UAC、UCA'的关系如下：当UAC>UCA'时，Uo>o;当UAC=UCA，时，Uo=0;当UAC<UCA' 时，Uo<o。

可见，调整同轴双联电位器w1-w1'，即可实现Uo从负到正的连续变化。

由于上下两部分电路完全对称，故输出电压UO=UREF(Rw1-Rw1')/Rl，其中UREF=UAB=UB'A'，一它是三端稳压集成电路的基准电压。

Dl、D2系保护二极管，正常情况下均处于反偏状态，不起作用。

当输入电压因故突然下降(如C2失效击穿或输入端开路)时，输出电容C4会通过IC的小电流结对输入端放电，此时Dl能有效地将IC的输出与输入两端箝位限幅于0.7V左右，起到保护IC的作用。

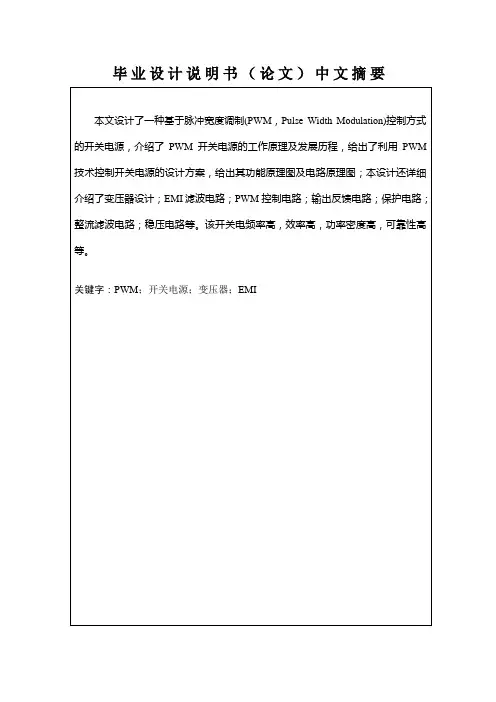

毕业设计说明书（论文）中文摘要本文设计了一种基于脉冲宽度调制(PWM，Pulse Width Modulation)控制方式的开关电源，介绍了PWM开关电源的工作原理及发展历程，给出了利用PWM 技术控制开关电源的设计方案，给出其功能原理图及电路原理图；本设计还详细介绍了变压器设计；EMI滤波电路；PWM控制电路；输出反馈电路；保护电路；整流滤波电路；稳压电路等。

该开关电频率高，效率高，功率密度高，可靠性高等。

关键字：PWM；开关电源；变压器；EMI毕业设计说明书（论文）外文摘要Title 12 V1A switch power source designAbstractThis paper expounds a kind of based on the Pulse Width Modulation (PWM, Pulse Width Modulation) control mode of switch power, introduced the PWM switch power supply and working principle of the development course, presented by the PWM control switch power source design scheme is presented, and the functional principle diagram and the circuit principle diagram; Using PWM technology, can make the switch power supply, high frequency, high efficiency, high power density, high reliability. This design but also detailed introduces the transformer design; EMI filter circuit; PWM control circuit; Output feedback circuit; The protection circuit; Rectifier filter circuit; V oltage circuit, etc.Keywords :PWM; Switching power supply; Transformer; EMI目次1绪论 (2)2 开关电源的发展和趋势 (2)3开关电源工作原理 (3)3.1 方案论证 (3)3.2设计要求 (4)3.3开关电源系统方框图 (4)4开关电源电路设计 (4)4.1 EM I滤波电路设计 (4)4.2 输入整流滤波设计 (5)4.3变换电路及控制电路设计 (7)4.4变压器设计 (10)4.5反馈稳压电路设计 (12)4.6 后级整流滤波电路设计 (14)结论 (15)致谢 (16)参考文献 (17)1 绪论电子技术的高速发展，电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电力检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。

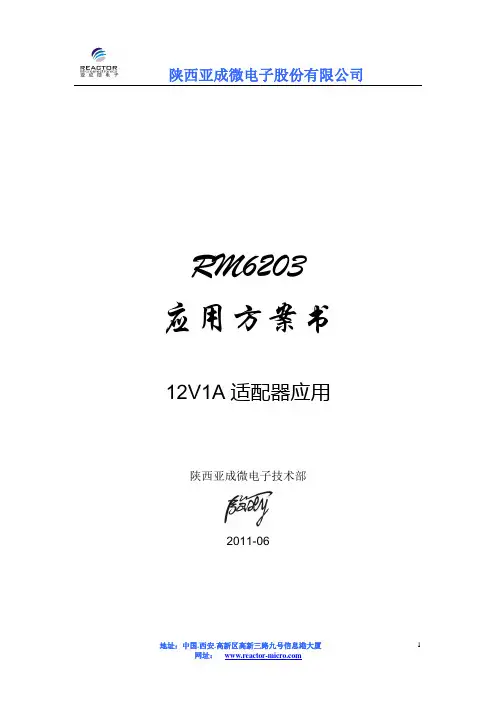

RM6203 应用方案书12V1A适配器应用陕西亚成微电子技术部2011-061、概述、特点、应用领域2、引脚功能描述3、典型应用电路（电源适配器）4、测试仪器简介5、输入与输出测试连接示意图6、输出特性测试7、保护功能测试8、12V1A适配器BOM9、变压器参数10、12V1A应用电路（SCH）11、PCB文件12、联系信息概述RM6203是一款高性能AC/DC电流模式PWM 控制器，采用双极型制作工艺、可靠性高、功耗低、电路简洁等特点。

内置800V0.8A晶体管，还提供了完善的防过载防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。

在AC85-265V的宽电压范围内提供12W的连续功率，峰值功率可达18W。

工作频率可由外部器件进行设定，提供DIP8的环保无铅标准封装。

特点1）内置800V高压功率开关管，极少的外围器件。

2）锁存脉宽调制，逐脉冲限流检测。

3）低输出降频功能，无输出功耗可低于0.3W4）内建斜坡与反馈补偿功能5）独立上限电流检测控制器，实时处理控制器的过流、过载。

6）关断周期发射极偏压输出，提高了功率管的耐压7）内置具有温度补偿的电流限制电阻，精确电流限制8）内置热保护电路9）利用开关功率管的放大作用完成启动，启动电阻的功耗减少10 倍以上。

10）低启动和工作电流11）VCC 过压自动限制12）宽电压连续输出功率可达12W, 峰值输出功率可达18W 应用领域1）电源适配器（如充电器，外置电源盒等）2）开放式电源（如DVD，DVB、PC辅助电源等）引脚功能描述封装PCB Layout时应将PIN6和PIN7之间保留1mm以上的的安全距离，以防止放电。

在生产过程中，注意人体静电和生产设备漏电对IC的损坏，比说带静电手环，电烙铁、锡炉、切脚机等生产设备可靠接地等，以避免不必要的损坏。

●典型应用电路（电源适配器）●测试仪器简介●输入与输出测试连接示意图● 输出特性测试适配器接入额定工作电压（90－264Vac ）范围及额定工作频率（47－63Hz ）范围内，以CC 模式，输出接零负载时与额定输出电压误差≤5%，输出接额定输出电流时，测得的电压与额定电压≤5%● 保护功能测试1、输出短路保护测试条件：电源工作在常温(25℃工作半小时后)环境下，输入电压全范围，输出各种负载。

明伟12V开关电源电路原理分析来源：大比特商务网摘要：该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。

其电原理图如图1所示。

关键字：开关电源,脉宽调制集成电路,振荡器该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。

其电原理图如图1所示。

其控制核心器件为脉宽调制集成电路TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。

各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。

(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。

(6)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。

(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。

(5)脚为接地端。

(6)脚为脉宽可调脉冲输出端。

(7)脚为工作电压输入端(10V>Vi≤30V)。

(8)脚为内部基准电压(VREF=5v)输出端。

图1开关电源原理图一、输入与整流电路220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。

其主要作用是抗干扰、抑制杂波。

它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。

经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。

C2滤波后，在C2两端得到约300V的直流电压。

该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源;经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。

高性能电流模式PWM 开关电源控制器RM6203(1203) Design File陕西亚成微电子深圳办事处发行日期：2010-11-25陕西亚成微电子有限责任公司AE Department1、概述、特点、应用领域2、引脚功能描述及封装3、极限参数4、推荐工作条件5、应用信息6、典型应用电路（电源适配器）7、联系信息概述RM6203是一款高性能AC/DC电流模式PWM 控制器，采用双极型制作工艺、可靠性高、功耗低、电路简洁等特点。

内置800V0.8A晶体管，还提供了完善的防过载防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。

在AC85-265V的宽电压范围内提供12W的连续功率，峰值功率可达18W。

工作频率可由外部器件进行设定，提供DIP8的环保无铅标准封装。

特点1）内置800V高压功率开关管，极少的外围器件。

2）锁存脉宽调制，逐脉冲限流检测。

3）低输出降频功能，无输出功耗可低于0.3W4）内建斜坡与反馈补偿功能5）独立上限电流检测控制器，实时处理控制器的过流、过载。

6）关断周期发射极偏压输出，提高了功率管的耐压7）内置具有温度补偿的电流限制电阻，精确电流限制8）内置热保护电路9）利用开关功率管的放大作用完成启动，启动电阻的功耗减少10 倍以上。

10）低启动和工作电流11）VCC 过压自动限制12）宽电压连续输出功率可达12W, 峰值输出功率可达18W应用领域1）电源适配器（如充电器，外置电源盒等）2）开放式电源（如DVD，DVB、PC辅助电源等）引脚功能描述封装PCB Layout时应将PIN6和PIN7之间保留1mm以上的的安全距离，以防止放电。

在生产过程中，注意人体静电和生产设备漏电对IC的损坏，比说带静电手环，电烙铁、锡炉、切脚机等生产设备可靠接地等，以避免不必要的损坏。

极限参数：1）供电电压VCC (16V)2）启动输入电压 (16V)3）引脚输入电压···························································VCC+0.3V 4）OC集电极承受电压···········································-0.3V——800V5）峰值开关电流·································································800mA 6）总耗散功率·································································1000mV 7）工作温度范围·······························································0-125℃8）储存温度范围····························································-55-125℃9）焊接温度································································+260℃,10 S推荐工件条件:应用信息：1）CT定时电容与开关频率的关系：由IC内部电流源对CT电容进行100uA 恒流充电形成时钟的上升沿，在充电电压至 2.5V 时，内部电路将以1.9mA的下拉电流对CT 放电，形成时钟的下降沿，完成一个时钟周期，一个时钟周期约为：T=CT*24000（S），Fs=1/T（Hz），虽然双极型电路也能工作在较高的频率下，但对于双极功率开关而言，仍需考虑存储时间对开关损耗的影响。

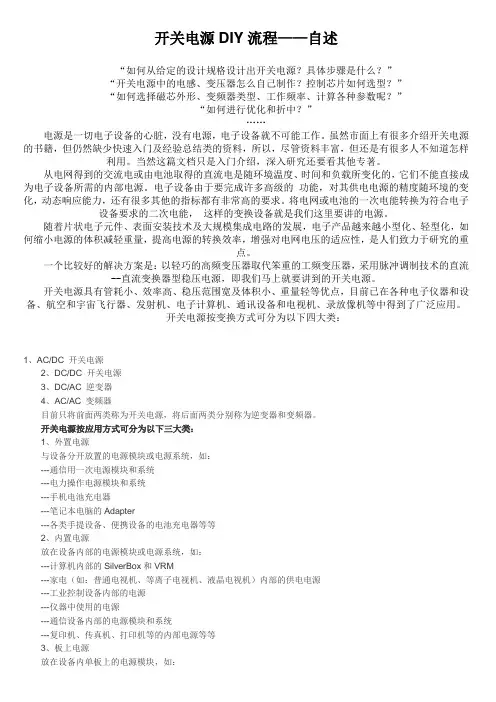

开关电源DIY流程——自述“如何从给定的设计规格设计出开关电源？具体步骤是什么？”“开关电源中的电感、变压器怎么自己制作？控制芯片如何选型？”“如何选择磁芯外形、变频器类型、工作频率、计算各种参数呢？”“如何进行优化和折中？”……电源是一切电子设备的心脏，没有电源，电子设备就不可能工作。

虽然市面上有很多介绍开关电源的书籍，但仍然缺少快速入门及经验总结类的资料，所以，尽管资料丰富，但还是有很多人不知道怎样利用。

当然这篇文档只是入门介绍，深入研究还要看其他专著。

从电网得到的交流电或由电池取得的直流电是随环境温度、时间和负载所变化的，它们不能直接成为电子设备所需的内部电源。

电子设备由于要完成许多高级的功能，对其供电电源的精度随环境的变化，动态响应能力，还有很多其他的指标都有非常高的要求。

将电网或电池的一次电能转换为符合电子设备要求的二次电能，这样的变换设备就是我们这里要讲的电源。

随着片状电子元件、表面安装技术及大规模集成电路的发展，电子产品越来越小型化、轻型化，如何缩小电源的体积减轻重量，提高电源的转换效率，增强对电网电压的适应性，是人们致力于研究的重点。

一个比较好的解决方案是：以轻巧的高频变压器取代笨重的工频变压器，采用脉冲调制技术的直流--直流变换器型稳压电源，即我们马上就要讲到的开关电源。

开关电源具有管耗小、效率高、稳压范围宽及体积小、重量轻等优点，目前已在各种电子仪器和设备、航空和宇宙飞行器、发射机、电子计算机、通讯设备和电视机、录放像机等中得到了广泛应用。

开关电源按变换方式可分为以下四大类：1、AC/DC 开关电源2、DC/DC 开关电源3、DC/AC 逆变器4、AC/AC 变频器目前只将前面两类称为开关电源，将后面两类分别称为逆变器和变频器。

开关电源按应用方式可分为以下三大类：1、外置电源与设备分开放置的电源模块或电源系统，如：---通信用一次电源模块和系统---电力操作电源模块和系统---手机电池充电器---笔记本电脑的Adapter---各类手提设备、便携设备的电池充电器等等2、内置电源放在设备内部的电源模块或电源系统，如：---计算机内部的SilverBox和VRM---家电（如：普通电视机、等离子电视机、液晶电视机）内部的供电电源---工业控制设备内部的电源---仪器中使用的电源---通信设备内部的电源模块和系统---复印机、传真机、打印机等的内部电源等等3、板上电源放在设备内单板上的电源模块，如：---标准砖类电源（全砖、半砖、1/4砖、1/8砖）---非隔离POL（Point of Load 负载点）变换器---VRM（Voltage regulator module电压调节模块）和VRD（Voltage regulator down）---小功率SMD电源---SIP和DIP电源等等开发一个开关电源产品所需要的基本技能：1、认识组成开关电源的所有元器件2、掌握各种元器件的电气性能和电路符号3、会自己制作各种磁芯元件4、会正确装配电源中的各个部分5、了解电源各项指标的意义并掌握如何测试的方法6、会使用仪器对装配后的电源进行正确的调试，优化和折中7、会对获得的实验结果进行分析，并进行总结8、会从不同渠道不断地学习电源知识并能够和别人交流开发一个开关电源产品所需要的专业理论知识：1、有源PFC的拓扑分析，控制与设计2、DC/DC功率变换器的拓扑与稳态分析3、开关电源的功率级参数设计4、开关电源的控制与动态分析5、开关电源的小信号分析与设计6、开关电源的大信号分析与设计7、开关电源的EMI分析与设计8、开关电源的热分析与设计9、开关电源的容差分析与设计10、开关电源的各种保护技术11、开关电源的同步整流技术12、开关电源的模块均流控制技术有些技术很成熟了，只要查表或者使用现成电路或专用芯片就可以做好。

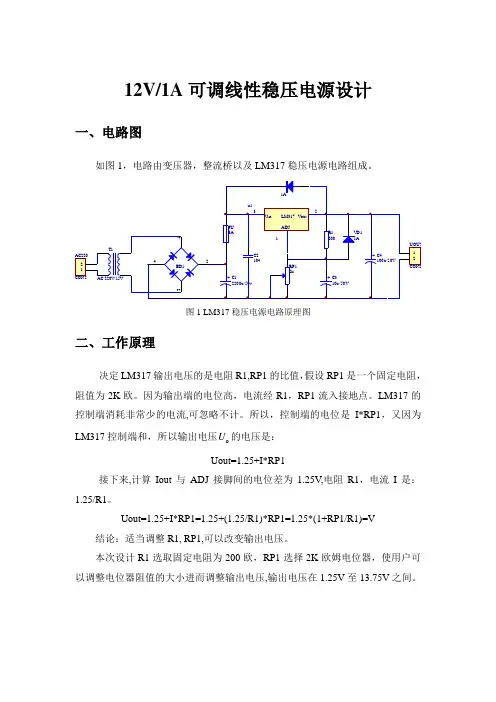

12V/1A可调线性稳压电源设计一、电路图如图1，电路由变压器，整流桥以及LM317稳压电源电路组成。

图1 LM317稳压电源电路原理图二、工作原理决定LM317输出电压的是电阻R1,RP1的比值，假设RP1是一个固定电阻，阻值为2K欧。

因为输出端的电位高，电流经R1，RP1流入接地点。

LM317的控制端消耗非常少的电流,可忽略不计。

所以，控制端的电位是I*RP1，又因为U的电压是：LM317控制端和，所以输出电压oUout=1.25+I*RP1接下来,计算Iout与ADJ接脚间的电位差为1.25V,电阻R1，电流I是：1.25/R1。

Uout=1.25+I*RP1=1.25+(1.25/R1)*RP1=1.25*(1+RP1/R1)=V 结论：适当调整R1, RP1,可以改变输出电压。

本次设计R1选取固定电阻为200欧，RP1选择2K欧姆电位器，使用户可以调整电位器阻值的大小进而调整输出电压,输出电压在1.25V至13.75V之间。

三、元器件选型1.变压器：由于LM317是悬浮工作的，且设计时输出电压可调至12V ，因此输入电压AC ≤17V 或者DC ≤25V 。

因此变压器选择220V 转15V 的工频变压器。

为保证输出电流1A ，因此该变压器的功率应大于15W ，购买时根据实际情况选择功率大于20W 的变压器。

二极管：a b图3-1 可控整流电路的原理图如图3所示a 图为单相电容滤波不可控整流电路的原理图，b 图为工作波形图。

空载：22dU U =215=V重载：20.9d U U ==V 流过某个二极管的电流/2/2VDd R i I I ===12A2221V .21U =。

整流二极管最大反方向电压约为V ，一般选择二极管的反向电压为二极管所承受反相电压峰值的2-3倍，因此选择市面常见的1N4002二极管。

因为线性电源的输入输出电流大小相等，所以流过二极管的电流的平均值为/2/2VD d R i I I ===12A选取二极管电流大小时通常选取二极管正向平均电流为实际电流的倍。

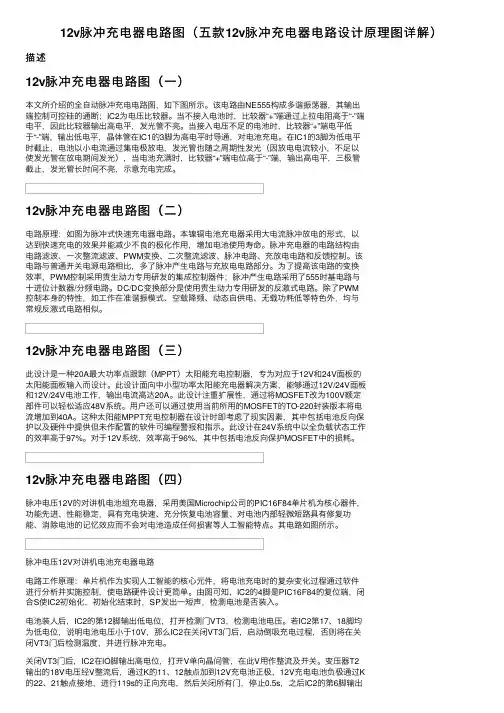

12v脉冲充电器电路图（五款12v脉冲充电器电路设计原理图详解）描述12v脉冲充电器电路图（⼀）本⽂所介绍的全⾃动脉冲充电电路图，如下图所⽰。

该电路由NE555构成多谐振荡器，其输出端控制可控硅的通断；IC2为电压⽐较器。

当不接⼊电池时，⽐较器“+”端通过上拉电阻⾼于“-”端电平，因此⽐较器输出⾼电平，发光管不亮。

当接⼊电压不⾜的电池时，⽐较器“+”端电平低于“-”端，输出低电平，晶体管在IC1的3脚为⾼电平时导通，对电池充电。

在IC1的3脚为低电平时截⽌，电池以⼩电流通过集电极放电，发光管也随之周期性发光（因放电电流较⼩，不⾜以使发光管在放电期间发光），当电池充满时，⽐较器“+”端电位⾼于“-”端，输出⾼电平，三极管截⽌，发光管长时间不亮，⽰意充电完成。

12v脉冲充电器电路图（⼆）电路原理：如图为脉冲式快速充电器电路。

本镍镉电池充电器采⽤⼤电流脉冲放电的形式，以达到快速充电的效果并能减少不良的极化作⽤，增加电池使⽤寿命。

脉冲充电器的电路结构由电路滤波、⼀次整流滤波、PWM变换、⼆次整流滤波、脉冲电路、充放电电路和反馈控制。

该电路与普通开关电源电路相⽐，多了脉冲产⽣电路与充放电电路部分。

为了提⾼该电路的变换效率，PWM控制采⽤贵⽣动⼒专⽤研发的集成控制器件；脉冲产⽣电路采⽤了555时基电路与⼗进位计数器/分频电路。

DC/DC变换部分是使⽤贵⽣动⼒专⽤研发的反激式电路。

除了PWM控制本⾝的特性，如⼯作在准谐振模式、空载降频、动态⾃供电、⽆载功耗低等特⾊外，均与常规反激式电路相似。

12v脉冲充电器电路图（三）此设计是⼀种20A最⼤功率点跟踪（MPPT）太阳能充电控制器，专为对应于12V和24V⾯板的太阳能⾯板输⼊⽽设计。

此设计⾯向中⼩型功率太阳能充电器解决⽅案，能够通过12V/24V⾯板和12V/24V电池⼯作，输出电流⾼达20A。

此设计注重扩展性，通过将MOSFET改为100V额定部件可以轻松适应48V系统。

12伏电瓶充电器电路图讲解12伏电瓶充电器电路图讲解LM301A比较R1两端的电压降，由R2具有18 mV的参考。

比较器的输出控制电压调节器，迫使它产生较低的浮动电压，当电池充电电流，通过R1，下降到低于180毫安。

费和浮动电压为150 mV之间的区别是设置到R4 R3的比例。

LED的显示电路的条件。

这12伏铅酸电池充电器电路提供每节电池的2.5 V电压在25 ° C 至快速充电铅酸电池。

充电电流降低为电池充电，而当电流下降到180毫安，充电电路降低输出电压，以每单元2.35 V，留在完全充电状态的电池。

这个较低的电压，有助于防止滥收费用，这会缩短其寿命的电池。

LM301A比较R1两端的电压降，由R2具有18 mV的参考。

比较器的输出控制电压调节器，迫使它产生较低的浮动电压，当电池充电电流，通过R1，下降到低于180毫安。

费和浮动电压为150 mV之间的区别是设置到R4 R3的比例。

LED的显示电路的条件。

温度补偿，有助于防止电池过度充电，尤其是当铅酸电池经历了很宽的温度变化，而被起诉。

LM334温度传感器，关闭或电池需要放在降低4毫伏/ ° C，每节电池的充电电压。

由于电池需要在较低温度下的温度补偿，改变R5至30日为TC -5毫伏/ ° C;每个细胞，如果应用程序将现场温度低于 - 20 ° C.铅酸电池充电器的输入电压应进行过滤，这样做至少有3伏，比所需要的最高输出电压：约2.5 V的每个细胞。

最高的当前需要选择一个调节器：4 A 8 A LM338 LM371，LM350在25 °与无负载，改变R7的一个输出电压，7.05 V，并更改为Vout的奥迪 R8 14.1 V。

12v稳压电源电路图发布者：topday 发布时间： 2011-04-14 08:46 浏览次数：：20700～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。

毕业设计说明书（论文）中文摘要本文设计了一种基于脉冲宽度调制(PWM，Pulse Width Modulation)控制方式的开关电源，介绍了PWM开关电源的工作原理及发展历程，给出了利用PWM 技术控制开关电源的设计方案，给出其功能原理图及电路原理图；本设计还详细介绍了变压器设计；EMI滤波电路；PWM控制电路；输出反馈电路；保护电路；整流滤波电路；稳压电路等。

该开关电频率高，效率高，功率密度高，可靠性高等。

关键字：PWM；开关电源；变压器；EMI毕业设计说明书（论文）外文摘要Title 12 V1A switch power source designAbstractThis paper expounds a kind of based on the Pulse Width Modulation (PWM, Pulse Width Modulation) control mode of switch power, introduced the PWM switch power supply and working principle of the development course, presented by the PWM control switch power source design scheme is presented, and the functional principle diagram and the circuit principle diagram; Using PWM technology, can make the switch power supply, high frequency, high efficiency, high power density, high reliability. This design but also detailed introduces the transformer design; EMI filter circuit; PWM control circuit; Output feedback circuit; The protection circuit; Rectifier filter circuit; V oltage circuit, etc.Keywords :PWM; Switching power supply; Transformer; EMI目次1绪论 (2)2 开关电源的发展和趋势 (2)3开关电源工作原理 (3)3.1 方案论证 (3)3.2设计要求 (4)3.3开关电源系统方框图 (4)4开关电源电路设计 (4)4.1 EM I滤波电路设计 (4)4.2 输入整流滤波设计 (5)4.3变换电路及控制电路设计 (7)4.4变压器设计 (10)4.5反馈稳压电路设计 (12)4.6 后级整流滤波电路设计 (14)结论 (15)致谢 (16)参考文献 (17)1 绪论电子技术的高速发展，电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电力检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。
