维修手机主板学徒知识点

手机主板维修入门注意:此资料以R01为例讲解第一节:风枪使用注意:使用风枪之前一定要大概了解主板的质量，如果主板耐温太低，容易吹起泡(例如:RO1的主板质量较好，焊接CPU6235时温度要够，CPU才容易吹下来;IO1的主板质量稍差，焊接时温度不能太高，否则主板起泡，造成报废)1.风枪介绍风枪上的“AIR”代表风枪“风档”，“HEATER”代表风枪的“温度档”2.正确使用热风焊接方法热风枪、热风焊台的喷嘴可按设定温度对IC等吹出不同温度的热风，以完成焊接。

喷嘴的气流出口设计在喷嘴的上方，口径大小可调，不会对BGA器件邻近的元件造成热损伤。

(1)BGA器件在起拔前，所有焊球均应完全熔化，如果有一部分焊球未完全熔化，起拔时容易损坏这些焊球连接的焊盘;同样，在焊接BGA器件时，如果有一部分焊球未完全熔化，也会导致焊接不良。

(2)为方便操作，喷嘴内部边缘与BGA器件之间的间隙不可太小，至少应有1mm 间隙。

(3)植锡网的孔径、目数、间距与排列应与BGA器件一致。

孔径一般是焊盘直径的80%，且上边小、下边大，以利焊锡在印制板上的涂敷。

(4)为防止印制板单面受热变形，可先对印制板反面预热，温度一般控制在150,160?;一般尺寸不大的印制板，预热温度应控制在160?以下。

3.焊接温度的调节与掌握(1)热风焊台最佳焊接参数实际是焊接面温度、焊接时间和热风焊台的热风风量三者的最佳组合。

设定此3项参数时主要应考虑印制板的层数(厚度)、面积、内部导线的材料、BGA器件的材料(是PBGA，还是CBGA)及尺寸、焊锡膏的成分与焊锡的熔点、印制板上元件的多少(这些元件要吸收热量)、BGA器件焊接的最佳温度及能承受的温度、最长焊接时间等。

一般情况下，BGA器件面积越大(多于350个焊球)，焊接参数的设定越难。

第二节:认识元器件基本元件电阻的作用:概括为限流，分压(1)在串联电路中起到分压作用，因使用电阻的大小和组合(串联或并联)，可以起到升压或降压作用(2)在并联电路中，可以起到分流的作用电阻通常用字母R表示，电阻的基本单位是欧姆(ohm)，简称欧，符号是Ω1K= 1000Ω，1MΩ=1000K=1000000Ω电容(capacitor)的作用:具有隔断直流、通交流、“通高频，阻低频”的特性;实现旁路、去藕、滤波和储能的作用电容通常用字母C表示电容器的基本单位是法拉，简称法(F)，1F=1000mF，1mF=1000μF，1μF=1000nF，1nF=1000pF电感的作用:滤波、振荡、延迟、陷波等;形象说法:“通直流，阻交流”，“通低频，阻高频”电感通常用字母L表示电感量的基本单位是亨利(简称亨)，用字母"H"表示1H=1000mH，1mH=1000μH二极管(Diode)用字母D表示，具有单向导电特性，有正负极之分，按用途分类有:稳压二极管，整流二极管，检波二极管，开关二极管，变容二极管，肖特基二极管，发光二极管等三极管用字母Q表示，主要作用为放大作用，是一种电流控制元件，分NPN,PNP两种型号;B为基极，C为集电极，E为发射极第三节:主板元件位置图(1)主板上的元件标识芯片类:以 U 为开头，如U201为 CPU MTK6235;U101为中频MTK6140 接口类:以 J 为开头，如J323为键盘接口;J510为触屏接口三极管类:以 Q 为开头，如Q401为控制0K键盘灯三极管二级管类:以 D 为开头，如D401为二极管晶振类:以 X 为开头，如X200 为26M 晶体电阻类:以 R 或VR(压敏电阻)为开头，如R402，R403为电阻电容类:以 C 为开头，如C402，C405为电容电感类:以 L 为开头，如L402，L404为电感还有一部分标号以 TP 为开头的是主板上测试点。

初学手机维修主板知识点手机维修已经成为了一个热门的行业，许多人都希望通过修理手机来获取收入。

而手机维修的核心就是修复手机主板，因此掌握手机维修主板知识点是非常重要的。

本文将介绍一些初学手机维修主板的关键知识点，帮助读者快速入门。

1. 主板的基本组成手机主板是手机的核心部件，它由多个组件组成。

其中最重要的组件是处理器、内存、存储芯片、电源管理芯片、射频模块等。

处理器负责执行手机的指令，内存用于存储数据，存储芯片用于存储操作系统和应用程序，电源管理芯片则负责管理手机的电源供应，射频模块负责无线通信。

2. 常见的主板故障在修复手机主板时，我们经常会遇到一些典型的故障。

例如，手机无法开机表示主板供电有问题，芯片失效则可能导致手机无法正常工作，而接触不良则会导致手机死机或者无法充电。

了解这些常见的故障现象可以帮助我们更快速地排除故障。

3. 使用工具修复手机主板需要使用一些专业的工具。

例如，万用表用于测试电路连接性和电压值，显微镜和热风枪用于焊接和拆卸芯片，各类电焊工具用于修复焊接问题。

掌握这些工具的使用方法对于初学者来说至关重要。

4. 理解主板电路图和原理图理解主板电路图和原理图是学习手机维修主板的一个重要环节。

电路图和原理图记录着手机主板各个组件之间的连接方式和工作原理。

初学者可以通过学习电路图和原理图，了解手机主板的工作原理以及各个部件之间的联系。

5. 掌握焊接技巧在手机主板维修中，焊接技巧是必不可少的。

初学者可以通过在线视频教程或参加培训课程来学习焊接技巧。

掌握良好的焊接技巧可以避免损坏主板，提高修复的成功率。

6. 软件问题与硬件问题在修理手机主板时，我们常常会面对软件问题和硬件问题。

软件问题可以通过重置手机或刷机等方式来解决，而硬件问题则需要修复或更换相应的零部件。

初学者应该了解如何分辨软件问题和硬件问题，并学会正确处理。

7. 持续学习与实践手机维修主板知识点非常庞大而复杂，初学者需要持续学习与实践。

手机主板上的维修知识点手机主板是手机的核心部件之一，负责连接和控制各个硬件模块的工作。

随着手机使用的时间增长，手机主板偶尔可能会出现一些问题，需要进行维修。

本文将介绍手机主板上的一些常见维修知识点，帮助读者更好地理解手机主板维修的基本原理和方法。

一、维修前的准备工作在进行手机主板维修之前，需要做一些准备工作。

首先，确保具备一定的维修经验和知识，以便能够正确处理各种问题。

其次，准备必要的工具，如螺丝刀、镊子、焊台等。

此外，为了避免静电对主板造成损坏，需要采取防静电措施，如戴上防静电手套、使用防静电垫等。

二、常见的主板故障手机主板上的故障类型多种多样，其中一些常见故障包括电池接触不良、SIM卡读取故障、无法充电、无法开机等。

这些故障可能是由于连接问题、硬件损坏或软件故障引起的。

通过仔细排查和测试，可以判断出具体的故障原因，然后采取相应的维修措施。

三、连接问题的处理对于电池接触不良、SIM卡读取故障等连接问题，首先需要检查相关连接线是否完好、是否松动。

如果发现松动，可以使用镊子或焊台进行固定。

此外，还需要检查连接接头是否有腐蚀或损坏，如果有，可以用酒精擦拭或更换接头。

四、硬件损坏的修复手机主板上的硬件模块包括芯片、电容、电阻等。

当发现某个硬件模块损坏时，可以尝试进行修复。

修复的方法包括更换损坏的部件、进行焊接修复等。

对于焊接修复，需要注意控制温度和时间，避免过热导致其他部件受损。

此外，还需注意使用合适的焊接工具和焊接材料，以确保修复的质量和稳定性。

五、软件故障的处理除了硬件故障，手机主板上还可能出现软件故障。

软件故障的表现形式有很多，例如系统无响应、应用崩溃等。

针对软件故障，可以尝试进行软件重置、升级或重新刷机等操作。

在处理软件故障时，需要注意备份重要数据，避免数据丢失。

六、注意事项和维修技巧在进行手机主板维修时，需要注意一些事项和技巧。

首先，避免使用劣质的维修工具和材料，以免对主板造成进一步的损坏。

手机维修常识学习原因1：首次开机慢。

由于首次开机，要做初始化的操作，例如 C8812 首次开机需要120秒。

请销售和维修人员耐心等待，不要认为手机定屏或者死机。

首次开机以后，再次开机时间在5s左右。

原因2：电池过度放电。

当电池电压过低时，电池处于低电压保护状态(常见原因)。

现象：手机无法开机属于正常现象，充电时仅有充电的灯不断闪烁。

解决措施：确认手机是否正常：取下电池电池，手机插充电器开机，确认开机是否正常。

如果手机不放电池，手机插充电器可以正常开机;手机放入电池充电30分钟，通常可以正常开机。

原因3：电池，数据线，或充电器损坏解决措施：更换电池、数据线或者充电器二、LCD黑屏和不开机原因1： LCD黑屏。

LCD物料单体的故障，而手机主板没有故障。

现象：插充电器或者电池开机，马达有震动，屏幕的边缘有亮光，同时指示灯有变亮。

解决措施：更换LCD原因2：不开机。

开机马达无震动，LCD屏幕的的背光不亮，电源指示灯不亮;开机大电流大于500mA或者小于100mA：解决措施：给用户换机或者更换单板三、无信号原因1：用户反馈无信号(实际信号正常)。

用户所在地区网络信号差等，手机本身无故障。

解决措施：通过对比华为同型号手机的信号强度，方法：菜单键--->系统设置-->关于手机--->状态信息--->信号强度。

电信，联通和移动制式的手机信号强度，一般会大于-85dB，手机信号是否正常：要对比华为同型号手机的信号强度，最好放在非金属的桌面上，不要放在手上，正常情况两者的差异小于8dB(8dB以内属于正常现象);大于8dB，比较异常。

原因2：无信号，无法打电话(CDMA手机)。

用户在系统设置中，将“自动”改为“本地系统”，导致用户在漫游状态下不能使用。

解决措施：在修改手机中菜单键--->系统设置--->无线和网络-->移动网络-->系统选择-->自动原因3：网络只有2G业务，即只显示1X时候，用在使用数据业务的时候，无法接听和拨打电话。

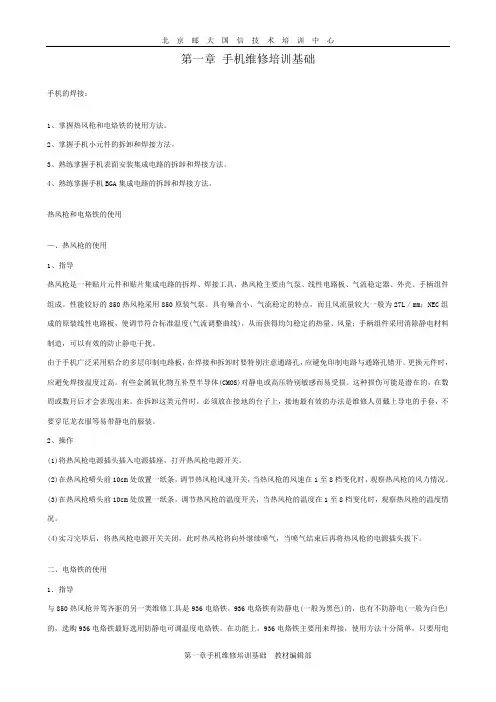

第一章手机维修培训基础手机的焊接：1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

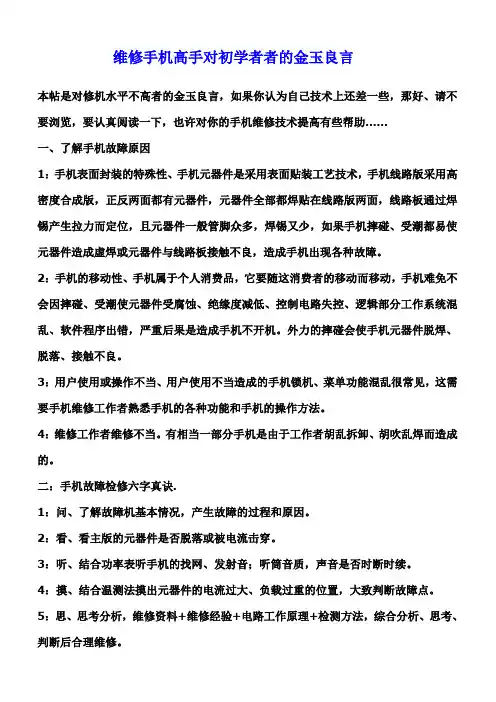

维修手机高手对初学者者的金玉良言本帖是对修机水平不高者的金玉良言，如果你认为自己技术上还差一些，那好、请不要浏览，要认真阅读一下，也许对你的手机维修技术提高有些帮助……一、了解手机故障原因1：手机表面封装的特殊性、手机元器件是采用表面贴装工艺技术，手机线路版采用高密度合成版，正反两面都有元器件，元器件全部都焊贴在线路版两面，线路板通过焊锡产生拉力而定位，且元器件一般管脚众多，焊锡又少，如果手机摔碰、受潮都易使元器件造成虚焊或元器件与线路板接触不良，造成手机出现各种故障。

2：手机的移动性、手机属于个人消费品，它要随这消费者的移动而移动，手机难免不会因摔碰、受潮使元器件受腐蚀、绝缘度减低、控制电路失控、逻辑部分工作系统混乱、软件程序出错，严重后果是造成手机不开机。

外力的摔碰会使手机元器件脱焊、脱落、接触不良。

3：用户使用或操作不当、用户使用不当造成的手机锁机、菜单功能混乱很常见，这需要手机维修工作者熟悉手机的各种功能和手机的操作方法。

4：维修工作者维修不当。

有相当一部分手机是由于工作者胡乱拆卸、胡吹乱焊而造成的。

二：手机故障检修六字真诀.1：问、了解故障机基本情况，产生故障的过程和原因。

2：看、看主版的元器件是否脱落或被电流击穿。

3：听、结合功率表听手机的找网、发射音；听筒音质，声音是否时断时续。

4：摸、结合温测法摸出元器件的电流过大、负载过重的位置，大致判断故障点。

5：思、思考分析，维修资料+维修经验+电路工作原理+检测方法，综合分析、思考、判断后合理维修。

6：修、一吹、二焊、三清洗、四替换、五飞线。

三：故障机检修原则1：先清洗后维修、2：先机外后机内、3：先补焊故障通病点、4：先电源后负载、5：先简单后复杂。

四：手机维修流程1：询问用户何种故障、2：正确的手机拆装技巧、3：观测手机故障情况、4：确定手机故障范围、5：确定手机故障点、6：维修排除故障、7：整机物理性能测试、8：记录维修日志。

五：手机常用的维修方法1：补焊法、一台热风枪+电烙铁+软件维修仪就可打拼天下（修机技术过硬者）。

手机维修新人必学知识点手机在现代社会中扮演着重要的角色，因此手机维修人员的需求也越来越大。

无论是从事手机维修行业的新人，还是作为手机用户想要了解更多手机维修知识的人，都有必要掌握一些基本的维修知识点。

下面就让我们一起来了解手机维修新人必学的知识点。

一、基本工具在进行手机维修之前，首先需要准备一些基本的维修工具。

这些工具包括螺丝刀、镊子、开胶工具、手机拆卸工具等。

这些工具的选择要符合手机维修的需求，同时使用时要注意安全，避免损坏手机零件或人身安全。

二、常见故障和维修方法1. 手机屏幕碎裂手机屏幕碎裂是较为常见的问题，通常在手机摔落或受到冲击时发生。

对于这种情况，可以通过更换屏幕来解决。

具体操作步骤包括拆卸手机屏幕、替换新屏幕、重新组装等。

2. 手机电池损坏手机电池损坏会导致手机无法正常使用，例如无法开机、电量快速耗尽等。

对于这种情况，可以尝试更换新电池，或者重新连接电池的接线等。

3. 手机无法充电如果手机无法充电，可能是由于充电口脏污、充电线损坏或者电池问题引起的。

可以通过清洁充电口、更换充电线或者检查电池连接是否正常来解决这个问题。

4. 手机无法开机手机无法开机可能是由于系统问题、电池电量不足或者电源按钮故障等原因引起的。

可以尝试充电、长按电源按钮或者重置手机来解决这个问题。

5. 手机信号弱手机信号弱可能是由于信号塔距离较远、手机天线损坏或者信号接收器故障等原因引起的。

可以尝试更换新卡、检查天线连接是否正常或者清洁天线等来解决这个问题。

除了以上列举的常见故障，手机还可能面临其他问题，如摄像头故障、手机听筒损坏等。

对于这些问题，需要根据具体情况采取相应的维修措施。

三、注意事项在进行手机维修时，还需要注意一些事项，以确保维修过程的安全和有效。

1. 安全防护维修过程中需要注意安全防护，避免触电、被割伤等意外发生。

可以戴上绝缘手套、工作眼镜等安全装备，确保自身安全。

2. 资料查询维修过程中遇到不熟悉的问题时，可以查询相应的手机维修资料进行参考。

手机维修硬件知识点总结一、硬件故障诊断1. 电源问题手机开机失败、突然关机、无法充电等问题往往与电源相关的硬件故障有关，可能是电池损坏、充电口接触不良、电源管理芯片故障等。

2. 屏幕问题屏幕显示异常、触摸不灵、屏幕破裂等问题一般与手机的显示屏、触摸屏有关，可能是屏幕线路损坏、屏幕芯片故障、触摸屏幕损坏等。

3. 主板问题手机无法开机、无法正常工作、无信号等问题往往与主板相关的硬件故障有关，可能是主板芯片故障、主板线路损坏、主板元器件故障等。

4. 摄像头问题摄像头无法正常拍照、照片模糊、摄像头无法对焦等问题可能是与摄像头芯片、摄像头线路、摄像头调焦元件等有关。

5. 音频问题无声、声音小、杂音等问题一般与手机的音频芯片、音频元件、音频线路有关。

6. 通讯问题无法接收信号、无法打电话、无法收发短信等问题可能是手机的通讯芯片、天线、通讯线路等问题。

二、手机硬件维修常用工具1. 螺丝刀和吸盘：用于拆解手机外壳和固定各种零部件。

2. 前后摄像头测试夹：用于测试手机前后摄像头是否正常工作。

3. 多用途测试线：用于测试手机的各项硬件功能，如屏幕、触摸、摄像头、声音等。

4. 电烙铁和焊锡膏：用于焊接和修复手机的线路和元器件。

5. 除尘球和镊子：用于清理手机内部的灰尘和杂物。

6. 万用表：用于测试手机各种元器件的电阻、电压和电流。

7. IC解锁器和热风枪：用于解锁和烧录手机主板上的芯片。

8. 等离子焊接仪：用于焊接手机主板上的微小元器件。

三、手机维修常见故障处理方法1. 电池问题如果手机无法开机或者电池持续很短，可以首先检查电池是否正常工作，如果电池损坏，需要更换新电池；如果是充电口接触不良，可以清洁充电口或更换充电线。

2. 屏幕问题如果手机屏幕显示异常或者触摸不灵，可以首先检查屏幕线路和触摸屏幕是否损坏，如果损坏需要更换新的屏幕和触摸屏幕。

3. 主板问题如果手机无法开机或者无法正常工作，可以首先检查主板元器件和线路是否损坏，如果是芯片故障，则需要更换新的主板芯片；如果是线路损坏，则需要焊接修复。

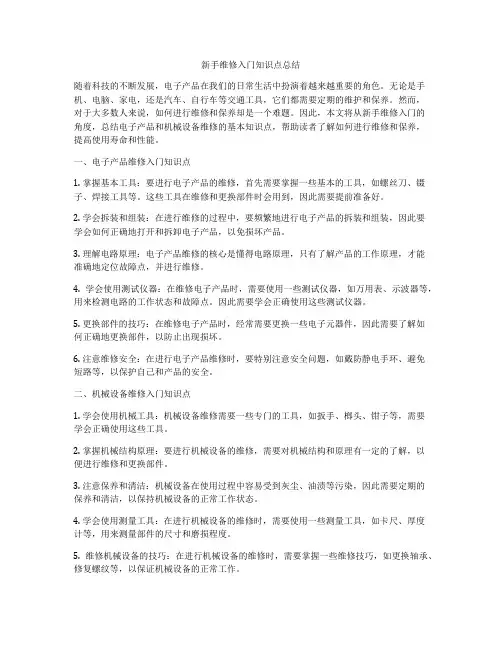

新手维修入门知识点总结随着科技的不断发展，电子产品在我们的日常生活中扮演着越来越重要的角色。

无论是手机、电脑、家电，还是汽车、自行车等交通工具，它们都需要定期的维护和保养。

然而，对于大多数人来说，如何进行维修和保养却是一个难题。

因此，本文将从新手维修入门的角度，总结电子产品和机械设备维修的基本知识点，帮助读者了解如何进行维修和保养，提高使用寿命和性能。

一、电子产品维修入门知识点1. 掌握基本工具：要进行电子产品的维修，首先需要掌握一些基本的工具，如螺丝刀、镊子、焊接工具等。

这些工具在维修和更换部件时会用到，因此需要提前准备好。

2. 学会拆装和组装：在进行维修的过程中，要频繁地进行电子产品的拆装和组装，因此要学会如何正确地打开和拆卸电子产品，以免损坏产品。

3. 理解电路原理：电子产品维修的核心是懂得电路原理，只有了解产品的工作原理，才能准确地定位故障点，并进行维修。

4. 学会使用测试仪器：在维修电子产品时，需要使用一些测试仪器，如万用表、示波器等，用来检测电路的工作状态和故障点。

因此需要学会正确使用这些测试仪器。

5. 更换部件的技巧：在维修电子产品时，经常需要更换一些电子元器件，因此需要了解如何正确地更换部件，以防止出现损坏。

6. 注意维修安全：在进行电子产品维修时，要特别注意安全问题，如戴防静电手环、避免短路等，以保护自己和产品的安全。

二、机械设备维修入门知识点1. 学会使用机械工具：机械设备维修需要一些专门的工具，如扳手、榔头、钳子等，需要学会正确使用这些工具。

2. 掌握机械结构原理：要进行机械设备的维修，需要对机械结构和原理有一定的了解，以便进行维修和更换部件。

3. 注意保养和清洁：机械设备在使用过程中容易受到灰尘、油渍等污染，因此需要定期的保养和清洁，以保持机械设备的正常工作状态。

4. 学会使用测量工具：在进行机械设备的维修时，需要使用一些测量工具，如卡尺、厚度计等，用来测量部件的尺寸和磨损程度。

手机主板维修必学知识点在当代社会，手机已经成为人们日常生活的必备品。

然而，由于各种原因，手机出现故障的情况时有发生。

而作为手机最核心的部件之一，手机主板的损坏往往会导致手机无法正常使用。

因此，了解手机主板的维修知识点是非常必要的。

本文将介绍手机主板维修的一些必学知识点，帮助读者在面对手机主板故障时能有所应对。

一、主板的结构和组成部分手机主板是手机的核心部件之一，它承担着控制和连接其他部件的功能。

一个典型的手机主板由处理器、内存、基带芯片、信号放大器、电源管理芯片等多个组成部分组成。

了解主板的结构和组成部分对于进行维修工作非常重要。

二、常见的主板故障手机主板故障多种多样，下面介绍几种常见的主板故障现象及其原因：1. 无法开机：可能的原因是电源管理芯片故障、运行内存故障、处理器故障等。

2. 无法充电：可能的原因是电源管理芯片故障、充电口损坏等。

3. 无信号或信号弱：可能的原因是基带芯片故障、信号放大器故障等。

4. 手机死机：可能的原因是运行内存故障、处理器故障等。

三、主板维修的基本流程了解主板维修的基本流程对于进行维修工作非常重要。

以下是一个典型的主板维修流程：1. 确定故障现象：通过与用户交流和对手机的外观和功能检查，确定主板故障的具体现象和范围。

2. 拆解手机：将手机拆解，取出主板。

3. 检查主板：用显微镜和测试仪器对主板进行仔细检查，寻找可能出现故障的地方，如焊点是否接触不良等。

4. 修复故障：根据检查结果，对故障进行修复。

可能的修复方法包括重新焊接焊点、更换芯片等。

5. 组装手机：修复完毕后，将主板重新装回手机，进行组装。

6. 测试手机：对维修后的手机进行各项功能测试，确保故障已经修复。

7. 清洁和保养：对手机进行清洁和保养，延长使用寿命。

四、维修技巧和注意事项在进行手机主板维修时，有一些技巧和注意事项需要牢记：1. 经验的积累：手机主板维修需要一定的经验积累，不能仅凭理论知识进行维修。

2. 小心细致：手机主板是非常精密的电子设备，维修时需要小心细致，避免额外的损坏。

手机维修主板线路知识点随着科技的不断发展，手机已经成为人们生活中必不可少的工具。

然而，由于长时间的使用或不慎操作，手机也往往会出现各种各样的故障。

而其中，主板线路的故障是较为常见且关键的问题之一。

因此，了解手机维修主板线路的知识点，对于解决手机故障有着重要意义。

1. 主板线路的基本构成手机主板线路是指手机内部用于连接各个部件的电路线路。

它包括主处理器、存储芯片、传感器、屏幕、摄像头等各个核心部件的连接线路。

主板线路的设计和布局对手机的性能和稳定性有着重要影响。

2. 常见的主板线路故障（1）电源线路故障：电源线路是手机正常运转的基础，任何与电源线路相关的故障都会导致手机无法正常开机或充电。

（2）信号线路故障：信号线路是手机与通信网络连接的关键，如果出现信号线路故障，将导致手机无法接收到信号或信号质量差。

（3）屏幕线路故障：屏幕线路是手机显示的核心部分，如果出现屏幕线路故障，将导致手机无法显示图像或出现显示异常。

（4）触摸屏线路故障：触摸屏线路是手机操作的重要组成部分，如果出现触摸屏线路故障，将导致手机无法正常操作。

3. 维修主板线路的方法与技巧（1）维修工具：维修主板线路需要使用精密的维修工具，例如各种螺丝刀、焊台、万用表等。

（2）观察线路图：对于初学者而言，阅读手机的线路图是一个重要的步骤。

线路图可以帮助人们快速找到需要维修的部分以及相关的连接线路。

（3）使用排查法：维修主板线路时，可以通过排除法来确定故障所在。

首先检查电源线路，然后逐个排查其他线路，直到找到问题所在。

（4）焊接技巧：维修主板线路常常需要进行焊接操作，掌握好焊接技巧非常重要。

注意温度控制、焊锡的使用量以及焊接时间等细节，可以避免因焊接不当而造成进一步的损坏。

4. 注意事项与维修建议（1）小心静电：在维修主板线路时，应注意避免静电的产生和释放。

静电可能会破坏手机内部的电子元件，因此使用防静电手套和工作台是很有必要的。

（2）妥善保存零件：维修过程中，需要拆卸手机并更换零件。

手机主板基本维修知识点手机主板是手机的核心部件之一，负责控制手机各个功能模块的协调运行。

作为手机维修人员，掌握一些手机主板的基本维修知识是非常重要的。

本文将介绍一些手机主板的基本维修知识点，帮助读者了解和解决手机主板故障。

一、主板布局和功能模块手机主板通常由芯片、电池插座、显示屏接口、触摸屏接口、相机接口、SIM卡槽等模块组成。

不同品牌和型号的手机主板布局多有差异，但基本功能模块差异不大。

了解手机主板的布局和功能模块可以帮助我们更好地识别和维修故障。

二、常见主板故障及维修方法1. 电池插座故障电池插座故障是手机无法开机或拔下电源后自动关机的常见问题。

首先，我们应该检查电池接触针脚是否干净，清除其中的灰尘或污垢。

如果问题仍然存在，就需要更换电池插座。

2. 显示屏故障显示屏故障可能表现为无法显示图像、出现条纹或黑屏等。

首先，我们可以尝试重新连接显示屏线缆，确保其连接稳固。

如果问题仍然存在，就需要更换显示屏。

3. 触摸屏故障触摸屏故障常见的表现是无法触摸或触摸反应迟钝。

我们可以尝试重新连接触摸屏线缆，确保其连接良好。

如果问题仍然存在，可能需要更换触摸屏。

4. SIM卡槽故障SIM卡槽故障可能导致手机无法识别SIM卡或无法读取卡内数据。

我们可以检查SIM卡槽是否有损坏或杂质堆积。

如果问题无法解决，就需要更换SIM卡槽。

5. 芯片故障芯片故障可能导致手机各个功能模块无法正常工作。

修复芯片故障需要专业的维修技术和设备，一般建议交由专业维修人员处理。

三、维修工具和注意事项在手机主板维修过程中，我们需要准备一些常用的维修工具，例如螺丝刀、吸盘、镊子等。

同时，我们也需要注意以下事项：1. 维修操作要细心谨慎，不要用力过猛或过度拉扯线缆，以免造成更多损坏。

2. 在维修过程中需要有耐心和耐心，对于一些复杂维修问题可能需要反复尝试和排查。

3. 如无维修经验，建议不要贸然拆卸复杂的手机主板，以免引入更多问题，最好交由专业维修人员处理。

手机主板维修培训计划一、培训背景随着智能手机的普及，手机维修市场也越来越火爆。

而手机主板维修作为手机维修中的重要一环，对维修技术要求较高。

因此，开展手机主板维修培训，对于提高手机维修技师的维修水平，促进手机维修市场的规范化发展具有重要的意义。

二、培训目标1.了解手机主板的基本原理和结构；2.掌握手机主板维修的常见故障和解决方法；3.提升维修技师的维修技术和维修能力；4.培养维修技师的维修意识和责任心。

三、培训内容1.手机主板基础知识（1）手机主板的基本原理和结构；（2）手机主板的常见元器件和功能。

2.手机主板常见故障（1）手机主板常见故障的分类和原因分析；（2）手机主板常见故障的排除方法和注意事项。

3.手机主板维修技术（1）手机主板维修工具和设备的使用方法；（2）手机主板维修的常见技术和技巧；（3）手机主板维修的注意事项和安全规范。

4.实际操作（1）学员进行手机主板维修实操训练；（2）实操训练考核和技术指导。

四、培训方式采用课堂教学的方式进行手机主板的基础知识和常见故障的讲解。

2.实操训练组织学员进行手机主板维修的实际操作训练，由专业技术人员进行指导和辅导。

3.现场考核对学员进行手机主板维修的实操训练考核，以检验学员的维修技术水平。

五、培训时间本次培训计划为期一个月，具体时间安排如下：第一周：手机主板基础知识的理论讲解；第二周：手机主板常见故障的分类和原因分析；第三周：手机主板维修技术的理论讲解；第四周：手机主板维修实操训练和考核。

六、培训人员1.课程讲师具有多年手机维修经验的专业技术人员，负责手机主板基础知识和维修技术的理论讲解。

2.实操指导者具有丰富实际操作经验的技术人员，负责学员的实操训练指导和辅导。

七、培训材料1.课程讲义包括手机主板基础知识、常见故障排除方法和维修技术的讲义。

2.实操设备提供手机主板维修的相关工具和设备，保证学员进行实操训练时的需要。

八、培训场地本次培训计划将在公司内部的维修实训室进行，以保证学员在安全的环境下进行实操训练。

新手如何学习手机维修新手如何学习手机维修新手学习手机维修方法1、手机维修基础学习，在步入手机维修的学习后，你就得开始接触各种专业术语了，比如手机中电子技术常用名称、概念、图形及文字符号、单位制等。

刚开始学习必须弄懂常用的名称、概念、比如什么是电流、电压、电阻、什么是真流电、交流电等等，这些也就是最起码的初中物理知识，对一些容易混淆的名称要领如电压，电压降、电位、电位差、电动势等，要弄清它们的区别，还要知道它们的文字符号，单位及换算。

2、了解手机的各种元器件知识，包括：手机中各种元器件的识别，对各种元器件原理的学习、理解、掌握元器件的测量方法。

3、了解手机的电路原理、工作原理以及基本的电路知识这些，如：放大电路，振荡电路、开关电路的原理等，了解、掌握市面上主流机型的元器件特点和电路结构，要知道手机是怎么工作的，手机电路的组成，包括：接收电路、发射电路、频率合成电路、逻辑电路、电源供电和充电电路、接口电路，要分块了解清。

从最基本的电子单元电路起步，学会看图识图，读图、绘图，学会分析基本电路工作原理、分析电路要沿信号路径，从输入到输出，进行逐级分析;要弄清电路关键点处包含有什么信号，要知道它们的正常波形、幅度和电压、工作频率，还要弄清各级电路的功能及每一个元器件在电路中的作用。

4、手机维修工具仪器的使用。

包括：风枪、烙铁、万用表、示波器、频率计等。

要掌握手机元器件的拆、焊技术。

5、学到的理论知识结合实际操作：在打好基础的同时，你就要把这些基本原理融入到具体的维修当中了，比如你能通过学到的电路原理等知识来判断一款手机是哪里出了问题，能熟练运用各种手机维修设备来对一系列的问题进行处理，达到能独立解决各种问题的目的。

同时你还得掌握各种品牌手机型号和不同手机的维修相同点和不同点，以及一些手机软件比如刷机解锁等如何熟练自如操作。

6、一步一个脚印扎实练习手工(手工：是指维修手机时，用手焊接主板上电子元件的功夫，，在正规手机维修培训学校里面，他们不但注重理论的教学，更加注重手工方面的练习，学校理论讲了很多，学员手工练习也要紧跟其后。

手机维修员必备知识点总结随着科技的不断进步，手机已经成为我们日常生活中必不可少的工具之一。

然而，与之相伴的是手机出现问题的可能性也越来越大。

作为手机维修员，掌握一些必备的知识点将有助于在处理手机故障时更加得心应手。

一、基础知识1. 硬件结构：了解手机内部结构，熟悉主板、芯片、屏幕等关键部件的位置和作用，有助于快速定位问题。

2. 电池知识：学会辨别不同类型的电池，了解电池的寿命和使用方法，及时更换老化的电池。

3. 常用工具：掌握使用螺丝刀、吸盘、夹子等手机维修常用工具，以便于拆卸和修复部件。

二、常见故障1. 电池问题：掌握解决手机无法充电、快速耗电等电池问题的方法，检查充电口、电池线等是否损坏。

2. 屏幕故障：了解手机屏幕黑屏、闪烁、触摸不灵等故障的原因，学会更换或修复屏幕。

3. 硬件故障：学会解决手机自动重启、无法开机等硬件问题，检查信号接收器、主板等是否受损。

4. 软件问题：熟悉手机操作系统的常见故障，掌握清理缓存、重置设置等软件修复方法。

三、专业知识1. 主板修复：掌握主板的基本构造和工作原理，熟悉主板维修的常见技术，如焊接、更换芯片等。

2. 数据恢复：了解手机数据恢复的方法，掌握数据线连接、软件操作等技巧，能够有效地提取丢失的数据。

3. 水损处理：学会应对手机进水的应急处理方法，如拆机晾干、使用吸湿剂吸湿等，避免进一步损坏。

4. 屏幕维修：熟悉常见的屏幕维修技术，掌握更换触摸屏、液晶屏等的操作流程。

四、安全和服务1. 防静电措施：了解手机维修中的防静电措施，如穿戴静电手环、放置防静电垫等，确保维修过程安全。

2. 客户服务：学会与客户沟通，了解客户的需求和问题，耐心解答疑问，提供专业的技术建议。

3. 安全意识：重视个人安全和环境保护，正确处理手机维修过程中产生的废弃物和有害物质。

综上所述，作为一名手机维修员，掌握基础知识、了解常见故障、提升专业修复技能以及保证安全和服务，都是不可或缺的。

只有不断学习和实践，才能成为一名高效、专业的手机维修员。

新手维修手机知识点汇总在这个科技飞速发展的时代，手机已经成为人们日常生活中的必需品之一。

然而，随着使用时间的延长，手机也会出现各种各样的故障。

当我们遇到手机故障时，我们是否能够自己进行维修呢？接下来，我将为大家汇总一些新手维修手机的知识点，希望能够帮助到有需要的朋友们。

一、了解手机的组成部分在维修手机之前，我们首先需要了解手机的组成部分。

手机主要由主板、显示屏、电池、摄像头、音频接口等组成。

不同型号的手机组成部分可能会有所不同，因此在维修时需要先了解具体手机的构造。

二、常见手机故障及解决方法1.无法开机如果手机无法开机，首先可以尝试充电5-10分钟后再开机。

如果还是无法开机，可以尝试按住电源键和音量键同时按下，进入恢复模式或硬重置手机。

如果问题依然存在，可能需要更换电池或找专业人员维修。

2.屏幕碎裂屏幕碎裂是手机维修中最常见的问题之一。

如果仅是屏幕表面裂纹，可以使用手机贴膜进行修复。

如果屏幕彻底破损，需要更换整个屏幕。

为了避免屏幕碎裂，使用手机时要注意避免摔落或挤压。

3.电池快速耗电如果手机电池快速耗电，可以尝试以下方法来解决问题：关闭不必要的后台应用程序、调整屏幕亮度、减少使用振动功能等。

如果问题持续存在，可能需要更换电池或检查电池连接部分是否松动。

4.手机卡顿手机卡顿可能是由于手机内部存储空间不足或运行的应用程序过多导致的。

可以尝试清理手机垃圾文件、关闭不必要的后台应用程序、卸载不常用的应用程序等。

如果问题无法解决，可能需要重置手机或清除手机缓存。

5.摄像头故障如果手机摄像头无法正常工作，可以尝试清理摄像头镜头，检查摄像头连接线是否松动。

如果问题依然存在，可能需要更换摄像头模块或找专业人员维修。

三、学习手机维修技巧除了了解常见的手机故障和解决方法外，学习一些基本的手机维修技巧也是非常重要的。

例如，学会正确使用螺丝刀工具来拆解手机、学会使用万用表来测试手机元器件的电阻或电压等。

这些技巧的学习可以通过参加手机维修培训班或观看相关的学习资料来进行。

学主板维修知识点总结作为电子设备的核心部件，主板在计算机、手机、平板等各类设备中扮演着重要的角色。

然而，由于各种原因，主板的故障是使用这些设备时经常遇到的问题之一。

因此，学习主板维修知识是必不可少的。

本文将总结一些主板维修知识点，以帮助读者更好地理解和处理主板故障。

一、主板故障的分类主板故障可以分为硬件故障和软件故障两大类。

硬件故障主要包括电源问题、CMOS电池失效、芯片损坏等；而软件故障则涉及到BIOS设置错误、操作系统异常等。

二、主板维修工具的准备在进行主板维修之前，我们需要准备一些基本的维修工具，例如螺丝刀、万用表、烙铁等工具。

此外，还需要一些常用的电子元件，如电容、电阻、晶体等。

这些工具和元件将帮助我们更好地进行主板故障的检测和修复。

三、硬件故障的处理1. 电源问题：当主板无法正常上电时，首先需要检查电源。

我们可以使用万用表测量电源输出电压是否正常，或者将电源连接到其他设备上进行测试。

2. CMOS电池失效：CMOS电池是主板上用于保存基本设置的电池。

当电池电量不足时，可能会导致时间设置错误或者无法启动。

解决方法是将CMOS电池更换为新的电池。

3. 芯片损坏：芯片是主板上非常重要的组成部分，可能会因为静电、过压等原因受损。

在处理芯片损坏问题时，我们可以使用万用表进行测量，确认芯片是否损坏，并考虑是否需要更换芯片。

四、软件故障的处理1. BIOS设置错误：BIOS是主板上的一组固件程序，用于初始化系统硬件并提供一些基本设置。

如果在BIOS设置中出现错误，可能导致无法正常启动。

处理这类问题时，我们可以尝试恢复默认设置或重新刷新BIOS。

2. 操作系统异常：操作系统问题可能导致主板无法正常工作。

在这种情况下，我们可以尝试进入安全模式，使用系统自带的修复工具进行故障排查和修复。

五、维修技巧与注意事项1. 静电防护：在进行主板维修时，静电可能对电子元件造成损害。

因此，我们需要采取一些预防措施，如使用静电手环、放置静电垫等。
