手机维修培训讲义

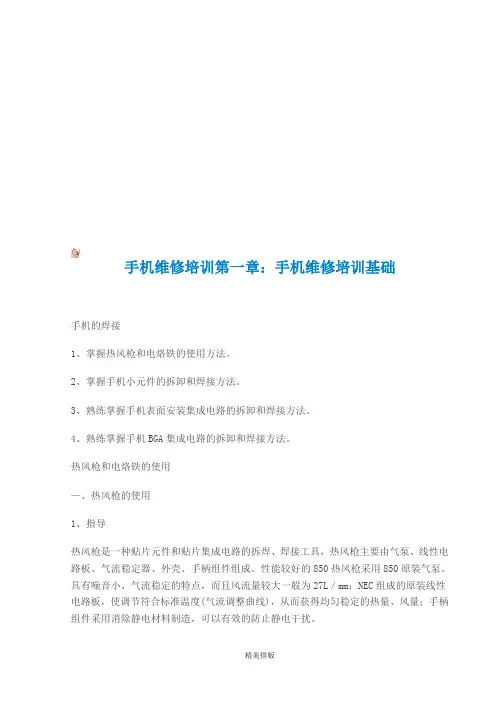

手机维修培训第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

维修根底培训前言:本培训主要针对维修的相关电路根底知识进行简介,包括根本元器件、根本电路的介绍，以及这些元器件、根本电路在电路中的应用分析。

1．片状元器件〈1〉电阻〔是线性元件，符合欧姆定律〕电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称：一般用三位数表示其阻值的大小，前两位数是有效数字，第三位数是10的指数。

如100表示10Ω，102表示1000Ω即1kΩ，当阻值小于10Ω时，以*R*表示，将R 看作小数点，如5R1表示5.1Ω。

贴片电阻封装〔尺寸大小〕：0201、0402、0603、0805、1206、1210、1812、2225等，前两位数表示长度，后两位数表示宽度。

比方：0402表示长边4英寸，宽边2英寸。

0.1英寸4毫米在电路中的作用：电阻串联R 总=R1+R2，起分压作用；电阻并联21R 1R 11＋＝总R ，起分流作用。

0欧姆的电阻通常用作跳线。

特点：在 中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊。

注意：在测试电阻时，手不能接触表笔的金属局部，防止人体电阻对测量的误差；机械表黑表笔接地测量的是正向阻值，数字表红表笔接地测量的是正向阻值。

<2>电容〔是惯性元件〕 电容的符号表示：电容的换算：1F=1×μF ； 1μF =1×pF标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF 。

比方：104表示100000pF,即0.1μF 。

贴片封装：同电阻。

电解电容有极性，贴片电容外表有暗条的一端是正极。

在电路中电容并联：C 总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。

注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗〔电阻值〕变小或特殊电容外一般电容不易损坏。

一、手机漏电故障维修方法手机漏电是指给手机加上直流稳压电源后，未按开机键电流表的指针就有电流指示或手机开机后待机电流大。

正常情况下，手机不开机时电流表指示值应为OmA，待机时电流应为5~30mA，最大不应超过50mA。

一些手机用户反应，自已的手机电池消耗快，充满电的电池用不多久即发生低电告警或自动关机，出现这种故障一般多为手机漏电所致。

漏电严重的手机还会造成不开机故障。

漏电故障的原因一般是供电集成块不良或某元件有短路现象，进过水的手机易发生漏电故障，漏电故障检修难度较大，检修时，可采用以下三种方法进行分析和判断。

1.感温法给手机供电几分钟，然后用手触摸可疑元件，发热不正常的元件即为故障元件。

这种方法适合漏电电流不是很大的手机的维修。

2 经验法直接更换功放后故障一般可以排除。

这种方法适合手机漏电较大的故障的维修。

若手机漏电电流很大，即手机加上稳压电源就发生短路或电流上升很快，根据经验，一般为功放短路造成，直接更换功放后故障一般可以排除。

这种方法适合手机漏电较大的故障的维修。

3.断开法若用以上两种方法仍不能排除故障，说明手机漏电故障比较隐蔽，根据经验，漏电故障一般发生在手机电池直接供电的电路部分。

这些部位主要是：电池滤波电路、电源IC、功放电路、振子电路、振铃电路、备用电池电路、电子开关等(不同的手机，电池直接供电的电路可能不尽相同)。

检修时可采取一一断开的方法进行判断。

手机维修培训-第八章：手机不人网故障的维修手机不入网故障是手机常见故障之一，当射频电路、逻辑音频、软件等任一环节不正常都有可能引起该故障，因此，检修难度较大，本章系统分析不入网故障的维修方法、技巧和实例。

第一节不入网故障的定位3t．维修前的准备一、不入网故障的定位不入网故障是手机的常见故障之一，它涉及到较多的电路单元。

当射频电路、逻辑音频电路、软件有问题时，都会造成此类故障。

不入网可分为有信号(有信号棒)不入网、无信号(无信号棒)不入网两种情况。

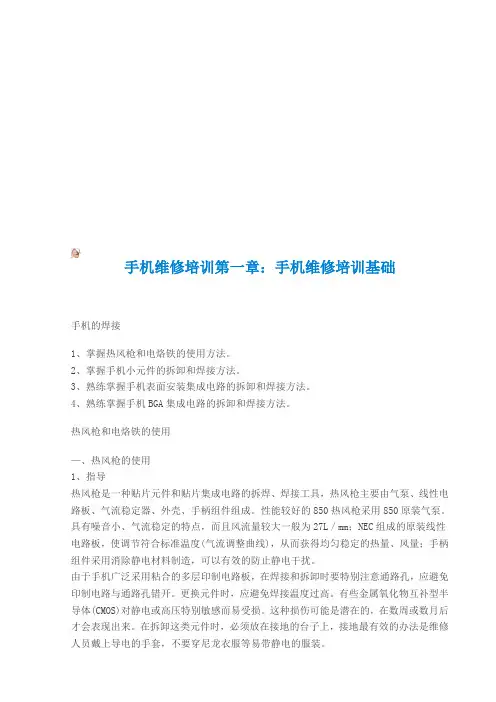

手机维修培训-第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CM OS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

手机维修培训第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

手机维修培训资料（doc38页）手机修理培训第一章：手机修理培训基础手机的焊接1、把握热风枪和电烙铁的使用方法。

2、把握手机小元件的拆卸和焊接方法。

3、熟练把握手机表面安装集成电路的拆卸和焊接方法。

4、熟练把握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪要紧由气泵、线性电路板、气流稳固器、外壳、手柄组件组成。

性能较好的850热风枪采纳850原装气泵。

具有噪音小、气流稳固的特点，而且风流量较大一样为27L／mm；NEC组成的原装线性电路板，使调剂符合标准温度(气流调整曲线)，从而获得平均稳固的热量、风量；手柄组件采纳排除静电材料制造，能够有效的防止静电干扰。

由于手机广泛采纳粘合的多层印制电路板，在焊接和拆卸时要专门注意通路孔，应幸免印制电路与通路孔错开。

更换元件时，应幸免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压专门敏锐而易受损。

这种损害可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的方法是修理人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调剂热风枪风速开关，当热风枪的风速在1至8档变化时，观看热风枪的风力情形。

(3)在热风枪喷头前10cm处放置一纸条，调剂热风枪的温度开关，当热风枪的温度在1至8档变化时，观看热风枪的温度情形。

(4)实习完毕后，将热风枪电源开关关闭，现在热风枪将向外连续喷气，当喷气终止后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类修理工具是936电烙铁，936电烙铁有防静电(一样为黑色)的，也有不防静电(一样为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁要紧用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

手机维修培训第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L ／mm；NEC组成的原装线性电路板，使调节符合规范温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。
