手机电路基础简介及维修培训

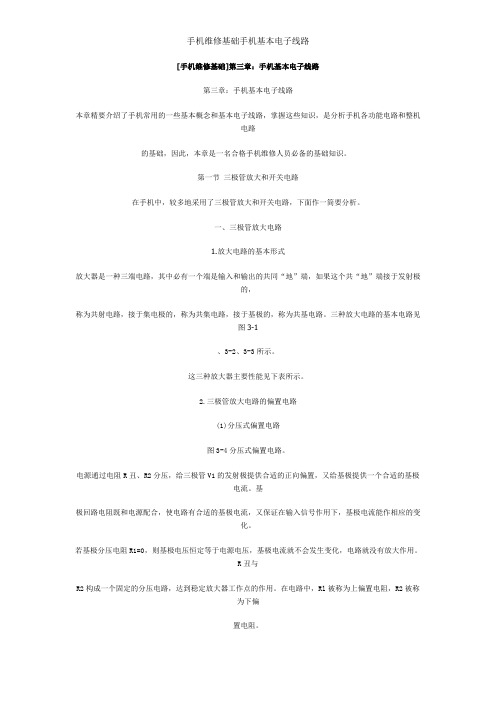

[手机维修基础]第三章：手机基本电子线路第三章：手机基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。

第一节三极管放大和开关电路在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。

一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。

三种放大电路的基本电路见图3-1、3-2、3-3所示。

这三种放大器主要性能见下表所示。

2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。

电源通过电阻R丑、R2分压，给三极管V1的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。

基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。

若基极分压电阻R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。

R丑与R2构成一个固定的分压电路，达到稳定放大器工作点的作用。

在电路中，Rl被称为上偏置电阻，R2被称为下偏置电阻。

电源通过集电极电阻R3给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。

集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。

若集电极电阻R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。

电容C1和C3分别为输入与输出隔直电容，又称耦合电容。

C1、C3使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。

一、手机漏电故障维修方法手机漏电是指给手机加上直流稳压电源后，未按开机键电流表的指针就有电流指示或手机开机后待机电流大。

正常情况下，手机不开机时电流表指示值应为OmA，待机时电流应为5~30mA，最大不应超过50mA。

一些手机用户反应，自已的手机电池消耗快，充满电的电池用不多久即发生低电告警或自动关机，出现这种故障一般多为手机漏电所致。

漏电严重的手机还会造成不开机故障。

漏电故障的原因一般是供电集成块不良或某元件有短路现象，进过水的手机易发生漏电故障，漏电故障检修难度较大，检修时，可采用以下三种方法进行分析和判断。

1.感温法给手机供电几分钟，然后用手触摸可疑元件，发热不正常的元件即为故障元件。

这种方法适合漏电电流不是很大的手机的维修。

2 经验法直接更换功放后故障一般可以排除。

这种方法适合手机漏电较大的故障的维修。

若手机漏电电流很大，即手机加上稳压电源就发生短路或电流上升很快，根据经验，一般为功放短路造成，直接更换功放后故障一般可以排除。

这种方法适合手机漏电较大的故障的维修。

3.断开法若用以上两种方法仍不能排除故障，说明手机漏电故障比较隐蔽，根据经验，漏电故障一般发生在手机电池直接供电的电路部分。

这些部位主要是：电池滤波电路、电源IC、功放电路、振子电路、振铃电路、备用电池电路、电子开关等(不同的手机，电池直接供电的电路可能不尽相同)。

检修时可采取一一断开的方法进行判断。

手机维修培训-第八章：手机不人网故障的维修手机不入网故障是手机常见故障之一，当射频电路、逻辑音频、软件等任一环节不正常都有可能引起该故障，因此，检修难度较大，本章系统分析不入网故障的维修方法、技巧和实例。

第一节不入网故障的定位3t．维修前的准备一、不入网故障的定位不入网故障是手机的常见故障之一，它涉及到较多的电路单元。

当射频电路、逻辑音频电路、软件有问题时，都会造成此类故障。

不入网可分为有信号(有信号棒)不入网、无信号(无信号棒)不入网两种情况。

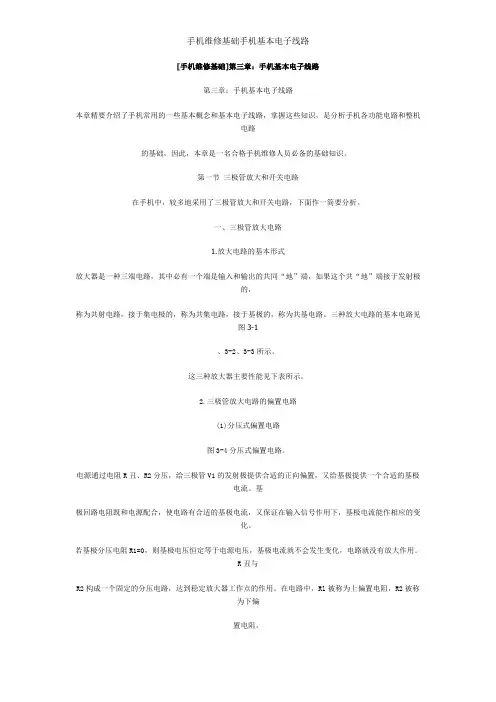

手机维修培训第三章：手机基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。

第一节三极管放大和开关电路在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。

一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。

三种放大电路的基本电路见图3-1、3-2、3-3所示。

这三种放大器主要性能见下表所示。

2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。

电源通过电阻R丑、R2分压，给三极管V1的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。

基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。

若基极分压电阻R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。

R丑与R2构成一个固定的分压电路，达到稳定放大器工作点的作用。

在电路中，Rl被称为上偏置电阻，R2被称为下偏置电阻。

电源通过集电极电阻R3给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。

集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。

若集电极电阻R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。

电容C1和C3分别为输入与输出隔直电容，又称耦合电容。

C1、C3使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。

为避免交流信号电压在发射极电阻R4上产生压降，造成放大电路电压放大倍数下降，常在R4的两端并联一个电容(C2)。

手机维修电路理论知识点随着现代科技的不断发展，手机已演变成我们生活中必不可少的日常工具。

然而，由于长时间使用或不慎操作，手机电路往往会出现故障，需要进行维修。

为了更好地理解和掌握手机维修过程中的电路理论知识点，本文将围绕电路原理、常见故障与解决方案以及维修技巧进行探讨。

一、电路原理手机电路原理包括电路结构和电路组成两个方面。

电路结构涉及到手机内部的主要电路板，其中包括主板、屏幕板和电源板等。

主板是手机的核心部分，负责连接各个模块，如处理器、内存和通信模块等。

屏幕板是显示器的重要组成部分，负责手机图像和文字的显示。

电源板则提供电能给手机其他电路板，起到了电源供应的作用。

电路组成方面主要包括电路元件和电路模块。

电路元件是构成电路的基本材料，包括电容器、电阻器和电感器等。

它们通过连接和组合起来，形成了各种电路模块。

电路模块通常包括功放模块、摄像头模块和通信模块等，它们各自完成不同的功能，并合作共同保障手机的正常运行。

二、常见故障与解决方案1. 手机无法开机这是手机使用过程中常见的故障之一。

可能的原因包括电池电量不足、电路板损坏以及开机按键失效等。

解决方案可以是更换电池、修复电路板或更换开机按键。

2. 手机屏幕无显示当手机屏幕无显示时，一般是由于屏幕板故障导致的。

这可能与屏幕连接线路不良、屏幕模块损坏或手机摔落造成的屏幕碎裂有关。

此时，我们需要检查和修复屏幕连接线路或更换屏幕模块。

3. 手机通信问题手机无法正常通信可能是由于通信模块故障或信号接收差引起的。

解决方案包括更换通信模块、检查信号线路和试用不同的手机卡等。

三、维修技巧手机维修是一门需要技巧和经验的工作。

以下是一些常用的维修技巧，供大家参考：1. 工具准备维修手机需要一些常用的工具，如螺丝刀、镊子和焊接设备等。

在维修前，要确保所需工具齐全，以提高效率。

2. 资料参考手机维修需要不断学习，并参考相关资料。

可以通过网络搜索、技术交流等方式获取更多的维修技巧和解决方案。

维修手机培训维修手机培训手机在我们的日常生活中十分重要，它是我们的工具、娱乐和社交方式。

但是，手机也是易损的，一旦出现故障，我们可能不得不购买一个新的手机，这对我们的财务状况是一种不小的负担。

因此，维修手机是一个非常有前景的职业。

在这篇文章中，我们将介绍如何进行维修手机培训，以及成为一名合格的维修技术员所需要的技能。

培训的内容如下：1. 原理图解析在维修手机之前，技术员首先需要了解手机的结构和原理。

因此，原理图解析是培训的第一步。

理解手机的原理可以帮助技术员识别出故障产生的原因，从而更快地修复手机。

原理图解析通常涉及电流、电压和电子元器件。

2.基础电子学基础电子学是维修手机的核心之一，它包括所有电子设备的基本原理，如市场上可找到的芯片组件等。

熟悉这些基本原理对手机维修技术员至关重要，这有助于他们深入了解电子设备的确切运作方式。

3.电路板修复电路板修复是维修手机的重要环节之一。

电路板是手机不可或缺的部件之一，也是最容易出现问题的部件之一。

掌握电路板的维修方法和技巧可以帮助技术员正确迅速地修复手机。

4.软件问题处理除了硬件故障之外，手机在使用过程中也可能遭遇软件故障。

因此，技术员也需要了解软件问题的处理方法。

掌握编程技术和基本的操作系统知识是维修手机软件问题的重要维度。

5.电池维护在维修手机过程中，电池也是一个非常重要的部件。

电池问题可能是手机出现故障的根本原因。

因此，技术员需要了解维护电池的方法，以防止类似故障的再次发生。

总结怎样成为一名合格的手机维修技术员？这需要在细致的学习和大量实践中不断地培养和积累。

熟悉手机维修的基础知识和技术，能更快地确认手机的故障，更快地解决问题。

同时，要建立自己的技术路线，精通图//面分析和硬件修复等技巧，才能最终成为一名优秀的维修技术员。

我们的技能需要在实践中锤炼，因此，在培训中注重实际操作能够帮助我们建立信心和信念，帮助我们更好地掌握维修手机的技能。

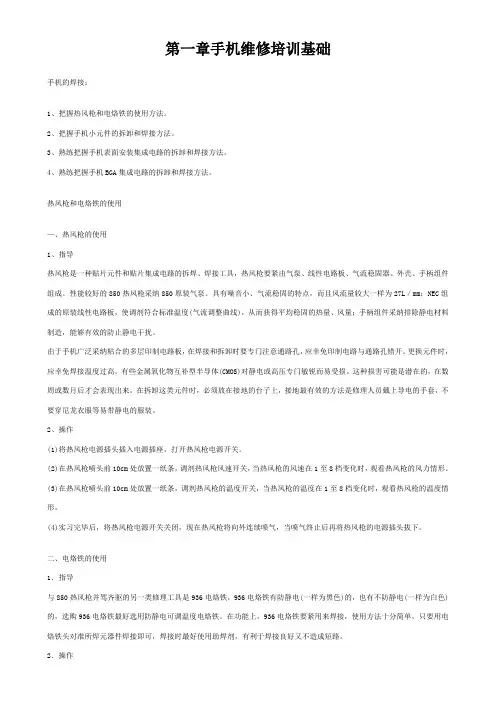

第一章手机维修培训基础手机的焊接：1、把握热风枪和电烙铁的使用方法。

2、把握手机小元件的拆卸和焊接方法。

3、熟练把握手机表面安装集成电路的拆卸和焊接方法。

4、熟练把握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪要紧由气泵、线性电路板、气流稳固器、外壳、手柄组件组成。

性能较好的850热风枪采纳850原装气泵。

具有噪音小、气流稳固的特点，而且风流量较大一样为27L／mm；NEC组成的原装线性电路板，使调剂符合标准温度(气流调整曲线)，从而获得平均稳固的热量、风量；手柄组件采纳排除静电材料制造，能够有效的防止静电干扰。

由于手机广泛采纳粘合的多层印制电路板，在焊接和拆卸时要专门注意通路孔，应幸免印制电路与通路孔错开。

更换元件时，应幸免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压专门敏锐而易受损。

这种损害可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的方法是修理人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调剂热风枪风速开关，当热风枪的风速在1至8档变化时，观看热风枪的风力情形。

(3)在热风枪喷头前10cm处放置一纸条，调剂热风枪的温度开关，当热风枪的温度在1至8档变化时，观看热风枪的温度情形。

(4)实习完毕后，将热风枪电源开关关闭，现在热风枪将向外连续喷气，当喷气终止后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类修理工具是936电烙铁，936电烙铁有防静电(一样为黑色)的，也有不防静电(一样为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁要紧用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

第一章手机维修培训基础手机的焊接：1、掌握热风枪和电烙铁的使用方法。

2、掌握手机小元件的拆卸和焊接方法。

3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。

4、熟练掌握手机BGA集成电路的拆卸和焊接方法。

热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。

性能较好的850热风枪采用850原装气泵。

具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。

由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。

更换元件时，应避免焊接温度过高。

有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。

这种损伤可能是潜在的，在数周或数月后才会表现出来。

在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。

2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。

(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。

(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。

(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。

二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。

在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。

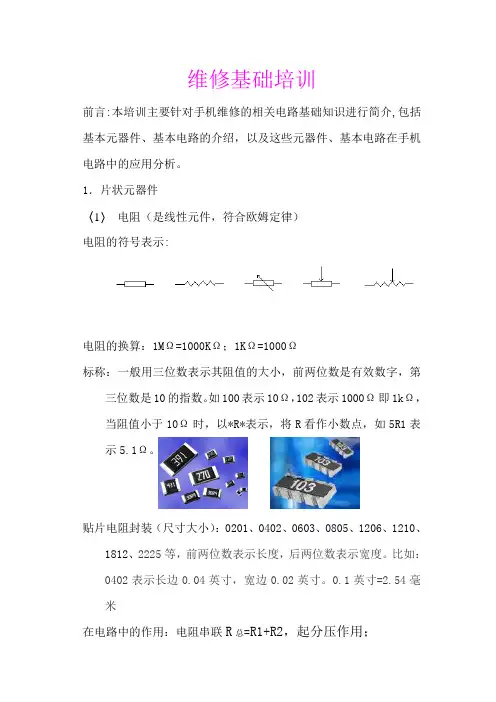

手机维修基础培训（doc 13页）维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。

1．片状元器件〈1〉电阻（是线性元件，符合欧姆定律）电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF 。

比如：104表示100000pF,即0.1μF 。

贴片封装：同电阻。

电解电容有极性，贴片电容表面有暗条的一端是正极。

在电路中电容并联：C 总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。

注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗（电阻值）变小或特殊电容外一般电容不易损坏。

〈3〉 电感（是惯性元件） 电感的符号表示：电感的换算：1H=1000ｍH ；1ｍH=1000μH 贴片封装：同电阻电感串联L 总=L1+L2，总电感增大；电感并联21L 1L 1L 1＋＝总,总电感减小。

特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。

特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊；一般损坏可量两端阻值测得。

附：计算机主板上的一些电容电感的应用：〈4〉二极管二极管的符号表示：手机中常用的二极管特性：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。

2.稳压（肖特基）二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。

在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。
