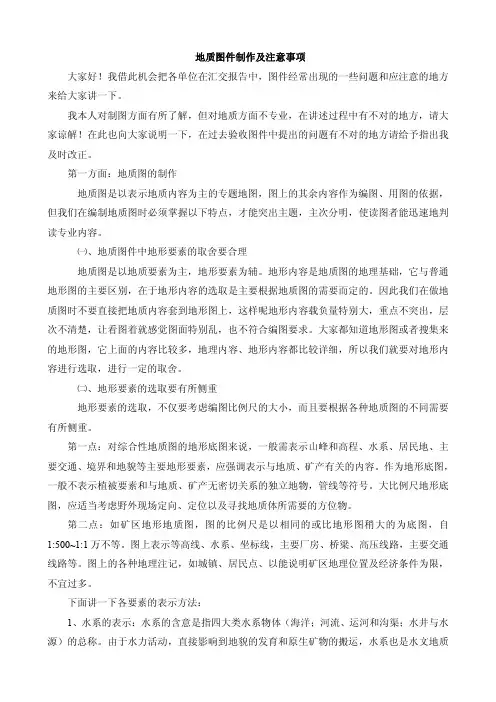

地质图件制作及注意事项大家好！我借此机会把各单位在汇交报告中，图件经常出现的一些问题和应注意的地方来给大家讲一下。
我本人对制图方面有所了解，但对地质方面不专业，在讲述过程中有不对的地方，请大家谅解！在此也向大家说明一下，在过去验收图件中提出的问题有不对的地方请给予指出我及时改正。
第一方面：地质图的制作地质图是以表示地质内容为主的专题地图，图上的其余内容作为编图、用图的依据，但我们在编制地质图时必须掌握以下特点，才能突出主题，主次分明，使读图者能迅速地判读专业内容。
㈠、地质图件中地形要素的取舍要合理地质图是以地质要素为主，地形要素为辅。
地形内容是地质图的地理基础，它与普通地形图的主要区别，在于地形内容的选取是主要根据地质图的需要而定的。
因此我们在做地质图时不要直接把地质内容套到地形图上，这样呢地形内容载负量特别大，重点不突出，层次不清楚，让看图着就感觉图面特别乱，也不符合编图要求。
大家都知道地形图或者搜集来的地形图，它上面的内容比较多，地理内容、地形内容都比较详细，所以我们就要对地形内容进行选取，进行一定的取舍。
㈡、地形要素的选取要有所侧重地形要素的选取，不仅要考虑编图比例尺的大小，而且要根据各种地质图的不同需要有所侧重。
第一点：对综合性地质图的地形底图来说，一般需表示山峰和高程、水系、居民地、主要交通、境界和地貌等主要地形要素，应强调表示与地质、矿产有关的内容。
作为地形底图，一般不表示植被要素和与地质、矿产无密切关系的独立地物，管线等符号。
大比例尺地形底图，应适当考虑野外现场定向、定位以及寻找地质体所需要的方位物。
第二点：如矿区地形地质图，图的比例尺是以相同的或比地形图稍大的为底图，自1:500~1:1万不等。
图上表示等高线、水系、坐标线，主要厂房、桥梁、高压线路，主要交通线路等。
图上的各种地理注记，如城镇、居民点、以能说明矿区地理位置及经济条件为限，不宜过多。
下面讲一下各要素的表示方法：1、水系的表示：水系的含意是指四大类水系物体（海洋；河流、运河和沟渠；水井与水源）的总称。
