用例建模

UML（Unified Modeling Language）统一建模语言是一种用于对软件密集系统进行可视化建模的标准化建模语言。

用例模型是UML中的一个重要概念，主要用于描述系统的功能需求和行为。

用例模型主要由三个部分组成：参与者（Actor）、用例（Use Case）和它们之间的关系。

参与者（Actor）：参与者是与系统进行交互的用户或其他系统，可以是外部实体或内部实体。

用例（Use Case）：用例描述了系统执行的功能，即参与者与系统之间的交互行为。

一个用例通常描述了一个单一的功能或业务过程。

关系：关系描述了参与者与用例之间的交互，包括关联（Association）、泛化（Generalization）和依赖（Dependency）等。

在构建用例模型时，通常首先识别参与者，然后确定系统的功能需求，为每个功能需求创建一个用例。

接着，通过添加关系来描述参与者与用例之间的交互。

用例模型的主要目的是帮助开发人员理解系统的功能需求和行为，以便更好地设计和实现系统。

通过用例模型，开发人员可以更好地理解系统的边界、参与者与系统的交互以及系统的功能需求，从而更好地进行系统设计和开发。

用例建模目标
用例建模的目标是描述系统的功能需求，通过使用用例图、用例描述和用例之间的关系来定义系统的行为和功能。

具体来说，用例建模的目的是：
1. 确定系统的功能需求：通过分析业务场景和角色与系统的交互，识别系统的功能需求。

2. 描述系统的行为：用例描述了系统在特定场景下的行为，包括前置条件、后置条件和系统与角色的交互等。

3. 定义系统边界：用例建模可以帮助确定系统的边界，明确系统与外部实体（如用户、其他系统等）的交互。

4. 建立需求基线：通过用例建模，可以建立一个清晰的需求基线，为后续的开发和测试提供依据。

5. 沟通工具：用例建模使用图形化的方式描述系统功能，便于开发人员、测试人员和业务分析师等不同角色之间的沟通。

6. 评估和验证：通过评估用例的完整性、正确性和可行性，确保系统功能需求的准确性和完整性。

7. 驱动开发：用例可以作为开发过程中的重要输入，指导开发人员实现系统的功能。

8. 测试依据：测试人员可以根据用例编写测试用例，确保系统功能的正确性和可靠性。

总之，用例建模是一种有效的需求工程方法，可以帮助团队更好地理解和管理系统需求，确保开发出符合业务需求的软件产品。

用例建模法
用例建模是一种分析和设计软件系统的方法，它将系统看作一系列用例，每个用例描述了系统与用户之间的一个交互场景。

用例建模的步骤如下：
1. 确定系统的边界和参与者：确定系统与外部世界的交互范围，并确定参与系统的各种角色。

2. 鉴别用例：识别系统中的主要功能点和用户需求，每个功能点对应一个用例。

3. 描述用例：详细描述每个用例的功能特点，包括前置条件、主要场景、预置条件、异常场景等。

4. 绘制用例图：用例图是用例建模的核心图。

它通过图形的方式展示出各个用例之间的关系，包括参与者、用例和它们之间的关联关系。

5. 完善用例：根据需求分析的结果，不断完善用例的描述，使其更加准确和完整。

通过用例建模，可以清楚地了解系统的功能需求，识别系统中的主要功能点，帮助系统分析师和设计师更好地理解系统的需求，从而设计出更好的系统。

同时，用例建模也可以帮助开发人员和测试人员更好地理解系统的功能点，从而更好地开发和测试系统。

用例建模用例规约标题：点外卖系统用例建模与规范引言：随着互联网技术的快速发展，外卖行业迅猛壮大，点外卖已经成为人们日常生活中的一部分。

为了提高用户体验和系统效率，点外卖系统开发成为了一项重要的任务。

本文将通过用例建模与规约的方式，详细描述了点外卖系统的各个功能以及系统与用户之间的交互过程，旨在帮助开发团队和用户更好地理解和操作该系统。

一、用例建模1. 用户注册与登录- 用例名称：用户注册- 用例描述：用户需要提供个人信息进行注册，包括用户名、密码、手机号等，系统验证信息合法性后完成注册。

- 前置条件：用户打开点外卖系统，未登录状态。

- 后置条件：用户成功注册并登录系统，可进行下一步操作。

- 主要参与者：用户、系统。

- 触发事件：用户点击注册按钮。

- 用例步骤：1) 用户选择注册功能。

2) 用户填写个人信息并提交。

3) 系统验证信息合法性。

4) 系统生成唯一标识符并存储用户信息。

5) 系统自动登录用户。

2. 点餐与支付- 用例名称：用户点餐与支付- 用例描述：用户选择餐厅、浏览菜单、添加菜品到购物车，并进行支付操作。

- 前置条件：用户已注册并登录系统，进入特定餐厅界面。

- 后置条件：用户完成支付，生成订单，并进行配送。

- 主要参与者：用户、系统、餐厅。

- 触发事件：用户点击某个餐厅进入。

- 用例步骤：1) 用户选择特定餐厅。

2) 用户浏览菜单并添加菜品到购物车。

3) 用户选择支付方式并完成支付。

4) 系统生成订单，并通知餐厅。

5) 餐厅确认订单，并进行配送。

二、用例规约1. 用户注册规约- 前置条件：无。

- 后置条件：用户成功注册并登录系统。

- 基本流程：1) 用户打开点外卖系统，点击注册按钮。

2) 用户填写用户名、密码、手机号等个人信息并提交。

3) 系统验证信息合法性。

4) 如果验证通过，系统生成唯一标识符并存储用户信息，自动登录用户。

5) 如果验证失败，系统返回错误信息，用户重新填写信息。

- 异常流程：- 用户输入的用户名已被注册：系统返回错误信息，提示用户换一个用户名。

用例建模指南用例(Use Case)是一种描述系统需求的方法，使用用例的方法来描述系统需求的过程就是用例建模。

用例方法最早是由Iva Jackboson博士提出的，后来被综合到UML规范之中，成为一种标准化的需求表述体系。

1. 什么是用例？传统的需求表述："软件需求规约"(Software Requirement Specification)。

传统的软件需求规约基本上采用的是功能分解的方式来描述系统功能，在这种表述方式中，系统功能被分解到各个系统功能模块中，我们通过描述细分的系统模块的功能来达到描述整个系统功能的目的。

缺点：采用这种方法来描述系统需求，非常容易混淆需求和设计的界限，这样的表述实际上已经包含了部分的设计在内。

由此常常导致这样的迷惑：系统需求应该详细到何种程度？一个极端就是需求可以详细到概要设计，因为这样的需求表述既包含了外部需求也包含了内部设计。

在有些公司的开发流程中，这种需求被称为"内部需求"，而对应于用户的原始要求则被称之为"外部需求"。

功能分解方法的另一个缺点是这种方法分割了各项系统功能的应用环境，从各项功能项入手，你很难了解到这些功能项是如何相互关联来实现一个完成的系统服务的。

所以在传统的SRS文档中，我们往往需要另外一些章节来描述系统的整体结构及各部分之间的相互关联，这些内容使得SRS需求更象是一个设计文档。

1.1 参与者和用例从用户的角度来看，他们并不想了解系统的内部结构和设计，他们所关心的是系统所能提供的服务，也就是被开发出来的系统将是如何被使用的，这就用例方法的基本思想。

用例模型主要由以下模型元素构成：∙参与者(Actor)参与者是指存在于被定义系统外部并与该系统发生交互的人或其他系统，他们代表的是系统的使用者或使用环境。

∙用例(Use Case)用例用于表示系统所提供的服务，它定义了系统是如何被参与者所使用的，它描述的是参与者为了使用系统所提供的某一完整功能而与系统之间发生的一段对话。

需求建模的常用方法
需求建模是软件开发过程中非常重要的一环，它的作用是帮助开发团队更加清晰地了解用户需求，并将这些需求转化为可行的软件功能。

在实际的需求建模中，有许多常用的方法，下面就简单介绍一些常用的方法：
1. 用例建模
用例建模是一种基于场景的方法，它主要通过描述系统和用户之间的交互来帮助开发团队理解用户需求。

在用例建模中，我们通常会将用户的需求描述为一个个场景，然后通过建立用例图、流程图等方式来对这些场景进行描述和分析。

2. 面向对象建模
面向对象建模是一种比较常用的需求建模方法，它通常会将系统中的各个对象进行抽象，然后通过建立类图、时序图等方式来描述这些对象之间的关系和交互。

3. 数据流建模
数据流建模主要是从数据流的角度来分析系统的需求，它将整个系统看作一个数据流的传递过程，然后通过建立数据流图、数据字典等方式来描述数据流的传递过程和数据的属性。

4. 状态转换建模
状态转换建模通常会关注系统的状态变化和状态之间的转换，它通过建立状态图、状态转换表等方式来描述系统的状态变化和状态之间的转换。

总的来说，需求建模的方法还有很多，每种方法都有其独特的优劣和适用范围，因此在实际的需求建模过程中，开发团队应该根据具体的项目需求选择合适的方法来进行建模。

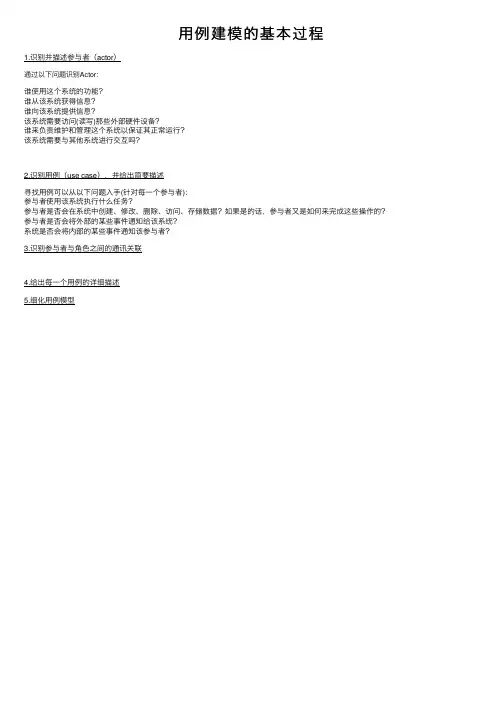

⽤例建模的基本过程
1.识别并描述参与者（actor）
通过以下问题识别Actor：
谁使⽤这个系统的功能？
谁从该系统获得信息？
谁向该系统提供信息？
该系统需要访问(读写)那些外部硬件设备？
谁来负责维护和管理这个系统以保证其正常运⾏？
该系统需要与其他系统进⾏交互吗？
2.识别⽤例（use case），并给出简要描述
寻找⽤例可以从以下问题⼊⼿(针对每⼀个参与者)：
参与者使⽤该系统执⾏什么任务？
参与者是否会在系统中创建、修改、删除、访问、存储数据？如果是的话，参与者⼜是如何来完成这些操作的？参与者是否会将外部的某些事件通知给该系统？
系统是否会将内部的某些事件通知该参与者？
3.识别参与者与⾓⾊之间的通讯关联
4.给出每⼀个⽤例的详细描述
5.细化⽤例模型。

《UML与软件建模》实验1用例建模[实验日期]年月日[实验目的]·掌握客户需求分析的方法和步骤·了解以用例驱动的软件开发方法·识别并编写用例·掌握用Rose进行用例建模的具体方法和步骤[实验内容]要求学生根据周围的实际情况，自选一个小型应用项目，分析业务需求，识别并编写用例、绘制用例图以理解系统需求。

亦可采用教师指定的“企业综合信息管理系统”中的“进销存管理子系统”(参见“项目背景及简要分析.pdf”)。

[实验原理和步骤]建模原理：(1)需求获取。

以任务和客户为中心，通过会议、面谈等手段对客户需求进行调研，获得系统目标、范围和功能要求的初步说明。

(2)用例分析。

确定用例，同时采用分层思想，对用例的层次级别进行划分（高层用例、子系统级、用户目标级）（3）用例描述。

分层绘制用例图，撰写用例的文字描述（采用单栏格式）。

步骤：（1）需求获取。

自选题目，与相关客户、领域专家等反复商讨，获得系统目标、范围和功能要求的初步说明。

（也可采用教师指定的题目：“企业综合信息管理系统”中的“进销存管理子系统”，但要仔细研读“企业现状”、“系统目标、范围和功能要求”等文字说明）。

（2）用例分析。

确定系统范围和边界、确定参与者、确定用例。

（3）用例描述。

分层绘制用例图、描述用例。

画图原理：采用Rose软件进行用例建模必须建立在完好的系统用例分析基础之上．只有做好系统用例分析，系统用例建模才能这到预期的效果。

步骤：（1）分层绘制用例图，每层采用“包”进行管理。

（2）以“企业综合信息管理系统”->“进销存管理”子系统->“销售管理”->“合同管理”->“收款单处理”为主线，完成附录2中的操作过程（亦可选择“企业综合信息管理系统”->“进销存管理”子系统->“库存管理”->“原材料出库”->“领料单处理”主线）[实验结果]《学生填写》采用ROSE绘制的“企业综合信息管理系统”的1级用例图，以及其中的“进销存管理”用例的文字描述。

用例建模法用例建模法是一种常用的需求分析方法，通过描述系统与外部参与者之间的交互，帮助我们理解系统功能与行为。

在这种方法中，我们考虑系统能够提供给参与者的不同用例或场景，并描述了参与者与系统之间的交互。

以下是用例建模法的相关参考内容。

1. 用例建模的基本概念：用例：用例是一个有序的事件序列，用于描述参与者与系统之间的交互。

参与者：参与者是与系统进行交互的外部实体。

它可以是一个人、一个组织或另一个系统。

系统边界：系统边界是用于定义系统与外部参与者之间的界限。

主要成功场景：主要成功场景是该用例的典型执行路径，描述了系统如何响应参与者的请求并达到预期结果。

2. 用例建模的过程：(1) 识别参与者：确定系统的外部参与者，并理解他们对系统的期望。

(2) 确定用例：识别系统能够为参与者提供的用例或场景，并描述其目标和预期结果。

(3) 建立参与者与用例之间的关系：描述参与者与用例之间的交互方式和角色。

(4) 确定用例间的关系：通过识别用例间的相互作用和依赖关系来整理用例。

3. 用例建模的优点：(1) 用例建模通过描述用例和参与者之间的交互，帮助人们理解系统的需求和功能。

(2) 用例建模提供了一种可视化表示方法，使得分析和理解需求更容易。

(3) 用例建模强调用户的角色，有助于设计出更加用户友好的系统。

(4) 用例建模可以帮助团队成员进行有效的沟通和协作。

4. 用例建模的步骤：(1) 确定系统的边界：定义系统与外部参与者之间的边界。

(2) 识别参与者：确定与系统进行交互的外部参与者，并描述他们的期望和角色。

(3) 识别用例：确定系统需要提供的用例或场景，并描述它们的目标和预期结果。

(4) 建立参与者与用例之间的关系：描述参与者与用例之间的交互方式和角色。

(5) 确定用例间的关系：识别用例之间的相互作用和依赖关系。

以上是用例建模法的相关参考内容。

用例建模是一种常用的需求分析方法，通过描述系统与外部参与者之间的交互，帮助我们理解系统功能与行为。

⽤例模型（Use-CaseModel）⽤例模型（Use-Case Model）⒈内容概述⽤例模型是以专门术语描述实际系统功能需求的原型。

在⽤例模型中，⼀个实际系统功能需求被表⽰为⼀个到多个系统⾏为（System Behavior）。

为便于描述系统⾏为的动态过程，在⽤例模型中还使⽤活动图（Activity Diagram）来描述系统内部状态的变化过程（还配套状态图和事件流图）。

激发⼀个系统⾏为的第⼀信息来源和⽬标被称为⾓⾊（Actor），⽽当系统⾏为发⽣后会对第⼀信息来源产⽣反应。

⾓⾊只能在系统边界以外，⽤例模型实际上表现了系统内外的作⽤与反作⽤的信息交流过程。

UML中的⽤例模型分别⽤表⽰实际系统功能和与其相关的环境的图形符号体系所构成。

⾓⾊是与系统信息交互的源点与终点。

⽤例是系统与⾓⾊交互的⼀个系统⾏为的总和，与其他系统⾏为不同的是⽤例要特别描述出与其相关的⾓⾊、作⽤约束、响应性能等重要的系统数据。

在⽤例模型中⽤带有简要⽂字说明的箭头将⽤例和⾓⾊连接到⼀起。

可视化建模语⾔UML由五类模型视图和九种图所组成。

⒉步骤转DEV475_02_Requirements.PDF⽂档。

⒊问题的陈述①陈述的主要内容·问题的范围；·分别陈述要求解的必须部分的问题内容和可选择部分的问题内容；·叙述应⽤的背景情况；要注意下述问题：–不要涉及系统内部的内容；–阐明系统应⽤背景的各种假设前提；–阐明系统应⽤的性能要求；②设计与实现⽂档的编制规范·总体叙述；·算法；·数据结构；·系统体系结构；·系统优化设想；③归纳出需求由于问题的陈述不⼀定能反映⽤户的真实需求或者陈述所反映出的⽤户需求可能是不现实的、甚⾄是相互⽭盾的，因此必须对陈述所反映出的⽤户需求进⾏归纳。

在归纳的过程中不要遗失任何信息。

要有需求就是挑战的观念。

Rumbaugh曾经说过：“即便你把⽤户所提出的问题总结的再好，但设计出来的结果却不能满⾜⽤户的实际需要，你如何⾯对你的客户”。

实验六用例建模
[实验目的]
1、了解用例建模的方法；
2、掌握Rose的使用方法。

[实验内容]
按如下叙述建立用例模型：
某计算机厂商准备开发一个“网上计算机销售系统”以方便客户通过Internet 网络购买计算机。

客户可以通过Web页面登陆进入该系统，通过Web页面查看、选择、购买标准配置的计算机。

客户也可以选择计算机的配置或在线建立自己希望的配置。

可配置的构件（如内存）显示在一个可供选择的表中。

根据用户选择的每个配置，系统可以算出计算机的价格。

客户可选择在线购买计算机，也可以要求销售员在发出订单之前与自己联系，解释订单的细节，协商价格等。

客户在准备发出订单时，必须在线填写关于运送和发票地址以及付款细节（支票和信用卡）表格，一旦订单被输入，系统向客户发送一份确认邮件，并附上订单细节。

在等待计算机送到的时候，客户可以在线查询订单的状态。

后端订单的处理步骤是：验证客户的信用和付款方式、向仓库请求所购的计算机，打印发表并请求仓库将计算机运送给客户。

在客户订单输入到系统后，销售员发送邮件请求给仓库，附上所定的配置细节。

仓库从销售员那里获得发票，并给客户运送计算机。

[实验要求]
1、画出用例图；
2、说明建模过程。

[实验报告]
1. 报告要求用专门的实验报告纸书写，字迹清晰，格式规范；
2. 报告中写清姓名、学号、实验日期、实验题目、实验目的、实验要求；
3. 按要求完成实验；
4. 报告最后包含实验总结和体会。
