一、名词解释：用例：是外部可见的系统单元，这些功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。
泳道:在活动图中，泳道用垂直实线绘出，垂直线分隔的区域就是泳道；组件：组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件.双向工程:双向工程包括正向工程和逆向工程.正向工程就是从模型到代码，而逆向工程则是从代码到模型.正向和逆向工程结合在一起叫双向工程。
对象流：对象流是动作状态或者活动状态与对象之间的依赖关系,表示动作使用对象或者动作对对象的影响。
二、填空题1、UML中的模型元素包括事物和事物之间的联系。
2、Rational Rose包括了统一建模语言、面向对象的软件工程及对象建模技术。
3、时序图包含的4个元素有对象、生命线、消息、激活 .4、协作图以对象图的方式绘制各个参与对象，并且将消息和链平行放置。
5、组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.6、状态机包含了一个类的对象在其生命期间所有状态的序列以及对象对接收到的事件所产生的反应。
7、包图建模技术包括对成组的元素建模和对体系结构视图建模。
8、内部转换只有一个原状态但是没有目标状态 ,因此转换后并不改变状态本身。
9、分叉可以用来描述并发线程，每个分叉可以有一个输入转换和两个或多个输出转换.10、配置图描述了系统执行处理过程中系统资源元素的配置情况以及软件到这些资源元素的映射.三、1。
简述时序图的建模步骤。
如何识别用例？答：建模步骤：1）设置交互语境；2)确定对象；3）分析消息和条件;4）分析附加约束；5)对建模结果精化和细化2。
Rational Rose中有哪几种视图，各个视图的作用是什么？答：Rational Rose有四种视图：①用例视图:用例视图是被称为参与者的外部用户所能观察到的系统功能的模型图。
用例是系统中的一个功能单元，可以被描述为参与者与系统之间的一次交互作用。
用例模型的用途是列出系统中的用例和参与者,并显示哪个参与者参与了哪个用例的执行. 用例视图是其他视图的核心,它的内容直接驱动其他视图的开发。

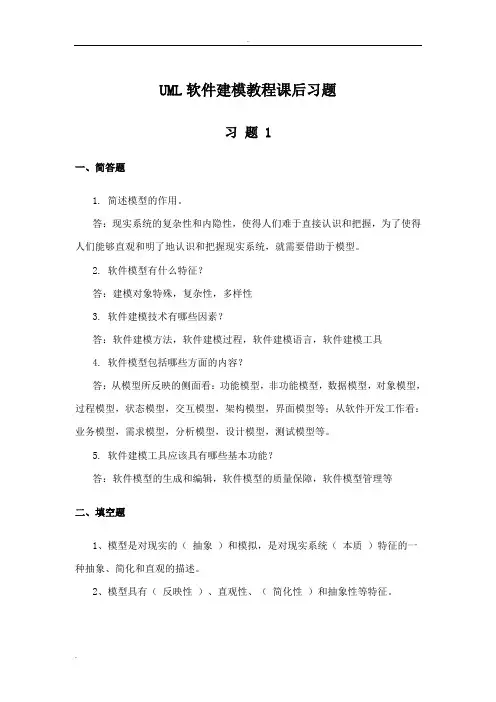

UML软件建模教程课后习题及答案————————————————————————————————作者：————————————————————————————————日期：UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答：现实系统的复杂性和内隐性，使得人们难于直接认识和把握，为了使得人们能够直观和明了地认识和把握现实系统，就需要借助于模型。
2. 软件模型有什么特征？答：建模对象特殊，复杂性，多样性3. 软件建模技术有哪些因素？答：软件建模方法，软件建模过程，软件建模语言，软件建模工具4. 软件模型包括哪些方面的内容？答：从模型所反映的侧面看：功能模型，非功能模型，数据模型，对象模型，过程模型，状态模型，交互模型，架构模型，界面模型等；从软件开发工作看：业务模型，需求模型，分析模型，设计模型，测试模型等。
5. 软件建模工具应该具有哪些基本功能？答：软件模型的生成和编辑，软件模型的质量保障，软件模型管理等二、填空题1、模型是对现实的（抽象）和模拟，是对现实系统（本质）特征的一种抽象、简化和直观的描述。
2、模型具有（反映性）、直观性、（简化性）和抽象性等特征。
3、从抽象程度，可以把模型分为（概念模型）、逻辑模型和（物理模型）三种类型。
4、较之于其他模型，软件模型具有（建模对象特殊）、复杂性和（多样性）等特征。
5、软件模型是软件开发人员交流的（媒介），是软件升级和维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言和（软件建模工具）。
7、从开发阶段看，软件建模有业务模型、（需求模型）、分析模型、（设计模型）和测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性，把软件建模工具分为（独立软件）建模工具和（插件式软件）建模工具。
10、OMG在（ 1997 ）年把UML作为软件建模的标准，UML2.0版本是（ 2005 ）年颁布的。
UML软件建模教程课后习题习题1一、简答题1、简述模型的作用。
答:现实系统的复杂性与内隐性,使得人们难于直接认识与把握,为了使得人们能够直观与明了地认识与把握现实系统,就需要借助于模型。
2、软件模型有什么特征？答:建模对象特殊,复杂性,多样性3、软件建模技术有哪些因素？答:软件建模方法,软件建模过程,软件建模语言,软件建模工具4、软件模型包括哪些方面的内容？答:从模型所反映的侧面瞧:功能模型,非功能模型,数据模型,对象模型,过程模型,状态模型,交互模型,架构模型,界面模型等;从软件开发工作瞧:业务模型,需求模型,分析模型,设计模型,测试模型等。
5、软件建模工具应该具有哪些基本功能？答:软件模型的生成与编辑,软件模型的质量保障,软件模型管理等二、填空题1、模型就是对现实的( 抽象)与模拟,就是对现实系统( 本质)特征的一种抽象、简化与直观的描述。
2、模型具有( 反映性)、直观性、( 简化性)与抽象性等特征。
3、从抽象程度,可以把模型分为( 概念模型)、逻辑模型与( 物理模型)三种类型。
4、较之于其她模型,软件模型具有( 建模对象特殊)、复杂性与( 多样性)等特征。
5、软件模型就是软件开发人员交流的( 媒介),就是软件升级与维护的( 依据)。
6、软件建模技术的要素包括软件建模方法、( 软件建模过程)、软件建模语言与( 软件建模工具)。
7、从开发阶段瞧,软件建模有业务模型、( 需求模型)、分析模型、( 设计模型)与测试模型。
8、软件语言有软件需求定义语言、( 软件设计语言)、软件建模语言、( 软件结构描述语言)、软件程序设计语言等。
9、根据软件建模工具的独立性,把软件建模工具分为( 独立软件)建模工具与( 插件式软件)建模工具。
10、OMG在( 1997 )年把UML作为软件建模的标准,UML2、0版本就是( 2005 )年颁布的。
三、选择题1、对软件模型而言,下面说法错误的就是( D )。
A、就是人员交流的媒介B、就是软件的中间形态C、就是软件升级与维护的依据D、就是软件的标准文档2、下面说法错误的就是( B )。

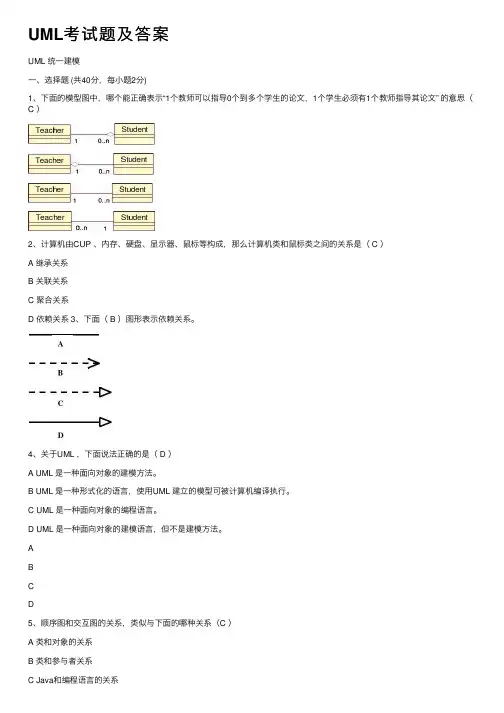

UML考试题及答案UML 统⼀建模⼀、选择题 (共40分，每⼩题2分)1、下⾯的模型图中，哪个能正确表⽰“1个教师可以指导0个到多个学⽣的论⽂，1个学⽣必须有1个教师指导其论⽂” 的意思（C ）2、计算机由CUP 、内存、硬盘、显⽰器、⿏标等构成，那么计算机类和⿏标类之间的关系是（ C ）A 继承关系B 关联关系C 聚合关系D 依赖关系 3、下⾯（ B ）图形表⽰依赖关系。
4、关于UML ，下⾯说法正确的是（ D ）A UML 是⼀种⾯向对象的建模⽅法。
B UML 是⼀种形式化的语⾔，使⽤UML 建⽴的模型可被计算机编译执⾏。
C UML 是⼀种⾯向对象的编程语⾔。
D UML 是⼀种⾯向对象的建模语⾔，但不是建模⽅法。
ABCD5、顺序图和交互图的关系，类似与下⾯的哪种关系（C ）A 类和对象的关系B 类和参与者关系C Java和编程语⾔的关系D UML和Java的关系6、要对⼀个企业的⼯作流程建模，下⾯4种图中的（B ）是最重要的。
A 交互图B 活动图C 状态图D 类图7、关于参与者，错误的说法是（C ）A 参与者是与所建⽴的系统交互的⼈或物。
B 参与者可以是实际的⼈，也可以其他系统。
C 参与者是系统的⼀部分，是⽤例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8、UML中关联的多重性是指（B ）A ⼀个类有多个⽅法被另⼀个类调⽤。
B ⼀个类的实例对象能够与另⼀个类的多少个实例对象相关联。
C ⼀个类的某个⽅法被另⼀个类调⽤的次数。
D 两个类所具有的相同的⽅法和属性。
9、关于类图的说法正确的是（A ）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。
C 类图只是⼀种辅助模型，不如其他图重要。
D 类图定义了系统的功能需求，描述了系统的动态⾏为。
10、根据Coad/Yourdon的定义，⾯向对象的概念不包括（D ）A 对象B 继承C 消息D 封装11、使⽤UML对系统进⾏动态建模，不能使⽤以下哪种图（A ）A 类图B 顺序图C 状态图D 活动图12、UML 的结构事物不包括（ D ）A 接⼝B 类C 协作D 状态机 13、分析下⾯的顺序图，并指出哪种说法是正确的（ C ）A “求战”、“怎么办”以及“⽕烧连营”这3条消息并没有严格的次序，⽐如：“求战”消息有可能在“⽕烧连营”之前产⽣。
专题一&专题二：UML概述&面向对象基础一、单项选择题1、组成UML构造块三大要素为：（B）A、事物、元素、关系B、事物、关系、图形C、事物、组件、图形D、事物、图形、结构2、UML中的事物分为哪几类？（A）A、结构、行为、分组、备注等四类事物B、结构、图形、行为、分组等四类事物C、类、行为、分组、备注等四类事物D、分组、备注、结构、图形等四类事物3、UML中的关系分为哪几种？（C）A、依赖关系、类关系、一般化关系、合作关系B、依赖关系、泛化关系、实现关系、继承关系C、依赖关系、关联关系、泛化关系、实现关系D、依赖关系、关联关系、泛化关系、合作关系4、所谓的4+1视图是指（A）A、Design View、Interaction View、Implementation View、Deployment View、useCase ViewB、Interaction View、Implementation View、Deployment View、Customer View、useCase ViewC、Interaction View、Implementation View、Deployment View、Process View、useCase ViewD、Design View、Interaction View、Implementation View、Process View、useCase View5、在UML中属于静态视图的是（D）A、顺序图、协作图、包图、类图B、对象图、类图、构件图、包图C、顺序图、用例图、对象图、类图D、对象、类图、构件图、部署图6、下列关于UML叙述正确的是（ D ）A、UML是一种语言，语言的使用者不能对其进行扩展B、UML仅是一组图形的集合C、UML仅适用于系统的分析与设计阶段D、UML是独立于软件开发过程的7、下列描述中，哪个不是建模的基本原则（ D ）A、要仔细的选择模型B、每一种模型可以在不同的精度级别上表示所要开发的系统C、模型要与现实相联系D、对一个重要的系统用一个模型就可以充分描述8、下列描述中，哪个不是软件与硬件的区别（D ）A.软件是被开发或设计的，而不是被制造的；B.软件不会“磨损”，但会“退化”；C.软件的开发至今尚未摆脱手工艺的开发方式；D.软件开发与硬件开发的流程一样。

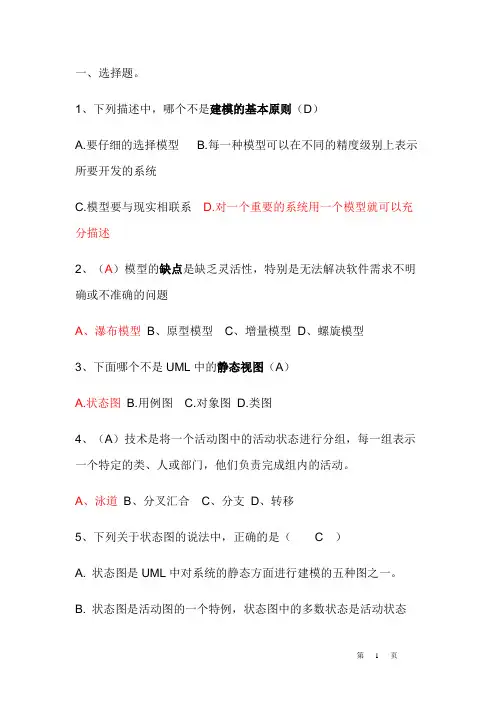

一、选择题。
1、下列描述中，哪个不是建模的基本原则（D）A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述2、（A）模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题A、瀑布模型B、原型模型C、增量模型D、螺旋模型3、下面哪个不是UML中的静态视图（A）A.状态图B.用例图C.对象图D.类图4、（A）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
A、泳道B、分叉汇合C、分支D、转移5、下列关于状态图的说法中，正确的是（C）A. 状态图是UML中对系统的静态方面进行建模的五种图之一。
B. 状态图是活动图的一个特例，状态图中的多数状态是活动状态C.活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D. 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模6、类图应该画在Rose的哪种（B）视图中A、Use CaseViewB、Logic ViewC、ComponentViewD、Deployment View7、顺序图由类角色，生命线，激活期和（B）组成A、关系B、消息C、用例D、实体8、（D）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件9、关于协作图的描述，下列哪个不正确（B）A.协作图作为一种交互图，强调的是参加交互的对象的组织；B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号；D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；10、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（B）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模11、一个对象和另一个对象之间，通过消息来进行通信。
试题三（共15分）2007-11阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。
连接电脑的过程中还可自动完成充电。
关于唱片，还有以下描述信息：1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。
只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。
艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。
一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。
2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。
3. 每条音轨都有一个开始位置和持续时间。
一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。
根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表3-1所示的类列表、如图3-1所示的初始类图以及如图3-2所示的描述播放器行为的UML状态图。
表3-1 类列表图3-2 播放器行为UML状态图【问题1】（3分）根据说明中的描述，使用表3-1给出的类的名称，给出图3-1中的A~F所对应的类。
【问题2】（6分）根据说明中的描述，给出图3-1中（1）~（6）处的多重度。
【问题3】（4分）图3-1中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。
【问题4】（2分）根据图3-2所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。
试题三[问题1]A：Artist B：Song C：Band D：Musician E：Track F：Album[问题2] (1) 0..* (2) 2..* (3)0..1 (4) 1..* (5) 1..* (6) 1[问题3]【问题4】按任意键，选择歌曲试题二(15分) 2006-5阅读下列说明以及UML类图，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。

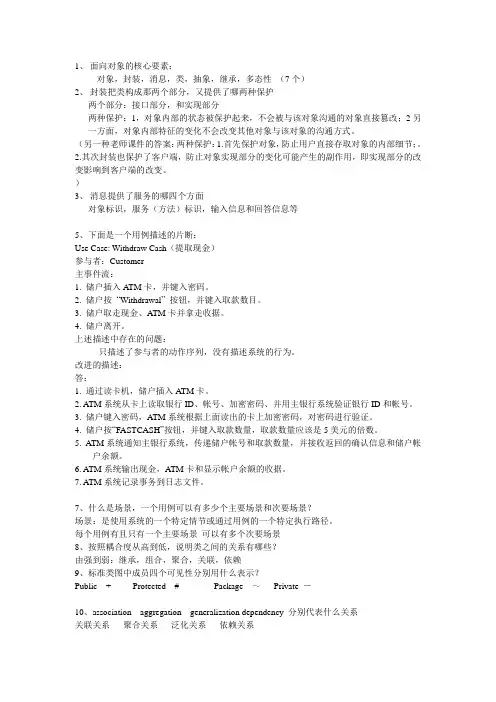

1、面向对象的核心要素：对象，封装，消息，类，抽象，继承，多态性（7个）2、封装把类构成那两个部分，又提供了哪两种保护两个部分：接口部分，和实现部分两种保护：1，对象内部的状态被保护起来，不会被与该对象沟通的对象直接篡改；2另一方面，对象内部特征的变化不会改变其他对象与该对象的沟通方式。
（另一种老师课件的答案：两种保护：1.首先保护对象，防止用户直接存取对象的内部细节；。
2.其次封装也保护了客户端，防止对象实现部分的变化可能产生的副作用，即实现部分的改变影响到客户端的改变。

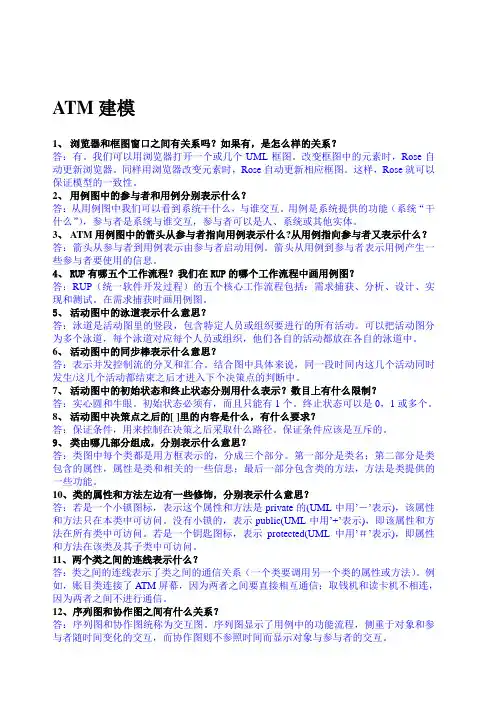

）3、消息提供了服务的哪四个方面对象标识，服务（方法）标识，输入信息和回答信息等5、下面是一个用例描述的片断：Use Case: Withdraw Cash（提取现金）参与者：Customer主事件流：1. 储户插入ATM卡，并键入密码。
2. 储户按“Withdrawal”按钮，并键入取款数目。
3. 储户取走现金、ATM卡并拿走收据。
4. 储户离开。
上述描述中存在的问题：只描述了参与者的动作序列，没有描述系统的行为。
改进的描述：答：1. 通过读卡机，储户插入ATM卡。
2. ATM系统从卡上读取银行ID、帐号、加密密码、并用主银行系统验证银行ID和帐号。
3. 储户键入密码，ATM系统根据上面读出的卡上加密密码，对密码进行验证。
4. 储户按“FASTCASH”按钮，并键入取款数量，取款数量应该是5美元的倍数。
5. ATM系统通知主银行系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额。
6. ATM系统输出现金，ATM卡和显示帐户余额的收据。
7. ATM系统记录事务到日志文件。
7、什么是场景，一个用例可以有多少个主要场景和次要场景？场景：是使用系统的一个特定情节或通过用例的一个特定执行路径。
每个用例有且只有一个主要场景可以有多个次要场景8、按照耦合度从高到低，说明类之间的关系有哪些？由强到弱：继承，组合，聚合，关联，依赖9、标准类图中成员四个可见性分别用什么表示？Public + Protected # Package ～Private －10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下面带关联类类图的另一种普通类图表示。
UML软件建模教程课后习题及答案————————————————————————————————作者：————————————————————————————————日期：UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答：现实系统的复杂性和内隐性，使得人们难于直接认识和把握，为了使得人们能够直观和明了地认识和把握现实系统，就需要借助于模型。
2. 软件模型有什么特征？答：建模对象特殊，复杂性，多样性3. 软件建模技术有哪些因素？答：软件建模方法，软件建模过程，软件建模语言，软件建模工具4. 软件模型包括哪些方面的内容？答：从模型所反映的侧面看：功能模型，非功能模型，数据模型，对象模型，过程模型，状态模型，交互模型，架构模型，界面模型等；从软件开发工作看：业务模型，需求模型，分析模型，设计模型，测试模型等。
5. 软件建模工具应该具有哪些基本功能？答：软件模型的生成和编辑，软件模型的质量保障，软件模型管理等二、填空题1、模型是对现实的（抽象）和模拟，是对现实系统（本质）特征的一种抽象、简化和直观的描述。
2、模型具有（反映性）、直观性、（简化性）和抽象性等特征。
3、从抽象程度，可以把模型分为（概念模型）、逻辑模型和（物理模型）三种类型。
4、较之于其他模型，软件模型具有（建模对象特殊）、复杂性和（多样性）等特征。
5、软件模型是软件开发人员交流的（媒介），是软件升级和维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言和（软件建模工具）。
7、从开发阶段看，软件建模有业务模型、（需求模型）、分析模型、（设计模型）和测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性，把软件建模工具分为（独立软件）建模工具和（插件式软件）建模工具。
10、OMG在（ 1997 ）年把UML作为软件建模的标准，UML2.0版本是（ 2005 ）年颁布的。
UML软件建模教程课后习题习题 1一、简答题1. 简述模型的作用。
答：现实系统的复杂性和内隐性，使得人们难于直接认识和把握，为了使得人们能够直观和明了地认识和把握现实系统，就需要借助于模型。
2. 软件模型有什么特征？答：建模对象特殊，复杂性，多样性3. 软件建模技术有哪些因素？答：软件建模方法，软件建模过程，软件建模语言，软件建模工具4. 软件模型包括哪些方面的内容？答：从模型所反映的侧面看：功能模型，非功能模型，数据模型，对象模型，过程模型，状态模型，交互模型，架构模型，界面模型等；从软件开发工作看：业务模型，需求模型，分析模型，设计模型，测试模型等。
5. 软件建模工具应该具有哪些基本功能？答：软件模型的生成和编辑，软件模型的质量保障，软件模型管理等二、填空题1、模型是对现实的（抽象）和模拟，是对现实系统（本质）特征的一种抽象、简化和直观的描述。
2、模型具有（反映性）、直观性、（简化性）和抽象性等特征。
3、从抽象程度，可以把模型分为（概念模型）、逻辑模型和（物理模型）三种类型。
4、较之于其他模型，软件模型具有（建模对象特殊）、复杂性和（多样性）等特征。
5、软件模型是软件开发人员交流的（媒介），是软件升级和维护的（依据）。
6、软件建模技术的要素包括软件建模方法、（软件建模过程）、软件建模语言和（软件建模工具）。
7、从开发阶段看，软件建模有业务模型、（需求模型）、分析模型、（设计模型）和测试模型。
8、软件语言有软件需求定义语言、（软件设计语言）、软件建模语言、（软件结构描述语言）、软件程序设计语言等。
9、根据软件建模工具的独立性，把软件建模工具分为（独立软件）建模工具和（插件式软件）建模工具。
10、OMG在（ 1997 ）年把UML作为软件建模的标准，UML2.0版本是（ 2005 ）年颁布的。
三、选择题1、对软件模型而言，下面说法错误的是（ D ）。
A.是人员交流的媒介B.是软件的中间形态C.是软件升级和维护的依据D.是软件的标准文档2、下面说法错误的是（ B ）。
UML建模技术作业自编习题集目 录第一章上升到面向对象 (1)第二章可视化建模技术 (4)第三章业务建模 (5)第四章用例建模 (7)第五章用例分析 (9)第六章面向对象的设计原则 (13)第七章面向对象的设计模式 (17)第八章架构设计 (18)第九章构件设计 (21)第十章从模型到代码 (25)第一章 上升到面向对象1、结构化思维与对象化思维有什么本质的不同？体现了怎样的思维差异？对象思想有何优势？2、如何表达设计思想：代码？图形？3、根据所在学院，以学生角度，应该哪些设计类与对象？举例说明面向对象技术的五个原则4、阅读课件第1章PPT中的课外作业：面向对象术语清单●抽象类Abstract Class●对象不能从中实例化的类●抽象Abstraction●某项目（如类或操作）的基本特征●聚合Aggregation●表示两个类或组件之间是“is part of”关系●聚合层次Aggregation Hierarchy●通过聚合关系联系的一组类●关联Association●对象和其它对象发生联系●属性Attribute●类知道的东西（数据/信息）●类Class●相似对象的软件抽象，创建对象的模版●内聚Cohesion●封装单元（如组件或类）的相关程度●协作Collaboration●类协作来完成它们的职责●构件Component●可以独立开发、分发以及与其他组件一起构建较大单元的内聚功能单元●组合Composition●更强类型的聚合，其中“整体”完全负责它的各组成部分，每“部分”对象仅和一个“整体”对象相联系●具体类Concrete Class●可以进行对象实例化的类●耦合Coupling●两个项目的依赖程度●封装Encapsulation●把相关的概念（例如类或组件）归组到一个项目●信息隐藏Information Hiding●限制外部对属性的访问●继承Inheritance●表示“is a”和“is like”关系●继承层次Inheritance Hierarchy●表示继承相联系的一组类●实例Instance●对象是类的一个实例●实例化Instantiate●从类中实例化对象●接口Interface●定义内聚行为集的一个或多个操作特征标记的集合●消息Message●是信息请求或执行一个动作的请求●传递消息Messaging●为了协作，类互相发送与接收消息●方法Method●类完成的事情（与结构化编程中函数类似）●多重继承Multiple Inheritance●类直接从一个以上的类继承●对象Object●一个实体，包括物理实体、概念实体、软件实体●对象空间Object Space●主存，加上网络上所有可供使用的存储空间●覆盖Override●有时在子类中你需要覆盖（重定义）属性与方法●模式Pattern●考虑到相关因素时通用问题的可复用方案●持久性Persistence●对象怎样永久被保存的问题●持久对象Persistent Object●一个保存到永久存储的对象●多态Polymorphism●以不同方式响应同一消息的不同对象，使对象可以不必知道相互的类型而交互●单一继承Single Inheritance●一个类直接从唯一一个类继承●构造型Stereotype●表示一种建模元素的通用用法●子类SubClass●如果类B继承自类A，则B是A的子类（派生类）●父类SuperClass●如果类B继承自类A，则A是B的子类（基类）●临时对象Transitory Object●一个没有被保存到永久存储的对象第二章 可视化建模技术1、根据所给参考教程《UML建模技术——实验指导书 & Rose使用指南》实验一，熟练掌握Rational Rose建模工具软件的绘图基本技能，主要作为课后上机实验内容；2、举例说明描绘软件现实业务存在的模型？为什么要建模？总结UML在软件工程中的作用以及使用UML建模的必要性。
3、阐述UML2的组成结构？UML2中有哪些图？分为几类？分别描述每个图的作用？4、阐述构造型的作用？5、判断题：1）UML2中一共有九种图：它们是用例图、类图、对象图、顺序图、通信图、状态机图、活动图、构件图、部署图2）用例图是从程序员角度来描述系统的功能3）类图是描述系统中类的静态结构，对象图是描述系统中类的动态结构4）活动图和状态机图用来描述系统的动态行为5）通信图的一个用途是表示一个类操作的实现答：6、选择题：1）请在下面选项目中选出两种可以互相转换的图【AB】(a) 顺序图 (b)通信图 (c) 活动图 (d) 状态机图2）下面哪些图可用于业务设计阶段【ACD】(a)用例图 (b)构件图 (c)类图 (d)顺序图7、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。
8、认识各种UML关系及可见性符号，并用工具表示出来。
第三章 业务建模1、阐述业务建模流程？2、从业务模型到系统模型需要做哪些工作？3、为什么要用活动图描述业务用例？4、业务对象模型的核心元素有哪些元素构成？根据学生成绩管理业务分别给出这些核心元素。
5、选择题1）上图中的参与者有？(a) 1 (b) 2(c) 3 (d) 42）上图中的用例有？(a) 1 (b) 2(c) 3 (d) 43）2和3之间是什么关系？5和6呢？(a) 扩展，包含 (b) 包含，扩展4）5缺少了3仍然是个完整的用例？(a) 是的 (b) 不是5）4能够参与2吗？1能够参与5吗？(a) 可以，不可以 (b) 不可以，可以6、什么是活动？UML中如何表示活动？7、活动图中包括哪些元素？分别如何表示？8、活动图练习1）请选择下面所列的活动图的事物中，表示信号的是( )，表示对象流的是( )。
A BC D2）说明下面活动图所表达的信息。
9、课外作业实践：利用Rose软件掌握业务用例模型、业务对象模型、活动图的绘制，并深入理解掌握活动图分解的基本方法和并发活动图的表示方法。
第四章 用例建模1、什么是需求？需求包括哪几个方面？2、什么是需求分析?需求分析有何重要意思？需求分析可以分为哪几个步骤？3、业务模型如何映射到系统模型？4、从业务模型中如何去发现用例？5、什么是用例，什么是场景？用例和场景之间的关系是怎样的？6、用例图中有哪些组成元素？在UML中是如何表示的？7、总结用例图的重要作用，讨论并指出哪些场合下可以使用用例图？8、在使用用例图的时候应该如何确定用例，应注意哪些问题？9、为了满足物业中介行业的信息化要求，甲公司基于详尽的需求调研与分析，准备研发一套符合市场需要的、实用的信息管理系统。
主要将实现客户资料信息管理、客户委托（出租、出售、租赁、购买）信息管理、业务线索生成与管理、房源状态自动更新、权限管理、到期用户管理、房源组合查询等功能。
该公司小王，通过多次的与潜在客户的交流与沟通，完成了最初的用例模型的开发，下是一个用例模型的局部：小李认为该模型不符合“用例建模”的思想，存在明显的错误。
请用200字以内说明错误所在，并说明应该如何修改。
答：1）主要错误：用例的分解太细，并没有遵从每个用例为用户传递一个有价值的结果的原则。
在原设计中“打开房源信息页面”、“录入房源信息”、“确认提交信息”都只是一个操作步骤，因此不适合作为用例。
2）修改方法：将“打开房源信息页面”、“录入房源信息”、“确认提交信息”合并为“新增房源信息”。
或 将上述操作合并为“房源信息管理”10、如何理解“参与者与涉众”？如何进行涉众分析？11、根据饭店管理系统设计“房间预订”的两到三个场景，并写出“房间预订”用例规约文档12、用例与用例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举一例，画出用例图，并进行说明。
13、何时使用用例建模？14、阅读下面的用例图，说明该图所表达的信息。
第五章 用例分析1、描述用例模型和分析模型的关系2、讨论用例分析技术和结构化分析之间的关系和区别。
3、在使用用例图的时候应该如何确定用例，应注意哪些问题？4、结合“旅游申请系统”首次迭代周期的用例图，阐述“用例驱动的迭代开发”的作用？5、阐述分析机制的作用6、什么是交互？请举出2～3个交互的实例。
7、UML中定义了哪几种交互图？它们之间各有什么区别和联系？8、什么是消息？消息在交互中扮演什么角色？9、顺序图中有哪几种消息？它们之间具体有何分别？应如何表示？10、简单描述图书馆管理系统的体系构架，并将分析过程所发现的类（对象）放入到相应的层次结构中11、看图问题：1）指出下图中的参与者？【A】A① B② C③ D④2） 哪些是对象？【B】A① B②③④ C ④ D⑤⑥⑦⑧⑨⑩3）Server类调用了CreditService类中的什么操作？【B】A⑦ B⑧ C ⑦⑧ D⑧⑨12、类的关系都有哪些？类的属性和方法的可见性有哪些？UML中如何表示？13、根据以下描述画出类图，并注明多重性关系：一个学生可以选修多门课程，也可能没有任何课程；一门课程可以被多个学生选修；一个老师可以教多门课程或者不教课；每门课程至少有一个老师，也可以有多个老师任教；每门课程可以有0或1本教材，每本教材只能用于一门课程。
14、下图是一个仓库管理系统的类模型局部，其中IncomeOrder 是指入库单，OrderItem 是指入库中的每一项，Product 则是产品信息。
请指出模型中的错误，说明原因并改正类图。
15、下图是一个描述保险商务系统的简单用例图。
根据该用例图回答问题。
a) “签订保险单”用例可能涉及到哪几个实体类？b) 现实生活中签订保单的基本流程如下：客户提出购买需求，保险员根据客户需求选择相应的保险服务，客户阅读保险条款，同意后打印保单样据，客户签字并支付保金，保单开始生效，保险员做相关系统记录。
如需要根据以上信息，请列举这个用例描述中可能存在扩展事件流。
c) 保单管理用例在实际开发过程中可以泛化出若干小用例，列出可能存在的子用例，并且说明这些用例和“保单管理”用例之间应该是什么关系？16、在下图中最上面的对象的名称是什么？该图表示的意思是什么？请绘制出与其相应的类图。
第16题：国家与省份类图中国与省份的类图：17、说明对象图的适用场景以及它的优缺点。
第六章 面向对象的设计原则1、面向对象设计的核心思想是什么，并对其进行说明。
答：面向对象的设计原则是指导面向对象设计的基本思想，是评价面向对象设计的价值观体系，也是构造高质量软件的出发点。
面向对象的设计原则是面向对象设计的基础指南，灵活地运用设计原则将大大提高软件产品的质量，面向对象的设计原则主要包括：Liskov替换原则，单一职责原则，开放-封闭原则，接口隔离原则，依赖倒置原则。
