FM微型贴片收音机

整机装配实习报告实习报告内容摘要:FM微型收音机（SMT）学习SMT基本工艺过程, 掌握操控技能其工作原理, 电路板的核心是单片机收音机集成电路SC1088,外国电路省去了中频变压器和陶瓷滤波器, 使电路简单可靠, 简单可靠, 调试方便, 其接收频率为87MHz~108MHz, 调谐方便准确, 频高接收灵敏度, 外型小巧, 便于随身携带内设静噪电路, 抑制调谐过程中噪音, 电源范围大约为1.8V~3.5V。

报告人: 2015年12月23日指导教师评阅意见:成绩:指导教师:年月日一、实习的目的和任务（一）实习目的整机装配实习是在同学们系统学习了《电路基本分析》和《模拟电子技术》高频、低频等相关课程的理论和基础上进行的相应的实际操作性训练。

通过这次实习要求学生在理论上掌握调幅广播的发射和接收原理, 掌握信号的调制与解调原理和过程, 掌握信号的接收和处理原理的过程, 掌握FM微型收音机（SMT）的工作原理, 工作过程的相关知识及测试方法, 掌握焊接的基本知识和技能。

实际上要求每位同学在自己亲手组装一台FM微型收音机（SMT）的过程中, 掌握各种孕期间的识别技术, 掌握各种元器件的参数, 性能和测试技术, 掌握整机的焊接, 安装调试技术, 以及掌握相关资料, 手册的查询方法等相关知识。

（二）实习任务1、掌握调制与解调原理与过程。

2、掌握FM微型收音机的工作原理, 工作过程及其特点。

3、掌握常用元器件（电阻、电容、电感线圈、二极管、三极管、变压器、集成电路）等的论别, 性能参数及其接测。

4、掌握分析单元电路的基本技能。

5、掌握分析电路原理和电路极及其它们之间相互关系的技能。

6、掌握收音机统调的基本技能。

7、熟练使用万用表等各种仪器。

熟练使用电烙铁, 吸锡器、斜口钳等常见工具。

二、实习的相关原理（一）无线电信号的发射和接收原理载波的调制与解调在无线广播所传送的信息时, 语音或音乐当以无线电波的形式传送信号时, 效率是很重要的因素。

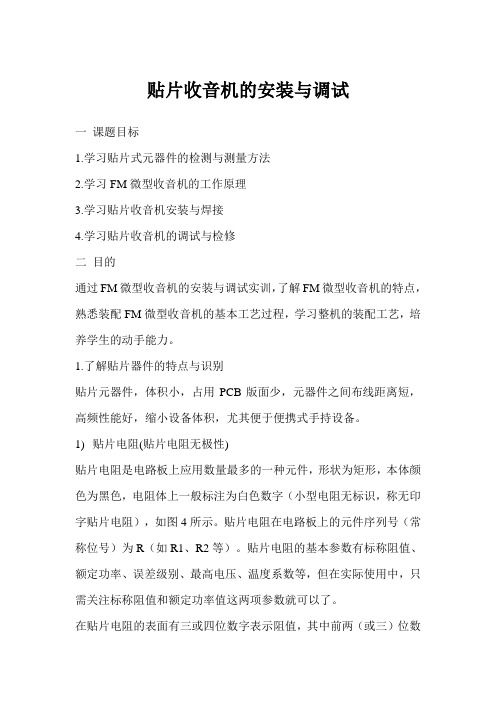

贴片收音机的安装与调试一课题目标1.学习贴片式元器件的检测与测量方法2.学习FM微型收音机的工作原理3.学习贴片收音机安装与焊接4.学习贴片收音机的调试与检修二目的通过FM微型收音机的安装与调试实训，了解FM微型收音机的特点，熟悉装配FM微型收音机的基本工艺过程，学习整机的装配工艺，培养学生的动手能力。

1.了解贴片器件的特点与识别贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

1)贴片电阻(贴片电阻无极性)贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，本体颜色为黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），如图4所示。

贴片电阻在电路板上的元件序列号（常称位号）为R（如R1、R2等）。

贴片电阻的基本参数有标称阻值、额定功率、误差级别、最高电压、温度系数等，但在实际使用中，只需关注标称阻值和额定功率值这两项参数就可以了。

在贴片电阻的表面有三或四位数字表示阻值，其中前两（或三）位数字为该电阻的有效数字，最后一位为有效数乘以10的次方数，单位为Ω。

1)贴片电阻的额定功率采用数字标识的贴片电阻多为黑色，其功率级别分为1/20W、1/16W、1/8W、1/10W、1/4W、1/2W等，其中1/16W、1/8W、1/10W、1/4W 的最多。

一般功率越大，电阻体积也就越大，功率级别是随着尺寸逐步递增的。

另外，外形相同的贴片电阻，颜色越深，功率值也越大。

对于耗散功率大于或等于1W的电阻，由于考虑到散热要求，安装时不得与印刷线路板直接接触，因此电路板上用到的贴片电阻，一般都是小于1W的。

由于单只贴片电阻的功率受限，若电路中需要较大功率电阻的地方，经常采用多只贴片电阻并联（加串联）的方法来增大功率值。

贴片电阻的功率值不在电阻体上直接标注，可以根据电阻的“个头”来判断电阻功率值的大小。

1)贴片电阻的特性：1.体积小，重量轻；2.适应再流焊与波峰焊；3.电性能稳定，可靠性高；4.装配成本低。

贴片收音机的安装与调试一课题目标1.学习贴片式元器件的检测与测量方法2.学习FM微型收音机的工作原理3.学习贴片收音机安装与焊接4.学习贴片收音机的调试与检修二目的通过FM微型收音机的安装与调试实训，了解FM微型收音机的特点，熟悉装配FM微型收音机的基本工艺过程，学习整机的装配工艺，培养学生的动手能力。

1.了解贴片器件的特点与识别贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

1)贴片电阻(贴片电阻无极性)贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，本体颜色为黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），如图4所示。

贴片电阻在电路板上的元件序列号（常称位号）为R（如R1、R2等）。

贴片电阻的基本参数有标称阻值、额定功率、误差级别、最高电压、温度系数等，但在实际使用中，只需关注标称阻值和额定功率值这两项参数就可以了。

在贴片电阻的表面有三或四位数字表示阻值，其中前两（或三）位数字为该电阻的有效数字，最后一位为有效数乘以10的次方数，单位为Ω。

1)贴片电阻的额定功率采用数字标识的贴片电阻多为黑色，其功率级别分为1/20W、1/16W、1/8W、1/10W、1/4W、1/2W等，其中1/16W、1/8W、1/10W、1/4W 的最多。

一般功率越大，电阻体积也就越大，功率级别是随着尺寸逐步递增的。

另外，外形相同的贴片电阻，颜色越深，功率值也越大。

对于耗散功率大于或等于1W的电阻，由于考虑到散热要求，安装时不得与印刷线路板直接接触，因此电路板上用到的贴片电阻，一般都是小于1W的。

由于单只贴片电阻的功率受限，若电路中需要较大功率电阻的地方，经常采用多只贴片电阻并联（加串联）的方法来增大功率值。

贴片电阻的功率值不在电阻体上直接标注，可以根据电阻的“个头”来判断电阻功率值的大小。

1)贴片电阻的特性：1.体积小，重量轻；2.适应再流焊与波峰焊；3.电性能稳定，可靠性高；4.装配成本低。

实习总结报告SMT调频收音机原理、组装与调试目录一、实习目的 (3)二、实习要求 (3)三、FM收音机原理 (3)四、实习器材 (11)五、实习步骤 (12)1. 安装流程（见图3.24） (12)2. 安装步骤 (12)3. 调试 (14)4. 总装 (16)六、调试注意事项 (17)一、实习目的通过对FM收音机的安装、调试，让学生了解SMT的特点和发展趋势，熟悉SMT技术的基本工艺流程，掌握手工SMT操作技能。

二、实习要求①能看懂FM收音机的原理框图、电原理图及装配图。

②熟悉FM收音机的装配工艺流程。

③制作一台用SMT元件组装的FM收音机。

④运用电路知识，分析、排除调试过程中所遇到的问题。

根据FM收音机的技术指标测试FM收音机的主要参数。

三、FM收音机原理1.核心器件电路核心是单片收音机集成电路SC1088，采用特殊的低中频（70kHz）技术，外围电路省略中频变压器和陶瓷滤波器，使电路简单可靠，调试方便。

SC1088采用SOT16脚封装，图3.19是SC1088管脚图，表3.2是引脚功能。

●IC产品型号：SC1088（TDA7088T）●产品名称：自动调谐的调频收音机接收电路●产品概述：SC1088是一块适用于单声道便携式或手掌式超小型调频收音机的专用电路，它采用先进的双极型工艺制造，在外围元件的数量、尺寸及成本上变得很重要时，可优先选用该电路。

该电路中含有一个中频（IF）约为70kHz的锁相环回路（FLL），选择性通过一个有源RC滤波器来调整，与中频相应的未调谐信号和低输入信号由静噪电路抑制。

●主要特点：含有单声道收音机从天线接收到音频输出的所有功能；静噪功能；外接一只变容二极管可进行自动搜寻调谐；采用内部AFC电路可进行机械调谐；可支持调幅接收应用；电源极性反接保护；电源电压低至1.8V仍可正常工作。

●应用：机械调谐方式：可用、也可不用内置的AFC电路；自动调谐方式：可实现单方向(向高频方向)的自动搜寻调谐功能；包括复位功能，即回到频段的最低段。

SP1088 自动调谐FM收音机电路产品概述:SP1088是一块用于单声道便携式收音机中的双极集成电路。

主要特点:1、用一变容二极管搜索频道2、用内部集成的自动控制系统进行机械调谐3、支持调幅应用4、电源极性保护5、工作电压范围：VCC=1.8~5V (Tamb=25℃)应用:1、便携式收音机典型应用线路图：SP2822 双声道功率放大电路产品概述:SP2822是双声道低电压功率放大电路，适用于在体积小的便携式盒式放音机(WALKMAN)和收音机中作音频放大器。

主要特点:1、静态电流小2、交越失真小，适用于单声桥式(BTL)或立体声线路两种工作状态3、工作电压范围：VCC=1.8~6V (Tamb=25℃)应用:1、小型，便携式系统的音频放大典型应用线路图：电调谐调频收音机调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。

本例介绍采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。

工作原理电调谐调频收音机的电路如图所示。

图中核心器件是CD9088，它采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8-5V，典型值为3V。

该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路、信号检测电路、静噪电路，以及频率锁定环（FLL）电路等。

其特点是采用70kHz中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路，省去了中频频率调试的麻烦，又提高了中频频率特性，并缩小了电路体积。

用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。

CD9088集成电路各引脚的功能如表.FM信号由天线引进后从CD9088集成块11脚进人混频电路，电感器L1，电阻器R1，电容器C1、C2、C3构成输人回路，本振电路的本振频率由L2、C4及变容二极管VD1决定。
