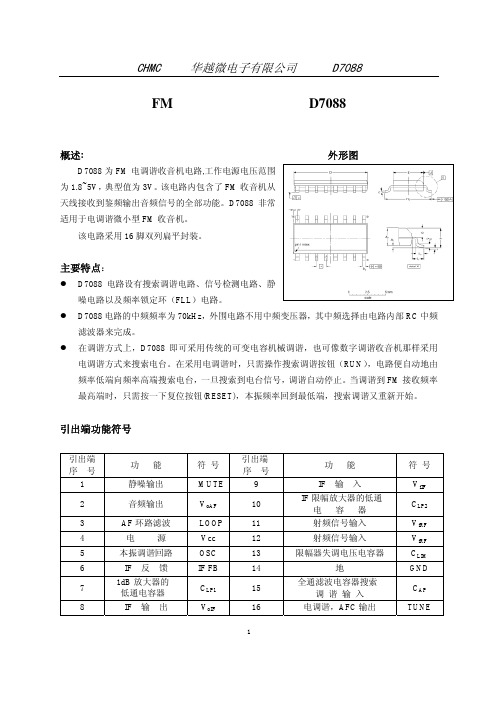

电调谐微型FM收音机

2.1 产品1 SMT实习（FM收音机）（训练6）（训练7）电子系统的微型化和集成化是当代技术革命的重要标志，也是未来发展的重要方向。

日新月异的各种高性能、高可靠、高集成、微型化、轻型化的电子产品，正在改变我们的世界，影响人类文明的进程。

安装技术是实现电子系统微型化和集成化的关键。

20世纪70年代问世，80年代成熟的表面安装技术（Surface Mounting Technology 简称SMT），从元器件到安装方式，从PCB 设计到连接方法都以全新面貌出现，它使电子产品体积缩小，重量变轻，功能增强，可靠性提高，推动信息产业高速发展。

SMT已经在很多领域取代了传统的通孔安装（Through Hole Technology 简称THT），并且这种趋势还在发展，预计未来９０％以上产品将采用SMT。

通过SMT实习，了解SMT的特点，熟悉他的基本工艺过程，掌握最起码的操作技艺是跨进电子科技大厦的第一步。

2.1.1 SMT简介一、THT与SMT图2.1.1 是THT与SMT的安装尺寸比较，表2.1.1是THT与SMT的区别表2.1.1 THT与SMT的区别焊点印制板图2.1.1 THT与SMT的安装尺寸比较1、 点胶 用手动／自动 点胶机2、贴片 手动／自动 贴片机3、固化 用加热使贴片固化二、SMT 主要特点1． 高密集 SMC 、SMD 的体积只有传统元器件的1/3～1/10左右，可以装在PCB 的两面，有效利用了印制板的面积，减轻了电路板的重量。

一般采用了SMT 后可使电子产品的体积缩小40%~60%，重量减轻60%~80%。

２．高可靠 SMC 和SMD 无引线或引线很短，重量轻，因而抗振能力强，焊点失效率可比THT 至少降低一个数量级，大大提高产品可靠性。

３．高性能 SMT 密集安装减小了电磁干扰和射频干扰，尤其高频电路中减小了分布参数的影响，提高了信号传输速度，改善了高频特性，使整个产品性能提高。

fm收音机调频原理FM收音机是一种常见的无线电接收设备，它利用调频原理来接收广播电台的信号并将其转换为声音。

调频原理是指通过改变电磁波的频率来传输信息的一种技术。

调频原理基于两个重要的概念：载波信号和调制信号。

载波信号是指在一定频率范围内持续振荡的电磁波。

调制信号则是用来携带信息的信号，可以是声音、音乐或其他形式的数据。

在FM收音机中，调制信号就是广播电台传输的音频信号。

FM收音机的调频原理是通过改变载波信号的频率来传输音频信号。

具体来说，调频原理包括两个主要的过程：调制和解调。

调制是将音频信号与载波信号进行合成的过程。

在FM收音机中，调制一般采用频率调制的方式。

具体来说，当音频信号的幅度增大时，载波信号的频率也会增加；当音频信号的幅度减小时，载波信号的频率也会减小。

这样，音频信号的信息就被编码到了载波信号的频率中。

解调是将合成的信号还原为音频信号的过程。

在FM收音机中，解调一般采用频率解调的方式。

具体来说，解调器会检测接收到的信号的频率变化，并将其转换为相应的音频信号。

这样，原始的音频信号就被还原出来了。

为了实现调频原理，FM收音机通常由几个主要部分组成：天线、调谐电路、中频放大器、解调器和音频放大器。

天线用于接收广播电台的信号，并将其传输给调谐电路。

调谐电路负责选择特定频率的信号，并将其放大后传输给中频放大器。

中频放大器进一步放大信号，并将其传输给解调器。

解调器将信号解调后，传输给音频放大器，最终将音频信号放大并输出。

通过调频原理，FM收音机可以实现高质量的音频传输。

相比于调幅原理，调频原理具有抗干扰能力更强、音质更好的优点。

此外，调频原理还可以实现多路复用，即通过在不同频率上调制不同的信号，实现多个广播电台在同一时间段内传输不同的节目。

总结起来，FM收音机通过调频原理来接收和传输广播电台的信号。

调频原理基于载波信号和调制信号，通过改变载波信号的频率来传输音频信号。

调频原理的实现需要天线、调谐电路、中频放大器、解调器和音频放大器等组成部分。

diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。

伸缩匝间距使调节范围符合调频波段。

电路使用高阻耳机。

当然，也可以加一级放大，然后使用普通的耳机。

自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。

L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。

L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。

由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。

VT1作为混频器时，则为共发射极电路。

VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

FMAM收⾳机原理收⾳机这东西很早就开始⽤了，但⼀直都没有了解过它的原理，听说是很简单。

下⾯记录⼀些笔记。

1. 基本概念收⾳机是⼀种⼩型的⽆线电接收机，主要⽤于接受⽆线电⼴播节⽬，收听⽆线电发射台。

⾸先说⼀下收⾳机的种类，按解调⽅式和波长可以分为以下⼏类：调幅收⾳机（AM）：长波收⾳机（LW，Long Wave）中波收⾳机（MW，Medium Wave）短波收⾳机（SW，Short Wave）调频收⾳机（FM）我们⼀般⽤的收⾳机都是FM收⾳机，FM收⾳机可以接收的波段⼀般是在87.5-108MHz（读做百万赫兹）。

稍微好⼀点的也可以接收AM的，AM⼀般可以接收到的波段为530-1710KHz（读做千赫兹），这个波段⼀般都是国外的⼴播电台。

为了更加深⼊的理解，我们⾸先解释⼀下AM，FM这两个名词：AM：Amplitude Modulation 调幅AM通过改变输出信号的幅度，来实现传送信息的⽬的，调整让电磁波的振幅随着声波的振幅强弱⽽改变（振幅随时间变化）。

可以⽤下图表⽰：调幅就是通常说的中波，范围在503-1060KHz。

⼀般中波⼴播（MW:Medium Wave）采⽤的是调幅（Amplitude Modulation）的⽅式，所以⼤家慢慢的就⽤AM来表⽰MW。

实际上MW只是诸多利⽤AM调制⽅式的⼀种⼴播。

像在⾼频（3-30MHz）中的国际短波⼴播所使⽤的调制⽅式也是AM，甚⾄⽐调频⼴播更⾼频率的航空导航通讯（116-136MHz）也是采⽤AM的⽅式。

FM：Frequency Modulation 调频FM是⼀种以载波的瞬时频率变化来表⽰信息的调制⽅式。

调整让电磁波的频率随着声波的振幅强弱⽽改变（频率随时间改变）。

我们习惯上⽤FM来指⼀般的调频⼴播（76-108MHz，在我国为87.5-108MHz，⽇本为76-90MHz，MHz读为百万赫兹），事实上FM只是⼀种调制⽅式，即使在短波范围内的27-30MHz之间，做为业余电台、太空、⼈造卫星通讯应⽤的波段，也有采⽤调频（FM）⽅式的。

BA423OAFS是日本东洋电具公司生产的电子调谐调幅收音、调频中放集成电路，适用于组装 1.5V电源的微型AM/FM收音机及收放机。

1.BA423OAFS内电路方框图及引脚功能BA423OAFS集成电路内FM部分内含差分中频放大器、双平衡检波器、IF静噪电路。

AM部分内含本振、混频、中放、检波和AGC电路。

此外，BA4230AFS还含有调谐指示LED驱动电路。

其集成块的内电路方框图如图1所示。

该IC采用20脚双列扁平式封装，其集成电路的弓脚功能及数据如表1所列。

图1 BA4230AFS集成电路的内电路方框图表1 BA423OAFS集成电路的引脚功能及数据2.BA423OAFS主要电参数BA423OAFS集成电路工作电源电压范围为1-2V，典型工作电压Vcc=1.5V。

3.BA423OAFS典型应用电路BA423OAFS集成块的典型应用电路如图2所示。

图2 BA423OAFS集成块的典型应用电路4.电路工作过程(l)AM波段。

AM收音电路中使用了变容二极管ISV149代替了可变电容器，从而实现了电子调谐。

AM天线接收到的信号经选频后送至2SC4215Y高放管进行放大，得到的信号从BA423OAFS④脚进入混频电路，与本振信号进行混频，得到的信号从⑤脚输出，经两级选频电路选出465KHz中频信号从⑦脚迸入中放电路，放大后的信号进入FM检波电路，得到的音频信号经音频预放大后从(13)、(14)脚输出。

(2)FM波段。

FM中放信号从⑧脚讲入中放电路，放大后经鉴频，得到的音频信号再经音频放大后也从(13)、(14)脚输出。

5.故障检修提示AM波段收不到台，应检查BA423OAFS④、⑤脚外围元件;FM波段收不到台，应重点检查BA423OAFS⑧、脚外围元件,收音无声,应重点检查(13)、(14)脚内外电路。

fm收音机原理
FM收音机是一种电子设备，它利用空气中的电磁波来接收调
频（FM）广播电台的音频信号。

它的工作原理可以分为三个
主要部分：天线接收信号、调谐电路选择频率和音频处理电路放大信号。

首先，FM收音机的天线负责接收空中传播的电磁波，这些电
磁波是由广播电台发射的。

在天线接收到电磁波后，它将这些波形转换成微弱的电信号。

接下来，这个微弱的电信号将被送到调谐电路。

调谐电路的作用是根据用户选择的频率，从众多的电磁波中选择特定的频率。

调谐电路通常采用可变电容器或可变电感器来调整电路的共振频率，以选择接收特定频率的电磁波。

一旦调谐电路选定了特定频率的电磁波，这个信号将被送到音频处理电路。

音频处理电路主要负责放大音频信号，以便听众可以听到清晰的声音。

音频处理电路通常由放大器、滤波器和扬声器组成。

放大器被用来提高电信号的音量，滤波器则用来消除噪音和干扰，而扬声器则将电信号转换成可听的声音。

总的来说，FM收音机利用天线接收电磁波，调谐电路选择特
定频率的电磁波，音频处理电路放大信号并将其转换成声音。

这样，用户就可以通过FM收音机收听到广播电台所播放的音频内容。

高灵敏度全球调谐短波收音机●周兴华收音机整机电路见圈I.圈中ICI为通用振荡/混频器单片集成电路NE602,采用8脚双列直插式塑料封装,内言双平衡混频器及振荡器,振荡器的振荡频率最高达200MHz,双平衡棍频器的最高工作频率可达5GOMHz.图2为NE602的内部等效电路,差分对管Ⅵl,vn,与,3,VT4组成交叉连接的双平衡差分放大器.,5为,l,vT2的电流源,VT6为,3,VT4的电流源.本机振荡信号通过,I,vT3基极注人到两个差分单元.由于双平衡混频81电路能有效地:抑制奇次谐波i成份,故输出:信号的主要戚i份是高频输人:信号与本振信一号的和频与差额分量.其余分量(如输人信号,本振信号以及二者谐(180倍),满功率输出时要求输人信号=26m~.BTL电路的最大特点是可在较低的电源电压下获得较大的j皇出功率.电源电压范匿为3.5一I2,f.七,飘20W功率放大鼍图7是采用单片高保真音频功放集成电路L~1876设计的立体声功率放大器,最大不失真输出功率为2×2O7/,电压增益为26dB(ZO倍),通道分离度为80dB,满功率输出时要求输人信号=630m~.电源电压为±(20—35)V,推荐电源电压±28~.八,100W功率放大鼍19蛆年第8期'无线电)图8是用M,|P1100傻瓜功放块组成的功率放大器,最大输出功率100W,电压增益为30~(aO倍),输'@人阻抗为4,满功率输出时的输人信号:940m~.电源电压范匿±(30一38)v,推荐电源电压±33~.采用两块AMPI100.可组成2×100W立体声功～～..毫墓圈毫平翻f|璜目从装矿石收音机到装晶体管机,从装9英寸黑白电视机羁装彩色电视机……,曾经有戒百上千万读者与'无线电>杂志一起走过了々人难忘的历程.这些读者大都已戚为电子行业的专家.成为国家的栋梁为培养初学者的面手能力和铷造能力,特别是推动我刊及中国科协青少年工作部联音举办的"少年电子技师"等级证书认定活诂(无线电)杂志特征集适合初学者特别是青少年制作的电子套件恳请广大读者为我刊提供信息,如果您的公司有适合的产品请与我们联系如果您曾做过或看到,听到过的有趣的制作项目也请告诉我们来信请寄:(i00051)北京市祟文区步j!l{寺街14号(无线电)编辑部.请在信封上注明"项目征集",联系电话:010—67134095▲37-c总373)?觚献肌差._阢机收一\波的和,差分量)均受到不同程度的抑制.因此NE602的输出信号比一般单端混频器更加纯净,这正是它能够提高收音机性能的关键所在NE602的输出从两个差分对管的集电极取出,构成推挽输出形式.天线接收的高频信号由L1耦音给L2,Cla,C2调谐回路,因IC1的1,2脚输入阻抗很高,故L1,L2采用升压式耦音,以实现阻抗匹配.L3,Clb,C3及c4一c6与,NE602组成电容分压式考毕兹振荡器,其中c6为隔直电容,避免NE602的6脚内部振荡管基极技电感L3短路人地.天线输入的高频信号及本振信号经NE602混频后,从5脚输出465kHz中频信号,经三端陶瓷滤波器B选频后,加至IC2(LA1050J组成的中放电路进行中频放大.LA1050为高放式收音机专用集成电路.包含高阻抗输入级,三缎放大器,检波及AGC电路等.其内部电路及性能特点已在(用LA1050制作超外差式耳塞机) 一文中有详细介绍,此处不再赘述.IC2检波输出的音频信号经C10耦台给音量电位器RP,由RP分压衰减后,再通过C11加至IC3音频放大器进行放大.IC3为廉价的通用小功率音频放大器LM386,采用8脚双列直插式塑料封装.主要性能特点如下:1.工作电压范围较宽.为4～12V.2.静态耗电小.典型值4mA. 3.低失真,典型值02%.4.增益范围可在20—2∞之间变化.5.最大输出功率达60()nW.6.输入阻抗为50Icn: 7.输入偏流为25~aA.8频带宽度达3(X)kHz.图3为LM386的内部等效电路,vT1一vr6构成PNP型达林顿管输入级,其中vT5,"v'T6为电流镜有源负载.,为电压放大级,其集电极负载为一恒流源.vTB—VT10组成输出级.其中vD1,VD2提供VT10,vT8 的静态偏置电压,以减小交越失真.R5一R7构成负反馈环路,其固定增益为20倍.当1,B脚间接人一个可:.0+0#A0■B变电阻和一个数十微法电容的串联网络时,其增益由可变电阻控制,最大达200.LM386将音频信号放大后通过输出电容C12驱动8n扬声器发声.最大输出功率大于500row.R6,VI)IC7组成5v稳压电路,提供IC1工作电压.确保IC1的本振频率稳定,这点对于短波收音机尤为重要.,1,R4,R5,c8又组成1.7V降压电路,由VT1的发射极输出稳定的1.7V电压供VT2_22作,使中放增益也稳定不变C13为电源滤波电容,防止电路产生低频自激.制作时C1采用7/270p的小型密封双联可变电容器.RP使用47kn带开关的音量电位器.L1,L2~L3可用两个市售的短波振荡线圈骨架自己绕制,L1用0.08mm漆包线绕3圈L2用同号线绕22圈用0.08mm漆包线绕24圈.卫c1选用进口NE602,IC3选用LM386.ic2g~,用LA1050外,也可使用YS414,MK484 等,只需注意它们的引脚排列有所不同.扬声器使用34英寸8n阻抗的动圈式扬声器.天线使用一段1m长的软电线,也可用0.g'n长的拉扦天线.所有电阻均38c总371t')③使用1/8W碳膜电阻.无极性电容器选用小型瓷片电容.其它元件均已在图中注明.电源部分使用六节2号电池,也可由稳压电源供电本机的频率接收范围为3—12MHz,灵敏度高达0.8VV.可方便地接收全球的短波电台广播.频率覆盖范围低端调L3磁芯,高端调c3.统调低端调L1,L2的磁芯,高端调c2.这样反复几次后,即可将整机调整好.▲<无缝电)1998年第8期。

包头师范学院电子技术综合实训论文题目：FM微型收音机学号：1114860015学生姓名：张磊学院：信息学院专业：电子信息科学与技术班级：11级电子班指导教师：尹淑娟二〇一二年十一月摘要利用SMT基本工艺技术和手工焊接技术焊接FM微型收音机。

了解其原理，装配及调试；并且在焊接过程中学习SMT基本工艺过程和掌握操作技能；熟悉手工焊锡的常用工具的使用及其维护与修理;熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书;能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表;了解电子产品的焊接、调试与维修方法。

关键词：SMT基本工艺技术；手工焊锡；印制电路板；工艺流程AbstractUsing SMT basic technology and manual welding technology welding FM miniature radio. To understand its principles, assembly and commissioning; and in the welding process to learn SMT basic process and mastering the operation skills; familiar with the manual soldering of the use of commonly used tools and maintenance and repair; familiar with the printed circuit board design steps and methods, familiar with handmade printed board process, according to the circuit diagram, component of physical design and the production of printed circuit board. Familiar with common types of electronic components category, type, specifications, performance and range of use, can consult about electronic library; be able to correctly identify and use of common electronic devices, and can skilled use of common multi-meter and digital multimeter; understanding of electronic products, welding, debugging and repair method.Key words：SMT basic technology; manual solder; printed circuit board; technological process引言 (1)一、实训目的 (2)二、实训要求 (2)三、FM微型收音机的特点及工作原理 (2)1、产品特点 (2)2、工作原理 (2)四、FM微型收音机安装工艺 (4)1、产品特点 (4)2、安装步骤及要求 (4)3、调试 (5)4、总装 (7)5、检查 (7)五、电烙铁使用方法 (8)1、电烙铁简介 (8)2、焊接操作姿势与卫生 (8)六、安装中出现的问题及解决办法 (10)七、安装之后的测试 (11)八、实习体会 (11)参考文献 (12)现在是一个实践出真知的年代。
