隧道掌子面素描

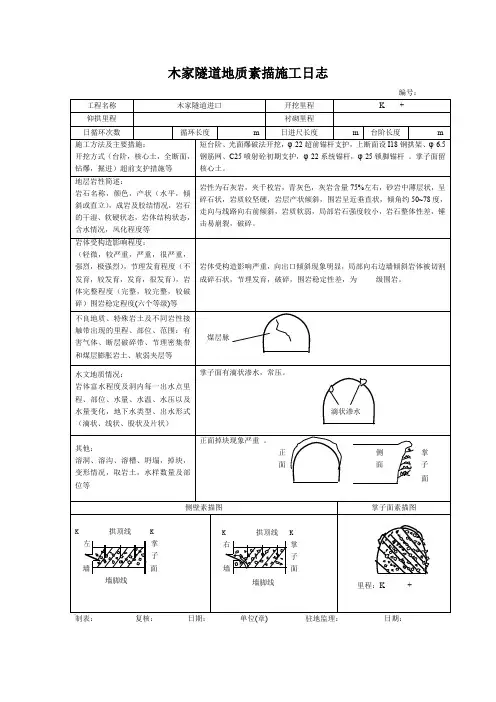

掌子面地质素描记录表
施工里程：k0+426 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+430 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+435 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+440 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+445 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+450 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+455 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+460 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+465 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+470 地质预报单位：
编写：复核：监理：日期：
XXX项目隧道
掌子面地质素描记录表
施工里程：k0+475 地质预报单位：
编写：复核：监理：日期：。

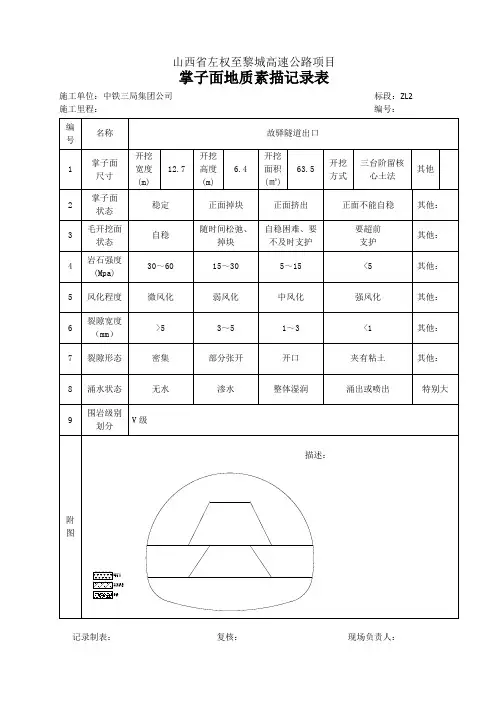

山西省左权至黎城高速公路项目
掌子面地质素描记录表
施工单位：中铁三局集团公司 标段：ZL2
施工里程： 编号：
记录制表： 复核： 现场负责人：
编号 名称 故驿隧道出口 1
掌子面 尺寸 开挖 宽度 (m)
12.7 开挖高度 (m)
6.4 开挖面积 (㎡)
63.5 开挖方式
三台阶留核心土法
其他
2 掌子面 状态 稳定 正面掉块 正面挤出 正面不能自稳 其他：
3 毛开挖面状态 自稳 随时间松弛、
掉块 自稳困难、要不及时支护
要超前 支护 其他： 4 岩石强度 (Mpa) 30～60 15～30 5～15 <5 其他： 5 风化程度 微风化 弱风化 中风化 强风化 其他： 6 裂隙宽度 （mm ） >5 3～5 1～3 <1 其他： 7 裂隙形态 密集 部分张开 开口 夹有粘土 其他： 8 涌水状态 无水 渗水
整体湿润
涌出或喷出
特别大
9
围岩级别划分
V 级
附 图
描述：。

软弱围岩隧道掌子面地质素描作业指导书新建铁路成都至兰州线CLZQ－6标段隧道掌子面地质素描作业指导书编制:复核:审核:中铁五局成兰铁路工程茂县指挥部二○一四年四月目录1、适用范围.............................................................. 错误!未定义书签。

2、作业准备.............................................................. 错误!未定义书签。

2.1内业技术准备................................................ 错误!未定义书签。

2.2外业技术准备................................................ 错误!未定义书签。

3、现场素描.............................................................. 错误!未定义书签。

4、掌子面地质素描记录表基本内容....................... 错误!未定义书签。

4.1、掌子面状态................................................. 错误!未定义书签。

4.2、毛开挖状态................................................. 错误!未定义书签。

4.3、岩石强度（MPa）...................................... 错误!未定义书签。

4.4、风化程度 .................................................... 错误!未定义书签。

4.5、裂隙间距（mm） ...................................... 错误!未定义书签。

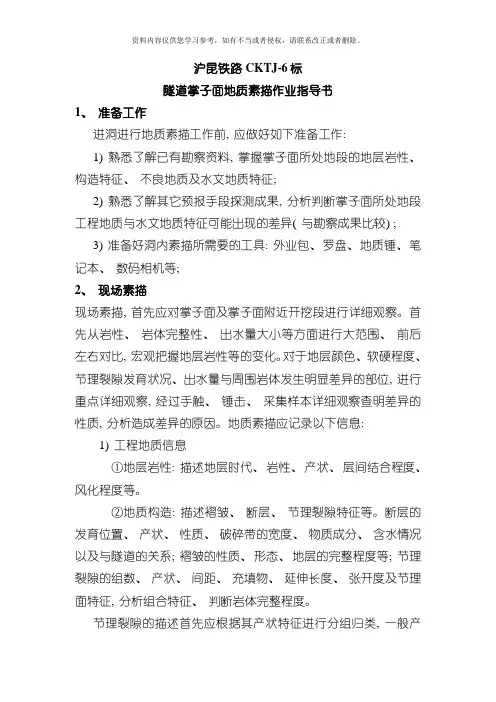

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前, 应做好如下准备工作:1) 熟悉了解已有勘察资料, 掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征;2) 熟悉了解其它预报手段探测成果, 分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异( 与勘察成果比较) ;3) 准备好洞内素描所需要的工具: 外业包、罗盘、地质锤、笔记本、数码相机等;2、现场素描现场素描, 首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比, 宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位, 进行重点详细观察, 经过手触、锤击、采集样本详细观察查明差异的性质, 分析造成差异的原因。

地质素描应记录以下信息:1) 工程地质信息①地层岩性: 描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造: 描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系; 褶皱的性质、形态、地层的完整程度等; 节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征, 分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类, 一般产状差异不大的节理应划分为一组。

对于成组出现的节理, 应示意性地标示在图纸上, 图纸采用的节理倾角应为换算的视倾角, 标注的产状为真实产状, 图示节理间距应能表明其真实发育程度( 即不同发育程度的节理组, 在图纸上显示节理间距应不同) 。

对于零星发育的节理应作为随机节理描述, 贯通性好、对岩体稳定性影响大的随机节理( 包括岩脉) 应重点描述, 并按其实际出露位置标示在图纸上。

③岩溶: 描述岩溶规模、形态、位置、所属地层和构造部位, 充填物成分、状态, 以及岩溶展布的空间关系。

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书］、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差杲（与勘察成果比较）；3）准备好洞内索描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

②地质构造：描述褶皴、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理而特征，分析组合特征、判断岩体完整程度。

节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。

对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。

对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。

③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位, 充填物成分、状态，以及岩溶展布的空间关系。

④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。

沪昆客专（湖南段）
掌子面地质素描记录表
施工里程： 施工单位：中铁十七局集团 制表： 复核： 监理工程师：
编号 名称 黄板桥1号隧道出口 1 掌子面 尺寸 开挖 宽度 (m)
开挖高度 (m)
开挖面积 (m)
开挖方式
双侧壁导坑
法
其他
2 掌子面 状态 稳定 正面掉块 正面挤出 正面不能自稳 其他： 3
毛开挖面状态 自稳
随时间松弛、
掉块 自稳困难、要不及时支护
要超前 支护 其他：
4 岩石强度 (Mpa) 30～60 15～30 5～1
5 <5 其他： 5 风化程度 微风化 弱风化 强风化 全风化 其他：
6 裂隙宽度 （mm ） >5 3～5 1～3 <1 其他：
7 裂隙形态 密集 部分张开 开口 夹有粘土 其他：
8 涌水状态 无水
渗水
整体湿润
涌出或喷出
特别大
9
围岩级别划分
附 图
填写说明：
1：按设计填写开挖宽度、高度和面积。

2-8：再对应项内打钩
9：根据现场及确定围岩级别
附图：根据开挖工法的不同，先绘制出断面图，再进行简单的地质素描，并有对应的文字进行说明。
