最新2段地质素描记录卡汇总

掌子面地质素描记录表
施工里程：k0+426 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+430 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+435 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+440 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+445 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+450 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+455 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+460 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+465 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+470 地质预报单位：
编写：复核：监理：日期：
XXX项目隧道
掌子面地质素描记录表
施工里程：k0+475 地质预报单位：
编写：复核：监理：日期：。

关于加强掌子面地质素描记录表填写质量的要求地质素描是洞内外观察与超前地质预报的一项基本工作内容，素描记录对于围岩稳定性判别、围岩级别鉴定、超前地质预报以及辅助监测分析具有重要作用，是监测月报、总报告、超前地质预报中的一个重要附件。

根据以往监测项目掌子面地质素描记录，普遍存在记录缺少、填写简单、缺少标示、重要地质构造形迹未反映等情况，甚至存在随意描画情况，影响到报告的编制质量。

地质素描图包括以下内容，样式如右图。

⑴岩性（地质年代）、岩层产状、软弱夹层、
岩脉穿插情况；
⑵断层及破碎带形态、产状、宽度及充填物
特征；
⑶主要节理裂隙形态、产状及相互切割关
系；
⑷地下水出水点，出漏情况（潮湿、滴、涌、
流）涌符号表示，水量大的部位标明水量大小；
⑸岩溶位置、形态、大小；
⑹围岩内鼓变形、坍塌部位和地段。

新开项目采用地质和支护观察记录表，已开项目在掌子面地质素描记录表上增加一行支护稳定性观察内容（内容参照地质和支护观察记录表），并注明开挖后揭示的围岩级别。

关于老中铁路Ⅳ标一分部隧道掌子面地质素描记录表填写说明为了规范隧道地质素描资料填写，现对隧道地质素描资料填写做以下说明，请各隧道技术员按照本说明填写，本表填写过程中如有疑问，请咨询预报组人员。

该表格从2017年7月11日起开始执行，2017年7月11日之前按原预报组发的的表格填写，各工区技术负责人收到后将本说明及时下发，各隧道口技术员及时填写，并找相关人员签字，在地质素描实施过程中发现异常及时和预报组联系。

填写说明：工程名称：新建铁路磨丁至万象线第IV标编号：SLBTYC-001（填写样表以沙拉巴土一号隧道出口为例）SLBTYC为隧道名称首字母大写组合（以沙拉巴土一号隧道出口为例）项目名称：按照各隧道名称填写（填写样表以沙拉巴土一号隧道出口为例）掌子面状态：描述掌子面地层岩性，岩石完整程度开挖面状态：描述开挖面岩体的稳定性风化程度：岩石的风化程度一般划分为，全风化、强风化、弱风化、微风化等四级。

其中，全风化：岩石呈土状或土柱状；或者大部分呈土状或土柱状手可搓碎；强风化：岩石呈块状、碎块状；手不可掰开或者用力才能掰开锤击声闷；弱风化、微风化：岩石颜色新鲜，很少矿物质多呈块状锤击声脆。

在现场对裂隙产状进行测量记录（裂隙面倾向倾角），将裂隙在掌子面出露情况进行简单素描。

倾向测量：倾向是指岩层向下最大倾斜方向线（真倾向线）在水平面上投影的方位。

测量时将罗盘北端指向岩层向下倾斜的方向，以南端短棱靠着岩层层面，当圆形水准器气泡居中时，读指北针所指度数即所求。

岩层倾角测量：倾角是指层面与假想水平面间的最大夹角，称真倾角。

真倾角可沿层面真倾斜线测量求得，若沿其他倾斜线测得的倾角均较真倾角小，称为视倾角。

测量时将罗盘侧立，使罗盘长边紧靠层面，并用右手中指拨动底盘外之活动扳手，同时沿层面移动罗盘，当管状水准器气泡居中时，测斜指针所指最大度数即岩层的真倾角。

岩层产状记录方法：如用方位角罗盘测量，测得某地层走向是330°、倾向为240°、倾角为50°，记做330°/SW∠50°，或记做240°∠50°（即只记倾向与倾角即可）。

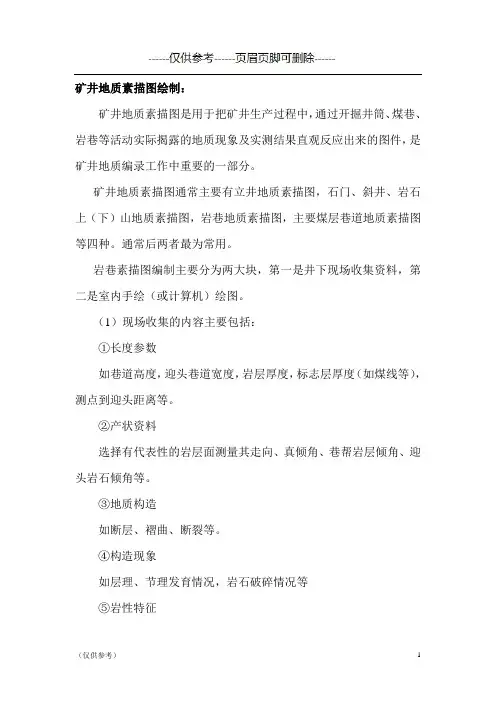

矿井地质素描图绘制：矿井地质素描图是用于把矿井生产过程中，通过开掘井筒、煤巷、岩巷等活动实际揭露的地质现象及实测结果直观反应出来的图件，是矿井地质编录工作中重要的一部分。

矿井地质素描图通常主要有立井地质素描图，石门、斜井、岩石上（下）山地质素描图，岩巷地质素描图，主要煤层巷道地质素描图等四种。

通常后两者最为常用。

岩巷素描图编制主要分为两大块，第一是井下现场收集资料，第二是室内手绘（或计算机）绘图。

（1）现场收集的内容主要包括：①长度参数如巷道高度，迎头巷道宽度，岩层厚度，标志层厚度（如煤线等），测点到迎头距离等。

②产状资料选择有代表性的岩层面测量其走向、真倾角、巷帮岩层倾角、迎头岩石倾角等。

③地质构造如断层、褶曲、断裂等。

④构造现象如层理、节理发育情况，岩石破碎情况等⑤岩性特征至少能区别出灰岩、泥岩、砂岩、煤等，特殊的如方解石脉等。

（2）所绘图纸内容主要包括；①图名、比例尺、图签。

图名通常以地名命名，如11071底抽巷地质素描图，比例尺通常选用1:200。

图签用于填写绘图人、审核人、完成日期等。

②巷道标度及巷道主体素描高程标度区间的选择通常要根据巷道最高点和最低点的标高，以保证主体素描绘制的美观。

主体素描通常为巷道的一帮，可以是左帮、也可以是右帮。

巷道通常用顶部的测点控制顶板轮廓，通过实测巷道坡度及巷高控制地板轮廓。

中间填充揭露的岩性。

填充岩性时需要重点注意岩层的厚度与倾角。

③巷道方位、平（斜）距及岩层走向实测巷道方位，也可根据测量数据填图量取。

水平巷道可以填写平距，斜巷则填写斜距。

岩层走向根据实测填写即可。

④岩性描述主要描述巷道揭露的岩层岩性、厚度、层理节理发育情况，岩石破碎程度，坚硬松软情况等，也可以进一步描述其中的化石情况，矿物情况等。

⑤断面图即对迎头的素描，为了美观且能反应情况通常选用1:100的比例尺，巷道正常掘进情况下通常不超过15m下井观察并绘制断面图，如遇构造等异常情况，必须加密绘制。
