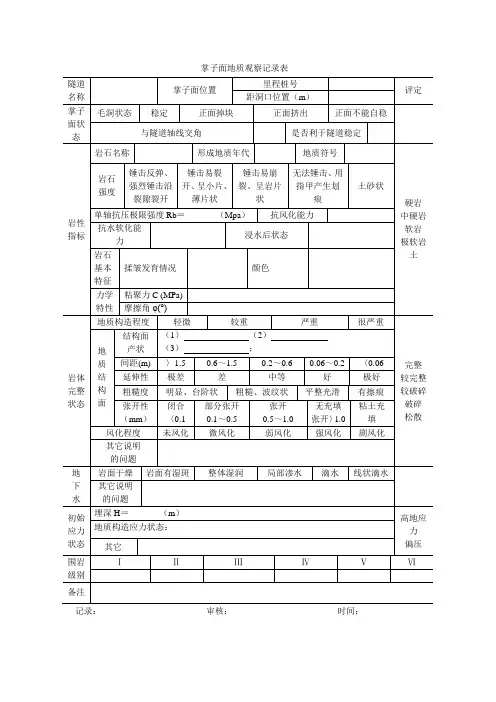

掌子面地质素描记录表(模板)

掌子面地质素描记录表
施工里程：k0+426 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+430 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+435 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+440 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+445 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+450 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+455 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+460 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+465 地质预报单位：
编写：复核：监理：日期：
掌子面地质素描记录表
施工里程：k0+470 地质预报单位：
编写：复核：监理：日期：
XXX项目隧道
掌子面地质素描记录表
施工里程：k0+475 地质预报单位：
编写：复核：监理：日期：。

2段地质素描记录卡施工阶段素描地质素描记录卡注：1、每一循环进尺填写一次，水量＞125 L/min，填写具体数据。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

图例图例掌子面图例图。

兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例图。

施工阶段素描地质素描记录卡兴工街站（竖井）隧道地质素描表竖井（基坑）地质素描图区间隧道地质素描图掌子面地质素描图图例图例掌子面图例注：按照规定比例作图，掌子面地质素描图按照20米3次作图，如遇特殊地质必须进行掌子面地质素描图。

主要图件格式6.1 地质平面图、地质剖面图6.1.1 矿区地质图格式6.1.2 其他地质平面图格式6.1.3 勘探线地质剖面图格式6.2 地质平面图的整饰6.2.1 图名、图廓6.2.2 比例尺(1)图廓下方的比例尺:(2)图廓上方的比例尺:6.2.3 图例6.2.4 图签6.3 地质剖面图的整饰注:1.图中标注的线划规格、距离尺寸均以毫米为单位。

2.注记字体、字号执行国家标准GB5791—86《1:500、1:1000、1:2000地形图图式》的规定。

6.4 原始地质编录图图式6.4.1 钻孔投影图a、b、c、d、e—钻孔倾角转换点;l1、l2、l3、l4、l5—钻孔转换点水平投影线段长;o、a′、b′、c′、d′、e′—转换点方位偏斜方面投影点;o、a″、b″、c″、d″、e″—方位偏斜沿剖面法线投影线与过转换点的水平线交点6.4.2 钻孔柱状图6.4.3 探槽地质素描图(1)斜坡槽探地质素描图:(2) 露天平台槽探地质素描图:6.4.4 探井地质素描图(1)方井地质素描图:×××探井地质素描图(2) 圆井素描图:6.4.5 坑道地质素描图(1) 坑道素描图展开方式:a—内展图示;b—旋转图示;c—外展图示(2) 弯曲坑道素描图:(3) 穿脉坑道素描图:(4)沿脉坑道素描图:(5)倾斜坑道素描图:6.4.6 天井地质素描图天井地质素描图如下:6.4.7 露天采场掌子面地质素描图6.4.8 回采矿块地质素描图6.4.9 开拓掌子面地质素描图开拓掌子面素描图如下:6.4.10 掘沟地质素描图掘沟地质素描图如下:6.5 综合地质编录图图式6.5.1 综合地层柱状图综合地层柱状图如下:6.5.2 地形地质图地形地质图如下:6.5.3 地质横剖面图地质横剖面图如下:1—第四纪;2—石英岩;3—千枚岩;4—假象赤铁石英岩;5—绿泥假象赤铁石英岩;6—极贫矿;7—混合岩;8—磁铁石英岩;9—煌斑岩;10—地质界线;11—实测断层;12—不整合界线;13—钻孔及编号;14—开采平台6.5.4 矿体垂直纵投影图矿体垂直纵投影图如下:6.5.5 矿体底板等高线图矿体底板等高线图如下:6.5.6 平台地质平面图平台地质平面图如下:6.5.7 矿石品位分布图矿石品位分布图如下:6.5.8 矿石品位等值线图矿石品位等值线图如下:①中深变质岩地区,在未查清地质年代的情况下,可先建立岩组、岩段的相对层序。

隧道掌子面地质素描作业指导书目录1、适用范围 (1)2、作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3、现场素描 (1)4、掌子面地质素描记录表基本内容 (2)4.1、掌子面状态 (2)4.2、毛开挖状态 (3)4.3、岩石强度（MPa） (4)4.4、风化程度 (4)4.5、裂隙间距（mm） (5)4.6、裂隙形态 (5)4.7、涌水状态 (5)4.8、围岩级别划分 (5)4.9、描述的基本内容 (5)4.10、产状要素的确定 (8)5、地质素描示例.................................... 错误！未定义书签。

6、分析判断 (10)隧道掌子面地质素描作业指导书1、适用范围本作业指导书适用于隧道掌子面地质素描。

2、作业准备2.1内业技术准备1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）。

2.2外业技术准备准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等。

3、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。

首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。

对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。

地质素描应记录以下信息：1）工程地质信息（1）地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。

（2）地质构造：描述褶皱、断层、节理裂隙特征等。

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。

掌子面素描地质描述：【玄武岩】==== ================颜色：未风化的玄武岩主要呈黑色和灰色，也有黑褐色、暗紫色和灰绿色的构造：绳状构造、气孔状、杏仁状构造、块状构造也具有明显的似层状特征,这可能是岩浆喷发间歇造成的结构：块石结构、碎石镶嵌结构、斑状结构节理：齿状节理（上部）、板状节理（中部）、柱状节理（底部）柱状、板状、齿状节理均与岩流冷却状态有关,多在较厚的岩流单元中严格地受相带部位的制约。

岩流单元上部冷却快,且均匀性差,形成齿状节理,其密度大,形态和方向不规则; 岩流单元中下部带冷却均匀、缓慢,形成规则到次规则的多边形柱状节理。

裂隙和空洞：玄武岩内孔、洞、缝形态与成因方式极为多样,查明其成因类型及其在岩流单元岩相带、不同岩相构造内的组合网络,按成因与形态将其分为6 类:1) 与岩流中出溶气体有关:气孔、气孔洞;2) 与次生化学作用有关:溶蚀洞(溶解洞) ;3) 与岩流正常冷缩有关:柱状节理、板状节理、齿状节理;4) 与岩流表壳自碎或岩流淬火碎裂有关:自碎裂缝、淬碎裂缝;5) 与次生风化或构造作用有关:风化节理缝、构造节理;6) 与复成因有关的微孔隙或微裂隙。

气孔、气孔洞与溶蚀洞气孔或气孔洞是低粘度玄武岩浆在一定深度下出溶气体留下的,因体积小,没有构成岩浆的破裂而发生爆发,经流动后缓慢冷却,导致玄武岩内形成气孔,其形态、大小、分布特点与面积比明显地服从于其所处的岩流单元部位。

溶蚀洞是指较大的空洞,形态极不规则,于岩流单元上部带和古风化剥蚀面最为发育。

有4 种产出形式: (1) 由气孔或气孔洞经水化学作用溶蚀原有的充填物,且溶解气孔壁岩石矿物,特别是橄榄石而成为不规则的空洞;(2) 裂缝与气孔的交汇部位溶蚀而成与缝相连的空洞; (3) 在两组裂缝与气孔复合部位溶蚀而成较大的空洞; (4) 沿节理缝经局部溶蚀,形成沿节理呈串珠状分布的小型空洞。

风化裂隙出现在古风化剥蚀面及岩流单元上部带,它是地表物理化学作用在原生节理的基础上扩大的不规则缝,多数经溶蚀形成不规则的洞缝组合。
