一种石英玻璃棉的制造方法和装置

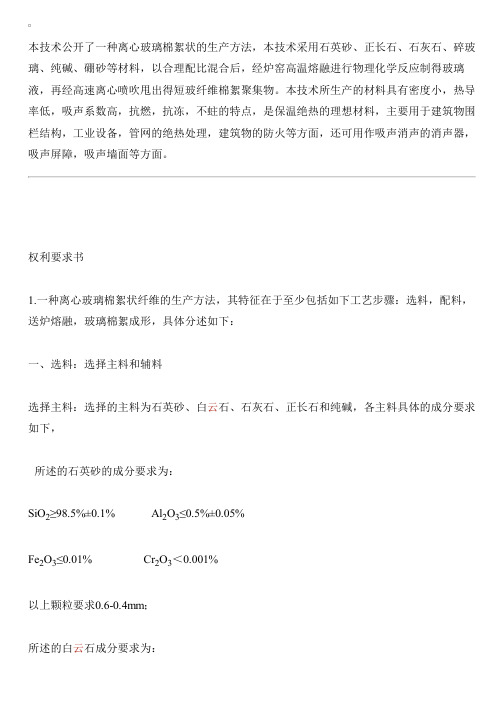

本技术公开了一种离心玻璃棉絮状的生产方法，本技术采用石英砂、正长石、石灰石、碎玻璃、纯碱、硼砂等材料，以合理配比混合后，经炉窑高温熔融进行物理化学反应制得玻璃液，再经高速离心喷吹甩出得短玻纤维棉絮聚集物。

本技术所生产的材料具有密度小，热导率低，吸声系数高，抗燃，抗冻，不蛀的特点，是保温绝热的理想材料，主要用于建筑物围栏结构，工业设备，管网的绝热处理，建筑物的防火等方面，还可用作吸声消声的消声器，吸声屏障，吸声墙面等方面。

权利要求书1.一种离心玻璃棉絮状纤维的生产方法，其特征在于至少包括如下工艺步骤：选料，配料，送炉熔融，玻璃棉絮成形，具体分述如下：一、选料：选择主料和辅料选择主料：选择的主料为石英砂、白云石、石灰石、正长石和纯碱，各主料具体的成分要求如下，所述的石英砂的成分要求为：SiO2≥98.5%±0.1% Al2O3≤0.5%±0.05%Fe2O3≤0.01% Cr2O3＜0.001%以上颗粒要求0.6-0.4mm；所述的白云石成分要求为：Cao＞30.5%±0.3% Fe2O3＜0.1%±0.09Mgo＞20%±0.3 Al2O3＜0.3%±0.1%以上颗粒要求0.6-0.4mm；所述的石灰石成分要求为：Cao＞54%±0.3%Mgo＞0.5%±0.3% Al2O3＜0.3%±0.1%Fe2O3＜0.1%±0.05%以上颗粒要求0.6-0.4mm；所述的正长石成分要求为：Al2O3＞16%±0.3% Fe2O3＜0.1%±0.01%以上颗粒要求0.6-0.4mm所述的纯碱成分要求为：Na2CO3 99%±0.1%；上述各成分要求中的百分含量为重量百分比；选择辅料，选择的辅料包括碎玻璃、硼酸、芒硝和碳粉，这四种辅料的具体要求如下，所述的碎玻璃应无染油、无杂质，粒度为15-30mm；所述的硼酸中B2O3 99%±0.1%所述的芒硝成分要求：Na2SO4＞99% NaCl＜0.3% CaSO4＜0.1% H2O＜0.5%；所述的碳粉粒度为0.3-0.8mm；上述各成分中的百分含量为重量百分比；二、配料，把主料和辅料进行如下组份配比，所述的组份配比为重量配比：石英砂32-38，白云石14-18，石灰石2.8-3.1，长石2.2-2.6，纯碱16-20，碎玻璃14、18，芒硝0.7-0.9，碳粉0.03-0.05，硼砂7-9；三、送炉熔融把石英砂，白云石，石灰石，长石，碎玻璃清洗后烘干，再分别用碎石机打碎，而后用球磨机球磨，用筛子过筛；然后根据要求的重量比配料，混合后入炉窑熔融，配料经高温加热后，形成均匀纯净透明并符合成型要求的玻璃液；本技术按合理选料配比，计量入炉窑熔融的过程是经过高温加热形成均匀纯净透明并符合成型要求玻璃液的过程分为五个阶段：硅酸盐形成阶段，本阶段是混合料入炉是800℃-1000℃时发生物理化学反应，混合料变成硅酸盐和二氧化硅组成不透明烧结物，阶段时间2小时左右；玻璃形成阶段，当温度升到1200℃时，烧结物中低共溶物开始熔化出现熔融体，同时硅酸盐于石英砂粒反应，相互熔解出现大量气泡而变成透明玻璃液，阶段时间2小时左右；玻璃澄清阶段，当温度升到1400℃-1500℃时玻璃液黏度降到10Pa.S时大量气泡溢出，阶段时间1.5小时左右；玻璃均化阶段，当玻璃液长时间高温下由对流和扩散熔解，玻璃液化学组比逐渐均一化的阶段，阶段时间为1.5小时左右；玻璃液冷却，冷却到1100℃-1050℃，时间为0.5小时；四、玻璃棉絮成形：通过离心喷吹法制得玻璃纤维棉，离心喷吹法的工艺为熔化成的玻璃液，流入到侧壁有小孔的高速旋转的离心器里；在离心力的作用下，玻璃液被甩成一次纤维，在高速喷出的混合气体作用下，纤维被牵拉成玻璃纤维；该玻璃纤维落到集棉网带时，喷粘结剂后经压实和固化处理、冷却整理得玻璃棉絮毡。

玻璃棉卷毡的生产过程
主要包括：
一、料预加工。

将块状原料(石英砂、纯碱、石灰石、长石等)粉碎，使潮湿原料干燥，将含铁原料进行除铁处理，以保证玻璃质量。

二、合料制备。

三、熔制。

玻璃配合料在池窑或坩埚窑内进行高温(1550~1600度)加热，使之形成均匀、无气泡，并符合成型要求的液态玻璃。

四、成型。

将液态玻璃加工成所要求形状的制品，如平板、各种器皿等。

五、热处理。

通过退火、淬火等工艺，消除或产生玻璃内部的应力、分相或晶化，以及改变玻璃的结构状态。

磨砂玻璃加工方法：
先将需要加工的平板玻璃平放在垫有粗呢或棉毯的工作台上，再在玻璃面上堆放适量的细金刚砂，用粗瓷碗反扣住金刚砂，用双手轻压碗底转圈推动。

也可使用较高号水磨石地面用的磨石研磨。

研磨操作应从四周边角开始逐步移向中间，直至把玻璃面研磨呈均匀的乳白色，达到透光不透视即可。

银光刻花玻璃加工方法：
先把平板玻璃用清水洗净晾干后满涂石蜡，然后在石蜡上刻掉成各种花纹，用1：5浓度的氢氟酸溶液腐蚀玻璃面。

最后倒去氢氟酸清除石蜡，用水把玻璃清洗干净为止。

其他如彩色玻璃可采用裱贴或喷涂方法加工，具体方法略。

在地
面和立墙上弹线，令做好下部墙体结构、骨架立柱横梁的固定，玻璃加工裁割安装上部及全部木(金属)骨架，玻璃安装，镶边油漆及清理。

玻璃棉工艺
文章开头：
玻璃棉是一种经过特殊的处理而制成的多用途材料，由天然玻璃丝构成的空气固态颗粒组成，比重轻，弹性好，有着良好的隔音、隔热、保温、吸震等优点，如今被广泛用于建筑、汽车、家用电器等领域。

本文将详细讲述玻璃棉的工艺流程，分析如何制作优质的玻璃棉产品。

玻璃棉工艺流程：
1. 准备原料：玻璃棉由天然玻璃丝构成，根据玻璃棉制品的性能要求，将确定的长度、宽度和厚度的原料加工成玻璃丝。

2. 纺织：将玻璃丝以一定的顺序和密度排列，然后采用自动编织生产设备进行编织组织，形成玻璃丝的织物表面。

3. 浸渍：将编织成的玻璃丝织物浸渍到特殊的粘合剂，确保纤维紧密结合，然后再经过烘烤，使其固化，形成玻璃棉基材。

4. 加工：根据玻璃棉制品的尺寸和外形，对玻璃棉基材进行烫裁、切割、穿孔、折弯等加工，以制作出满足要求的玻璃棉制品。

5. 生产检验：检验玻璃棉制品的尺寸、外观、性能等，确保符合标准，出厂合格的产品即可成为最终产品，准备加工出厂。

- 1 -。

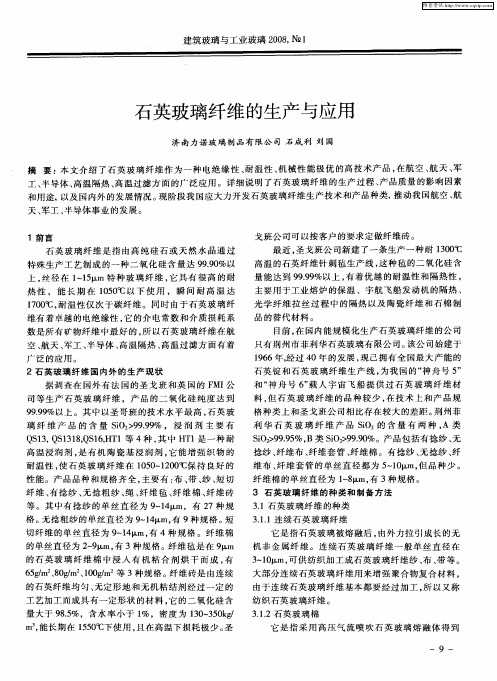

石英玻璃纤维摘要：石英纤维作为陶瓷类纤维的一种，其应用领域比较广泛，本文主要从其性能、制作工艺和应用前景去阐述石英纤维。

其良好的性能使其在纤维行业中得到了广泛的发展。

目前其制作工艺相对成熟，市场应用价值高。

现阶段我国应大力开发石英玻璃纤维生产技术和产品种类，推动我国航空、航天、军工、半导体事业的发展。

关键字：性能，制备方法应用发展前景性能和制备方法石英纤维是由高纯度二氧化硅和天然石英晶体制成的纤维，因为其原料的关系，使得其具有良好的物理化学性能。

石英纤维的纯度能够达到99.95%，密度2.2g/cm3。

拉升强度为7GPa，具有耐热、耐腐蚀和柔软性。

在一定的高温下，它的强度保持率高、尺寸稳定、抗热震性、化学性能稳定、透光性以及电绝缘性好。

增强用长丝直径4～10μm，作为石英棉的纤维直径视用途而异，约0.7～10μm。

在生产工艺上，石英纤维制作成本比较高，价格比较贵，它是采取熔融法制备。

在实际生产中，可根据产品的具体要求选用相应高纯度的石英晶体或纯净的二氧化硅粉料，已降低成本，扩大应用范围。

石英纤维生产方法有三种，（1）将石英棒或管用氢氧焰熔融拉丝，再用氢氧焰吹管喷吹，制成直径0.7～1μm的石英棉；（2）石英经火焰熔融后用高速气流形成短纤维及其毡片；（3）将石英丝或棒以恒定速度通过氢氧焰或煤气火焰，软化后高速拉成长丝。

其成型工艺的特点是，石英玻璃熔体的高温粘度非常高，见图1l-3。

纤维成型温度高达2150℃，成型温度高引发玻璃熔体中二氧化硅的蒸发。

试验结果表明，当温度超过1800℃时，二氧化硅的蒸气压迅速升高，二氧化硅的蒸发加剧，随着温度的进一步升高，二氧化硅的蒸发愈加剧烈，见表11-1。

成型温度高不但造成二氧化硅的蒸发损失，而且由于二氧化硅在纤维表面上沉积，降低了石英玻璃纤维的质量。

因此，拉线温度不宜过高，一般控制在2000～2200℃范围内。

表11—3二氧化硅蒸汽压与温度的关系用熔融法生产的石英纤维是一种性能优异的陶瓷纤维，但由于价格昂贵，一般不用作绝热材料。

石英玻璃制作工艺流程
嘿，咱今儿就来说说石英玻璃制作工艺流程这档子事儿。

你想啊，石英玻璃那可是个宝贝，用处可多了去了。

那它是咋来的呢？
先得有高质量的石英原料，这就好比做饭得有好食材一样。

然后呢，把这些石英原料进行粉碎，就跟咱平时把豆子磨碎一个道理。

接下来，把粉碎后的石英粉进行配料，这可是个技术活，得精确得不能再精确，就像调鸡尾酒，比例得恰到好处。

再之后就是熔化啦，这一步可关键了，得在高温熔炉里让石英粉们慢慢融合在一起，变成那亮晶晶的液体。

你说这像不像一群小伙伴经过一场冒险后变得亲密无间？
然后把这熔化的石英液体小心地成型，这可得有耐心和技巧，不能有一点儿马虎，不然出来的东西可就不漂亮啦。

成型后还不算完事儿，还得进行退火，让石英玻璃的结构更稳定，就像人跑完步得慢慢放松一样。

这一系列操作下来，一块完美的石英玻璃就诞生啦！你说神奇不神奇？
咱再想想，这制作石英玻璃不就跟盖房子似的嘛，石英原料就是砖头，配料就是设计图纸，熔化就是打地基，成型就是砌墙，退火就是装修。

你看看，是不是很形象？
这石英玻璃啊，在好多地方都大显身手呢。

在高科技领域，那可是不可或缺的存在。

没有它，好多先进的玩意儿都玩不转呢！
所以啊，可别小看了这石英玻璃制作工艺流程，这里面的学问大着呢！每一个步骤都得精心对待，才能做出高质量的石英玻璃。

这就跟咱过日子一样，每一步都得认真走，才能过得有滋有味。

咱得向那些制作石英玻璃的师傅们致敬，他们可真是了不起！他们用自己的双手和智慧，创造出了这么好的东西。

咱也得学习他们的精神，在自己的生活里努力奋斗，创造属于咱自己的精彩，你说是不是这个理儿？。

石英玻璃生产工艺
石英玻璃是一种高纯度的玻璃材料，具有优异的物理性能和化学稳定性，广泛应用于光学器件、电子元器件、化学仪器等领域。

下面介绍石英玻璃的生产工艺。

首先，石英石（SiO2）是石英玻璃的主要原料，通常通过石英砂的提取获得。

石英矿石经过破碎、洗选等处理，去除其中的杂质，得到高纯度的石英砂。

接着，将石英砂与一定比例的碱金属碳酸盐（如碳酸钠）和若干辅助物质（如碳酸铅）混合。

该混合物称为原料坯料。

然后，将原料坯料放入玻璃电炉中进行熔化。

熔化温度通常高达数千摄氏度。

在熔化过程中，碱金属碳酸盐将分解，并与石英砂发生反应，生成石英玻璃。

熔化完成后，将熔融的玻璃液浇注在金属模具中，通过常规的凯鲁法造型或挤压法造型，使玻璃液形成所需的形状。

然后，通过快速冷却，使玻璃迅速凝固，并固定形状。

接下来，对固化的玻璃进行退火处理，以消除内部应力，提高玻璃的物理性能和化学稳定性。

退火温度和时间的控制非常重要，需要根据具体的产品要求进行调整。

最后，对退火后的玻璃进行切割、打磨、抛光等加工工艺，使其满足最终产品的要求。

这些加工工艺涉及到精密的机械设备和技术，需要非常仔细和耐心。

总的来说，石英玻璃的生产工艺包括原料处理、熔化、成型、冷却、退火和加工等多个环节。

每个环节都需要严格控制温度、时间和工艺参数，以确保最终产品的质量。

石英玻璃具有许多优点，如高透明度、优异的热稳定性、化学稳定性和机械性能等，因此在各种领域得到广泛应用。

随着技术的不断进步，石英玻璃的生产工艺也在不断改进和创新，以满足不同领域对玻璃产品的需求。

荆州市人民政府关于第七届科学技术奖励的决定正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 荆州市人民政府关于第七届科学技术奖励的决定（荆政发〔2012〕40号）各县、市、区人民政府，荆州开发区，荆州大遗址保护区，市政府有关部门：为全面贯彻落实党的十八大精神，激励全市科技人员和企事业单位的科技创新热情，全面建设小康社会。

根据《荆州市科学技术奖励办法》规定，经市科技专家委员会专家组评审，市科技奖励委员会审定并公示，市政府决定：授予“LGC230连续油管作业机”等12项成果荆州市科技进步一等奖；授予“水面流速、流向跟踪测量浮标与管理系统”等18项成果荆州市科技进步二等奖；授予“一种鱼鳞胶原蛋白肽的制备方法”等30项成果荆州市科技进步三等奖（具体获奖项目附后）。

希望获奖单位和个人再接再厉、再创佳绩。

全市科技工作者要学习先进，求真务实，开拓创新，不断提高科技创新水平和科技成果转化能力，为实现党的十八大提出的全面建成小康社会目标作出更大贡献。

2012年12月21日附件：荆州市第七届科技进步奖获奖项目一等奖12项序号项目名称完成单位主要完成人推荐单位1LGC230连续油管作业机中国石化集团江汉石油管理局第四机械厂王峻乔、张保弟、池胜高、孙晓明、步卫平、王海、赵博、殷长江、郭峰、刘洪钰荆州市科学技术局2白云边酒酿造微生物的研究及其应用湖北白云边酒业股份有限公司、武汉工业学院熊小毛、缪礼鸿、杨团元、张明春、覃世金松滋市科学技术局3湖区干线公路沥青路面结构与材料技术研究及应用荆州市公路管理局付宏渊、徐柏才、邵腊庚、何辉、罗学军、梁斯、刘永红荆州市交通局4一种石英玻璃棉的制造方法和装置湖北菲利华石英玻璃有限公司欧阳葆华、刘礼智、丰凯云、鲁昌硕、吴学民荆州高新技术产业园区高新技术产业局5洗井质量监测终端荆州市明德科技有限公司袁伯利、张广卿、王雄、齐文东、江炳全、田心春、许军、王国财、李南春、戴刚荆州高新技术产业园区高新技术产业局6防粉浆沉淀搅拌器荆州市大明灯业有限公司陈永军、胡新红、倪功大沙市区科学技术局7优质杂交早稻两优6号的选育湖北荆楚种业股份有限公司、长江大学舒冰、段洪波、刘章勇、刘庆、庄世界、田小海、涂志杰、杜圣平、李志新、杨前玉荆州市农业局8杨树优良无性系选育及丰产栽培技术研究湖北省林科院石首杨树研究所谯四红、樊孝萍、荣新军、徐永钢、张帅、刘少锋、田元玲石首市科学技术局9JC-489型四驱多功能船式拖拉机湖北金驰机器有限公司杨太平、虢正平、李芳青、李寿云、王元球石首市科学技术局10江汉平原盛夏极端热、冷害对中稻棉花的影响与对策湖北省荆州农业气象试验站周守华、XXX瑞、黄智敏、黄永平、耿一风、汪先勇、艾劲松、田皓、高金梅、王新妩荆州市气象局11荧光原位杂交（FISH）技术检测乳腺癌患者HER2基因表达的前瞻性临床研究荆州市中心医院王昌富、郭华雄、邓明凤、陈登峰、徐正丰、张柳、黄俊、李滔、汪永红荆州市卫生局12LASEK术中去瓣与留瓣治疗近视的疗效比较荆州市第一人民医院刘香琼、徐莉、李婧、史方玲、汪红莲、李桂琼、张祖海、易村犍荆州市卫生局二等奖18项序号项目名称完成单位主要完成人推荐单位1水面流速、流向跟踪测量浮标与管理系统湖北蓝宇航标有限公司钱苏芬、陈先国、邓乾焕、李文华、涂瑶、张成伟、许登旭荆州高新技术产业园区高新技术产业局2转移印花用新型多用途底纸湖北丽源数码工程技术有限公司刘卫斌、刘斌、严钦华、沙振中、尚爱国、王会国、杨利松滋市科学技术局3含稀土元素镧、铈的温度熔丝线材制成的合金型热熔断体洪湖市蓝光电子有限责任公司童代荣、代柏林、吴峰、茹红英洪湖市科学技术局4一种稳定的乙酰甲胺磷可溶性粒剂及其制备方法沙隆达集团公司陈林、肖洪波、殷宏、向维德、薛光才、段然荆州市科学技术局5负压实型气缸套铸造方法湖北省缸套厂周国荣公安县科学技术局6一种铰链门翻转开闭拼装式电表箱湖北索瑞电气有限公司任昌兆公安县科学技术局7优质杂交早稻两优9168的选育湖北荆楚种业股份有限公司舒冰、段洪波、刘庆、鄢又国、张生斌、杜圣平、陈木炎荆州市农业局8体外受精-胚胎移植HCC注射日激素水平与D3优胚率相关性的临床应用荆州市中心医院皮洁、王莹、张杨、何驰华、朱敬香、廖彩容、杨章玲荆州市卫生局9糖皮质激素受体表达水平检测方法的建立及其临床应用研究荆州市中心医院王昌富、梅冰、李琳芸、彭长华、彭家清、陈永玲、欧阳耀灵荆州市卫生局10乳腺癌TGF-β1和BRCA2表达与临床因素相关性研究荆州市第一人民医院李军川、竺红宇、陈廷煊、邹兰英、赵会传、郭琼、余强荆州市卫生局11慢性肾脏病患者指骨骨密度与相关生化指标关系的研究荆州市第一人民医院程骏章、胡守亮、程帆、庹艳红、潘卉萱、范文、邹启富荆州市卫生局12星状神经节阻滞对腹腔镜手术二氧化碳气腹应激反应的预防作用荆州市第二人民医院印武、黄启文、熊桂林、周清华、任圣梅、刘登云、郭继文荆州市卫生局13高频超声测量心外膜脂肪组织在冠心病诊断中的应用荆州市第二人民医院夏洪波、李传林、杨义灿、陈茂华、黄自君、王辉军、周慰玺荆州市卫生局14脑胶质瘤的CT灌注成像与微血管密度相关性研究及应用长江大学、市第一人民医院黄劲柏、任伯绪、雷红卫、熊浩、蔡新宇、陈晓光、赵静长江大学15慢性粒细胞白血病血管生成作用及干扰素抗血管生成的机理研究荆州市中心医院虞咏知、黄知平、张利铭、张万胜、董莉、张柳、万琦荆州市卫生局16新型医用软管固定夹的设计与应用荆州市第一人民医院李晶、田兴德、XXX、张萍、李彦、强笔、高祖梅荆州市卫生局17正常足月新生儿不同分娩方式头颅CT影像的对比研究荆州市第三人民医院彭皓月、胡志远、万文平、李霞、夏义年、陶铁苟、易平荆州市卫生局18MICA基因与不孕、习惯性流产关系的研究荆州市中心医院梅冰、王昌富、邓明凤、陈永玲、张水蓉、袁琳、陈芳荆州市卫生局三等奖30项序号项目名称完成单位主要完成人推荐单位1一种鱼鳞胶原蛋白肽的制备方法湖北瑞邦生物科技有限公司陈成、滕春红、凌海军沙市区科学技术局2新型中置式车用HVAC总成湖北美标汽车制冷系统有限公司郭琨、肖锋、李长议、梁胜华、周祥荆州市经济和信息化委员会3拖挂式快速移动的泥浆净化装置湖北四钻石油设备股份有限公司蔡福明、王剑波、黄铁平、李佩杰、涂可明荆州区科学技术局年产5万吨低盐复合氨基酸粉湖北新生源生物工程股份有限公司王先斌、肖国安、曾庆群、章平、吕德祥公安县科学技术局5甲醛捕捉剂喷涂技术与工艺的开发应用湖北东森木业有限公司陈东山、柳青监利县科学技术局6一种冬瓜蓉馅料自动计量传送设备的研制与应用荆州市新力大风车食品有限公司邓晓春、熊远志沙市区科学技术局7利用虚拟现实技术构建模拟手术教学体系荆州市第一人民医院罗伟、田夫、陈顺琴、范明利、李珊珊荆州市卫生局8不发生正火耗费的球墨铸铁曲轴正火方法荆州环宇汽车零部件有限公司王锦焱、徐阳、王宝文、蒋在春荆州高新技术产业园区高新技术产业局9安全鞋防砸钢包头智能热处理工艺及工业炉荆州市美江劳保用品有限公司刘绪衡、刘宇、马德忠、李贞茂江陵县科学技术局10高强度聚酰胺复合材料制备带法兰盘管件或井口座湖北恒力塑料科技有限公司刘援朝、黄中南、王志华、胡迪荆州高新技术产业园区高新技术产业局11高压流量智能计量控制系统荆州市明德科技有限公司袁伯利、张广卿、齐文东、江炳全、田心春荆州高新技术产业园区高新技术产业局12集成式车用发动机及空调冷却模块湖北美标汽车制冷系统有限公司郭琨、肖锋、李长议、梁胜华、周祥荆州市经济和信息化委员会13球墨铸铁曲轴余热风冷正火的方法荆州环宇汽车零部件有限公司王锦焱、徐阳、王宝文、蒋在春荆州高新技术产业园区高新技术产业局14彩甜糯六号选育与推广荆州恒丰种业发展中心孙绪刚、肖述宝、郭永兵、王敏、林梅、荆州市农业局15医用水蛭工厂化养殖技术荆州市民康生物科技有限公司龚元、张彬、于翔、吕军仪公安县科学技术局16转基因抗虫杂交棉新品种“荆杂棉166F1”荆州农业科学院胡德玉、成云峰、XXX、张强、郭志明荆州市农业局17大豆新品种“荆豆1号”的选育与应用荆州农业科学院郭西陵、成云峰、邱文兵、何庆虎、XXX荆州市农业局18江汉鸡新品系培育及生态养殖技术研究与应用荆州市天羽禽业有限公司陈明国、唐登华、赵彦军江陵县科学技术局19微创治疗外伤性双侧颅内血肿的临床研究荆州市第三人民医院夏义年、彭皓月、刘兴洲、刘春平、陶铁苟荆州市卫生局20高温高压灭菌口腔医学模型的实验研究荆州市第一人民医院章宏毅、鄢少君、邓亚丁、张晓琴、周鑫才荆州市卫生局21采用分布式数据库构建护士工作评价系统及其应用的研究荆州市第一人民医院XXX、罗伟、余邦梅、涂少军、李琳荆州市卫生局22DD3 mRNA和hTERT mRNA及PSA在前列腺癌诊断中的应用研究荆州市中心医院李承彬、欧阳耀灵、周家杰、王昌富、杨小文荆州市卫生局23IL-6对大鼠平滑肌细胞TWEAK受体Fn表达的影响荆州市中心医院胡沛、李欣、马莉、谢进、李俊立荆州市卫生局24New Distalize矫治器推磨牙远中移动的临床应用研究荆州市第二人民医院陈宇、朱友家、胡宏娥、王军、郑爱喜荆州市卫生局25早期主动康复治疗对脑梗死患者脑功能的影响荆州市第一人民医院成祥林、李茂坤、熊勋波、汪华、张晓琴荆州市卫生局26通降胃灵Ⅱ号片防治十二指肠溃疡复发和愈合质量的影响荆州市中医医院严光俊、桂壮、李洁、王雪梅、张维荆州市卫生局27特制局麻药喷雾器的临床研究荆州市第三人民医院郑诗涛、闵好、葛寒东、柳清、刘华荆州市卫生局28数字化胃肠X光机在纠正PICC异位及定位中的应用研究荆州市中心医院李英、胡君娥、刘江泽、张娟、林霞荆州市卫生局29白芍总苷胶囊治疗自身免疫性肝炎的临床研究荆州市第一人民医院吴斌、朱宁、毛静、梁彩霞、蔡烈凤荆州市卫生局30献血淡季血液保障策略荆州市中心血站毛国庆、何秉洪、刘学松、蒋惠来、淳洁荆州市卫生局——结束——。

玻璃棉的加工方法玻璃棉是一种以玻璃纤维为原料制成的绝热材料，具有优良的隔热、吸声性能，广泛应用于建筑、航空航天、电力等领域。

下面将介绍玻璃棉的加工方法。

玻璃棉的加工方法可以分为以下几个步骤：1. 原料准备：玻璃棉的原料主要是玻璃纤维。

在加工之前，需要进行原料的准备工作。

首先，将玻璃纤维进行切割，使其长度和直径符合要求。

然后，对切割好的玻璃纤维进行筛选，去除杂质，确保原料的纯净度。

2. 纤维化处理：将经过筛选的玻璃纤维送入纤维化炉中进行处理。

纤维化炉是一种高温设备，通过高温作用使玻璃纤维融化并喷出。

喷出的玻璃纤维在空中迅速凝固形成纤维状。

这个过程类似于喷绘，喷出的玻璃纤维在空中形成一层薄膜。

3. 膜型成型：将纤维化处理后的玻璃纤维膜送入成型机中进行成型。

成型机通过模具的作用，使玻璃纤维膜成型为所需的形状和尺寸。

常见的成型形状有板材、管材、卷材等。

成型后的玻璃棉材料具有一定的强度和稳定性。

4. 热固化处理：成型后的玻璃棉材料需要进行热固化处理，以增强其强度和稳定性。

热固化处理是通过加热玻璃棉材料使其内部的纤维进行交联反应，形成一定的结构和连接。

一般采用高温烘箱进行热固化处理，时间和温度根据材料的要求进行控制。

5. 后处理：热固化处理后的玻璃棉材料需要进行后处理工作。

后处理包括切割、打磨等工序，使玻璃棉材料的尺寸和表面粗糙度符合要求。

同时，还需要进行质检，检查玻璃棉材料的质量和性能是否符合标准。

通过以上步骤，玻璃棉材料的加工就完成了。

加工后的玻璃棉材料具有良好的绝热性能和吸声性能，可以广泛应用于建筑隔热、空调管道保温、航空航天设备绝热等领域。

总结：玻璃棉的加工方法包括原料准备、纤维化处理、膜型成型、热固化处理和后处理等步骤。

这些步骤的完成需要专业的设备和技术，确保玻璃棉材料的质量和性能符合要求。

加工后的玻璃棉材料具有良好的绝热和吸声性能，可以满足不同领域的需求。

离心玻璃棉生产工艺
离心玻璃棉是一种具有优良隔热、隔音和耐火性能的绝缘材料，广泛应用于建筑、冶金、化工等工业领域。

下面是离心玻璃棉的主要生产工艺，共分为五个步骤。

第一步：原材料准备
离心玻璃棉的主要原料是石英砂、石灰石和碱性碎玻璃。

这些原料需要经过破碎、筛分和混合等处理，确保原料的均匀性和质量。

第二步：熔融和喷棉
将混合好的原料倒入到离心炉中进行高温熔融，通常温度在1400℃以上。

熔融后的原料通过高速旋转的离心机，因离心力作用使原料从喷孔中喷出，在喷孔周围形成纤维层。

同时，在纤维层喷上的高速空气将纤维拉伸成长约10倍的细小纤维，
形成蓬松的短纤维网状结构。

第三步：固化和切割
通过传送带把喷出的纤维层带入固化炉中，经过热气流的加热和固化，使纤维层中的纤维相互交织和绑结，形成一体化的棉坯。

然后，利用锯切等机械设备将棉坯切割成所需的尺寸。

第四步：加工和表面处理
切割好的离心玻璃棉经过卷曲、压制和贴膜等加工工艺，制成各种形状和规格的产品，如板材、管材、毡等。

同时，为了提高离心玻璃棉的表面质量和功能，可以进行涂胶、镀膜等表面处理。

第五步：包装和质检
离心玻璃棉产品经过包装和标识后，进行质量检验。

主要检测产品的密度、导热系数、耐压强度、吸水性等物理性能，以及无机纤维含量、水溶性离子含量等化学性能。

以上就是离心玻璃棉的主要生产工艺。

通过上述步骤，可以制得质量稳定、性能优良的离心玻璃棉产品，满足各个领域的需求。
