LED模块开关电源设计原理

led驱动电源的工作原理
LED驱动电源的工作原理主要基于直流至直流（DC-DC）转
换的原理。

LED通常是通过直流电流驱动的半导体发光器件。

因此，LED驱动电源需要将输入的交流电或直流电转换为恒
定的直流电压和电流，以确保LED的正常工作。

LED驱动电源一般分为两个主要的电路部分：直流电源输入
和LED驱动电路。

直流电源输入部分负责将输入电源进行整流、滤波和稳压处理。

通常采用的方式是将交流电源通过整流桥整流为直流电压，并通过滤波电容滤除纹波电压。

然后，通过稳压电路将电压稳定在所需的电压范围，以确保LED驱动电路的稳定工作。

LED驱动电路部分主要包括电流源和电压源调理电路。

电流
源用于提供恒定的电流给LED，确保其亮度的稳定；而电压
源调理电路则通过电压转换和功率调理，将稳定的电压提供给LED。

常用的LED驱动电源有线性驱动和开关驱动两种。

线性驱动
电源使用调整电阻或晶体管来提供恒定的电流给LED，但效
率较低。

而开关驱动电源采用开关电路来实现高效率的电流调节，通常使用开关电容稳压器（SMPS）或升压/降压转换器来
转换电压和调整电流，以满足LED的需求。

总之，LED驱动电源通过将输入电源进行整流、滤波和稳压
处理，并通过电流源和电压源调理电路，将稳定的电流和电压提供给LED，以实现其正常工作。

LED显示屏5V 40A专用开关电源设计1 参数:输入电源：220V输出电源：5V 40A2开关电源的组成开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。

如果细致划分，它包括：输入滤波、输入整流、开关电路、采样、基准电源、比较放大、震荡器、V/F 转换、基极驱动、输出整流、输出滤波电路等。

实际的开关电源还要有保护电路、功率因数校正电路、同步整流驱动电路及其它一些辅助电路等。

图1是开关电源原理框图：图1 开关电源原理框图2.1 输入电路包括线性滤波电路、浪涌电流抑制电路、整流电路三部分。

作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。

典型电路如图2所示：图2 输入电路该电路包含滤波电路、浪涌电流抑制电路及全波整流电路。

输入电路各电容C11、C12、C13 用于滤波，滤除高频噪声；电抗器L11 用于浪涌抑制；电容C14、C15、C18 用于去耦。

输入220VAC 电压经过全波整流，产生变换器所需要的直流电压，及提供控制电路必须的工作电源。

J21 为短路线，TH 为过流电阻，当发生过流时，器件熔断。

2.2 功率电路基本原理市电220V的交流电经输入电路整流滤波后，已变为直流电（带脉动），从该直流电到输出之间的电路可简单等效为一个单管隔离降压变换器。

如图3所示：图3 功率电路基本原理为防止变压器T磁饱及快速恢复，原边使用了简单的R1C1释放电路。

副边VD1 整流，VD2 续流，C2去耦，L、C4滤波，R3C3、R4为辅助泄放通路。

当然实际电路比这个要复杂的多，复杂的原因主要是因为加入了保护电路、反馈电路、控制电路等。

下面具体讲述实际应用的电路。

2.3 变压器及控制部分供电电路变压器周边电路以及给控制电路供电的电路如图4所示：图4 变压器及控制部分供电电路本电路中的变压器T11就是图3中的变压器T，其中1-3绕组为原边主绕组（即图3中的N1绕组），6-7绕组为副边输出绕组（即图3中的N2绕组），4-5绕组为原边辅助绕组，主要给控制电路提供电源。

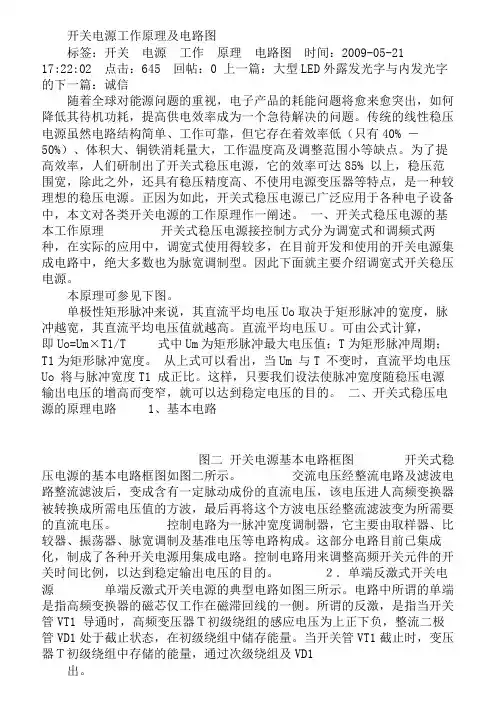

开关电源工作原理及电路图标签：开关电源工作原理电路图时间：2009-05-2117:22:02 点击：645 回帖：0 上一篇：大型LED外露发光字与内发光字的下一篇：诚信随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。

传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。

为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。

正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

本原理可参见下图。

单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路 1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

开关电源光耦工作原理
开关电源光耦是一种常用的光电转换器件，它能够实现输入和输出电路之间的电气隔离。

它主要由一个发光二极管（LED）和一个光敏三极管（光敏晶体管）组成。

工作原理如下：
1. 输入信号：输入信号通过一个电阻器或其他电路，以一定的电流驱动LED。

LED发出的光线具有一定的波长和功率。

2. 光耦隔离：LED辐射出的光线经过光学隔离层（如透明封装、透明胶带等）传递到光敏晶体管的光敏区。

光敏晶体管光敏区的材料吸收进来的光子，使其发生电离，产生一个电流。

3. 输出信号：光敏晶体管内的光敏电流经过一个电阻或其他输出电路测量，转换成电压信号。

这个电压信号可以在输出电路中被测量、放大、处理等。

该工作原理实现了输入和输出电路的电气隔离，即在输入和输出电路之间没有直接的电气连接。

从而可以避免输入信号中产生的噪声、浪涌或高电压等因素对输出电路产生不良影响。

此外，由于LED和光敏晶体管的物理特性决定了它们对光的敏感度，使得光耦能够有效地进行信号隔离，并具有较高的工作速度和信噪比。

在实际应用中，开关电源光耦常用于电源隔离、噪声滤波、信号传输和触发控制等方面。

LED高效恒流驱动电源的设计指导书第1章绪论1.1 LED工作原理1.1.1 LED发光原理发光二极管（LED）是一种将把电能变成光能的器件，发光二极管的主要部份是由p型半导体和n型半导体组成的晶片，在P型半导体中，空穴占有绝对地位，而在N型半导体中电子占绝大多数。

在这两者之间是p-n结。

的大体工作过程是一个电变光的过程，当LED的p-n结由外部电路加上正向偏压时，P区的正电荷将向N区扩散，同时N区的电子也向P区扩散，电子与空穴结合然后释放能量，一部分能量由光的形式散发出来，这就是发光的原因。

不同大小的能量水平的差异，频率和波长的光的不同，相应的光的颜色是不同的，这便是LED发光原理。

1.1.2 LED光源的特点1超低能耗比起传统的白炽灯为首的白炽灯，至少节省20%以上的电量，节约了资源。

2超长寿命传统的节能灯的寿命是2000~8000小时，而LED照明灯寿命可达5万~10万小时。

3响应时间短LED灯的响应时间比传统的照明灯快几个数量级。

4工作电压低LED的驱动电源既可以是高压电源又可以是低压电源，相比传统的照明灯，它更加适应电压的变化，电压发生变化的时候不容易损坏。

5绿色环保符合欧盟标准，不会造成环境污染，并且LED可以被回收利用。

6坚固可靠LED完全封装在循环氧树脂里面的LED，它比传统照明灯更加坚固不易损坏。

7不招蚊虫因LED用二极管发光技术，使用的冷光源，所以不招蚊虫。

8自选颜色可以通过不同的设计以及电流的大小来改变LED的颜色。

如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。

目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED的光谱中没有紫外线和红外线成分，所以有害辐射小。

在散热良好的情况下，LED的光通量半衰期大于5万小时以上，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍。

l e d屏专用V A开关电源电原理图The latest revision on November 22, 2020led屏专用5V40A开关电源,用TL494、KA7500等集成块,通用设计TL494电路图的工作原理，主要是各元件的功能整流器之前的不用说了吧494 脉宽调制输出至V3、V4。

494 的各脚功能请看其pdf资料。

1 脚是比较器+输入端，接电压监测。

如图，VR1 是输出电压调整。

V3、V4 是功率推动三极管。

T2是推动变压器，将推动电压提高以驱动末级功率管，末级工作在开关状态。

V2、V3 接成推挽功率放大。

VD5、VD6是反峰保护二极管。

R3、C8是尖峰吸收网络。

VD9、VD10、C9 组成全波整流滤波，给494供电。

T1 的右部分就是低压部分了。

整流滤波输出，没什么特别的。

220V交流电经VD1整流，C5,C6滤波得到300V左右直流电。

此电压经R1，R2分压后约150V给C7充电，经T1高压8，9脚绕组，T2绕组8，6脚,V2等形成启动电流。

T2反馈绕组7，9绕组，10，6绕组产生感应电压，使V1，V2轮流导通。

因此在T1低压供电绕组（6，7，13）产生电压，经VD9,VD10整流，C9滤波，给TL494,,V3,V4等供电。

此时输出电压较低。

TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经T2反馈给绕组（，）激励V1,V2。

使V1,V2,由自激状态转入受控状态。

T2输出绕组电压上升，此电压经R31,R29,R30，VR1分压后反馈给TL494的1脚（电压反馈）使输出电压稳定。

J1，J2是电流取样电阻，充电或输出时J1，J2产生压降。

此电压经R36反馈给TL494的15脚（电流反馈）使充电或输出电流恒定。

大体原理已经说清楚了，具体原理还有什么不明白追问，我就不一一说明每个元件的作用了。

R8,R9，R40 是V2的偏置电阻，VD8反馈整流，经R10，R11到V2基极，加速V2导通，C11是加速电容，可以加速V2的导通和截止。

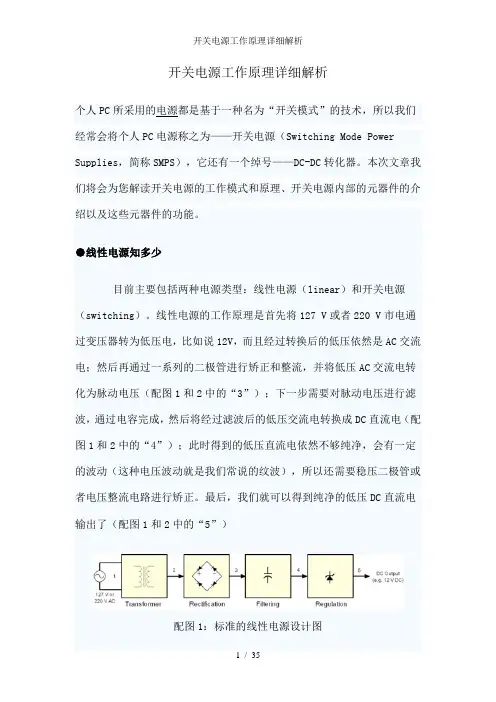

开关电源工作原理详细解析个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

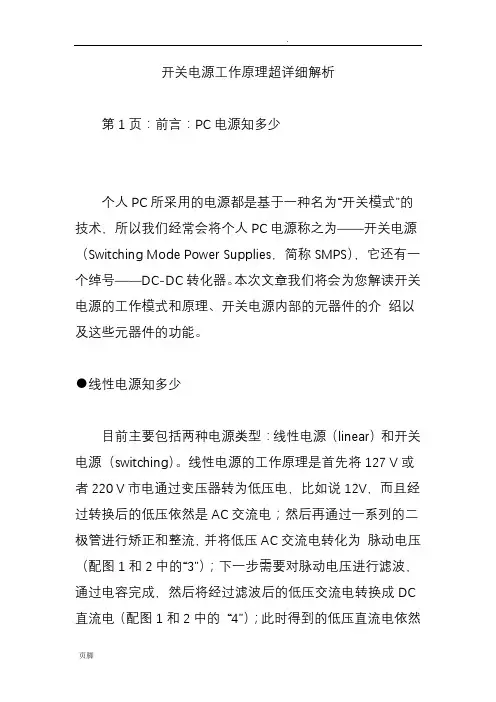

开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC 直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC 市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

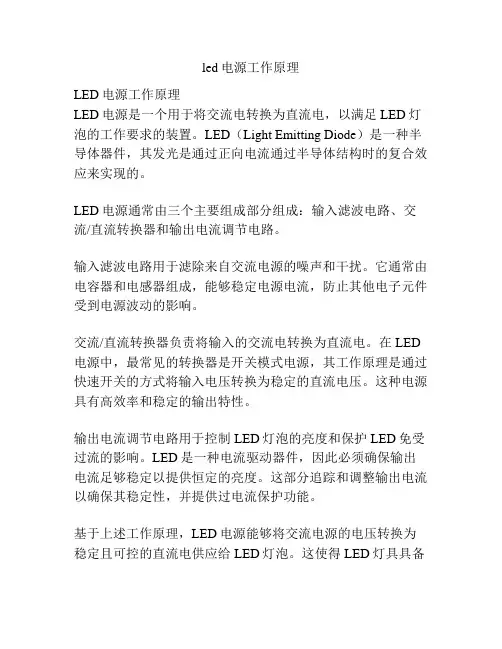

led电源工作原理
LED电源工作原理
LED电源是一个用于将交流电转换为直流电，以满足LED灯泡的工作要求的装置。

LED（Light Emitting Diode）是一种半导体器件，其发光是通过正向电流通过半导体结构时的复合效应来实现的。

LED电源通常由三个主要组成部分组成：输入滤波电路、交流/直流转换器和输出电流调节电路。

输入滤波电路用于滤除来自交流电源的噪声和干扰。

它通常由电容器和电感器组成，能够稳定电源电流，防止其他电子元件受到电源波动的影响。

交流/直流转换器负责将输入的交流电转换为直流电。

在LED 电源中，最常见的转换器是开关模式电源，其工作原理是通过快速开关的方式将输入电压转换为稳定的直流电压。

这种电源具有高效率和稳定的输出特性。

输出电流调节电路用于控制LED灯泡的亮度和保护LED免受过流的影响。

LED是一种电流驱动器件，因此必须确保输出电流足够稳定以提供恒定的亮度。

这部分追踪和调整输出电流以确保其稳定性，并提供过电流保护功能。

基于上述工作原理，LED电源能够将交流电源的电压转换为稳定且可控的直流电供应给LED灯泡。

这使得LED灯具具备
了高效能、长寿命、节能、环保等优点，广泛应用于照明、显示等领域。

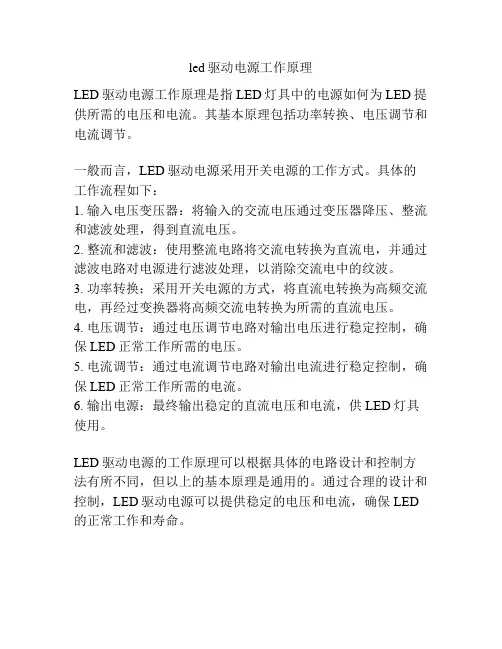

led驱动电源工作原理
LED驱动电源工作原理是指LED灯具中的电源如何为LED提供所需的电压和电流。

其基本原理包括功率转换、电压调节和电流调节。

一般而言，LED驱动电源采用开关电源的工作方式。

具体的工作流程如下：
1. 输入电压变压器：将输入的交流电压通过变压器降压、整流和滤波处理，得到直流电压。

2. 整流和滤波：使用整流电路将交流电转换为直流电，并通过滤波电路对电源进行滤波处理，以消除交流电中的纹波。

3. 功率转换：采用开关电源的方式，将直流电转换为高频交流电，再经过变换器将高频交流电转换为所需的直流电压。

4. 电压调节：通过电压调节电路对输出电压进行稳定控制，确保LED正常工作所需的电压。

5. 电流调节：通过电流调节电路对输出电流进行稳定控制，确保LED正常工作所需的电流。

6. 输出电源：最终输出稳定的直流电压和电流，供LED灯具使用。

LED驱动电源的工作原理可以根据具体的电路设计和控制方法有所不同，但以上的基本原理是通用的。

通过合理的设计和控制，LED驱动电源可以提供稳定的电压和电流，确保LED 的正常工作和寿命。

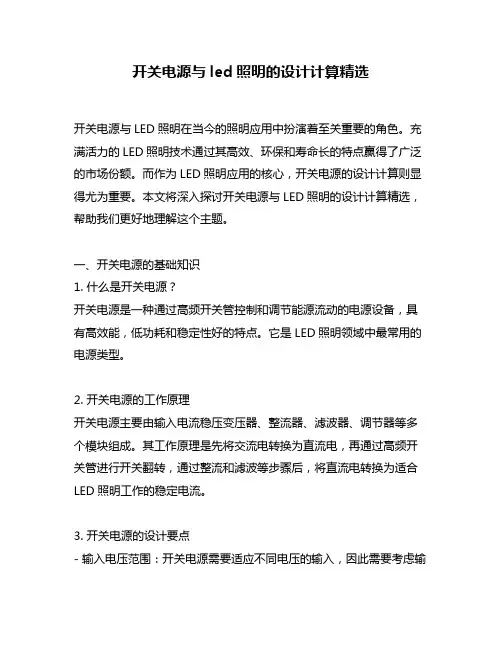

开关电源与led照明的设计计算精选开关电源与LED照明在当今的照明应用中扮演着至关重要的角色。

充满活力的LED照明技术通过其高效、环保和寿命长的特点赢得了广泛的市场份额。

而作为LED照明应用的核心，开关电源的设计计算则显得尤为重要。

本文将深入探讨开关电源与LED照明的设计计算精选，帮助我们更好地理解这个主题。

一、开关电源的基础知识1. 什么是开关电源？开关电源是一种通过高频开关管控制和调节能源流动的电源设备，具有高效能，低功耗和稳定性好的特点。

它是LED照明领域中最常用的电源类型。

2. 开关电源的工作原理开关电源主要由输入电流稳压变压器、整流器、滤波器、调节器等多个模块组成。

其工作原理是先将交流电转换为直流电，再通过高频开关管进行开关翻转，通过整流和滤波等步骤后，将直流电转换为适合LED照明工作的稳定电流。

3. 开关电源的设计要点- 输入电压范围：开关电源需要适应不同电压的输入，因此需要考虑输入电压范围的设计。

- 输出电流和功率：根据LED灯具的功率需求来设计输出电流和功率的大小。

- 效率和功率因数：高效能是开关电源的关键，考虑效率和功率因数的设计，可以保证电能的最大利用和降低能源损耗。

- 稳定性和抗干扰能力：开关电源需要具备良好的稳定性和抗干扰能力，以保证LED照明的正常工作。

二、LED照明的设计要点1. LED照明的基本知识- 什么是LED照明？LED（Light Emitting Diode）是一种固体发光装置，具有能耗低、寿命长、色彩丰富等特点，因此被广泛应用于照明领域。

- LED的特点：高效能、环保、寿命长、色彩丰富和响应速度快等。

2. LED驱动电源的设计要点- 输出电流和功率：根据所需的照明功率来设计输出电流和功率的大小。

- 电流精度和稳定性：由于LED的亮度与电流直接相关，因此需要设计具备较高电流精度和稳定性的LED驱动电源。

- 调光和调色：根据照明场景的需求，考虑设计支持调光和调色功能的LED驱动电源。

关于外形现在LED日光灯电源,做灯的厂家普遍要求放在灯管内,如放T8灯管内.很少一部分外置.不知道为什么都要这样.其实内置电源又难做,性能也不好.但不知为什么还有这么多人这样要求.可能都是随风倒吧.外置电源应该说是更科学,更方便才对.但我也不得不随风倒,客户要什么,我就做什么.但做内置电源,有相当难度哦.因为外置的电源,形状基本没有要求,想做多大做多大,想做成什么形状也没关系.内置电源,只能做成两种,一种是用的最多的,就是说放在灯板下面,上面放灯板。

下面是电源,这样就要求电源做的很薄,不然装不进.而且这样只能把元件倒下,电源上的线路也只有加长.我认为这样不是个好办法.不过大家普遍喜欢这样搞.我就搞.还有就是用的少一些,放两端的,即放在灯管两头,这样好做些,成本也低些.我也有做过,基本就是这两种内置形状了。

关于此种电源的要求和电路结构的问题我的看法是,因为电源要内置在灯里,而发热是LED光衰最大的杀手,所以发热一定要小,就是效率一定得高.当然得有高效率的电源.对于T8一米二长的那种灯,最好是不要用一支电源,而是用二支,两端各一只,将热量分散.从而不使热量集中在一个地方.电源的效率主要取决于电路的结构和所用的器件.先说电路结构,有些人还说要隔离电源,我想绝对是没必要的,因为这种东西本来就是置于灯体内部,人根本摸不到.没必要隔离,因为隔离电源的效率比不隔离效率要低,第二是,最好输出要高电压小电流,这样的电源才能把效率做高.现在普遍用到的是,BUCK电路,即降压式电路.最好是把输出电压做到一百伏以上,电流定在100MA上那样,如驱动一百二十只,最好是三串,每串四十只,电压就是一百三十伏,电流60MA.这种电源用的很多,本人只是认为有一点不好,如果开关管失控通咱,LED会玩完.现在LED这么贵.我比较看好升压式电路,此种电路的好处,我反复的说过,一是效率较降压式的高些,二是电源坏了,LED灯不会坏.这样能确保万无一失,如果烧坏一个电源,只是损失几块钱,烧一个LED日光灯,就会赔掉上百元的成本.所以我一直首推还是升压式的电源.还有就是,升压式电路,很容易把PF值作高,降压式的就麻烦一些.我绝对升压式电路用于LED日光灯的好处还是有压倒性的强于降压式的.只是有一年缺点,就是在220V市电输入情况下,负载范围比较窄,一般只能适用于1 00至140个一串或两串LED,对于少于此数的,或是夹在中间的,却用起来不方便.不过现在做LED日光灯的,一般60CM长那种都是用100至140,一米二的那种,一般就是用二百到二百六那样,使用起来还是可以的.所以现在LED日光灯一般使用的是不隔离降压电路,还有不隔离升压电路,此种电路用于LED日光灯,应该可以算是本人首创。

led开关电源工作原理
LED开关电源工作原理是利用开关元件（如MOS管）通过将
输入电源以开关的方式断续导通，来调节输出电源的电压和电流。

当导通时，开关元件使得输入电源直接传导到输出电路；当断开时，开关元件阻断输入电源与输出电路之间的连接。

这种开关动作周期性地进行，由此产生了一个开关频率高且占空比可调的电信号。

然后，该信号通过滤波电路进行平滑后输出给LED灯，以供其正常工作。

具体来说，LED开关电源工作原理如下：
1. 输入电源：将交流电源通过整流电路转换为稳定的直流电源，用于供电。

2. 输入滤波电路：对转换后的直流电源进行滤波处理，去除交流成分和高频噪声。

3. 输入电流控制电路：对输入电源进行电流控制，以满足
LED灯的工作需求。

4. 开关控制电路：控制开关元件的通断，使其以高频开关的方式工作。

5. 开关元件：通常采用MOS管作为开关元件，由控制电路调
节其导通和断开的时机。

6. 输出滤波电路：将开关元件输出的高频开关信号进行滤波处理，平滑为LED灯需要的直流信号。

7. 输出电流限制电路：通过电流限制电路对输出电流进行调节，以保证LED灯的稳定工作。

8. 输出电压稳定电路：对输出电压进行反馈控制，以保证输出电压的稳定性。

9. LED灯：将经过滤波、调节的直流电源输出给LED灯进行照明。

通过以上步骤，LED开关电源可以实现对输入电源进行高效的调节和滤波，以提供稳定的电流和电压给LED灯，使其正常工作，并具有较高的能源利用率。

开关电源工作原理如何理解及其电路图详细解析开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。

其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。

开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。

其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。

开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关电源不同于线性电源，开关电源利用的切换晶体管多半是在全开模式(饱和区)及全闭模式(截止区)之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，因此比较节省能源，产生废热较少。

理想上，开关电源本身是不会消耗电能的。

电压稳压是透过调整晶体管导通及断路的时间来达到。

相反的，线性电源在产生输出电压的过程中，晶体管工作在放大区，本身也会消耗电能。

开关电源的高转换效率是其一大优点，而且因为开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源也会比线性电源的尺寸要小，重量也会比较轻。

若电源的高效率、体积及重量是考虑重点时，开关电源比线性电源要好。

不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚加以处理，可能会产生噪声及电磁干扰影响其他设备，而且若开关电源没有特别设计，其电源功率因数可能不高。

主要用途开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。

图解开关电源工作原理PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源(Switching Mode Power Supplies，简称SMPS)，它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源(linear)和开关电源(switching)。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电;然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压(配图1和2中的“3”);下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电(配图1和2中的“4”);此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了(配图1和2中的“5”)配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz(有些国家是50Hz)频率的AC 市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

1LED 照明驱动开关电源设计摘要LED 照明驱动设计了恒流输出、空载保护、隔离输出及EMC 等功能。

系应用于LED 照明驱动的开关电源电路。

采用PWM 自动调节实现恒流输出，稳压管过压锁定实现空载保护，电磁隔离和光隔离实现隔离输出。

经过多次的运行与检测，实践证明该电路恒流输出稳定，发热量低。

本设计体积小,微调反馈电路可设置作为为LED 驱动常用的350mA 或700mA 恒流输出。

可广泛适用于生活照明，商用照明。

照明，商用照明。

关键词：LED 驱动电源；发热低；恒流；隔离；低成本本科毕业论文（设计）本科毕业论文（设计）Driving switch power LED lighting designLED lighting design drive the constant-current output, the output and protection,isolation no-load EMC etc. Function. Is applied to the switch power LED lightingdriving circuit. Using PWM automatic adjustment output voltage, the constant-currentover-voltage protection tube, electromagnetic no-load realize locking and isolationrealize isolation output isolation. After many operation and test, the practice hasproved that the constant-current circuits, low heat stable output. This design, smallsize, fine-tuning feedback circuit can be set as the common 350mA LED drive or700mA constant-current output. Life can be widely used in commercial lighting,lighting.Key words ：Leds driving power ；Fever is low ； Constant flow ；Isolation ；Low costLED照明驱动开关电源设计照明驱动开关电源设计目 录1概述 (1)1.1选题的目的与意义 (1) (1)研究现状1.2研究现状 (1)系统性能指标1.3系统性能指标1.4系统组成及设计思路 (2) (3)1.5总体功能描述总体功能描述42硬件电路的设计 ..............................................2.1电路设计 (4)2.2磁路设计 (8)10参考文献 ....................................................10致谢 ........................................................10附录 ........................................................本科毕业论文（设计）本科毕业论文（设计）1概述1.1选题的目的与意义：全球能源紧张，提高电器的效率是行之有效的方法。

led开关电源工作原理
LED开关电源工作原理描述如下：
LED开关电源是一种用来驱动LED灯的电源装置，通过将输
入电压通过开关管进行开关调控，控制输出电压以适配LED
的工作电压要求。

其工作原理如下：
1. 输入电压：LED开关电源通常使用交流电源，例如220V交
流电。

输入电压首先通过整流电路，将交流电变为直流电，形成整流输出。

2. 滤波电路：由于交流电的性质，直流输出仍然会有一些纹波成分，为了消除纹波，LED开关电源会通过滤波电路进行滤波，使输出电压更为稳定。

3. 变换电路：接下来，直流电压会经过变换电路，通过变压器进行电压转换和调整，形成适合LED工作的电压。

4. 开关调控：经过变换后的电压通过开关管进行开关调控。

开关管会以一定的频率进行开关操作，通过不同的占空比来调节输出电压的大小。

通过改变开关管的状态（开启/关闭），可
以控制输出电压的高低。

此外，开关工作还能提高功率转换效率，降低能量损耗。

5. 输出电压：开关调控后，输出电压经过输出电路传递到
LED灯，满足LED灯的工作电压要求，从而驱动LED灯发光。

总结：LED开关电源通过整流、滤波、变换和开关调控等过程，将输入电压转换为适合LED工作的电压。

通过控制开关管的开关状态和频率，LED开关电源可以提供稳定的输出电压，并提高功率转换效率，从而为LED灯提供驱动电源。
