天线的知识讲座

天线部分一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。

所以我们必须全面了解天线。

1、天线的方位图：方位图是天线电气性能的最重要指标它直接全面的反映出天线的辐射特性。

定义：天线的辐射电磁场在一定距离上随空间角坐标分布的图形。

由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。

而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。

除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。

根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。

通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；H面方向图：通过最大辐射方向并与磁场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。

当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。

E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。

为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。

2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。

半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。

副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。

后瓣：与主瓣相反方向上的副瓣。

前后比：等距线上，主瓣功率密度最大值和后瓣功率密度最大值之比(dB)在实际应用中由于天线的上副瓣信号不能起到覆盖的作用，且常常造成越区覆盖的问题，所以我们会想方设法抑制这个方向上信号的发射，而一般与主瓣方向夹角较小的第一上副瓣的功率密度最大，影响最坏，所以我们以对它的抑制为考察指标：第一上副瓣抑制（FirstUpper Side Lobe Suppression ）。

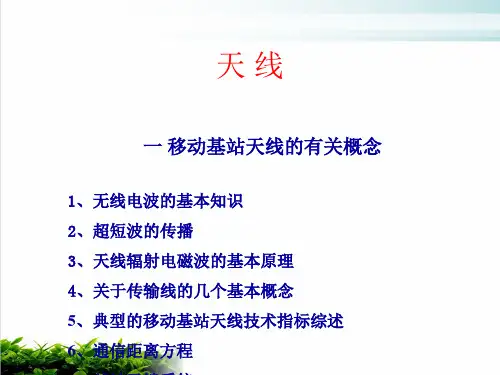

天线培训资料一、天线的基本概念天线，简单来说，就是一种用于发射和接收无线电波的装置。

无论是我们日常使用的手机、无线网络，还是广播电视、卫星通信等，都离不开天线的作用。

天线的主要功能是将传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

也就是说，它在发射时能将电信号转换成电磁波辐射出去，在接收时能将电磁波转换成电信号。

二、天线的分类天线的种类繁多，常见的分类方式有以下几种：1、按工作频段划分短波天线：工作在 3MHz 到 30MHz 频段。

超短波天线：工作在 30MHz 到 3000MHz 频段，例如我们常见的移动通信基站天线。

微波天线：工作在 3000MHz 以上频段，常用于卫星通信、雷达等领域。

2、按方向性划分全向天线：在水平方向上均匀辐射，例如室内的无线路由器天线。

定向天线：具有较强的方向性，将能量集中在特定方向上辐射，比如卫星电视接收天线。

3、按极化方式划分线极化天线：又分为水平极化和垂直极化，手机天线通常是线极化天线。

圆极化天线：分为左旋圆极化和右旋圆极化，在卫星通信中应用较多。

4、按用途划分通信天线：用于各种通信系统，如手机基站天线、卫星通信天线等。

广播天线：用于广播电视发射。

雷达天线：用于雷达系统，探测目标的位置和速度等信息。

三、天线的参数了解天线的性能，需要关注以下几个重要参数：1、频率范围这是天线能够有效工作的频段。

不同的应用需要不同频段的天线，例如 5G 通信需要特定频段的天线来支持高速数据传输。

2、增益天线增益表示天线在特定方向上辐射或接收电磁波的能力。

增益越高，信号在该方向上的传播距离越远，但覆盖范围可能会变窄。

3、方向性描述天线辐射或接收电磁波的方向性特性。

方向性好的天线可以减少干扰，提高通信质量。

4、输入阻抗天线与传输线之间的匹配程度由输入阻抗决定。

如果阻抗不匹配，会导致信号反射，降低传输效率。

5、驻波比用来衡量天线与传输线之间的匹配程度。

天线部分一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。

所以我们必须全面了解天线。

1、天线的方位图：方位图是天线电气性能的最重要指标它直接全面的反映出天线的辐射特性。

定义：天线的辐射电磁场在一定距离上随空间角坐标分布的图形。

由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。

而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。

除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。

根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。

通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；H面方向图：通过最大辐射方向并与磁场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。

当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。

E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。

为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。

2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。

半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。

副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。

后瓣：与主瓣相反方向上的副瓣。

前后比：等距线上，主瓣功率密度最大值和后瓣功率密度最大值之比(dB)在实际应用中由于天线的上副瓣信号不能起到覆盖的作用，且常常造成越区覆盖的问题，所以我们会想方设法抑制这个方向上信号的发射，而一般与主瓣方向夹角较小的第一上副瓣的功率密度最大，影响最坏，所以我们以对它的抑制为考察指标：第一上副瓣抑制（FirstUpper Side Lobe Suppression ）。

移动通信基站天线原理及基本知识讲座移动通信基站天线是移动通信系统中不可缺少的组成部分，它承担着信号的发射和接收任务。

在移动通信系统中，基站天线起着连接用户终端和移动通信网的桥梁作用，它负责将来自用户终端的信号进行调制，并通过无线电波形式传输到移动通信网中。

同时，基站天线还负责接收来自移动通信网的信号，并将其解调成用户终端能够识别的形式传递给用户。

下面我们将从基站天线的工作原理、基本知识以及未来发展趋势等方面进行讲解。

首先，基站天线的工作原理是基于电磁辐射的原理。

在移动通信系统中，天线通过发射和接收无线电波来实现通信。

当天线收到来自用户终端的信号时，它会将信号进行放大、调制等处理，然后通过天线辐射出去。

当其他基站收到信号时，他们会进行处理，并将信号传递到目标用户终端。

同时，基站天线也可以接收其他基站发出的信号，并通过解调等处理将其传递给用户终端。

基站天线的工作频段通常在800MHz至2600MHz之间，根据不同的通信制式和频段有不同的天线类型。

例如，对于CDMA制式的通信，通常采用的是宽带天线，而对于LTE制式的通信，通常采用的是多天线技术，以提高通信质量和速率。

此外，天线的天线增益也是衡量天线性能的重要指标之一、天线增益越高，天线的辐射效果越好，信号的覆盖范围也越广。

在移动通信系统中，天线的布局和排列也是非常重要的。

通常情况下，基站天线会根据信号的覆盖范围和干扰情况进行合理的布置。

例如，在城市中，由于建筑物的高度和密集度较高，通常采用分布式布局的方式，即将天线分布在建筑物的各个角落，以实现全方位的覆盖。

而在农村地区，由于建筑物较少，通常采用集中布局的方式，即将天线集中在一起，以实现较大的覆盖范围。

除了基本的工作原理和布局以外，基站天线的发展也面临着许多挑战和机遇。

随着移动通信技术的不断发展，对于天线性能的要求也越来越高。

例如，在5G时代，由于更高的频段和更大的数据传输量，天线需要具备更宽的工作频段和更高的天线增益。

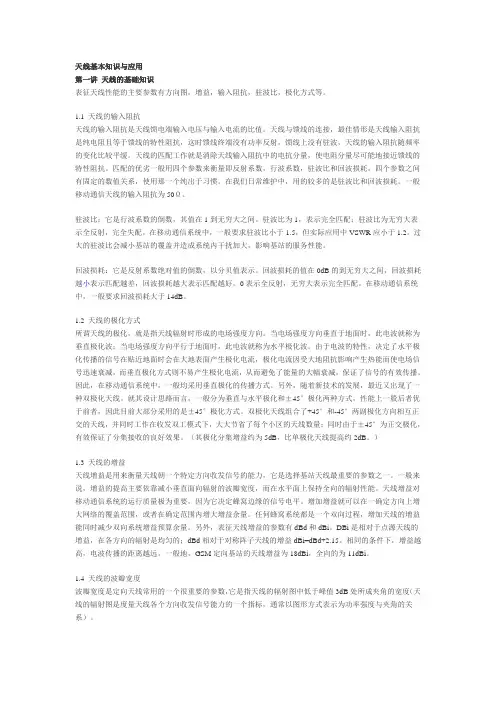

天线基本知识与应用第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。

1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

天线基本知识讲座1天线1.1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。

* 电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图1.1 a所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度L 远小于波长λ 时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a 。

另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相迭，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b 。

1.3 天线方向性的讨论1.3.1 天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天線基本知識講座1天線1.1 天線的作用與地位無線電發射機輸出的射頻信號功率，通過饋線（電纜）輸送到天線，由天線以電磁波形式輻射出去。

電磁波到達接收地點後，由天線接下來（僅僅接收很小很小一部分功率），並通過饋線送到無線電接收機。

可見，天線是發射和接收電磁波的一個重要的無線電設備，沒有天線也就沒有無線電通信。

天線品種繁多，以供不同頻率、不同用途、不同場合、不同要求等不同情況下使用。

對於眾多品種的天線，進行適當的分類是必要的：按用途分類，可分為通信天線、電視天線、雷達天線等；按工作頻段分類，可分為短波天線、超短波天線、微波天線等；按方向性分類，可分為全向天線、定向天線等；按外形分類，可分為線狀天線、面狀天線等；等等分類。

* 電磁波的輻射導線上有交變電流流動時，就可以發生電磁波的輻射，輻射的能力與導線的長度和形狀有關。

如圖1.1 a所示，若兩導線的距離很近，電場被束縛在兩導線之間，因而輻射很微弱；將兩導線張開，如圖1.1 b 所示，電場就散播在周圍空間，因而輻射增強。

必須指出，當導線的長度L 遠小於波長λ 時，輻射很微弱；導線的長度L 增大到可與波長相比擬時，導線上的電流將大大增加，因而就能形成較強的輻射。

1.2 對稱振子對稱振子是一種經典的、迄今為止使用最廣泛的天線，單個半波對稱振子可簡單地單獨立地使用或用作為抛物面天線的饋源，也可採用多個半波對稱振子組成天線陣。

兩臂長度相等的振子叫做對稱振子。

每臂長度為四分之一波長、全長為二分之一波長的振子，稱半波對稱振子, 見圖1.2 a 。

另外，還有一種異型半波對稱振子，可看成是將全波對稱振子折合成一個窄長的矩形框，並把全波對稱振子的兩個端點相疊，這個窄長的矩形框稱為折合振子，注意，折合振子的長度也是為二分之一波長，故稱為半波折合振子, 見圖1.2 b 。

1.3 天線方向性的討論1.3.1 天線方向性發射天線的基本功能之一是把從饋線取得的能量向周圍空間輻射出去，基本功能之二是把大部分能量朝所需的方向輻射。
