第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。
1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。
天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。
天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。
匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。
在我们日常维护中，用的较多的是驻波比和回波损耗。
一般移动通信天线的输入阻抗为50Ω。
驻波比：它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。
过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。
回波损耗：它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。
当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。
由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。
因此，在移动通信系统中，一般均采用垂直极化的传播方式。
另外，随着新技术的发展，最近又出现了一种双极化天线。
就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。
天线基本知识介绍天线是将电信号转换为电磁波并将其传输或接收的装置。
它是电磁学的一个分支，用于无线通信、电视和广播接收、雷达以及天体物理学研究等领域。
本文将对天线的基本知识进行介绍。

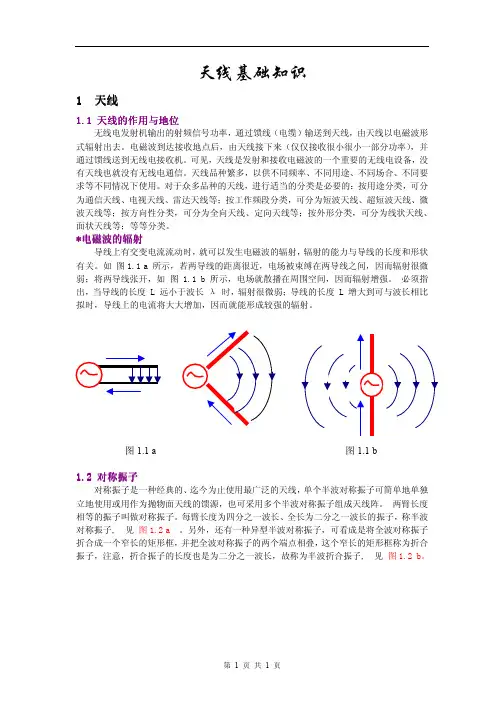

1.天线的作用和原理：天线的主要作用是将电信号转换为电磁波并将其辐射到空间中，或者将接收到的电磁波转换为电信号。
它的工作原理基于法拉第电磁感应定律和亥姆霍兹理论，即通过电流在导体中产生的磁场和由变化的磁场产生的感应电流来实现电磁波的辐射或接收。
2.天线的分类：天线可以根据其结构、工作频率、功率和应用等方面进行分类。
根据结构，天线可分为线性天线（如偶极子天线）、面型天线（如片极天线、光波导天线）和体型天线（如反射天线、波导天线）。
根据工作频率，天线可分为超高频、高频、甚高频、极高频和微波天线等。
根据功率，天线可分为小功率天线和大功率天线。
根据应用，天线还可细分为通信天线、雷达天线、电视天线、卫星天线和微波天线等。
3.天线参数：天线的性能取决于其设计参数。
常见的天线参数包括增益、方向性、波束宽度、驻波比、频率响应、极化方式和带宽等。
增益是天线辐射功率与等效输入功率之比，方向性衡量天线在一些方向上的辐射能力，波束宽度是主瓣的半功率宽度，驻波比是反射功率与输入功率之比，频率响应表示天线在不同频率下的性能表现，极化方式表示电磁波的电场分量与地面垂直或平行的相对方向，带宽表示天线能够工作的频率范围。
4.天线设计方法：天线的设计是一个综合考虑电磁学原理、工作频率和应用要求的过程。
常见的天线设计方法包括试验法、数值法和半经验法。
试验法通过制作实物天线并进行实际测量来调整参数和优化天线性能。
数值法使用计算机模拟和数值算法来预测和分析天线性能，例如有限元法、谱域法和时域法等。
半经验法结合实验和数值方法，通过经验公式和优化算法来设计天线。
5.天线应用：天线的应用非常广泛，涵盖了通信、广播、雷达、航天、医疗和科学研究等领域。
在通信领域，天线用于无线电通信、移动通信和卫星通信等。
移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。
天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。
2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。
2.1 基站天线基站天线是用来收发无线电信号的设备。
它们安装在基站上方，并通过天线馈线与其他设备连接。
基站天线可以分为定向天线和非定向天线。
定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。
这种类型的天线在无线通信覆盖面积较小的场景中应用较多。
非定向天线：非定向天线主要用于覆盖较大面积的通信。
它们具有较大的发射和接收角度。
2.2 室内天线室内天线主要用于室内无线覆盖。
与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。
它们可以提供室内覆盖，从而增强无线信号的传输质量。
2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。
它们通常用于方式、平板电脑等移动设备中。
手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。
3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。
3.1 增益增益是衡量天线性能的一个重要指标。
增益越高，天线能够发送和接收的信号强度就越大。
3.2 方向图方向图显示了天线在不同方向上的辐射模式。
通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。
3.3 频率范围天线的频率范围是指天线能够支持的频率范围。
不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。
3.4 驻波比驻波比是衡量天线匹配性能的指标。
较低的驻波比意味着天线能够更有效地将信号发送到传输线上。
4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。
在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。
天线应与其他设备正确连接，并进行必要的线缆调试。
移动通信天线基础知识移动通信天线基础知识1.引言移动通信天线是移动通信系统中非常重要的组成部分，负责将无线信号从终端设备传输到基站，以及从基站传输到终端设备。
本文旨在介绍移动通信天线的基础知识，包括天线的类型、工作原理、调整和维护等内容。
2.移动通信天线的类型2.1 方向性天线方向性天线是指其辐射和接收信号的特性具有明确的方向性。
方向性天线适用于需要指向特定方向传输和接收信号的场景，如城市中的高楼大厦。
常见的方向性天线包括宽带定向天线、扇形天线等。
2.2 环形天线环形天线即辐射和接收信号的特性呈环形分布。
环形天线适用于需要覆盖较大范围的场景，如郊区和乡村地区。
常见的环形天线包括全向天线、扇形天线等。
2.3 室内天线室内天线主要用于室内覆盖，为终端设备提供较好的信号质量。
常见的室内天线包括分布式天线系统（DAS）和蜂窝天线等。
3.移动通信天线的工作原理3.1 天线辐射原理移动通信天线通过将电磁波能量转换为无线信号进行辐射和传输。
当电信号通过天线时，它将激励天线的振子使其振动，从而产生辐射。
3.2 天线接收信号原理移动通信天线接收信号的原理与辐射原理相反。
当天线处于电磁波的辐射场中，电磁波的能量将激励天线的振子，进而电信号。
4.移动通信天线的调整和维护4.1 天线方向调整天线方向调整是为了保证信号正常传输和接收。
通过调整天线的角度和方向，使其与基站之间的信号传输相匹配。
4.2 天线位置调整天线位置调整是为了优化信号的覆盖范围和强度。
通过调整天线的位置，使其能够覆盖目标区域，并确保信号强度均匀分布。
4.3 天线系统维护天线系统的维护包括定期巡检、故障排除和设备更换等。
定期巡检可以检查天线系统的运行状态，及时发现和解决问题。
故障排除是为了解决天线系统中可能出现的故障和问题。
设备更换是为了更新和升级天线系统的硬件设备。
附件：________本文档涉及附件包括图片和示意图，便于读者更好地理解和应用。
法律名词及注释：________1.电磁波：________指在空间中以电磁场的形式传播的能量。
天线基本知识汇总天线是无线通信系统的重要组成部分，它负责将电能转换为电磁波，将信号从传输介质（如空气）中发射出去或接收回来。
天线的性能直接影响着无线通信系统的质量和可靠性。
下面是关于天线基本知识的汇总。
1.天线的分类：根据应用领域和工作频率不同，天线可以分为不同的类型，如定向天线、全向天线、扇形天线、微带天线等。
2.天线的工作原理：天线的工作原理基于法拉第电磁感应定律，当电流通过天线时，它会产生一个电磁场，从而形成电磁波。
接收时，电磁波会被天线吸收，然后产生电流。
3.天线的参数：天线的主要参数包括频率范围、阻抗、增益、方向性、辐射效率等。
这些参数决定了天线的性能和适用场景。
4.天线的性能指标：-增益：天线将电能转换为电磁能的能力，通常以分贝（dB）为单位表示。
增益越高，天线的发射和接收距离越远。
-方向性：天线辐射或接收信号的特定方向能力。
定向天线具有较高的方向性，可以减少多径传播和干扰。
-阻抗：天线的输入或输出端口的电阻性质。
与发射端口匹配的阻抗可以最大程度地传递电能，减少反射损耗。
-波束宽度：天线主瓣的角度范围。
较窄的波束宽度意味着更好的方向性和更高的增益。
-辐射效率：天线将输入功率转换为有效辐射功率的能力。
辐射效率高的天线可以更好地实现远距离通信。
5.天线的结构和设计：天线的结构包含一个或多个导体元件，并且根据应用需求进行设计。
常见的天线设计包括垂直极化天线、水平极化天线、天线阵列、圆极化天线等。
6.天线的应用：天线在各种无线通信系统中广泛应用，包括移动通信、卫星通信、无线局域网、雷达、无线电广播等。
7.天线的安装和调整：为了确保天线的性能，需要正确地进行安装和调整。
安装位置和方向的选择对天线的性能和覆盖范围至关重要。
8.天线的特殊设计：根据应用需求，一些特殊设计的天线得到了广泛应用，如室内小型天线、宽带天线、增强型天线等。
9.天线的未来发展：随着无线通信技术的不断发展，天线也在不断创新和改进。
移动通信基站天线基础知识移动通信基站天线是移动通信系统中的重要组成部分，其作用是将电信号转化为电磁波，并进行无线传输。
本文将介绍移动通信基站天线的基础知识，包括天线的类型、工作原理、性能指标等内容。
一、天线的类型移动通信基站天线可以根据不同的分类方式进行分类。
根据天线的工作频段，可以分为以下几类：1. 宽频段天线：适用于多频段的通信系统，能够覆盖不同频段的通信需求。
2. 扇形覆盖天线：用于小区域通信，形状呈扇形，信号覆盖范围有限。
3. 定向天线：用于长距离通信，信号传输更远且更稳定，但只能在特定方向进行通信。
4. 等向天线：信号传输范围广且均匀，适用于城市通信等环境。
根据天线的形状和结构，还可以分为以下几类：1. 竖直天线：天线的辐射方向主要朝向地面，适用于城市通信等场景。
2. 水平天线：天线的辐射方向主要朝向水平方向，适用于山区等场景。
3. 室内天线：适用于室内信号覆盖，可提供稳定的室内信号传输环境。
4. 中心天线：用于高速列车、高速公路等移动环境下的通信需求。
二、天线的工作原理移动通信基站天线的工作原理是将电信号转化为电磁波，并进行无线传输。
具体工作原理如下：1. 输入信号处理：接收来自基站设备的电信号，并进行处理，使其符合天线的输入要求。
2. 电信号转换：将输入信号转换为高频电磁波，以便进行无线传输。
3. 辐射和传输：将转换后的电磁波通过天线辐射出去，在空间中传输到指定的接收器。
4. 接收器接收：接收器接收到天线辐射出的电磁波，并将其转换为电信号。
三、天线的性能指标移动通信基站天线的性能指标直接影响着通信系统的性能。
常见的天线性能指标包括：1. 增益：衡量天线的辐射效率，增益越高，传输距离越远。
2. 驻波比：衡量天线的匹配程度，驻波比越小，能量传输效率越高。
3. 方向性：衡量天线在不同方向上的辐射效果，方向性越强，信号传输精度越高。
4. 波瓣宽度：衡量天线在空间中的覆盖范围，波瓣宽度越大，覆盖范围越广。
天线知识点总结天线是电子设备中最基本的元件之一，它能够将电磁波转换为电信号或者将电信号转换为电磁波，是广泛应用在通讯、雷达、导航、电视等领域的不可或缺的元器件。
本文将简要介绍一些天线的相关知识点。
1. 天线的基础理论 - 反射、辐射以及电磁波的特性天线的工作原理基于电磁波的传播特性及其与天线之间的相互作用。
天线通过反射、辐射等方式将电磁波与电信号进行转换，因此温度、介质、空气湿度等环境因素都会对天线的性能产生影响。
2. 天线的类型 - 主动、被动及扫描式天线天线可以根据其在电路中的位置和作用方式分为主动和被动两种类型。
主动天线通常带有放大器来增加信号强度，而被动天线则不带放大器。
此外，扫描式天线可以通过旋转、摆动等方式改变辐射方向，以实现扫描覆盖目标区域的效果。
3. 天线的指标 - 增益、方向性、VSWR、带宽等天线的性能可由其各种指标来描述，其中增益、方向性、VSWR、带宽等是较为重要的指标。
增益是天线的辐射能力，方向性是天线辐射能力随方向变化的能力，VSWR是天线对来自外部信号反射时的反射率指标，带宽则是天线能够工作的频率范围。
4. 天线的尺寸 - λ/2、λ/4、全波长天线等天线的尺寸与工作频率密切相关，常见的天线长度有λ/2、λ/4、全波长天线等。
λ/2天线通常用于VHF和UHF频段，λ/4天线适用于较低频段，全波长天线则通常用于HF 等较低频段。
5. 天线的应用 - 通讯、雷达、导航、电视等天线在通讯、雷达、导航、电视等领域都有广泛的应用。
不同应用场景对天线的要求不同，例如通讯领域需要天线具有良好的增益和方向性，而雷达和导航领域则需要具有较高的扫描速度和快速响应能力。
6. 天线的制作和测试 - PCB天线、红外按摩仪等天线的制作和测试涉及到复杂的技术和设备，常用的制作方法包括PCB天线、红外按摩仪等。
测试方法则通常包括VSWR测试、增益测试、方向性测试等。
7. 天线的未来发展趋势 - 新材料、智能化、多功能化等随着技术的不断进步，未来天线的发展趋势将会趋向于新材料、智能化、多功能化等方向。
天线培训资料一、天线的基本概念天线，简单来说，就是一种用于发射和接收无线电波的装置。
无论是我们日常使用的手机、无线网络，还是广播电视、卫星通信等，都离不开天线的作用。
天线的主要功能是将传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。
也就是说，它在发射时能将电信号转换成电磁波辐射出去，在接收时能将电磁波转换成电信号。
二、天线的分类天线的种类繁多，常见的分类方式有以下几种：1、按工作频段划分短波天线：工作在 3MHz 到 30MHz 频段。
超短波天线：工作在 30MHz 到 3000MHz 频段，例如我们常见的移动通信基站天线。
微波天线：工作在 3000MHz 以上频段，常用于卫星通信、雷达等领域。
2、按方向性划分全向天线：在水平方向上均匀辐射，例如室内的无线路由器天线。
定向天线：具有较强的方向性，将能量集中在特定方向上辐射，比如卫星电视接收天线。
3、按极化方式划分线极化天线：又分为水平极化和垂直极化，手机天线通常是线极化天线。
圆极化天线：分为左旋圆极化和右旋圆极化，在卫星通信中应用较多。
4、按用途划分通信天线：用于各种通信系统，如手机基站天线、卫星通信天线等。
广播天线：用于广播电视发射。
雷达天线：用于雷达系统，探测目标的位置和速度等信息。
三、天线的参数了解天线的性能，需要关注以下几个重要参数：1、频率范围这是天线能够有效工作的频段。
不同的应用需要不同频段的天线，例如 5G 通信需要特定频段的天线来支持高速数据传输。
2、增益天线增益表示天线在特定方向上辐射或接收电磁波的能力。
增益越高，信号在该方向上的传播距离越远，但覆盖范围可能会变窄。
3、方向性描述天线辐射或接收电磁波的方向性特性。
方向性好的天线可以减少干扰，提高通信质量。
4、输入阻抗天线与传输线之间的匹配程度由输入阻抗决定。
如果阻抗不匹配，会导致信号反射，降低传输效率。
5、驻波比用来衡量天线与传输线之间的匹配程度。
天线基本知识概述一、天线种类通信天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas）。
按工作频率可划分为超长波、长波、中波、短波、超短波和微波；按其方向性可划分为全向和定向天线；按其结构性可划分为线天线和面天线。
二、天线的增益增益是天线主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波能力的表现。
增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播距离就越远，一般固定电台天线采用高增益天线，移动台天线采用低增益天线。
三、电压驻波比天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成驻波。
其相邻电压最大值和最小值的比就是电压驻波比。
它是检验馈线传输效率的依据，电压驻波比与功率关系如下表1。
表1本公司产品符合国家标准，在工作范围内，天线端口的电压驻波比小于1.5,在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短天线通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放部分，影响通信系统正常工作。
四、天线的方向性天线对于空间不同的方向具有不同的辐射或接收能力，这就是天线的方向性。
衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的天线称为全向天线，有一个或多个最大方向的天线称为定向天线。
全向天线由于其无方向性，所以多用在点对多点通信的中心台。
另外，我们可以采用一些技术使全向天线略带方向性，根据使用现场地形的需要使方向图成为椭圆形、扇形、心形等，这样使天线的应用就更加灵活、效率更加提高，定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。
天线的主瓣和副瓣：天线的波瓣宽度：天线的方向图：天线的辐射总是希望有某种指定的方向性，要求在所希望的方向上辐射最强，而在不需要的方向上则尽可能的减弱。
