电解电容纹波的测试,计算及判定_ 应用报告

电解电容纹波电流计算电解电容器是一种将电荷存储在电解介质中的被极化的电容器。

在工业和电子设备中，电解电容器广泛应用于滤波、耦合和能量存储等电路中，以平稳和稳定电流的波动。

电解电容器的纹波电流取决于电源的电压纹波和电解电容器的参数。

首先，我们需要了解电源的电压纹波的性质和电解电容器的参数。

电源电压的纹波通常用纹波系数来表示，纹波系数是指电压纹波电压与电源直流电压之比。

对于交流电源，纹波系数通常在1%到10%之间。

电解电容器的参数主要有电容值和额定电压两个重要指标。

电解电容器的电容值决定了其存储电荷的能力，通常以微法（μF）为单位。

额定电压是指电解电容器可承受的最大电压，通常以伏特（V）为单位。

在实际计算中，我们可以通过以下公式来计算电解电容器的纹波电流：Ir=Vr/(2*f*C)其中，Ir表示电解电容器的纹波电流，Vr表示电源电压的纹波电压，f表示电源的工作频率，C表示电解电容器的电容值。

从公式可以看出，电解电容器的纹波电流与电源电压的纹波电压呈线性关系，而与电源的工作频率和电解电容器的电容值呈反比关系。

假设一个电解电容器的电容值为1000μF，额定电压为16V，在一个交流电源频率为50Hz的情况下，如果电源的纹波系数为5%，我们可以通过上述公式来计算纹波电流。

首先，我们需要计算电源电压的纹波电压Vr。

假设电源的直流电压为12V，纹波系数为5%，那么Vr=12V*0.05=0.6V。

将Vr=0.6V，f=50Hz，C=1000μF代入公式中，可以得到：Ir=0.6V/(2*50Hz*1000μF)=0.6V/(2*50*0.001F)=0.6V/0.1A=6A因此，这个电解电容器的纹波电流为6A。

需要注意的是，纹波电流是很重要的电容器参数，尤其对于一些对纹波电流要求较高的电子设备，如音频放大器等。

过高的纹波电流会导致电解电容器温度升高、损耗增加，甚至可能导致电容器破裂。

因此，在设计电子电路时应合理选择电容器参数，同时注意电源电压的纹波系数。

电解电容纹波及寿命测试方法一、电解电容纹波测试方法：1.实验仪器及设备：（1）电解电容器；（2）交流恒流源或信号发生器；（3）示波器；（4）直流稳压电源。

2.实验步骤：（1）将电解电容器连接在电路中，与交流恒流源（或信号发生器）、示波器和直流稳压电源相连。

（2）设置交流恒流源的输出电流为额定电流的50%。

（3）选取适当的频率（一般为100Hz）和纹波电流仪器输入范围（一般为2V），并调节示波器以观察输出波形。

（4）调节交流恒流源的输出电流，使示波器上显示的纹波电流尽量接近电容器的额定电流。

（5）记录示波器上显示的纹波电流值，并计算纹波系数。

二、电解电容寿命测试方法：1.实验仪器及设备：（1）电解电容器；（2）直流恒流源；（3）电容器电压测量仪；（4）温度控制设备。

2.实验步骤：（1）将电解电容器连接在电路中，与直流恒流源、电容器电压测量仪和温度控制设备相连。

（2）设置直流恒流源的输出电流为额定电流的80%。

（3）设置温度控制设备的温度为所需测试的环境温度，并保持一定的时间使电容器达到温度平衡。

（4）记录电容器电压测量仪显示的电容器电压，以及测试开始时间。

（5）每隔一定时间（例如1000小时）记录一次电容器的电压和测试时间，直到电容器的电压降至额定电压的80%。

（6）根据记录的电容器电压和测试时间，绘制电容器的寿命曲线。

三、注意事项：1.在进行电解电容纹波及寿命测试前，应检查仪器和设备的工作状态和连接情况，确保测试的准确性。

2.进行纹波测试时，应尽量避免电容器受到外部干扰，例如电源波动或其他电磁干扰。

3.进行寿命测试时，应控制好环境温度，避免温度过高或过低对电容器寿命的影响。

4.在寿命测试中，应注意记录电容器的电压和测试时间，并按时停止测试，避免过度损坏电容器。

综上所述，电解电容纹波及寿命测试方法是一种评估电容器性能的重要手段。

通过纹波测试可了解电容器在交流信号中的纹波水平，而寿命测试则可以评估电容器在一定条件下的使用寿命。

。
SUIT TYPE : SNAP-IN 適用範圍:牛角型
Lx = Lo × 2（To-Tx)/10 × 2(△To-△Tx)/5×(Vo/Vx)4.4
LX=lifetime(hours)of the capacitor to be estimated 计算公式得出的寿命值 Lo=Base (Assured)lifetime (hours)of the capacitor 保证寿命值 To=Maximum rated operating temperature( ℃) 最高额定工作温度(85℃,105℃,125℃,130℃) TX=Actual ambient temperature of the capacitor within device (this is not the environment temperature of the device,but the environment temperature of the capacitor that has been placed within the device, details as note 2) 实际环境温度，即装置内的电容器实际环境温度（非装置的环境温度，而是装置内电容器的温度,，详见备注2) △TO=Rise in core temperature of the capacitor due to rated (permissible)maximum ripple current. 允许中心温升,即纹波电流升到额定最大值时测得的电容器芯子温升。
Note: 备注:
for the estimated life time(Lx),the maximum lifetime is 15years . Lx 的最大寿命值为15年。 when the ambient temperature Tx less than 40 ℃ and calculate as standard of 40 ℃ 环境温度Tx不足40℃时,以40℃为计算基准

电解电容寿命纹波电流测试E-cap Lifetime Test1. 工作原理/Working principle★ 当U2为正半周并且数值大于电容两端电压Uc时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。

当Uc>U2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，Uc按指数规律缓慢下降。

★ The diode D1&D3 work, D2&D4 cut off, the current flows through the load resistance RL in a loop and charge the capacitor C up when U2 in the positive half circuit and its value exceeding the voltage Uc which is parallel connected in the two terminals of capacitor. When Uc exceeds U2, and causes the diode D1&D3 cut off, the capacitor discharge through the load resistance RL and Uc decline slowly according to the principle of index function.★ 当U2为负半周幅值变化到恰好大于Uc时，D2和D4因加正向电压变为导通状态，U2再次对C充电，Uc上升到U2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对RL放电，Uc按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。

★ As the same reason , when U2 in the negative half circuit and the amplitude is even changed to exceed Uc ,the diode D2&D4 work due to the positive voltage and U2 charge capacitor C up again. Uc start to decline when it’s voltage rise to the peak value of U2 and to a certain value , the diode D2&D4 cut off , the capacitor C discharge to RL, Uc decline according to the principle of index function again. When the discharge to a certain value, the diode D1&D3 work again and the cycle repeats.2.测试方法/Test Method2.1 测试温升计算电容寿命/Life time of capacitor at testing temperature condition计算寿命公式/Formula for calculating lifetime△T= Kc*(Tc-Tx)适用公司/ Corporation suited：Fcon 、KSC、TL、TEAPO、CapXon说明/ Explanation：Lo：is operating life of capacitance SPECTo：is SPEC temperature of capacitorTx：is capacitor ambient operating temperatureTc：is surface temperature of capacitor caseKc：is coefficient from table belowLx：useful life estimation2.2 测试纹波电流计算电容寿命/Life time of capacitor at testing ripple current condition 计算寿命公式/ Formula for calculating lifetimeLx=Lo*Kt*Kr （Kt=2^(To-Tx)/10 Kr=(5-△t)/5 △t=5*(Ix/Io)^2）适用公司/ Corporation suited：HEC、 JianghaiLo：is operating life of capacitance SPECTo：is SPEC temperature of capacitorTx：is capacitor ambient operating temperatureIx：is actual value of ripple currentIo：is specified ripple currentLx：useful life estimation2.2.1直接测量电容纹波电流/Direct measure of E-cap ripple current开关电路中电容纹波电流分析C1为buck电容，其充电时间受到低频交流输入影响，而放电时间则是受到开关管Q1的高频影响。

Electrolytic Capacitor Ripple Current Derating Test Method and Life TimeEvaluationFrom：郭雪松Date：Oct-27-04一．SPEC1.电解电容零件工程规格书中之Standard Rating表格，其中规定了不同规格的电解电容Rated Ripple Current值，例如：Sharp 机种PWPC C904(滤波电容) 67L215L-820-15N (CNN公司KXG Series)2.此电容用于电源输入端滤波，因此采用120Hz时的Rated Ripple Current规格715mA。

3.而用于评估电解电容Ripple Current之Spec要依据以下公式：SPEC=Spec （component ）×频率系数（FM ）×温度系数（TM ） 注：FM/TM 取值方法见附表4.OTPV 评估电解电容Ripple Current 的Derating 规格为85％，因此 测试值<SPEC ×85％ 时判定OK 。

二．Test Method将电解电容接地端吸开串联一导线，直接用电流计探头测试该导线电流的有效值（rms ），测试时要调整输入电压值（90V ～264V ）达到纹波电流最大。

见图示：Irms 三．附表（FM&TM 取值方法）：NCC 公司产品为例1.Multiplying Factors on KMG Series （radial lead type ） Frequency MultipliersTemperature Multipliers2. Multiplying Factors on KY Series Frequency MultipliersTemperature Multipliers3. Multiplying Factors on KXG Series Frequency MultipliersTemperature Multipliers*Temperature multipliers shows the guide limits of the maximum available ripple current at each of the temperature,of which the life time at the rated maximum operating temperature is expected. 四．电解电容寿命评估测试方法1.Calculation Formula:电容寿命Life Time= Life(spec)×2(Ts-Tt)/10Life(spec)：指spec中标明的寿命值Ts：电容最高使用温度值Tt：电容本体温度测试值2.判定方法：以上计算得出之寿命值与整机MTBF目标值比较，若大于目标值则判定OK。

电解电容_纹波_温度_寿命_计算电解电容器是一种常见的电子元件，用于存储和释放电荷。

在实际应用中，电解电容器的性能参数包括电解电容、纹波电压、温度和寿命等。

1.电解电容电解电容是指电容器的额定值，单位是法拉(F)。

电解电容主要取决于电解液的种类和容量，以及电容器的结构和材料。

一般来说，电解电容越大，存储电荷的能力越强。

2.纹波电压纹波电压是指在交流电路中，电解电容器上的电压变化。

由于电解电容器的内部结构，它对交流信号的响应能力有限，会有一定程度的电压波动。

纹波电压越小，说明电解电容器对交流信号的滤波效果越好。

3.温度温度是电解电容器性能的重要影响因素之一、温度过高会导致电解液的蒸发、内阻上升，从而影响电解电容器的工作稳定性和寿命。

一般来说，电解电容器的温度范围应在指定范围内使用，过高或过低的温度都会对性能产生不良影响。

4.寿命电解电容器的寿命是指其可靠工作的时间。

电解电容器的寿命主要受电解液的腐蚀性和电容器的结构质量等因素影响。

一般来说，电解电容器具有一定的工作寿命，超过寿命后可能会出现容值下降、纹波电压增加等问题。

计算电解电容器的性能参数需要根据具体的电容器型号和规格，以及电路的设计要求进行分析和计算。

以下是一些常用的电解电容器的计算公式：1.电容器的纹波电压计算公式：纹波电压=(I*t)/(C*ΔV)其中，I是负载电流，t是纹波时间周期，C是电解电容容量，ΔV是纹波电压的标准值。

2.电解电容器的额定寿命计算公式：寿命=(T/ΔT)^k其中，T是电解电容器的工作温度，ΔT是电容器工作温度与最大允许温度的差值，k是材料系数。

在实际应用中，电解电容器的纹波和寿命通常是通过实验和测试得出的，也可以根据电解液种类和电容器的结构参数进行估算。

对于设计师来说，选用合适的电解电容器和合理的工作条件是确保电子设备正常工作和提高寿命的关键。

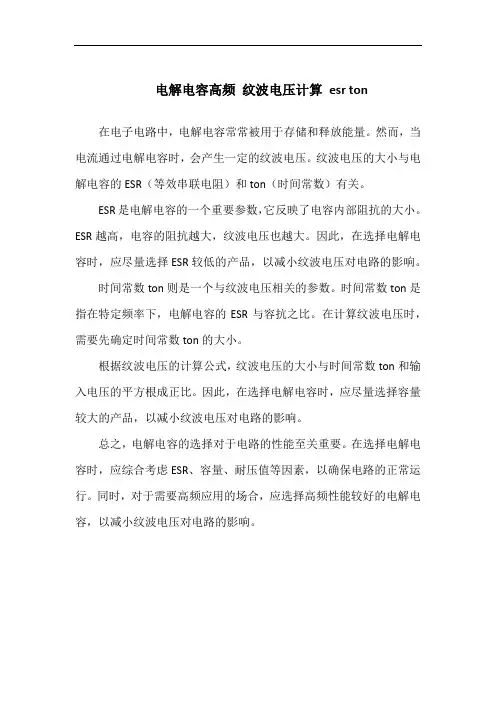

电解电容高频纹波电压计算esr ton
在电子电路中，电解电容常常被用于存储和释放能量。

然而，当电流通过电解电容时，会产生一定的纹波电压。

纹波电压的大小与电解电容的ESR（等效串联电阻）和ton（时间常数）有关。

ESR是电解电容的一个重要参数，它反映了电容内部阻抗的大小。

ESR越高，电容的阻抗越大，纹波电压也越大。

因此，在选择电解电容时，应尽量选择ESR较低的产品，以减小纹波电压对电路的影响。

时间常数ton则是一个与纹波电压相关的参数。

时间常数ton是指在特定频率下，电解电容的ESR与容抗之比。

在计算纹波电压时，需要先确定时间常数ton的大小。

根据纹波电压的计算公式，纹波电压的大小与时间常数ton和输入电压的平方根成正比。

因此，在选择电解电容时，应尽量选择容量较大的产品，以减小纹波电压对电路的影响。

总之，电解电容的选择对于电路的性能至关重要。

在选择电解电容时，应综合考虑ESR、容量、耐压值等因素，以确保电路的正常运行。

同时，对于需要高频应用的场合，应选择高频性能较好的电解电容，以减小纹波电压对电路的影响。

一、实验目的1. 了解电解电容的基本概念、特性及其在电路中的应用。

2. 掌握电解电容的测试方法，包括电容量的测量和漏电流的检测。

3. 熟悉电解电容在电路中的安装和连接方法。

二、实验器材1. 6V直流电源2. 按键开关2个3. 470Ω电阻1个4. 220μF电解电容2个5. 发光二极管2个6. 万用表1个7. 电烙铁及助焊剂8. 电路板及连接导线三、实验原理电解电容是一种利用电解质作为介质的电容器，具有较大的电容量和较高的工作电压。

其工作原理是利用电解质在直流电压的作用下形成极化现象，从而储存电荷。

四、实验步骤1. 搭建电路（1）将6V直流电源的正极连接到电路板上的一个节点A。

（2）将220μF电解电容的一个引脚连接到节点A，另一个引脚连接到电路板上的节点B。

（3）将发光二极管的一个引脚连接到节点B，另一个引脚连接到电路板上的节点C。

（4）将按键开关的一个引脚连接到节点C，另一个引脚连接到电路板上的节点D。

（5）将电阻的一端连接到节点D，另一端连接回电源的负极。

2. 测量电容量（1）打开万用表，选择电容测量功能。

（2）将万用表的两个测试笔分别接触到电解电容的两个引脚。

（3）读取万用表显示的电容量值，记录下来。

3. 检测漏电流（1）关闭万用表，将其切换到直流电流测量模式。

（2）将万用表的两个测试笔分别接触到电解电容的两个引脚。

（3）打开电源，观察万用表显示的电流值，记录下来。

4. 安装和连接（1）使用电烙铁将电解电容的两个引脚焊接在电路板上。

（2）确保电解电容的极性正确，即正极引脚连接到电路板上的高电位节点。

（3）检查连接是否牢固，避免接触不良。

五、实验结果与分析1. 电容量测量结果显示，两个220μF电解电容的电容量均为220μF，符合实验要求。

2. 漏电流检测结果显示，两个电解电容的漏电流均在允许范围内，表明其质量良好。

3. 安装和连接过程中，电解电容的极性正确，连接牢固，无接触不良现象。

六、实验总结通过本次电解电容实验，我们了解了电解电容的基本概念、特性及其在电路中的应用。

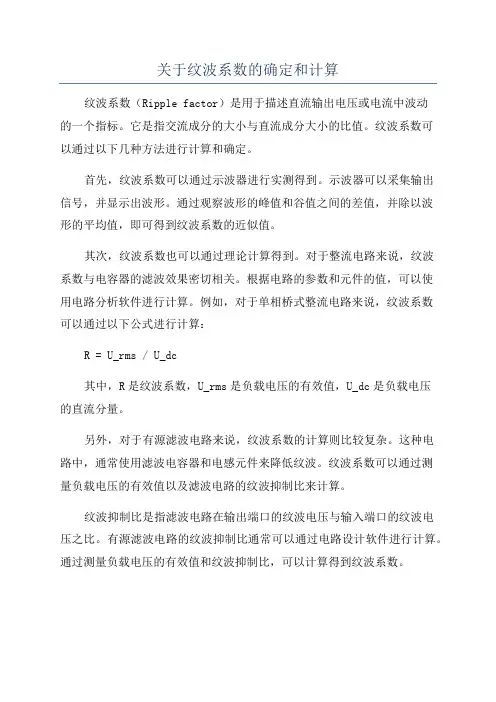

关于纹波系数的确定和计算纹波系数（Ripple factor）是用于描述直流输出电压或电流中波动的一个指标。

它是指交流成分的大小与直流成分大小的比值。

纹波系数可以通过以下几种方法进行计算和确定。

首先，纹波系数可以通过示波器进行实测得到。

示波器可以采集输出信号，并显示出波形。

通过观察波形的峰值和谷值之间的差值，并除以波形的平均值，即可得到纹波系数的近似值。

其次，纹波系数也可以通过理论计算得到。

对于整流电路来说，纹波系数与电容器的滤波效果密切相关。

根据电路的参数和元件的值，可以使用电路分析软件进行计算。

例如，对于单相桥式整流电路来说，纹波系数可以通过以下公式进行计算：R = U_rms / U_dc其中，R是纹波系数，U_rms是负载电压的有效值，U_dc是负载电压的直流分量。

另外，对于有源滤波电路来说，纹波系数的计算则比较复杂。

这种电路中，通常使用滤波电容器和电感元件来降低纹波。

纹波系数可以通过测量负载电压的有效值以及滤波电路的纹波抑制比来计算。

纹波抑制比是指滤波电路在输出端口的纹波电压与输入端口的纹波电压之比。

有源滤波电路的纹波抑制比通常可以通过电路设计软件进行计算。

通过测量负载电压的有效值和纹波抑制比，可以计算得到纹波系数。

最后，纹波系数的大小也可以通过负载电流的测量进行确定。

通过测量负载电流的有效值和直流电流的大小，可以计算得到纹波系数。

这种方法通常适用于负载电流较大的情况。

在实际应用中，纹波系数的大小对于电路的稳定性和性能有重要影响。

较小的纹波系数代表输出电压或电流的稳定性较高，适用于对电源稳定性要求较高的场合。

因此，在电路设计和优化中，需要注意纹波系数的计算和确定，以满足系统的需求。

万用表测纹波系数实验报告一、引言纹波是指电源输出电压或电流在交流信号中的波动情况。

在电源电路中，纹波会对电子设备的正常工作造成不利影响，因此准确测量纹波系数是电源设计和测试中非常重要的一项指标。

二、实验目的本实验旨在通过使用万用表测量电源输出电压的有效值和纹波电压的有效值，并计算纹波系数，以评估电源的稳定性和纹波抑制能力。

三、实验设备和材料1. 直流电源2. 万用表3. 连接线4. 负载电阻四、实验步骤1. 将直流电源连接到万用表上，将万用表的电压测量档位调至交流电压测量档位。

2. 将负载电阻连接到直流电源的输出端，确保连接稳固。

3. 打开直流电源，调节输出电压至设定值。

4. 在万用表上观察并记录输出电压的有效值。

5. 将万用表的电压测量档位调至直流电压测量档位，观察并记录输出电压的直流分量。

6. 计算纹波电压的有效值，即输出电压的有效值减去直流分量。

7. 计算纹波系数，即纹波电压的有效值除以输出电压的直流分量。

五、实验结果根据实验步骤中记录的数据，我们可以计算得到输出电压的有效值、直流分量、纹波电压的有效值以及纹波系数。

六、讨论与分析通过实验结果我们可以评估电源的稳定性和纹波抑制能力。

纹波系数越小，表示电源的稳定性越高，纹波抑制能力越好。

七、结论本实验使用万用表测量了电源的纹波系数，并通过计算得到了纹波电压的有效值和纹波系数。

实验结果表明，电源的稳定性较高，纹波抑制能力较好。

八、实验总结通过本实验，我们学习了如何使用万用表来测量电源的纹波系数。

这是电源设计和测试中非常重要的一项指标，对于保证电子设备的正常工作具有重要意义。

九、参考文献[1] 电子技术手册第三版. 北京: 电子工业出版社, 2013.[2] 万用表使用手册. 上海: 上海万用表有限公司, 2010.。

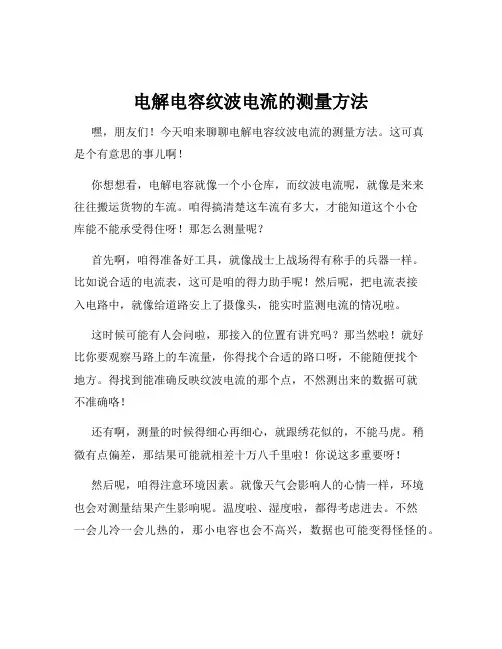

电解电容纹波电流的测量方法嘿，朋友们！今天咱来聊聊电解电容纹波电流的测量方法。

这可真是个有意思的事儿啊！你想想看，电解电容就像一个小仓库，而纹波电流呢，就像是来来往往搬运货物的车流。

咱得搞清楚这车流有多大，才能知道这个小仓库能不能承受得住呀！那怎么测量呢？首先啊，咱得准备好工具，就像战士上战场得有称手的兵器一样。

比如说合适的电流表，这可是咱的得力助手呢！然后呢，把电流表接入电路中，就像给道路安上了摄像头，能实时监测电流的情况啦。

这时候可能有人会问啦，那接入的位置有讲究吗？那当然啦！就好比你要观察马路上的车流量，你得找个合适的路口呀，不能随便找个地方。

得找到能准确反映纹波电流的那个点，不然测出来的数据可就不准确咯！还有啊，测量的时候得细心再细心，就跟绣花似的，不能马虎。

稍微有点偏差，那结果可能就相差十万八千里啦！你说这多重要呀！然后呢，咱得注意环境因素。

就像天气会影响人的心情一样，环境也会对测量结果产生影响呢。

温度啦、湿度啦，都得考虑进去。

不然一会儿冷一会儿热的，那小电容也会不高兴，数据也可能变得怪怪的。

测量一次就够了吗？那可不行！咱得多测几次，就像投篮一样，多投几次才能找到手感，得到更准确的数据呀。

这一次次的测量，不就像一次次的探索吗？每次都能有新的发现和收获呢！咱再想想，这测量电解电容纹波电流，不就跟医生给病人检查身体一样吗？得仔细地检查各个指标，才能知道病人身体状况好不好。

咱这也是要通过测量，知道电容的“健康状况”呢！总之啊，测量电解电容纹波电流可不是一件简单的事儿，但只要咱用心去做，就一定能做好！咱得把它当成一个有趣的挑战，而不是一个枯燥的任务。

这样，咱就能在这个过程中找到乐趣，学到知识啦！你们说是不是呀？所以啊，大家可别小瞧了这测量方法，这可是很关键的哟！。

电解电容寿命计算方法及测试本文主要是通过纹波电流的计算，然后通过电容的热等效模型来计算电容中心点的温度，在得到中心点温度后，也就是得到电容的工作点最高的问题后，通过电容的寿命估算公式来估算电容的设计寿命。

首先，电容等效成电容、电阻（ESR ）和电感（ESL ）的串联。

纹波电流计算，纹波电流计算是得到电容功率损耗的一个重要参数，在设计电容时候，我们必须首先确定下来电流的纹波大小，这和设计规格和具体拓扑结构相关。

1•电解电容零件工程规格书中之Sta ndard Rat ing表格，其中规定了不同规格的电解电容Rated Ripple Curre nt值Current 规格715mA。

3•而用于评估电解电容Ripple Current之Spec要依据以下公式：SPEC=Spec（componen t X 频率系数（FM ）X 温度系数（TM ）4.0TPV 评估电解电容Ripple Current 的Derating 规格为85%,因此测试值vSPEC x 85% 时判定OK。

将电解电容接地端吸开串联一导线，直接用电流计探头测试该导线电流的有效值（rms），测试时要调整输入电压值（90V〜264V）达到纹波电流最大。

见图示：1. M ultiplying Factors on KMG Series (radial lead type)Freque ncy MultipliersRange 50Hz 120Hz 300Hz 1KHz 10KHz 100KHz〜3.3uF 0.65 1.00 1.35 1.75 2.30 2.504.7uF 〜33uF 0.751.001.25 1.50 1.751.8047uF 〜1000uF 0.80 1.001.15 1.30 1.40 1.502200uF〜0.85 1.00 1.03 1.05 1.08 1.08 Temperature MultipliersTemp (°C)55 65 75 85 105 Multipliers 2.23 2.23 2 1.73 1 2. Multiplyi ng Factors on KY SeriesFreque ncy MultipliersRange 120Hz 1KHz 10KHz 100KHz〜180uF 0.40 0.75 0.90 1.00220uF〜560uF 0.50 0.85 0.941.00IrmsTemperature Multipliers3. Multiplying Factors on KXG SeriesFreque ncy MultipliersTemperature Multipliers*Temperature multipliers shows the guide limits of the maximum available ripple current at each of the temperature,of which the life time at the rated maximumoperat ing temperature is expected.电解电容寿命评估测试方法1. Calculation Formula:电容寿命Life Time= Life(spec) x 2(Ts-Tt)/10Life(spec):指spec中标明的寿命值Ts：电容最高使用温度值Tt:电容本体温度测试值2. 判定方法：以上计算得出之寿命值与整机MTBF目标值比较,若大于目标值则判定OK3. 例如：SHARP 机种C904 Life (spec) = 10000Hrs, Ts= 105C,Tt = 526C,。

电解电容的纹波电流的计算电容器的纹波电流计算是通过电解电容器的纹波电流公式来进行的。

根据电解电容器的特性和工作原理，我们可以将电解电容的纹波电流分为两个部分来计算：直流成分和交流成分。

首先，我们来计算电容器的直流成分。

在电解电容器的工作过程中，当流入电容器时，电解电容器会储存电荷，并将电流平滑化。

这使得电极上的电压保持稳定，称为电解电容器的直流成分。

电容器的直流成分可以通过以下公式计算：I_dc = C × dV/dc其中，I_dc表示电容器的直流成分，C为电容器的电容量，dV/dc表示电容器的电压变化率。

接下来，我们计算电容器的交流成分。

在电容器的工作过程中，由于不可逆化学反应，纹波电流会引起电容器内部的电荷和电流变化。

这种变化是基于电容器的电容特性和电极电解质之间的扩散过程。

电容器的交流成分可以通过以下公式计算：I_ac = I_m × sin(2πft + φ)其中，I_ac表示电容器的交流成分，I_m表示最大纹波电流，f为交流信号的频率，t表示时间，φ表示相位差。

综上所述，电解电容的纹波电流可以表示为直流成分和交流成分之和：I_rms = √(I_dc^2 + I_ac^2)其中，I_rms表示电容器的纹波电流的有效值。

需要注意的是，计算纹波电流时，频率f的选择要根据所使用的电解电容器和实际应用而定。

对于不同的电容器，其纹波电流的公式和计算方法可能会有所不同。

总结起来，计算电解电容的纹波电流需要分别计算直流成分和交流成分，并将两者相加得到最终的纹波电流。

这个过程需要考虑电容器的电容特性、电极电解质之间的扩散过程以及交流信号的频率等因素。

此外，实际应用中还需要根据具体情况选择合适的电容器和计算方法。

电解电容纹波电流测试方法1、测试工况：被测样机在可能出现的最恶劣的环境下运行（例如：最大制冷/最大制热）。

2、测试设备：示波器以及配套电流探头。

3、测试方法：3.1 简易图示：测试方法说明：经岛专家确认，将电解电容用焊线引出（焊线尽可能的短），然后用电流钳卡在电解电容一个引脚，此时测试的是单个电容的纹波电流值。

3.2 纹波电流有效值计算方法3.3 纹波电流合成计算公式纹波电流通常是由基本频率和高频电流构成。

因此，在计算时要通过合成公式：图1：纹波电流合成公式3.4 测试实例电解电容型号：CD 291 参数：400V/680uF 最大允许纹波电流：2.9A 整机运行状态：最大制冷整机运行电流：7.2AIL 数据计算公式将ΔY=537mV 带入图5 公式计算得：3.79A I(r.m.s)：纹波电流合成有效值IL：基本频率纹波电流有效值IH：高频率纹波电流有效值ηL：基本频率纹波电流的频率系数通常取1.0 ηH：高频率纹波电流的频率系数通常取1.4 高频信号低频信号图6 高频纹波电流T1=21us 图7 高频纹波电流T=200us 图8 高频纹波电流IH 数据计算公式将图3 中ΔY=300mV，图6 中T1，图7 中T 带入图8 公式计算IH 得0.9A 将IL/IH 带入公式得I rms =3.8A备注：经岛先生确认，纹波电流测试可用以下两种测试方案方案1：通过波形读取Ip，然后根据公式进行计算；方案2：直接从示波器读取RMS 值，但是此值仅限于“能单独测试直流成分的示波器”而对于只可以测定交流成分的示波器，由于通过电解电容的纹波电流基本是直流电流，不要束缚在负方向没有图像的想法中，实际画面显示的有效值就是将波形按正负方向分开，把它作为交流而得出的结果，也就是说，把Vp-p 的一半左右换算成Vrms 值，显示为Vrms= Vp-p ×1/2 ×0.7，反过来说，图像中，如果显示Vrms=300mV，读取的时候就要读取600mV。

关于纹波系数确实定和计算工频50Hz全波整流全波整流输出为100Hz脉动直流，此时直流电压平均值为交流电压的倍。

也就是说交流100V全波整流输出电压为90V。

此时直流脉动系数为，也就是说在这90V直流中交流电压分量为。

此时纹波系数为：0.707X0.67=0.47=47%【注：纹波的表示方法可以用有效值或峰值来表示；这里用的是有效值】1：C型滤波：在全波整流电路后面增加一个电容就构成了C型滤波。

此时输出直流电压平均值上升为交流电压的倍。

纹波系数大小与滤波电容、纹波频率、负载电阻成反比。

纹波系数 r=0.072/(f/C*RL) 〔C=F〕 r=1440/(C*RL) 〔C=uF〕例：RL=2700欧f=50HzC=40uF〔〕=0.013%2：LC型滤波：整流器与电容之间增加一个电感就构成LC型滤波。

这是利用电感对交流有感抗的特性。

由于电感有抑制电流突变特性使滤波电容两端的电压不能充到峰值。

因此LC型滤波输出直流电压平均值小于交流电压的倍，大约。

相位差接近180度。

电感临界值=RL/942LC型滤波电路滤波系数=0.4*L*CLC型纹波系数/滤波系数r=1.175/L*C 〔C=uF〕假设负载电阻 RL=4700欧，4700/942约等于是临界电感量。

L常规应用时取该值大于或等于2RL/942例：电流 I=170mA，DC=420V，根据U=IR此时电路负载电阻R=U/I=2470欧。

电感临界值=2470/942约等于。

电感取或以上设L=5H，C=40uF，滤波系数为0.4*5*40=80。

LC型滤波电路纹波系数滤波系数005875=0.5875%或直接用r=1.175/LC=1。

175/〔5X80〕=0.005875=0.5875%3：CLC型滤波：CLC型滤波是在LC型滤波根底上改进的兀型滤波CLC滤波系数：130*L*C1*C2*RL/1000000CLC纹波系数/ 滤波系数r=3615/〔C1*L*C1*RL 〕〔C=uF〕C滤波LC滤波CLC滤波全波整流C=1440/r*RL L*C=1。

电解电容在电子电路中扮演着重要的角色，特别是在高频电路中。

而在高频电路中，纹波电压的计算和等效串联电阻（ESR）的影响更是至关重要。

本文将从电解电容的基本原理和高频特性入手，深入探讨纹波电压的计算和ESR的影响。

1. 电解电容的基本原理电解电容是一种利用电解质作为电介质的电容器。

在直流电路中，电解电容可以作为滤波器，存储和释放电荷。

而在交流电路中，由于电解质的极化特性和电容内阻的影响，电解电容的高频特性变得尤为重要。

2. 高频电路中的纹波电压在高频电路中，纹波电压是指电容器所承受的交流电压的变化幅度。

对于稳压电源和滤波电路而言，纹波电压的大小直接影响着电路的稳定性和可靠性。

准确计算纹波电压成为了高频电路设计中的关键一环。

3. 纹波电压的计算要计算纹波电压，首先需要考虑电路中的负载情况、工作频率和电解电容的参数。

这包括电解电容的容值、等效串联电阻和额定工作电压。

通过分析电路中的纹波电流和电容的充放电过程，可以得出纹波电压的计算公式，并进一步确定合适的电解电容型号。

4. ESR的影响等效串联电阻（ESR）是电解电容中一个重要的参数，它由电解质的电导率和电容器内部结构所决定。

在高频电路中，ESR会对纹波电压的大小和稳定性产生直接影响。

因为ESR会导致电容器在高频下产生损耗，从而使得纹波电压增大并且引起温升。

5. 个人观点和理解在高频电路设计中，准确理解电解电容的高频特性、纹波电压的计算和ESR的影响至关重要。

只有在深入理解电解电容的工作原理和高频特性的基础上，才能有效地设计和优化高频电路，确保其稳定性和可靠性。

总结回顾通过本文的探讨，我们深入了解了电解电容在高频电路中的重要性，以及纹波电压的计算和ESR的影响。

在实际应用中，我们需要综合考虑电路的工作频率、负载情况和电解电容的参数，准确计算纹波电压并选择合适的电解电容型号。

也需要重视ESR对纹波电压稳定性的影响，避免出现不必要的问题。

在实际工程中，我深切体会到了电解电容在高频电路中的重要性。

一、前言：铝电解电容的工作状态及工作环境,是影响其寿命的主要因素。

在众多因素中，又以环境温度的高低和 Ripple Current 纹波电流的大小对电容寿命的影响最大。

所以在实际使用中，电解电容Ripple Current有否超规格，电解电容工作温度有否超标准值，是影响电容失效爆浆的最主要原因，特别是在整机测试未对电解电容寿命进行估算计算的情况下，电解电容Ripple Current 的测试，计算及判定，尤为重要。

二、标准测试:1、一次侧Bulk Cap.纹波电流说明：一次侧Bulk Cap.纹波电流通常由基本频率(低频率)和高频(开关频率)电流构成，因此在计算时，要通过合成公式，利用频率系数计算出其在指定频率下的合成有效值。

(如图1所示) R/C(Ripple Current) = Lowf(Low Freq.Current) +Hif(High Freq. Current)一次侧Bulk Cap.是指：一次侧主电解电容；Lowf 是指：低频纹波电流有效值； Hif 是指：高频纹波电流有效值。

图(1)2、二次侧Filter Cap.纹波电流说明：二次侧Filer Cap.纹波电流通常由高频电流构成。

R/C(Ripple Current) = Hif(High Freq. Current) 二次侧Filter Cap.是指二次侧滤波电解电容。

3、温度机种名称： 机种编号： 机种类别： 电路拓扑：输出规格：编写单位：应用类别：材料应用受控日期：201 年 月 日应用编号：AR500XbcEedDFf P应用描述： 电解电容纹波电流的测试，计算及判定Temperature Meas. = Cap. Case 实测值.-----------此处指电容壳温。

三、計算公式 :1、一次侧Bulk Cap.纹波计算：R/C Stress(Ripple Current Stress) = ()()TFHifFLowf222/1/+R/C Stress：纹波电流计算压力值，F1=低频时的纹波系数(120Hz)，T= 纹波温度系数，F2=高频时的纹波系数(>10KHz)；2、二次侧Filter Cap.纹波计算:R/C Stress(Ripple Current Stress) = ()TF Hif2/F2 =高频时的纹波系数(>10KHz)，T = 纹波温度系数；R/C Stress：纹波电流计算压力值。
