Electrolytic Capacitor Ripple Current Derating Test Method and Life Time Evaluation
From：郭雪松
Date：Oct-27-04 一．SPEC

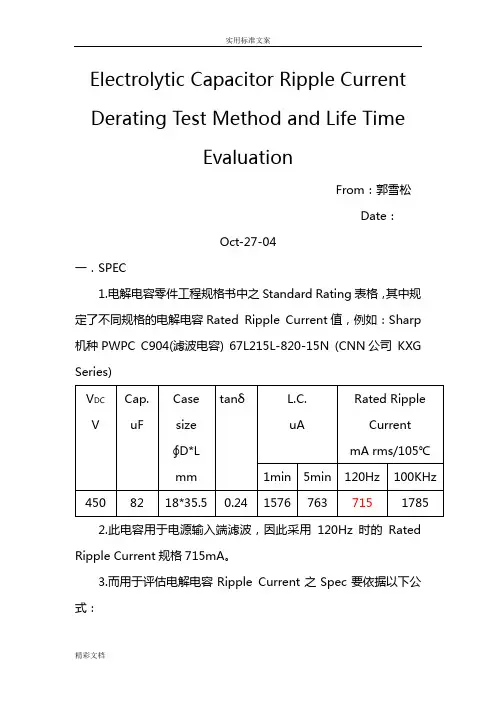

1.电解电容零件工程规格书中之Standard Rating表格，其中规定了不同规格的电解电容Rated Ripple Current值，例如：Sharp机种PWPC C904(滤波电容) 67L215L-820-15N (CNN公司KXG Series)
2.此电容用于电源输入端滤波，因此采用120Hz时的Rated Ripple Current规格715mA。
3.而用于评估电解电容Ripple Current之Spec要依据以下公式：
SPEC=Spec（component）×频率系数（FM）×温度系数（TM）注：FM/TM取值方法见附表
4.OTPV 评估电解电容Ripple Current的Derating规格为85％，因此测试值 二．Test Method 将电解电容接地端吸开串联一导线，直接用电流计探头测试该导 线电流的有效值（rms），测试时要调整输入电压值（90V～264V）达到纹波电流最大。见图示： Irms 三．附表（FM&TM取值方法）：NCC公司产品为例 1.Multiplying Factors on KMG Series（radial lead type） Frequency Multipliers Temperature Multipliers 2. Multiplying Factors on KY Series Frequency Multipliers Temperature Multipliers 3. Multiplying Factors on KXG Series Frequency Multipliers Temperature Multipliers *Temperature multipliers shows the guide limits of the maximum available ripple current at each of the temperature,of which the life time at the rated maximum operating temperature is expected. 四．电解电容寿命评估测试方法 1.Calculation Formula: 电容寿命Life Time= Life(spec)×2(Ts-Tt)/10 Life(spec)：指spec中标明的寿命值 Ts：电容最高使用温度值 Tt：电容本体温度测试值 2.判定方法：以上计算得出之寿命值与整机MTBF目标值比较，若大于目标值则判定OK。 3.例如：SHARP机种C904 Life（spec）＝10000Hrs，Ts＝105℃，Tt＝52.6℃，。SHARP MTBF目标50000Hrs。 Life Time＝10000×2(105-52.6)/10=377917Hrs>50000Hrs OK
