纹波电容计算

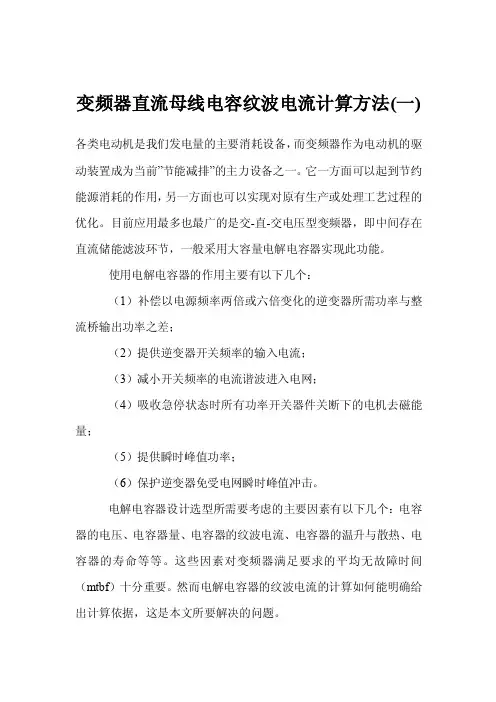

变频器直流母线电容纹波电流计算方法(一) 各类电动机是我们发电量的主要消耗设备，而变频器作为电动机的驱动装置成为当前”节能减排”的主力设备之一。

它一方面可以起到节约能源消耗的作用，另一方面也可以实现对原有生产或处理工艺过程的优化。

目前应用最多也最广的是交-直-交电压型变频器，即中间存在直流储能滤波环节，一般采用大容量电解电容器实现此功能。

使用电解电容器的作用主要有以下几个：（1）补偿以电源频率两倍或六倍变化的逆变器所需功率与整流桥输出功率之差；（2）提供逆变器开关频率的输入电流；（3）减小开关频率的电流谐波进入电网；（4）吸收急停状态时所有功率开关器件关断下的电机去磁能量；（5）提供瞬时峰值功率；（6）保护逆变器免受电网瞬时峰值冲击。

电解电容器设计选型所需要考虑的主要因素有以下几个：电容器的电压、电容器量、电容器的纹波电流、电容器的温升与散热、电容器的寿命等等。

这些因素对变频器满足要求的平均无故障时间（mtbf）十分重要。

然而电解电容器的纹波电流的计算如何能明确给出计算依据，这是本文所要解决的问题。

直流母线电容纹波电流的计算纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。

纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。

当工作温度小于额定温度时，额定纹波电流可以加大。

但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。

因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。

但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到，一般多采用根据实际经验估算大小，如每μf电容器要求20ma纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。

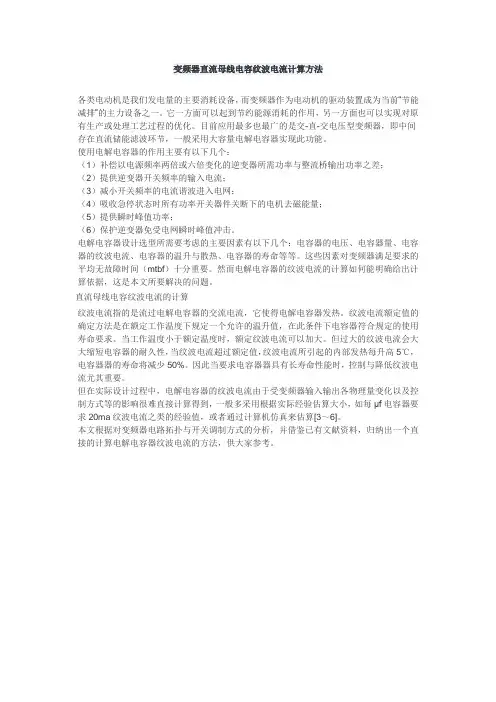

变频器直流母线电容纹波电流计算方法各类电动机是我们发电量的主要消耗设备，而变频器作为电动机的驱动装置成为当前“节能减排”的主力设备之一。

它一方面可以起到节约能源消耗的作用，另一方面也可以实现对原有生产或处理工艺过程的优化。

目前应用最多也最广的是交-直-交电压型变频器，即中间存在直流储能滤波环节，一般采用大容量电解电容器实现此功能。

使用电解电容器的作用主要有以下几个：（1）补偿以电源频率两倍或六倍变化的逆变器所需功率与整流桥输出功率之差；（2）提供逆变器开关频率的输入电流；（3）减小开关频率的电流谐波进入电网；（4）吸收急停状态时所有功率开关器件关断下的电机去磁能量；（5）提供瞬时峰值功率；（6）保护逆变器免受电网瞬时峰值冲击。

电解电容器设计选型所需要考虑的主要因素有以下几个：电容器的电压、电容器量、电容器的纹波电流、电容器的温升与散热、电容器的寿命等等。

这些因素对变频器满足要求的平均无故障时间（mtbf）十分重要。

然而电解电容器的纹波电流的计算如何能明确给出计算依据，这是本文所要解决的问题。

直流母线电容纹波电流的计算纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。

纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。

当工作温度小于额定温度时，额定纹波电流可以加大。

但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。

因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。

但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到，一般多采用根据实际经验估算大小，如每μf电容器要求20ma纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。

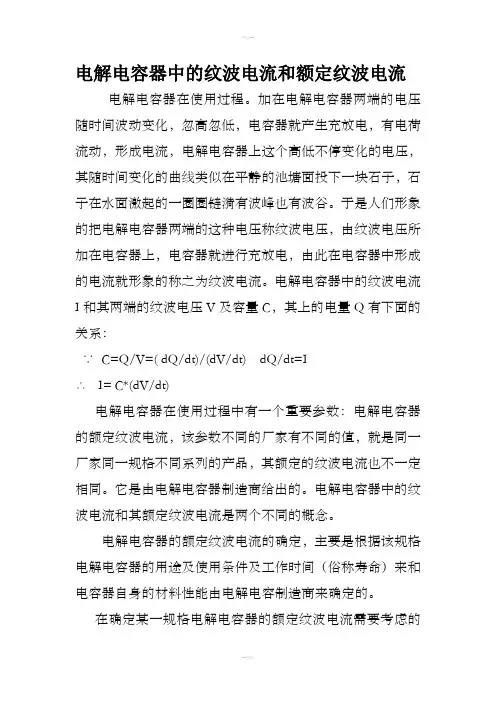

电解电容器中的纹波电流和额定纹波电流电解电容器在使用过程。

加在电解电容器两端的电压随时间波动变化，忽高忽低，电容器就产生充放电，有电荷流动，形成电流，电解电容器上这个高低不停变化的电压，其随时间变化的曲线类似在平静的池塘面投下一块石子，石子在水面激起的一圈圈链漪有波峰也有波谷。

于是人们形象的把电解电容器两端的这种电压称纹波电压，由纹波电压所加在电容器上，电容器就进行充放电，由此在电容器中形成的电流就形象的称之为纹波电流。

电解电容器中的纹波电流I和其两端的纹波电压V及容量C，其上的电量Q有下面的关系：∵C=Q/V=( dQ/dt)/(dV/dt) dQ/dt=I∴I=C*(dV/dt)电解电容器在使用过程中有一个重要参数：电解电容器的额定纹波电流，该参数不同的厂家有不同的值，就是同一厂家同一规格不同系列的产品，其额定的纹波电流也不一定相同。

它是由电解电容器制造商给出的。

电解电容器中的纹波电流和其额定纹波电流是两个不同的概念。

电解电容器的额定纹波电流的确定，主要是根据该规格电解电容器的用途及使用条件及工作时间（俗称寿命）来和电容器自身的材料性能由电解电容制造商来确定的。

在确定某一规格电解电容器的额定纹波电流需要考虑的因素有以下几点。

1、电解电容器的寿命，它是电解电容器制造商对用户的承诺，简单点讲就是电容器在一定使用条件所能有效工作的时间，也是用户进行电解电容选型的重要观注点之一，这个一般各制造商在其产品手册上都会给出。

2、电解电容的等效串联电阻ESR，ESR大小决定了纹波电流在电解电容器中的发热量的大小。

理论上讲纹波电流在电解电容器中产生的热量（单位时间里）：Q-I2*ESR这里I是纹波电流的有效值。

ESR是电容器的等效串联电阻。

3、电解电容在上限温度时，电解电容内部的压力。

当工作时，电解电容工作时所处的环境温度比较高。

由于电解电容器自身的损耗发热，其内部的温度比处的环境温度要高，一般的湿式电解电容器的液态电解液都会产汽化，产生一定的蒸汽压，该蒸汽压和被封在电解电容器内部的空气所产生的压力构成了电解电容内部的总压力，各种分压的大小遵从道尔顿分压定理。

一、前言：铝电解电容的工作状态及工作环境,是影响其寿命的主要因素。

在众多因素中，又以环境温度的高低和 Ripple Current 纹波电流的大小对电容寿命的影响最大。

所以在实际使用中，电解电容Ripple Current有否超规格，电解电容工作温度有否超标准值，是影响电容失效爆浆的最主要原因，特别是在整机测试未对电解电容寿命进行估算计算的情况下，电解电容Ripple Current 的测试，计算及判定，尤为重要。

二、标准测试:1、一次侧Bulk Cap.纹波电流说明：一次侧Bulk Cap.纹波电流通常由基本频率(低频率)和高频(开关频率)电流构成，因此在计算时，要通过合成公式，利用频率系数计算出其在指定频率下的合成有效值。

(如图1所示) R/C(Ripple Current) = Lowf(Low Freq.Current) +Hif(High Freq. Current)一次侧Bulk Cap.是指：一次侧主电解电容；Lowf 是指：低频纹波电流有效值； Hif 是指：高频纹波电流有效值。

图(1)2、二次侧Filter Cap.纹波电流说明：二次侧Filer Cap.纹波电流通常由高频电流构成。

R/C(Ripple Current) = Hif(High Freq. Current) 二次侧Filter Cap.是指二次侧滤波电解电容。

3、温度机种名称： 机种编号： 机种类别： 电路拓扑：输出规格：编写单位：应用类别：材料应用受控日期：201 年 月 日应用编号：AR500XbcEedDFf P应用描述： 电解电容纹波电流的测试，计算及判定Temperature Meas. = Cap. Case 实测值.-----------此处指电容壳温。

三、計算公式 :1、一次侧Bulk Cap.纹波计算：R/C Stress(Ripple Current Stress) = ()()TFHifFLowf222/1/+R/C Stress：纹波电流计算压力值，F1=低频时的纹波系数(120Hz)，T= 纹波温度系数，F2=高频时的纹波系数(>10KHz)；2、二次侧Filter Cap.纹波计算:R/C Stress(Ripple Current Stress) = ()TF Hif2/F2 =高频时的纹波系数(>10KHz)，T = 纹波温度系数；R/C Stress：纹波电流计算压力值。

开关电源电容选择计算方法开关电源的寿命很大程度受到电解电容的制约，而电解电容的寿命取决于其内核温升。

本文从纹波电流计算、纹波电流实测、电解电容选型、温度测试方法、寿命估算等方面，对电解电容作了全面的分析。

纹波电流产生的热量引起电容的内部温升，加速电解液的蒸发，当容值下降20%或损耗角增大为初始值的2~3倍时，预示着电解电容寿命的终结。

通过检查电容器上的纹波电流，可预测电容器的寿命。

本文以连续工作模式的反激变换器输出电容分析为例，重点从纹波电流角度全面分析电解电容的选型与寿命。

1、纹波电流计算假设已知连续工作模式的反激变换器，其输出电流Io 为1.25A，纹波率r为1.1，占空比D为0.62，开关频率为60kHz，由此可以计算次级纹波电流ΔIo和有效值电流Io.rms。

次级纹波电流ΔIo：有效值电流Io.rms：最终得到流过输出电容的纹波电流：图1直观的显示了该电容的纹波电流波形：图1 纹波电流波形2、电解电容选型由上述计算分析得到流过电容的纹波电流为1.72A，综合考虑体积和成本，选择了纹波电流为1.655A的电解电容。

该纹波电流需在电源开关频率下选择，如下列图某厂家电容手册的纹波电流有频率因子，不同频率下的纹波电流不同。

高频低阻电容均会给出100kHz下的纹波电流，本设计开关频率为60kHz，频率因子为0.96~1之间，在此取1即可。

图2 电容纹波电流频率因子注：纹波电流还有一个温度系数，例如105℃电容，在85℃环境温度下，允许的最大纹波电流约为额定最大纹波电流的1.73倍，该参数一般不在电容手册中表达。

3、纹波电流实测测试电解电容纹波电流时，需将电容引脚穿入电流探头中，通过示波器可读得交流有效值。

本设计实例的纹波电流测试结果如图3所示，示波器读得有效纹波电流为1.64A，与理论设计接近。

因此理论计算具有较大的工程指导意义。

图3 实测电容纹波电流4、温度测试方法测量容体表面温度Ts：需在电容器侧面的中间位置开展，如果由于外部影响导致电容器表面温度不均匀、不稳定，需综合测量电容器表面4个点的温度，再取平均值。

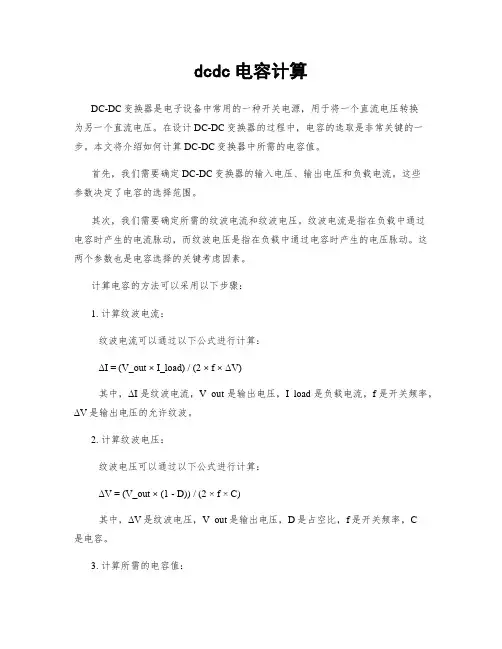

dcdc电容计算DC-DC变换器是电子设备中常用的一种开关电源，用于将一个直流电压转换为另一个直流电压。

在设计DC-DC变换器的过程中，电容的选取是非常关键的一步。

本文将介绍如何计算DC-DC变换器中所需的电容值。

首先，我们需要确定DC-DC变换器的输入电压、输出电压和负载电流。

这些参数决定了电容的选择范围。

其次，我们需要确定所需的纹波电流和纹波电压。

纹波电流是指在负载中通过电容时产生的电流脉动，而纹波电压是指在负载中通过电容时产生的电压脉动。

这两个参数也是电容选择的关键考虑因素。

计算电容的方法可以采用以下步骤：1. 计算纹波电流：纹波电流可以通过以下公式进行计算：ΔI = (V_out × I_load) / (2 × f × ΔV)其中，ΔI是纹波电流，V_out是输出电压，I_load是负载电流，f是开关频率，ΔV是输出电压的允许纹波。

2. 计算纹波电压：纹波电压可以通过以下公式进行计算：ΔV = (V_out × (1 - D)) / (2 × f × C)其中，ΔV是纹波电压，V_out是输出电压，D是占空比，f是开关频率，C是电容。

3. 计算所需的电容值：选择合适的电容值需要考虑电容的额定电压和ESR（等效串联电阻）。

电容的额定电压应大于输入电压和输出电压的最大值。

ESR的选择要保证能够满足纹波电流的要求。

以上就是计算DC-DC变换器所需电容值的步骤。

需要注意的是，计算结果只是初步估计，实际选择电容时还需要考虑实际工作环境和可靠性要求。

在实际应用中，还可以通过仿真软件进行更精确的电容值计算。

这些软件能够模拟DC-DC变换器的工作过程，并提供详细的参数分析结果。

总结起来，计算DC-DC变换器电容值的关键步骤包括确定输入电压、输出电压和负载电流，计算纹波电流和纹波电压，选择合适的电容额定电压和ESR。

在这个过程中，需要充分考虑电容的性能要求，以确保DC-DC变换器的稳定工作。

變頻器中直流母線電容的紋波電流計算1 引言各類電動機是我們發電量的主要消耗設備，而變頻器作為電動機的驅動裝置成為當前“節能減排”的主力設備之一。

它一方面可以起到節約能源消耗的作用，另一方面也可以實現對原有生產或處理工藝過程的優化。

目前應用最多也最廣的是交-直-交電壓型變頻器，即中間存在直流儲能濾波環節，一般採用大容量電解電容器實現此功能。

使用電解電容器的作用主要有以下幾個[1]：（1）補償以電源頻率兩倍或六倍變化的逆變器所需功率與整流橋輸出功率之差；（2）提供逆變器開關頻率的輸入電流；（3）減小開關頻率的電流諧波進入電網；（4）吸收急停狀態時所有功率開關器件關斷下的電機去磁能量；（5）提供暫態峰值功率；（6）保護逆變器免受電網暫態峰值衝擊。

電解電容器設計選型所需要考慮的主要因素有以下幾個：電容器的電壓、電容器量、電容器的紋波電流、電容器的溫升與散熱、電容器的壽命等等。

這些因素對變頻器滿足要求的平均無故障時間（MTBF）十分重要。

然而電解電容器的紋波電流的計算如何能明確給出計算依據，這是本文所要解決的問題。

2 直流母線電容紋波電流的計算紋波電流指的是流過電解電容器的交流電流，它使得電解電容器發熱。

紋波電流額定值的確定方法是在額定工作溫度下規定一個允許的溫升值，在此條件下電容器符合規定的使用壽命要求。

當工作溫度小於額定溫度時，額定紋波電流可以加大。

但過大的紋波電流會大大縮短電容器的耐久性，當紋波電流超過額定值，紋波電流所引起的內部發熱每升高5℃，電容器器的壽命將減少50%。

因此當要求電容器器具有長壽命性能時，控制與降低紋波電流尤其重要。

但在實際設計過程中，電解電容器的紋波電流由於受變頻器輸入輸出各物理量變化以及控制方式等的影響很難直接計算得到[2]，一般多採用根據實際經驗估算大小，如每μf電容器要求20ma紋波電流之類的經驗值，或者通過電腦模擬來估算[3～6]。

本文根據對變頻器電路拓撲與開關調製方式的分析，並借鑒已有文獻資料，歸納出一個直接的計算電解電容器紋波電流的方法，供大家參考。

输出纹波电压计算公式纹波电压是指交流电源输出的电压中，与直流电压偏离的部分。

在电子设备中，纹波电压的存在会对电路的正常工作产生影响，因此需要对纹波电压进行计算和控制。

纹波电压的计算公式如下：Vr = (I / C) * (1 - e^(-t / (R * C)))其中，Vr表示纹波电压，I表示负载电流，C表示电容值，t表示时间，R表示电阻值，e表示自然对数的底数。

这个公式是根据电荷守恒定律和欧姆定律推导而来的。

在交流电源输出电压的纹波电压计算中，需要考虑电容和电阻的作用。

当交流电源输出电压为正向时，电容开始充电，电流通过电阻流入电容。

随着电容电压的上升，电流逐渐减小。

当交流电源输出电压为负向时，电容开始放电，电流通过电阻从电容中流出。

随着电容电压的下降，电流逐渐增大。

这样就形成了一个周期性的电流波动，导致输出电压中存在纹波电压。

纹波电压的大小取决于电容和电阻的数值以及负载电流的大小。

其中，电容的数值越大，纹波电压越小；电阻的数值越大，纹波电压越大。

此外，负载电流的大小也会影响纹波电压的大小，负载电流越大，纹波电压越大。

为了控制纹波电压，可以采取以下几种方法：1. 增大电容的数值：通过增大电容的数值，可以减小纹波电压。

但是电容的数值增大会增加成本和体积，因此需要根据具体情况进行权衡。

2. 增大电阻的数值：通过增大电阻的数值，可以增大纹波电压。

但是电阻的数值增大会增加功耗和热量，需要注意电阻的选取。

3. 采用滤波电路：滤波电路可以通过滤波器的作用，将纹波电压滤除或者减小。

常用的滤波电路有LC滤波器、RC滤波器和Pi滤波器等。

4. 控制负载电流：通过控制负载电流的大小，可以间接地控制纹波电压的大小。

例如，在电源设计中，可以合理选择负载的工作状态，使负载电流保持在合适的范围内。

纹波电压的计算公式为工程师们在设计和调试电子设备时的重要参考依据。

通过合理地计算和控制纹波电压，可以确保电子设备的正常工作，提高电路的可靠性和稳定性。

变频器中直流母线电容的纹波电流计算变频器/直流母线电容/纹波电流1引言各类电动机是我们发电量的主要消耗设备，而变频器作为电动机的驱动装置成为当前“节能减排”的主力设备之一。

它一方面可以起到节约能源消耗的作用，另一方面也可以实现对原有生产或处理工艺过程的优化。

目前应用最多也最广的是交-直-交电压型变频器，即中间存在直流储能滤波环节，一般采用大容量电解电容器实现此功能。

使用电解电容器的作用主要有以下几个[1]：（1）补偿以电源频率两倍或六倍变化的逆变器所需功率与整流桥输出功率之差；（2）提供逆变器开关频率的输入电流；（3）减小开关频率的电流谐波进入电网；（4）吸收急停状态时所有功率开关器件关断下的电机去磁能量；（5）提供瞬时峰值功率；（6）保护逆变器免受电网瞬时峰值冲击。

电解电容器设计选型所需要考虑的主要因素有以下几个：电容器的电压、电容器量、电容器的纹波电流、电容器的温升与散热、电容器的寿命等等。

这些因素对变频器满足要求的平均无故障时间（MTBF）十分重要。

然而电解电容器的纹波电流的计算如何能明确给出计算依据，这是本文所要解决的问题。

2直流母线电容纹波电流的计算纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。

纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。

当工作温度小于额定温度时，额定纹波电流可以加大。

但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。

因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。

但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到[2]，一般多采用根据实际经验估算大小，如每μF电容器要求20mA 纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。

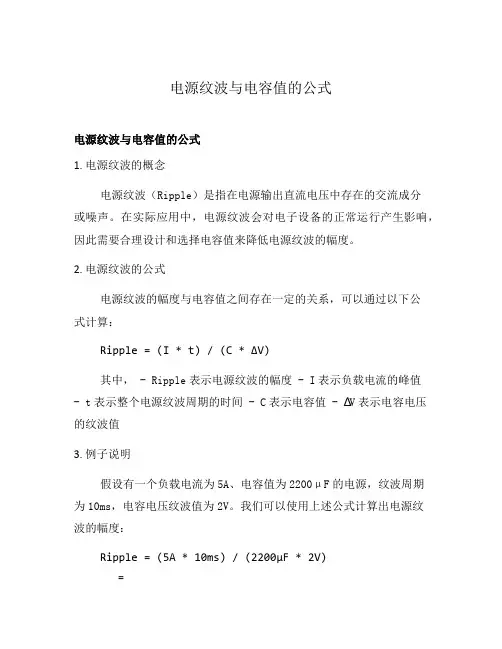

电源纹波与电容值的公式
电源纹波与电容值的公式
1. 电源纹波的概念
电源纹波（Ripple）是指在电源输出直流电压中存在的交流成分
或噪声。

在实际应用中，电源纹波会对电子设备的正常运行产生影响，因此需要合理设计和选择电容值来降低电源纹波的幅度。

2. 电源纹波的公式
电源纹波的幅度与电容值之间存在一定的关系，可以通过以下公
式计算：
Ripple = (I * t) / (C * ∆V)
其中， - Ripple表示电源纹波的幅度 - I表示负载电流的峰值
- t表示整个电源纹波周期的时间 - C表示电容值 - ∆V表示电容电压的纹波值
3. 例子说明
假设有一个负载电流为5A、电容值为2200μF的电源，纹波周期
为10ms，电容电压纹波值为2V。

我们可以使用上述公式计算出电源纹
波的幅度：
Ripple = (5A * 10ms) / (2200μF * 2V)
=
因此，该电源的纹波幅度为（单位可根据具体情况确定）。

4. 结论
通过上述例子可以看出，电源纹波与电容值之间存在一定的关系，通过合理选择电容值可以降低电源纹波的幅度。

在实际应用中，我们
可以根据负载电流、纹波周期和电容电压纹波值等参数来计算出所需
的电容值，从而实现电源纹波幅度的控制。

以上是关于电源纹波与电容值的公式及其例子说明，希望能对你
有所帮助。

变频器中直流母线电容的纹波电流计算1 引言各类电动机是我们发电量的主要消耗设备，而变频器作为电动机的驱动装置成为当前“节能减排”的主力设备之一。

它一方面可以起到节约能源消耗的作用，另一方面也可以实现对原有生产或处理工艺过程的优化。

目前应用最多也最广的是交-直-交电压型变频器，即中间存在直流储能滤波环节，一般采用大容量电解电容器实现此功能。

使用电解电容器的作用主要有以下几个[1]：（1）补偿以电源频率两倍或六倍变化的逆变器所需功率与整流桥输出功率之差；（2）提供逆变器开关频率的输入电流；（3）减小开关频率的电流谐波进入电网；（4）吸收急停状态时所有功率开关器件关断下的电机去磁能量；（5）提供瞬时峰值功率；（6）保护逆变器免受电网瞬时峰值冲击。

电解电容器设计选型所需要考虑的主要因素有以下几个：电容器的电压、电容器量、电容器的纹波电流、电容器的温升与散热、电容器的寿命等等。

这些因素对变频器满足要求的平均无故障时间（mtbf）十分重要。

然而电解电容器的纹波电流的计算如何能明确给出计算依据，这是本文所要解决的问题。

2 直流母线电容纹波电流的计算纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。

纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。

当工作温度小于额定温度时，额定纹波电流可以加大。

但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。

因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。

但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到[2]，一般多采用根据实际经验估算大小，如每μf电容器要求20ma纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。

纹波电压计算公式纹波电压是指电路中由于电源电压的不稳定而引起的电压波动。

在许多电子设备中，纹波电压是一个非常重要的参数，因为它直接关系到设备的稳定性和可靠性。

因此，了解和计算纹波电压是非常必要的。

纹波电压的计算公式是基于电流和电容的关系得出的。

在一个电路中，当电流通过电容时，会产生纹波电压。

根据欧姆定律和基尔霍夫电压定律，可以得出纹波电压的计算公式如下：Vr = I / (2 * f * C)其中，Vr表示纹波电压，I表示电流，f表示频率，C表示电容。

从这个公式可以看出，纹波电压与电流、频率和电容之间存在着直接的关系。

当电流增大、频率增加或者电容增加时，纹波电压也会相应增加。

电流是纹波电压计算中的一个重要参数。

电流的大小决定了电容器充电和放电的速度。

当电流较大时，电容器的充电和放电速度都会加快，从而导致纹波电压的增加。

因此，在设计电路时，需要合理控制电流的大小，以减小纹波电压的大小。

频率也是影响纹波电压的一个重要因素。

频率越高，电容器充电和放电的次数就越多，从而导致纹波电压的增加。

因此，在电路设计中，需要根据实际需求选择合适的频率，以减小纹波电压的大小。

电容的大小也会直接影响纹波电压的大小。

电容越大，可以存储的电荷就越多，充电和放电的速度就越慢，从而导致纹波电压的减小。

因此，在电路设计中，需要选择合适大小的电容，以减小纹波电压的大小。

除了上述三个因素外，还有一些其他因素也会对纹波电压产生影响。

例如，电源的稳定性、电感的大小等都会对纹波电压产生影响。

因此，在实际应用中，需要综合考虑各种因素，以减小纹波电压的大小。

总结起来，纹波电压的计算公式可以帮助我们了解和计算电路中的纹波电压。

通过控制电流、频率和电容的大小，可以减小纹波电压的大小，提高电路的稳定性和可靠性。

在电路设计和实际应用中，需要综合考虑各种因素，以确保纹波电压在合理范围内。

开关电源滤波电容的计算涉及到多个因素，包括输入和输出电压、开关频率、预期的纹波电流等。

在计算过程中，还需要考虑电容的等效串联电阻（ESR）和等效串联电感（ESL）。

首先，可以根据所需的纹波电流和电压来确定电容的容量。

电容容量（C）可以用以下公式表示：
C = (I_p-p / V_p) x (T / f)
其中，I_p-p是纹波电流峰峰值，V_p是纹波电压峰峰值，T是周期，f是频率。

其次，要选择适当的电容类型和规格，以确保其在开关电源的工作频率下具有较低的ESR和ESL。

在确定了电容容量后，可以根据所需的滤波效果和电源的稳定性来进一步调整电容的规格和类型。

最后，还需要考虑电容的耐压值。

在选择电容时，应确保其额定电压大于或等于实际工作电压的峰值。

需要注意的是，开关电源滤波电容的计算是一个复杂的过程，需要综合考虑多个因素。

在实际应用中，建议咨询专业工程师或技术人员以获得准确的计算方法和合适的电容选择。

电解电容在电子电路中扮演着重要的角色，特别是在高频电路中。

而在高频电路中，纹波电压的计算和等效串联电阻（ESR）的影响更是至关重要。

本文将从电解电容的基本原理和高频特性入手，深入探讨纹波电压的计算和ESR的影响。

1. 电解电容的基本原理电解电容是一种利用电解质作为电介质的电容器。

在直流电路中，电解电容可以作为滤波器，存储和释放电荷。

而在交流电路中，由于电解质的极化特性和电容内阻的影响，电解电容的高频特性变得尤为重要。

2. 高频电路中的纹波电压在高频电路中，纹波电压是指电容器所承受的交流电压的变化幅度。

对于稳压电源和滤波电路而言，纹波电压的大小直接影响着电路的稳定性和可靠性。

准确计算纹波电压成为了高频电路设计中的关键一环。

3. 纹波电压的计算要计算纹波电压，首先需要考虑电路中的负载情况、工作频率和电解电容的参数。

这包括电解电容的容值、等效串联电阻和额定工作电压。

通过分析电路中的纹波电流和电容的充放电过程，可以得出纹波电压的计算公式，并进一步确定合适的电解电容型号。

4. ESR的影响等效串联电阻（ESR）是电解电容中一个重要的参数，它由电解质的电导率和电容器内部结构所决定。

在高频电路中，ESR会对纹波电压的大小和稳定性产生直接影响。

因为ESR会导致电容器在高频下产生损耗，从而使得纹波电压增大并且引起温升。

5. 个人观点和理解在高频电路设计中，准确理解电解电容的高频特性、纹波电压的计算和ESR的影响至关重要。

只有在深入理解电解电容的工作原理和高频特性的基础上，才能有效地设计和优化高频电路，确保其稳定性和可靠性。

总结回顾通过本文的探讨，我们深入了解了电解电容在高频电路中的重要性，以及纹波电压的计算和ESR的影响。

在实际应用中，我们需要综合考虑电路的工作频率、负载情况和电解电容的参数，准确计算纹波电压并选择合适的电解电容型号。

也需要重视ESR对纹波电压稳定性的影响，避免出现不必要的问题。

在实际工程中，我深切体会到了电解电容在高频电路中的重要性。

电容器纹波电流有效值的计算要正确计算纹波电流有效值，理论上应将电容器纹波电流波形进行傅利叶分析，得出各次频率下流过电容的纹波电流值。

然后求出各次频率下的电容等效串联电阻ESR。

最后根据损耗相等的原则求出总的纹波电流有效值。

图1-1 图1-2图1-1为某一电路中流过电容100μF /420V的纹波电流波形，图1-2为在某点展开时的高频电流波形，求解该电容的纹波电流有效值。

从图1-1中将高频分量去除可以得出100Hz时的电流波形，如图1-3所示：图1-3根据曲线可以将其分为三段来进行积分计算，具体的纹波电流有效值为：6.068rmsI A==其中T1=1ms（第一段的维持时间），I1=-2.6A（第一段的起始电流），I rp1=19.825+2.6=22.425A （第一段的脉动电流）；T2=1.75ms（第二段的维持时间），I2=19.825A（第二段的起始电流），I rp2=-22.425A（第二段的脉动电流）；T3=7.25ms（第三段的维持时间），I1=-2.6A（第三段的起始电流），I rp1=0A（第三段的脉动电流）；T=10ms（总周期）查电容手册可知CD294 400V/470μF电容在120Hz下的ESR为0.22欧。

图1-2为58.8KHz下的纹波电流叠加了一个低频电流，因此只需去除图1-2中的低频直流分量就可以得到58.8KHz 下的纹波电流波形，如图1-4所示：图1-4计算出有效值 4.863rms I A ==其中T 1=10μs （第一段的维持时间），I 1=4A （第一段的起始电流），I rp 1=0A （第一段的脉动电流）T 2=7μs （第二段的维持时间），I 1=-3.2A （第二段的起始电流），I rp 1=-5A （第二段的脉动电流）T =17μs （总周期）考虑到在高频情况下，纹波电流波形存在毛刺，因此取有效值电流为5A 。

在此频率下ESR 为20.220.1531.2=Ω，其中1.2为频率系数，可以查电容手册得到。

电容的等效串联阻抗和纹波电流电容是一种能够储存电荷的元器件，其中的电荷的储存是通过两个灵敏板之间空气或者其他介质的存在而实现的。

电容的等效串联阻抗和纹波电流是电容器的两个重要特性，下面我们来详细解释一下。

1. 电容的等效串联阻抗在电路中，电容器的等效串联阻抗指的是电容器在交流电路中所带来的阻抗，其单位是欧姆（ohm, Ω）。

电容器是一种储存电荷的元器件，电荷的储存取决于电容器的电容量C。

当交流电源（如交流电流）通过电容器时，电容器的两个引脚上就会出现电势差，从而产生电流，这也是电容器产生阻抗的原因。

在交流电路中，电容器的阻抗可以根据下式计算：Zc = 1/(jωC)其中，j是虚数单位；ω是电流的角频率；C是电容器的电容量。

在上述公式中可以看出，当角频率ω越大，电容器的阻抗就越小。

这也是为什么在高频电路中，电容器受到更多的应用的原因。

2. 电容的纹波电流当交流电源通过电容器时，由于电容器储存电荷的特性，电容器上的电荷会随着电流的变化而发生变化。

这种变化导致了电容器上出现的纹波电流。

在交流电路中，纹波电流可以使用下列公式计算：Iac = Vpp / (2ΠfC)其中，Vpp是电容器上的峰峰电压；f是交流信号的频率；C是电容器的电容量。

可以看出，当频率f越高，电容器上的纹波电流就会越大，而电容量越大，纹波电流越小。

纹波电流对于电路设计和运行都有着重要的影响。

一方面，它可能会对电路造成噪声干扰，从而影响电路的性能；另一方面，它还可能导致电路元器件的过热和损坏。

因此，在电路设计和选型过程中需要考虑电容器的等效串联阻抗和纹波电流等特性。

在实际应用中，选择正确的电容器类型和参数等都是关键因素，有时还需要通过联合使用多个电容器来降低电路中的纹波电流，从而达到更好的性能和可靠性。

总之，电容的等效串联阻抗和纹波电流是电容器重要的特性，这些特性对电路的设计和性能有着重要的影响。

理解和掌握这些特性对于工程师来说非常重要，这也有助于他们在实际应用中有效地利用电容器来实现电路的设计和调整。
