安规基础知识资料

一.概念安规是什么？就是安全规格的简称。

应该是指产品安全。

安全的原则为了设计出安全的产品，设计者必须了解安全要求的基本原则。

这些原则不能代表不能代表本标准的详细要求，只是让设计者了解这些要求所依据的原则。

如果产品涉及的技术，材料或结构方式未明确规定，那么产品的设计应至少达到本安全原则所述的安全等级。

设计者不仅要考虑产品的正常工作条件，还要考虑可能的故障条件以及随之引起的故障，可预见的误用以及诸如温度、湿度、污染、市电的过电压和线路的过电压等外界及产品自身的影响。

安全的目的就是防止人体受到伤害或危害的可能性，皆在提供对人体的保护和对设备周围的保护。

二.安規的基本原則安全基本原则安全的原则在于避免由于下列各种危险所造成的人体和财产损害或危害的可能性：电击(Electric Shock)；能量(Energy Hazards) ；火灾(Fire Hazards)；机械(Mechanical)；热(Heat Hazards)；辐射(Radiation Hazards)；化学(Chemical Hazards)。

电击(Electric Shock)电击是由于电流通过人体而造成的。

只要毫安级的电流就能在健康人体内产生反应，而且可能会由于不知不觉的反应导致间接的危害。

更高的电流会对人体产生更大的危害。

大于30 Vrms, 42.4 Vpeak, 或60 Vdc之电电压。

都可能对人体造成触电危险。

能量(Energy Hazards)大电流电源或大电容电路的相邻电极间短路时﹐可能导致引起下述的危险﹕● 燃烧﹔● 起弧﹔● 溢出熔融金属。

就此而论﹐甚至接触带安全电压的电路也可能是危险的。

减小这种危险的方法包括﹕● 隔离﹔● 屏蔽﹔● 使用安全联锁装置。

火灾(Fire Hazards)正常工作条件下过载﹑组件失效﹑绝缘击穿或连接松动都可能产生导致危险的过高温度。

但是﹐应保证设备内着火点产生的火焰不会蔓延到火源近区以外﹐也不会对设备的周围造成损害。

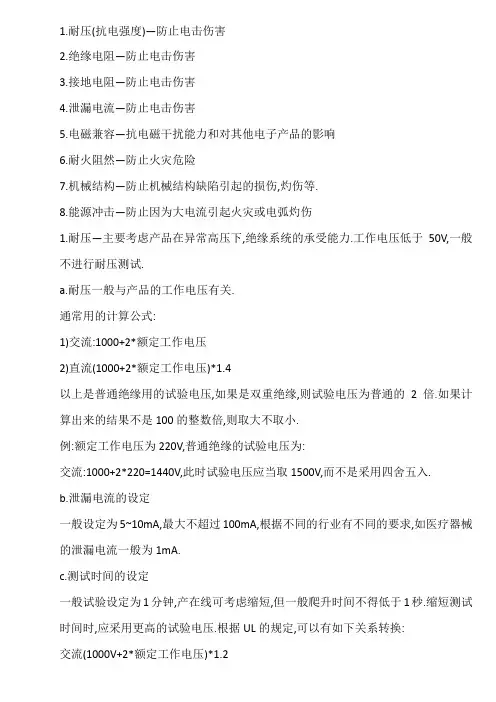

1.耐压(抗电强度)—防止电击伤害2.绝缘电阻—防止电击伤害3.接地电阻—防止电击伤害4.泄漏电流—防止电击伤害5.电磁兼容—抗电磁干扰能力和对其他电子产品的影响6.耐火阻然—防止火灾危险7.机械结构—防止机械结构缺陷引起的损伤,灼伤等.8.能源冲击—防止因为大电流引起火灾或电弧灼伤1.耐压—主要考虑产品在异常高压下,绝缘系统的承受能力.工作电压低于50V,一般不进行耐压测试.a.耐压一般与产品的工作电压有关.通常用的计算公式:1)交流:1000+2*额定工作电压2)直流(1000+2*额定工作电压)*1.4以上是普通绝缘用的试验电压,如果是双重绝缘,则试验电压为普通的2倍.如果计算出来的结果不是100的整数倍,则取大不取小.例:额定工作电压为220V,普通绝缘的试验电压为:交流:1000+2*220=1440V,此时试验电压应当取1500V,而不是采用四舍五入.b.泄漏电流的设定一般设定为5~10mA,最大不超过100mA,根据不同的行业有不同的要求,如医疗器械的泄漏电流一般为1mA.c.测试时间的设定一般试验设定为1分钟,产在线可考虑缩短,但一般爬升时间不得低于1秒.缩短测试时间时,应采用更高的试验电压.根据UL的规定,可以有如下关系转换:交流(1000V+2*额定工作电压)*1.2直流(1000V+2*额定工作电压)*1.4*1.22.绝缘电阻—主要考虑产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低于10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整.3.泄漏电流—主要考虑在最大工作电压和最大工作电流的情况下,产品由于分布电容或绝缘特性引起的,向大地或可接触接口泄漏的电流,这与产品的绝缘有关.泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟.4.接地电阻—主要考虑产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属于一种保护措施,这在没有接地的产品中不做考虑. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大于0.01Ohm.根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过.在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验.5.安全距离安全距离包括爬电距离和电气间隙.爬电距离—带电导体之间沿绝缘表面的最短距离.电气间隙—带电导体之间的空间最短距离.安全距离是耐压,绝缘电阻,泄漏电流的保证之一.6.电磁兼容：电磁兼容的要求测试项目比较多,一般要求为:a.传导干扰及抗干扰b.辐射干扰及抗干扰c.抗静电d.抗雷击e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行.电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证—EMC认证.7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.8.机械结构伤害和热伤害电子产品由于在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体.一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.9.电子产品常见的安规零部件a.保险丝b.导线c.X电容和Y电容d.高压电容e.变压器,电感f.压敏电阻g.塑料部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇1. 安规政策为何 ?2. 安规是什么 ?3. 人体主要会受到那些危险的伤害 ?4. 何谓电殛危险 ?5. 何谓能量危险 ?6. 何谓火灾危险 ?7. 何谓结构及热源危险 ? 8. 何谓辐射危险 ? 9. 何谓化学危险 ?10. 对抗电殛的保护方式等级为何 ? 11. 双层绝缘的要求12. 何谓基本绝缘及其要求为何 ? 13. 何谓补充绝缘 ?14. 何谓一次侧/二次侧 ? 15.一次侧与二次侧间之关系为何 ?16.一次侧与接地间之关系为何 ? 17. 安全距离包含哪些 ?18. 何谓空间距离 ? 19. 何谓沿面距离 ? 20. 危险电压之定义为何 ? 21. 危险能量标准为何 ? 22. 安规零件主要含盖那些类 ?23. 何谓X电容及Y电容？安规是什么? 防止人体受到伤害人体主要会受到那些危险的伤害 ? ∙电殛危险∙能量危险∙火灾危险∙结构及热源危险∙辐射危险∙化学危险何谓电殛危险 ? 因为有电流通过人体,只要有数毫安的电流,即可对正常健康人造成影响.一般而言, 在干燥情形下,小于40Vpeak(峰值）或60Vdc的电压, 通常视为不具危险电压.何謂能量危險 ?具有大電流或高電容線路上短路時, 有可能造成電弧放電或融化金屬. 因此, 即使是屬於低電壓線路, 也可能造成能量危險。

安规基础知识安规基础知识Document number：NOCG-YUNOO-BUYTT-UU986-1986UT安规基础知识灯具安规基础知识⼀、灯具防护等级分类灯具的分类⽅法很多，依照安全防护等级可以分为0类、I类、II类、III类。

1、0类灯具⼯作电压是⾼压，防触电保护采⽤基本绝缘，⽽⽆其他防触电保护措施的灯具。

此类灯具安全性能较差，⽬前欧美国家已不允许⽣产销售。

0类灯具⽆符号标识。

特征：⾼压、⽆接地线、单层绝缘。

2、I类灯具⼯作电压是⾼压，防触电保护采⽤单层绝缘基本绝缘外，还采⽤接地作为防触电保护的灯具。

I类灯具⽆符号标识，其内部可以包含有II类结构，即I类灯具内部分电⽓结构可以采⽤双绝缘的⽅式。

特征：⾼压、有接地、单层绝缘。

3、II类灯具⼯作电压是⾼压，防触电保护采⽤双层绝缘的灯具。

II类灯具⽤符号标识，其内部可以包含有III类结构。

特征：⾼压、⽆接地、双层绝缘。

4、III类灯具⼯作电压是安全电压的灯具。

III类灯具⽤符号标识。

特征：安全电压供电。

⼆、绝缘1、基本绝缘基本绝缘是灯具中⽤于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的⾼压测试。

灯具的结构应能保障正常⾮拆卸状态下基本绝缘不能被⼿（测试⼿）触摸到。

2、补充绝缘在基本绝缘基础上增加的⼀层绝缘，⽤于当基本绝缘失效时的防触电保护，补充绝缘必须要固定。

补充绝缘应能通过2U+1750V~的⾼压测试。

3、双层绝缘基本绝缘、补充绝缘同时合并在⼀起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。

双层绝缘应能通过4U+2750V~的⾼压测试。

4、单层绝缘单层绝缘就是指基本绝缘，其各⽅⾯要求与基本绝缘相同。

5、加强绝缘加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的⼀种单⼀绝缘体。

从其结构来看⼀般仅有⼀层，或由不能单独分割测量的多层组成。

加强绝缘与双层绝缘⼀样要能通过4U+2750V~的⾼压测试。

三、安全距离1、爬电距离爬电距离就是带电体与外露⾦属体或灯具外表⾯之间绝缘体内表⾯的总距离。

安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。

例如：中国——GB；国标即将于2002年由3C标志所取代。

长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。

日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。

美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。

故通常我们将安规分为两种（GS UL）。

GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。

而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。

中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。

二、安规的基本知识。

安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。

三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。

如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。

安规基础知识详解安规就是产品认证中对产品安全的要求，包含产品零件的安全的要求、组成成品后的安全要求。

安规其实是中国人自己的产物，国外一般会叫成regulatory。

什么是安规?安规最佳的英文解释应当是Production Compliance。

是指产品从设计到销售到终端用户，贯穿产品使用的整个寿命周期，相对于销售地的法律、法规及标准产品安全符合性。

这种产品安全符合性不仅仅包含了普通意义上的产品安全，同时还包括产品的电磁兼容与辐射、节能环保、食品卫生等等方面的要求。

她应当不仅仅是一种要求、一本标准、一张证书、一份测试报告所能取代或能说明的，更应该是贯穿了产品生命周期的一种产品安全责任和活动。

单纯地把安规理解为认证应当是片面的。

认证只是评估产品符合性的一种手段或过程，但是它不是必需的手段或过程。

这种符合性应当在产品设计之初予以考核，经过但不一定经过第三方通过测试，考察产品对相关法律、法规及标准的符合性，对可预见或不可预见的风险进行评估，确保使用者在使用过程中尽可能地避免出现预见或不可预见的人身伤害或财产损失。

安规通过模拟终端客户可能的使用方法，经过一系列的测试，考核产品在正常或非正常使用的情况下可能出现的电击、火灾、机械伤害、热伤害、化学伤害、辐射伤害、食品卫生等等危害，在产品出厂前通过相应的设计，予以预防。

此安规规范适用于输入电压低于600V的弱点类设备的PCB安规设计。

第一部分安规基础知识UL与VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.下面的安全件均需要有VDE and UL证书(如果到加拿大的机型还外加CUL证书)：1. 变压器(骨架、绝缘胶带、聚酯绝缘胶带)2. 滤波器(骨架、绝缘胶带、聚酯绝缘胶带)3. 光耦4. Y电容5. X电容6. PCB材质(并包括制板黄卡)7. 可燃性塑胶材质(包括前面板、电源板支撑胶柱、电源板绝缘PVC、保险管座、电源线插座VH-3等)8. 保险管9. 热缩套管10.大容量的电解电容.11.各类线材空间距离(clearance) / 电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

产品安规培训教材一、电器名词解释基本绝缘：加在带电部件上提供基本保护以防触电的绝缘.附加绝缘:不基本绝缘失效,为了对电击提供防护而对基本绝缘另外施加的独立绝缘系统。

双重绝缘:由基本绝缘和附加绝缘两种绝缘组成的绝缘。

加强绝缘：加在带电部件上的一种单一绝缘系统，它提供的防触电保护程度相当于双重绝缘。

爬电距离：沿着绝缘物表面测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

电气间隙：通过空气测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

控温器：一种热敏装置，其工作温度可以固定的或者是可调的.在正常工作期间,通过自动开闭电路，保持电路的或电器部件的温度在某个范围之内。

温度限制器：一种热敏装置，其工作温度可以是固定或可调的在正常工作期间,当被控制体的温度达到预定值时,便关完备电路或开启电路.电子元件：通过电子在真空、气体或半导体中运动而在理论上达到导电的元件。

额定电压:器具正常工作条件下运行时,其所考虑的那部分所承受的最高电压。

电子电路:至少装有一个电子元件的电路。

额定电流:由制造商为器具规定的电流。

二、电器分类1.0类电器：依靠基本绝缘来防止触电的电器.2.0I类电器：任何部分至少都是基本绝缘，并装有接地线端子，但具有不带接地导线的供电软线,而其插头则没有接地触点，不能插入有接地插孔的电器。

3.II类电器:防触电不仅依靠基本绝缘，而且具有附加的安全预防措施的电器。

例如：装有双重绝缘或加强绝缘，但没有接地保护或依赖于安装条件的可靠措施（依靠双重绝缘或加强绝缘防护触电的部件）。

4.III类电器：依靠安全超低电压供电来防止触电，而且不会在其中产生比安全超低电压高的电压之电器(两组超低42V，三相超低24V)。

三、室温下泄漏电流1.对O类、0I类和III类器具：施加1.06倍额定电压,泄漏电流应小于0。

5mA;2.对I类便携式器具: 施加1.06倍额定电压，泄漏电流应小于0.72mA;3.对I类驻立式电动器具：施加1.06倍额定电压，泄漏电流应小于3。
