k v真空断路器电气试验报
告
Prepared on 22 November 2020
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV备用001
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV备用002
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV郑飞线003
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV郑清线004
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV郑高线005
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV郑麻线006
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: 10kV #1电容器061
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
7.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
隔离(刀闸)车试验报告
安装位置: 35kV郑场变电站运行编号: 10kV分段隔离0101
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4. 交流耐压试验
5.试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
熔断器手车试验报告
安装位置: 35kV郑场变电站运行编号: 10kV 1段PT0514
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4. 交流耐压试验
5. 试验结论:合格
验执行标准:电气装置安装工程电气设备交接试验标准《GB 50150-2006》
试验负责人:试验人员:
试验日期:试验性质:交接试验
遵义江南能源供应有限责任公司电气试验报告
真空断路器试验报告
安装位置: 35kV郑场变电站运行编号: #1主变011
1.绝缘电阻测量
2. 开关回路电阻测量
3. 分、合闸线圈直流电阻测量
4.操作机构测量
5.动特性测量
6. 交流耐压试验
变 压 器 试 验 报 告 检测日期:2013.9.15 样品名称: 干式变压器 样品安装位置:津华苑海连大厦2#变电所 一、铭牌: 型号 SCB10—1250/10 额定容量 1250 KVA 相数 3 电压组合 10±2*2.5%/0.4KV 联接组号 Dyn11 阻抗电压 5.85 % 厂家 江苏兆盛电气有限公 司 出厂日期 2013.8.19 出厂序号 21307067 分接位置 电压(V) 电流(A) 1 10500 72.17 2 10250 3 10000 4 9750 5 9500 低压侧 400 1804.3 二、直流电阻测量: 温度:19℃ 湿度55% 分接开关位置 1 2 3 4 5 高压侧 AB (m Ω) 569.9 555.3 542.5 529.1 516.1 BC (m Ω) 569.2 554.7 542.0 528.6 515.6 AC (m Ω) 568.6 554.1 541.3 528.0 515.0 不平衡系数(%) 低压侧 an bn cn 不平衡系数(%) 测试值(m Ω) 0.346 0.339 0.349 注:1600KVA 及以下变压器各相间不平衡率小于4%;线间不平衡率小于2% 三、变比测定: 档位 计算变比 AB/ab(%) BC/bc(%) CA/ca(%) 1 26.250 -0.00 0.00 -0.04 2 25.625 -0.03 0.04 -0.05 3 25.000 0.06 0.10 0.01 4 24.375 0.04 0.03 0.01 5 23.750 0.03 0.08 0.04 注:变压器额定分接下电压比允许偏差不超过±0.5%;其它分接的电压比不得超过±1% 四、绝缘及交流耐压: 项 目 绝缘电阻(M Ω) 耐 压 试前 试后 电压 时间 / 高压对低压及地 2500 2500 35 kV 1min / 低压对高压及地 2500 2500 3 kV 1min / 注:交流耐压出厂值:高压对低压及地---35KV ;低压对高压及地---3KV
真空断路器试验规范 真空断路器试验项目及标准 1、辅助及控制回路交流耐压 试验方法 500V 兆辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或 欧表摇测1min 代替, 安全措施及注意事项 试验中回路中不应有其它工作进行,使用兆欧表测量后应充分放电, 试验标准 不应有击穿情况 2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻 试验方法 使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻,使用 1000V兆欧表测量绝缘电阻, 安全措施及注意事项 测量后应充分放电, 试验标准 1)绝缘电阻不低于1MQ。 2)直流电阻应符合制造厂规定 3、断路器整体和断口间绝缘电阻 试验方法 使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻,
安全措施及注意事项 1)试验时应记录环境温度。 2)测量后对所测回路进行放电, 试验标准 交接时、大修后:35kV 3000 M Q 10kV 1200 M Q 运行中:35kV 1000 M Q 10kV 300 M Q 4、导电回路电阻 试验方法 将断路器合闸,将导电回路测试仪试验线接至断路器一次接线端上,电压线接在内侧,电流线接在外侧。如采用直流压降法测量,则电流应不小于100A;安全措施及注意事项 接线时应和注意保持与带电设备距离; 试验标准 导电回路电阻数值应符合制造厂的规定 5、合、分闸时间及同期性及合闸弹跳时间 试验方法 1)将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中,用试验接线将断路器一次各断口的引线接入测试仪的时间通道。 2)将可调直流电源调至额定操作电压,通过控制断路器特性测试仪,对真空断路器进行分、合操作,得出是各相合、分闸时间及合闸弹跳时间。三相合闸时间中的最大值与最小值之差即为合闸不同期;三相分闸时间中的最大值与最小值之差即为分闸不同期。 3)试验时也可采用站内直流电源作为操作电源;对于电磁操作机构,应将合闸合
四川大学电气信息学院 实验报告书 课程名称:电机学 实验项目:三相变压器的空载及短路实验专业班组:电气工程及其自动化105,109班实验时间:2014年11月21日 成绩评定: 评阅教师: 电机学老师:曾成碧 报告撰写:
一、实验目的: 1 用实验方法求取变压器的空载特性和短路特性。 2 通过空载及短路实验求取变压器的参数和损耗。 3 计算变压器的电压变化百分率和效率。 4掌握三相调压器的正确联接和操作。 5 复习用两瓦特法测三相功率的方法。 二.思考题的回答 1.求取变压器空载特性外施电压为何只能单方向调节?不单方向调节会出现什么问题? 答:因为当铁磁材料处于交变的磁场中时进行周期性磁化时存在磁滞现象。如果不单方向调节变压器外施电压,磁通密度并不会沿原来的磁化曲线下降,所以会影响实验结果的准确性。 2.如何用实验方法测定三相变压器的铜、铁损耗和参数?实验过程中作了哪些假定? 答:变压器的空载实验中认为空载电流很小,故忽略了铜耗,空载损耗近似等于变压器铁耗Fe P P ≈0,同时忽略了绕组的电阻和漏抗。空载时的铁耗可以直接用两瓦特法测得,根据公式2 003/I P r m ≈可以求得励磁电阻,由003/I U Z m ≈可以求得励磁阻抗,由2 2 k m m r Z X -=可以求得励磁电抗值。 在变压器的短路实验中,由于漏磁场分布十分复杂,故在T 形等效电路计算时,可取k x x x 5.0'21==σσ,且k r r r 5.0'21==。同时由于外加电压低,忽略了铁耗,故假设短路损耗等于变压器铜耗。短路损耗k P 可直接由两瓦特法测得,有公式k k k I P r 2/=可得k r ,k k k I U Z 3/=,故k k k r Z x 22-=。 3.空载和短路实验中,为减小测量误差,应该怎样联接电压接线?用两瓦特表法测量三相功率的原理。 答:变压器空载实验中应当采用电流表内接法。因为空载实验测量的是励磁阻抗,阻抗值较大,若采用电流表外接法,电压表会有明显的分流作用,从而产生较大的误差。 变压器短路实验应当采用电流表外接法。因为短路实验中测量的是漏阻抗,
实验一高压真空断路器动作特性测试 一、实验目的 1.熟悉12kV真空断路器的技术参数以及认识其内部结构。 2.掌握其储能、合闸、分闸操作过程。 3.利用断路器动特性分析仪测量得到合闸、分闸的相关数据。 二、主要实验设备 (VS1)型户内高压真空断路器4台 断路器动特性分析仪 3.旋转传感器 三、实验方法 VS1(ZN63A)型户内高压真空断路器(以下简称断路器)是用于12KV电力系统中的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。由于真空断路器的特殊优越性,尤其适用于要求额定工作电流的频繁操作或多次开断短路电流的场所。 断路器采用操动机构与断路器本体一体式设计,既可作固定安装单元,也可配置专用推进机构,组成手车单元使用。 1.真空断路器的技术参数和内部结构 主要规格及技术参数见下表。
操动机构为平面布置的弹簧操动机构,具有手动储能和电动储能,操动机构置于灭弧室前的机箱内,机箱被四块中间隔板分成五个装配空间,其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分,断路器将灭弧室与操动机构前后布置组成统一整体,即采用整体型布置,这种结构设计,可使操作机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间传动环节,降低了能耗和噪声,使断路器的操作性能更为可靠,断路器既可装入手车式开关柜,也可装入固定式开关柜(具体参见图1、图2)。
2.实验步骤与内容 (1)掌握断路器的储能、合闸、分闸操作过程。 1)储能操作:使用摇把插入手动储能孔中逆时针摇动带动链轮传动系统运动,链轮转动时带动储能轴跟随转动,并通过拐臂拉伸合闸弹簧进行储能。到达储能位置时,框架上的限位杆压下滑块使储能轴与链条传动系统脱开,储能保持掣子顶住滚轮保持储能位置,同时储能轴上连板带动储能指示牌翻转显示“已储能”标记,此时断路器处于合闸准备状态。 2)合闸操作:用手按下“合闸”按钮使储能保护轴转动,使掣子松开滚轮,合闸弹簧收缩同时通过拐臂使储能轴和轴上的凸轮转动,凸轮又驱动连杆机构带
真空断路器试验报告 Prepared on 22 November 2020
20BH04#1脱硫低压干式变压器柜真空断路器 试验报告 1、铭牌试验日期:2009年09月18日 2、绝缘电阻测定:用2500VMΩ表 3、直流电阻测定:用QJ44电桥单位:μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位:ms 6、分、合闸线圈的检查 7、外观及机械特性检查
8、试验结果 技术负责人:试验人: 20BH03#2增压风机真空断路器 试验报告 1、铭牌试验日期:2009年09月18日 2、绝缘电阻测定:用2500VMΩ表 3、直流电阻测定:用QJ44电桥单位:μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位:ms
6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人:试验人: 10BH03#1增压风机真空断路器 试验报告 1、铭牌试验日期:2009年09月18日 2、绝缘电阻测定:用2500VMΩ表 3、直流电阻测定:用QJ44电桥单位:μΩ℃ 4、交流耐压试验
5、断路器动作时间测量单位:ms 6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人:试验人: 10BH04#1脱硫低压干式变压器柜真空断路器 试验报告 1、铭牌试验日期:2009年09月18日 2、绝缘电阻测定:用2500VMΩ表
3、直流电阻测定:用QJ44电桥单位:μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位:ms 6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人:试验人: 10BH02母联柜真空断路器 试验报告
变压器实验报告汇总
四川大学电气信息学院 实验报告书 课程名称:电机学 实验项目:三相变压器的空载及短路实验专业班组:电气工程及其自动化105,109班实验时间:2014年11月21日 成绩评定: 评阅教师: 电机学老师:曾成碧 报告撰写:
一、实验目的: 1 用实验方法求取变压器的空载特性和短路特性。 2 通过空载及短路实验求取变压器的参数和损耗。 3 计算变压器的电压变化百分率和效率。 4掌握三相调压器的正确联接和操作。 5 复习用两瓦特法测三相功率的方法。 二.思考题的回答 1.求取变压器空载特性外施电压为何只能单方向调节?不单方向调节会出现什么问题? 答:因为当铁磁材料处于交变的磁场中时进行周期性磁化时存在磁滞现象。如果不单方向调节变压器外施电压,磁通密度并不会沿原来的磁化曲线下降,所以会影响实验结果的准确性。 2.如何用实验方法测定三相变压器的铜、铁损耗和参数?实验过程中作了哪些假定? 答:变压器的空载实验中认为空载电流很小,故忽略了铜耗,空载损耗近似等于变压器铁耗Fe P P ≈0,同时忽略了绕组的电阻和漏抗。空载时的铁耗可以直接用两瓦特法测得,根据公式2 003/I P r m ≈可以求得励磁电阻,由003/I U Z m ≈可以求得励磁阻抗,由2 2 k m m r Z X -=可以求得励磁电抗值。 在变压器的短路实验中,由于漏磁场分布十分复杂,故在T 形等效电路计算时,可取k x x x 5.0'21==σσ,且k r r r 5.0'21==。同时由于外加电压低,忽略了铁耗,故假设短路损耗等于变压器铜耗。短路损耗k P 可直接由两瓦特法测得,有公式k k k I P r 2/=可得k r ,k k k I U Z 3/=,故k k k r Z x 22-=。 3.空载和短路实验中,为减小测量误差,应该怎样联接电压接线?用两瓦特
真空断路器试验作业指导书 一范围 本作业指导书适用于真空断路器试验作业,包括交接验收试验、预防性试验。大修后试验项目的引用标准、仪器设备要求、作业程序和作业方法、试验结果判断方法和试验注意事项等。该试验的目的是判定真空断路器的情况,能否投入使用或继续使用。制定本指导书的目的是规范试验操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。 二规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书, 然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新 版本。凡不注日期的引用文件,其最新版本适用于本作业指导书。 GB 1984 交流高压断路器 JB 3855 3.6~40.5kV 户内交流高压断路器 GB 50150 电气装置安装工程电气设备交接试验标准 三安全措施 为保证人身和设备安全,在进行绝缘电阻测量后应对试品充分放电;在进行交流耐压试验等高电压试验时,要求必须在试验设备及试品周围设围栏并有专人监护,负责升压的人要随时注意周围的情况,一旦发现异常应立刻断开电源停止试验,查明原因并排除后方可继续试验。 四工作程序 4.1 试验项目 真空断路器试验包括以下试验项目: a)真空断路器整体和断口间绝缘电阻; b)导电回路电阻; c)合、分闸时间及同期性及合闸弹跳时间; d)合分闸速度及分闸反弹幅值; e)灭弧室的触头开距及超行程; f)合闸接触器及合、分闸电磁铁的最低动作电压; g)断路器主回路对地、断口间及相间交流耐压。 4.2 试验方法及主要设备要求 4.2.1 真空断路器整体和断口绝缘电阻 4.2.1.1 使用仪器 测量真空断路器整体和断口间绝缘电阻使用2500V 兆欧表。 4.2.1.2 试验结果判断依据 a)对整体绝缘电阻参照制造厂规定或自行规定。
单相变压器实验报告 学院:电气工程学院 班级:电气1204班 姓名:卞景季 学号: 12291099 组号: 22
一、实验目的 通过空载和短路实验测定变压器的变比和参数。 通过负载实验测取变压器的运行特性。 二、实验预习 1、变压器的空载和短路实验有什么特点?实验中电源电压一般加在哪一方较合适? 答:空载试验的电压一般加在低压侧,因为低压侧电压低,电流大,方便测量。短路试验就是负载实验,高压加额定电流,低压短路,得到试验数据。 2、在空载和短路实验中,各种仪表应怎样联接才能使测量误差最小? 答:在量程围,按实验要求电流表串联、电压表并联、功率表串联(同相端短接)。 3、如何用实验方法测定变压器的铁耗及铜耗。 答:空载实验所测得的功率为铁耗,短路实验所测得的功率为铜耗。 三、实验项目 1、空载实验 测取空载特性U0=f(I0),P0=f(U0) , cosφ0=f(U0)。 2、短路实验 测取短路特性U K=f(I K),P K=f(I K), cosφK=f(I K)。 四、实验方法 1、实验设备 2、屏上排列顺序 D33、DJ11、D32、D34-3、D51、D42、D43
图3-1 空载实验接线图 3、空载实验 (1)在三相调压交流电源断电的条件下,按图3-1接线。被测变压器选用三相组式变压器DJ11中的一只作为单相变压器,其额定容量P N=77V·A,U1N/U2N=220/55V,I1N/I2N=0.35/1.4A。变压器的低压线圈a、x接电源,高压线圈A、X开路。 (2)选好所有测量仪表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底,即将其调到输出电压为零的位置。 (3)合上交流电源总开关,按下“启动”按钮,便接通了三相交流电源。调节三相调压器旋钮,使变压器空载电压U0=1.2U N,然后逐次降低电源电压,在1.2~0.3U N的围,测取变压器的U0、I0、P0。 (4)测取数据时,U=U N点必须测,并在该点附近测的点较密,共测取数据7-8组。记录于表3-1中。 (5)为了计算变压器的变比,在U N以下测取原方电压的同时测出副方电压数据也记录于表3-1中。 4、短路实验 (1)按下控制屏上的“停止”按钮,切断三相调压交流电源,按图3-2接线(以后每次改接线路,都要关断电源)。将变压器的高压线圈接电源,低压线圈直接短路。 图3-2 短路实验接线图 (2)选好所有测量仪表量程,将交流调压器旋钮调到输出电压为零的位置。
真空断路器试验规范精 编 Document number:WTT-LKK-GBB-08921-EIGG-22986
真空断路器试验规范 真空断路器试验项目及标准 1、辅助及控制回路交流耐压 试验方法 辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或500V兆欧表摇测1min代替, 安全措施及注意事项 试验中回路中不应有其它工作进行,使用兆欧表测量后应充分放电, 试验标准 不应有击穿情况 2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电 阻 试验方法 使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻,使用1000V兆欧表测量绝缘电阻, 安全措施及注意事项 测量后应充分放电, 试验标准 1)绝缘电阻不低于1MΩ。 2)直流电阻应符合制造厂规定 3、断路器整体和断口间绝缘电阻
试验方法 使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻, 安全措施及注意事项 1)试验时应记录环境温度。 2)测量后对所测回路进行放电, 试验标准 交接时、大修后:35kV 3000 MΩ 10kV 1200 MΩ运行中:35kV 1000 MΩ 10kV 300 MΩ 4、导电回路电阻 试验方法 将断路器合闸,将导电回路测试仪试验线接至断路器一次接线端上,电压线接在内侧,电流线接在外侧。如采用直流压降法测量,则电流应不小于100A; 安全措施及注意事项 接线时应和注意保持与带电设备距离; 试验标准 导电回路电阻数值应符合制造厂的规定 5、合、分闸时间及同期性及合闸弹跳时间 试验方法
1)将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中,用试验接线将断路器一次各断口的引线接入测试仪的时间通道。 2)将可调直流电源调至额定操作电压,通过控制断路器特性测试仪,对真空断路器进行分、合操作,得出是各相合、分闸时间及合闸弹跳时间。三相合闸时间中的最大值与最小值之差即为合闸不同期;三相分闸时间中的最大值与最小值之差即为分闸不同期。 3)试验时也可采用站内直流电源作为操作电源;对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路 安全措施及注意事项 1)试验时也可采用站内直流电源作为操作电源;对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路。 2)采用外接直流电源时,应防止串入站内运行直流系统 试验标准 1)合、分闸时间与合、分闸不同期应符合制造厂的规定。 2)合闸弹跳时间除制造厂另有规定外,应不大于2ms 6、合闸接触器及合、分闸电磁铁的最低动作电压
实验报告 课程名称: 电机与拖动指导老师: 实验名称:单相变压器同组学生姓名:刘雪成李文鑫 一、实验目得与要求(必填)????二、实验内容与原理(必填) 三、主要仪器设备(必填)??????四、操作方法与实验步骤 五、实验数据记录与处理??六、实验结果与分析(必填) 七、讨论、心得 一、实验目得 1.通过空载与短路实验测定变压器得变比与参数。 2.通过负载实验测取变压器得运行特性。 二、预习要点 1.变压器得空载与短路实验有什么特点?实验中电源电压一般加在哪一方较合适? 2。在空载与短路实验中,各种仪表应怎样联接才能使测量误差最小? 3.如何用实验方法测定变压器得铁耗及铜耗。 三、实验项目 1.空载实验 测取空载特性U0=f(I0),P0=f(U0)。 2.短路实验 测取空载特性UK=f(I K),P K=f(UK)。 3.负载实验 (1)纯电阻负载 保持U1=U1N, cosφ2=1得条件下,测取U2=f(I2)。 四、实验线路及操作步骤 1、空载试验 实验线路如图3-1所示,被试变压器选用DT40三相组式变压器,实验用其中得一相,其额定容量PN=76W,U1N/ U2N=220/55V,I1N/I2N=0。345/1。38A.变压器得低压线圈接电源,高压线圈开路。接通电源前,选好所有电表量程,将电源控制屏DT01得交流电源调压旋钮调到输出电压为零得位置,然后打开钥匙开头,按下DT01面板上“开”得按钮,此时变压器接入交流电源,调节交流电源调压旋钮,使变压器空载电压U0=1.2 UN,然后,逐次降低电源
电压,在1。2~0.5U N得范围内,测取变压器得U0、I0、P0共取6-7组数据,记录于表2-1中,其中U=U N得点必测,并在该点附近测得点应密些。为了计算变压器得变化,在U N以下测取原方电压得同时,测出副方电压,取三组数据记录于表3-1中.
真空断路器电气试验-民熔 真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。

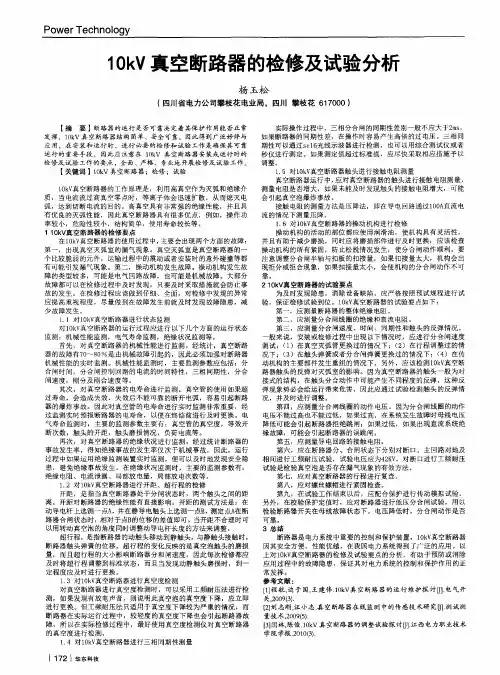

真空断路器电气试验 真空断路器的试验项目,应包括下列内容: 1 .测量绝缘电阻; 2 .测量每相导电回路的电阻; 3 .交流耐压试验; 4 .测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸时触头的弹跳时间; 5 .测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻; 6 .断路器操动机构的试验。 试验分类: 其中测量绝缘电阻;分、合闸线圈及合闸接触器线圈的绝缘电阻和交流耐压试验属于电气特性试验。测量断路器导电回路的电阻;主触头的分、合闸时间,测量分、合闸的同期性,测量合闸时触头的弹跳时间;分、合闸线圈及合闸接触器线圈的直流电阻;断路器操动机构的试验属于机械特性试验。
一、测量绝缘电阻值整体和端口绝缘电阻值测量,应参照制造厂规定;绝缘拉杆的绝缘电阻值测试电阻值在常温下应不小于下列数值:交接时>1.2GΩ,大修时>1.0GΩ,预试时>0.3GΩ测量绝缘电阻值
二、测量导电回路电阻每相导电回路的电阻值测量,宜采用电流不小于100A的直流压降法。测试结果应符合产品技术条件的规定。 630A的不大于60微欧;1250A的不大于55微欧;1600A-2000A的不大于45微欧;2500A以上的不大于35微欧。ABB VD4真空开关,制造厂规定:单位μΩ50≤630A;44≤1250A;35≤1600~2000A;25≤2500A以上。测试导电回路电阻交流耐压试验应在断路器合闸及分闸状态下进行交流耐压试验。当在合闸状态下进行时,试验电压应符合《电力设备交接与预防性试验规程》的规定。当在分闸状态下进行时,真空灭弧室断口间的试验电压应按产品技术条件的规定,试验中不应发生贯穿性放电。
12.0.1 真空断路器的试验项目,应包括下列内容: 1 测量绝缘电阻; 2 测量每相导电回路的电阻; 3 交流耐压试验; 4 测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸时触头的弹跳时间; 5 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻; 6 断路器操动机构的试验。 12.0.2 测量绝缘电阻值, 1 整体绝缘电阻值测量,应参照制造厂规定; 2 绝缘拉杆的绝缘电阻值,在常温下不应低于表10.0.2的规定。 12.0.3 每相导电回路的电阻值测量,宜采用电流不小于100A的直流压降法。测试结果应符合产品技术条件的规定。 12.0.4 应在断路器合闸及分闸状态下进行交流耐压试验。当在合闸状态下进行时,试验电压应符合表10.0.5的规定。当在分闸状态下进行时,真空灭弧室断口间的试验电压应按产品技术条件的规定,试验中不应发生贯穿性放电。 12.0.5 测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸过程中触头接触后的弹跳时间,应符合下列规定: 1 合闸过程中触头接触后的弹跳时间,40.5kV以下断路器不应大于2ms。40.5kV及以上断路器不应大于3ms; 2 测量应在断路器额定操作电压及液压条件下进行; 3 实测数值应符合产品技术条件的规定。 12.0.6 测量分、合闸线圈及合闸接触器线圈的绝缘电阻值,不应低于10MΩ;直流电阻值与产品出厂试验值相比应无明显差别。 12.0.7 断路器操动机构的试验,应按本标准第10.0.12 条的有关规定进行。 13 六氟化硫断路器
13.0.1 六氟化硫(SF6) 断路器试验项目,应包括下列内容: 1 测量绝缘电阻; 2 测量每相导电回路的电阻; 3 交流耐压试验; 4 断路器均压电容器的试验; 5 测量断路器的分、合闸时间; 6 测量断路器的分、合闸速度; 7 测量断路器主、辅触头分、合闸的同期性及配合时间; 8 测量断路器合闸电阻的投入时间及电阻值; 9 测量断路器分、合闸线圈绝缘电阻及直流电阻; 10 断路器操动机构的试验; 11 套管式电流互感器的试验; 12 测量断路器内 SF6 气体的含水量; 13 密封性试验; 14 气体密度继电器、压力表和压力动作阀的检查。 13.0.2 测量断路器的绝缘电阻值:整体绝缘电阻值测量,应参照制造厂规定。 13.0.3 每相导电回路的电阻值测量,宜采用电流不小于100A的直流压降法。测试结果应符合产品技术条件的规定。 13.0.4 交流耐压试验,应符合下列规定: 1 在SF6 气压为额定值时进行。试验电压按出厂试验电压的 80%; 2 110kV以下电压等级应进行合闸对地和断口间耐压试验; 3 罐式断路器应进行合闸对地和断口间耐压试验;
电力变压器试验报告装设地点:幸福里小区运行编号:14#箱变试验日期: 试验性质:交接天气:晴温度:36 ℃ 相对温度: 一、设备型号: 二、试验项目: 3、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人: 六、试验人员: 七、备注: 电力变压器试验报告 装设地点:幸福里小区运行编号:15#箱变试验日期: 试验性质:交接天气:晴温度:36 ℃ 相对温度: 一、设备型号:
二、试验项目: 6、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人: 六、试验人员: 七、备注: 电力变压器试验报告 装设地点:幸福里小区运行编号:4#箱变试验日期: 试验性质:交接天气:晴温度:36 ℃ 相对温度: 一、设备型号: 二、试验项目:
9、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人: 六、试验人员: 七、备注: 电力变压器试验报告 装设地点:幸福里小区运行编号:4#箱变试验日期: 试验性质:交接天气:晴温度:36 ℃ 相对温度: 一、设备型号: 二、试验项目: 12、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格
真空断路器试验方法 一.测量绝缘电阻 ※在《电气设备预防性试验规程》中,断路器的整体绝缘电阻未做具体规定,可与出厂值及历年试验结果或同类型的断路器作比较来判断。 ※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ ※在《进网作业电工培训材料》中,有机物拉杆绝缘电阻允许值如下: 有机物拉杆绝缘电阻的允许值MΩ ※在《电气设备预防性试验规程》中,有机物拉杆绝缘电阻允许值如下: 有机物拉杆绝缘电阻的允许值MΩ 2500V兆欧表 2.步骤 ⑴断开断路器的外侧电源开关; ⑵验证确无电压; ⑶分别摇测A对地、A断口;B对地、B断口;C对地、C断口的绝缘值,并记录; ⑷分别摇测A对B;B对C;C对A的绝缘值,并记录; 二.测量导电回路及各线圈的直流电阻 ※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较,应无明显差别。 ※常见断路器每相导电回路电阻标准(参考值)如下表。 断路器每相导电回路电阻标准(参考值)
※ mV表的连线不应超过该表规定的电阻值,且应接于靠近触头侧 ⑴断开断路器各侧电源; ⑵连续跳合几次开关; ⑶合上K; ⑷先调好电流值,再接通mV表; ⑸测量3次,求取平均值。 2.平衡电桥法(电桥用法见《进网作业电工培训教材》P320 ※测量时,电压引线尽量靠近触头侧;电流引线在电压线外侧,宜分开不宜重叠※直流双臂电桥法:1~10-5Ω及以下
⑴断开断路器各侧电源; ⑵连续跳合几次开关; ⑶连线; ①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接 ②靠近被测电阻的一对线接到电桥的电位端钮; ③被测电阻的外侧的一对线接到电桥的电流端钮; ⑷测量要尽快,因为测量工作电流较大。 三.交流耐压 ※导电部分对地耐压,在合闸状态下进行 ※断口耐压,在分闸状态下进行 ※若三相在同一箱体中,在进行一相试验时,非被试验相应与外壳一起接地 断路器交流耐压试验电压标准 1.工具选择 Bs试验变压器; R1保护电阻; R2限流、阻尼电阻; G保护间隙(球隙); A电流表; V电压表; LH电流互感器; Bx被试变压器 2.试验接线图 被试变压器各绕组短接,非被试绕组均短接接地。
绝缘油质试验报告 试验单位郝滩变试验原因送检委托日期2015年10月30日 名称项目330kV主变(#3主变) 杂质无 游离碳无 水份mg/L 9.2 酸价KOH毫克/克油0.008 水溶性酸PH 5.4 闪点℃148 介损tg?20℃ 90℃ 1.22% 击穿电压(kV) I 69 II 68 III 70 IV 69 V 68 VI 69 平均68.8 结论合格 审核:秦勤试验:江涛
充油电器设备油中溶解气体色谱分析报告 委托单位郝滩变分析原因送检取样日期2015年10月30日样品说明分析日期2015年10月30日 项目 分析结果ul/l 设备名称330kV主变(#3主变) 氢H20 氧O2/ 一氧化碳CO 2 二氧化碳CO2141 甲烷CH40.56 乙烷C2H60 乙烯C2H40 丙烷C3H8/ 乙炔C2H20 丙烯C3H6/ 总烃(C1+C2) 0.56 结论正常 备注 审核:秦勤试验:江涛
绝缘油质试验报告 试验单位郝滩变试验原因送检委托日期2015年12月19日 名称项目330kV主变 (#2主变试验后) 330kV主变 (#3主变试验后) 杂质无无 游离碳无无 水份mg/L 9.1 9.2 酸价KOH毫克/克油0.008 0.008 水溶性酸PH 5.4 5.4 闪点℃148 147 介损tg?20℃ 90℃ 1.21% 1.20% 击穿电压(kV) I 70 68 II 67 69 III 70 70 IV 69 68 V 71 70 VI 69 69 平均69.3 69 结论合格合格 审核:秦勤试验:江涛
充油电器设备油中溶解气体色谱分析报告 委托单位郝滩变分析原因送检取样日期2015年12月18日样品说明分析日期2015年12月18日 项目 分析结果ul/l 设备名称 330kV主变 (#2主变试验后) 330kV主变 (#3主变试验后) 氢H20 0 氧O2/ / 一氧化碳CO 2 2 二氧化碳CO2139 142 甲烷CH40.54 0.56 乙烷C2H60 0 乙烯C2H40 0 丙烷C3H8/ / 乙炔C2H20 0 丙烯C3H6/ / 总烃(C1+C2) 0.54 0.56 结论正常正常 备注 审核:秦勤试验:江涛
试验前准备工作安排: 仪器仪表及试验设备的准备: 危险点分析:
安全措施:
真空断路器的试验项目,应包括下列内容: 一、测量断路器的绝缘电阻; 有机物绝缘拉杆的绝缘电阻标准 应在断路器合闸及分闸状态下分别进行绝缘电阻测量 绝缘电阻测量的操作步骤:在整个绝缘电阻测试过程中要注意以下操作过程: (1)正确使用绝缘电阻表的三个端子,必须使E端接地、L端接火线、G端接屏蔽; (2)在空气环境温度及相对湿度较高、外绝缘表面泄露电流严重的情况下,应使用绝缘电阻表的屏蔽端子而使外绝缘表面屏蔽(在试验环境湿度大于80%时,测量时必须加屏蔽); (3)每次试验应选用合适的的绝缘电阻表,使用合适的试验电压。 (4)试验间断和结束时,必须先对被试品放电接地后才能拆除高压引线,进行改线或拆线; (5)手握放电棒位子必须在放电棒握手部位(40cm+70cm)处; (6)放电时先经电阻放电,再直接放电接地; (7)对有电源开关的绝缘电阻测试仪,测试时应先合电源开关后合测试键;测试结束先关测试键后关电源开关; (8)测试结束一定要记录绝缘电阻值、吸收比、极化指数数据;
(9)对带电池电压显示的绝缘电阻测试仪,开机后要先检查电池电压是否符合仪器使用要求。 二、测量每相导电回路的电阻; 测量每相导电回路的电阻值及测试方法,应符合产品技术 条件的规定。初值差<30% 为什么规程规定必须用至少100A直流电流来检测开关回路电阻? 1、由于开关触头之间存在氧化膜,如果用较小的电流检测,由 于氧化膜的影响测试结果一般偏大很多,但氧化膜在大电流下 是能被击穿的,理论上,测试电流只要不超过额定电流,应该 是越大越好,但规程在制定的时候考虑到当时国内相关仪器的 生产水平,作出了不得小于100A电流的规定。 2、由于断路器接触电阻很小,只有用很高的电流检测,才能保 证一定的精度,抗干扰能力也越强。 测量目的: 断路器导电回路接触良好是保证断路器安全运行的一个重要条 件,导电回路电阻增大,将使触头发热严重、造成弹簧退火、 触头周围绝缘零件烧损。特别是在短路电流通过时。因此,导 电回路电阻测量对开关设备来说一个非常重要的试验项目。 测量步骤: ⑴断开断路器一侧的接地开关或接地线。 ⑵将断路器进行电动合闸(全电压)。 ⑶清除被试断路器接线端子接触面的油漆及金属氧化层,进行
专业:电子信息工程: 实验报告 课程名称:电机与拖动指导老师:卢琴芬成绩: 实验名称:单相变压器同组学生姓名:刘雪成李文鑫 一、实验目的和要求(必填)二、实验内容和原理(必填) 三、主要仪器设备(必填)四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得 一、实验目的 1.通过空载和短路实验测定变压器的变比和参数。 2.通过负载实验测取变压器的运行特性。 二、预习要点 1.变压器的空载和短路实验有什么特点?实验中电源电压一般加在哪一方较合适? 2.在空载和短路实验中,各种仪表应怎样联接才能使测量误差最小? 3.如何用实验方法测定变压器的铁耗及铜耗。 三、实验项目 1.空载实验 测取空载特性U0=f(I0), P0=f(U0)。 2.短路实验 测取空载特性U K=f(I K), P K=f(U K)。 3.负载实验 (1)纯电阻负载 保持U1=U1N, cos φ2=1的条件下,测取U2=f(I2)。 四、实验线路及操作步骤 1.空载试验 实验线路如图3-1所示,被试变压器选用DT40三相组式变压器,实验用其中的一相,其 额定容量P N=76W,U1N/ U2N=220/55V,I1N/I2N=0.345/1.38A。变压器的低压线圈接电源, 高压线圈开路。接通电源前,选好所有电表量程,将电源控制屏DT01的交流电源调压旋钮 调到输出电压为零的位置,然后打开钥匙开头,按下DT01面板上“开”的按钮,此时变压
器接入交流电源,调节交流电源调压旋钮,使变压器空载电压U0=1.2 U N,然后,逐次降低电源电压,在1.2~0.5U N的范围内,测取变压器的U0、I0、P0共取6-7组数据,记录于表2-1中,其中U=U N的点必测,并在该点附近测的点应密些。为了计算变压器的变化,在U N以下测取原方电压的同时,测出副方电压,取三组数据记录于表3-1中。 图3-1 空载实验接线图 COSφ2=1 U1= U N= 220 伏 2.短路实验:
电力变压器试验报告 装设地点:幸福里小区运行编号:14#箱变试验日期:2013.07.25 试验性质:交接天气:晴温度:36 ℃ 相对温度: 二、试验项目: 3、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人: 六、试验人员: 七、备注:
电力变压器试验报告 装设地点:幸福里小区运行编号:15#箱变试验日期:2013.07.25 试验性质:交接天气:晴温度:36 ℃ 相对温度: 一、设备型号: 二、试验项目: 6、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人: 六、试验人员:
七、备注: 电力变压器试验报告 装设地点:幸福里小区运行编号:4#箱变试验日期:2013.07.25 试验性质:交接天气:晴温度:36 ℃ 相对温度: 二、试验项目: 9、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人:
六、试验人员: 七、备注: 电力变压器试验报告 装设地点:幸福里小区运行编号:4#箱变试验日期:2013.07.25 试验性质:交接天气:晴温度:36 ℃ 相对温度: 二、试验项目: 12、交流耐压试验: 交流耐压:38 KV 时间:60 S 结论:合格 三、试验结论:合格 四、试验仪器及编号:BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表
k V真空断路器交接试验 Revised by Chen Zhen in 2021
35kV真空断路器交接试验 一试验项目 1测量绝缘电阻; 2测量每相导电回路的电阻; 3测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻; 4机械特性试验; 5交流耐压试验; 1 绝缘电阻的测量 在断路器合闸状态下,采用2500V兆欧表,检查导电回路对地绝缘。 在断路器分闸状态下,采用2500V兆欧表,检查各断口间的绝缘以及内部灭弧室是否受潮或烧伤。 如果绿色指示灯亮,读绿灯那一栏;红色指示灯亮,读红灯那一栏。 试验完毕后,将测试电路对地放电。记录数据。 2测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻和线圈的直流电阻 采用1000V兆欧表测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻,其值一般不低于10MΩ。 测量断路器分、合闸线圈及合闸接触器线圈的直流电阻,其值与出厂值相比应无明显差别,并符合制造厂规定。 3导电回路电阻的测量 测试线有红色和黑色,一组粗线,一组细线,与仪器连接处注意保持颜色一致。将断路器合闸,将导电回路测试仪试验线接至断路器一次接线端上,电压线接在内侧,电流线接在外侧。如采用直流压降法测量,则电流应不小于100A。在升流和测量过程中,电流没有退下之前,不能打开电流钳。三相的数值不能超过10%。 4开关特性测试 分闸不同期不大于2ms,合闸不同期不大于3ms。 合闸弹跳时间不应大于3ms。
分闸反弹幅值不大于触头开距的20%。 控制电压数值为额定电压85%~110%时,断路器应可靠合闸和分闸。 采用直流操作控制,操作控制电压为额定电压的80%~110%时,断路器应可靠合闸;为额定电压的65%~120%时,断路器应可靠分闸。此外,当操作控制电压在额定电压的30%以下时,断路器应不能分闸。 将断路器特性测试仪的合、分闸和储能控制线分别接入断路器二次控制线中,用试验接线将断路器一次上口的引线接入测试仪的时间通道。下口用短接线封到一块。 将可调电源调至额定操作电压,通过控制断路器特性测试仪,对真空断路器进行分、合操作,得出是各相合、分闸时间及合闸弹跳时间。打印数值。 合分闸速度及分闸反弹幅值 本项试验可结合断路器合、分闸时间试验同时进行,将测速传感器可靠固定,并将传感器运动部分牢固连接至断路器机构的速度测量运动部件上。利用断路器特性测试仪进行断路器合、分操作,根据所得的时间-行程特性求得合、分闸速度以及分闸反弹幅值。打印数值。 低跳、低合测试 进入断路器特性测试仪界面,选特殊试验,选低跳或低合试验,设置好电压,开关动作后记录电压值。 5交流耐压试验 辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或2500V兆欧表摇测 1min代替。

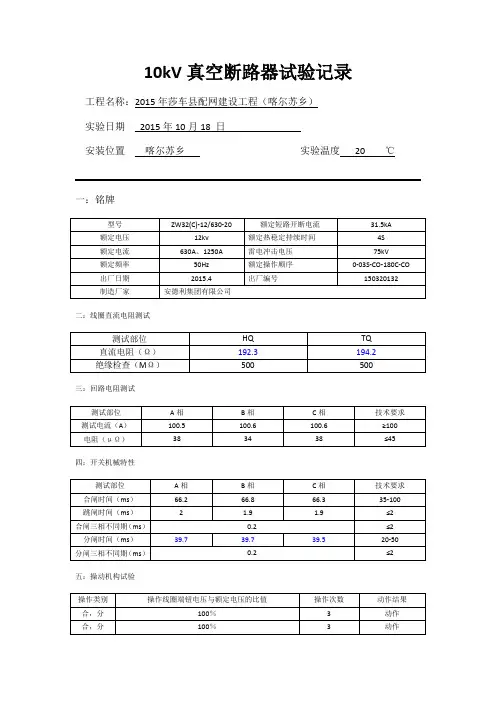

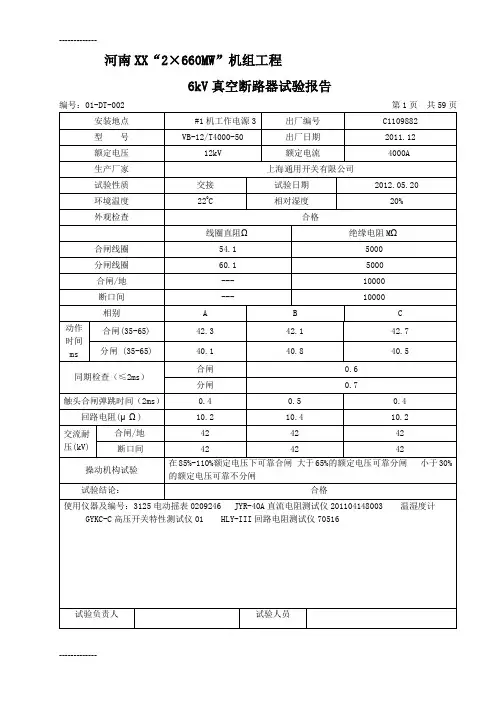

真空断路器试验报告 安装位置: 短路开关电流:31.5KA 工频耐受电压:42 雷电冲击电压:75KV 额定电流:630A 额定电压:12KV 试验依据:电气装置安装工程电气设备交接试验标准(GB50150-2006) 试验项目及结果 1、绝缘检查: 使用仪器:3125电子摇表(2500V 0-100GΩ) A B C 相别 耐压前耐压后耐压前耐压后耐压前耐压后整体绝缘电阻(MΩ) >2500 >2500 >2500 >2500 >2500 >2500 断口绝缘电阻(MΩ) >2500 >2500 >2500 >2500 >2500 >2500 2、导电回路电阻测试: 使用仪器:JYL回路电阻测试仪 相别技术要求 A B C 接触电阻(μΩ) ≤55 44.07 42.25 46.56 3、断路器特性试验: 使用仪器:HDKC-600断路器动特性测试仪 试验结果 序号试验项目技术要求 A B C 1 合闸弹跳时间≤2ms 0.4 0.1 0.2 2 三相触头合闸同期性≤2ms 1.1 3 三相触头分闸同期性≤2ms 0.3 4 合闸时间35~65ms 37.6 36. 5 37.0 5 分闸时间35~65ms 23.8 24.1 24.0
序号操作方式 操作电压与额定 电压之百分比(%)操作次数技术要求试验结果 合闸分闸 1 合闸、分闸80 65 各3次可靠动作合格 2 合闸、分闸110 120 各3次可靠动作合格 3 合闸、分闸100 100 各3次可靠动作合格 4 o-0.3S-co-180S-co 100 100 3次可靠动作合格 5 分闸—30 3次不得分闸合格 4、工频耐压试验: 试验仪器:YDQ 15KVA/100KV 型SF6试验变压器 断路器在分闸状态下: 断口间,施加试验电压 32 kV,时间1分钟结果:通过。 断路器在合闸状态下: A相施加工频电压 32 kV(B、C相及地),时间1分钟结果:通过。 B相施加工频电压 32 kV(A、C相及地),时间1分钟结果:通过。 C相施加工频电压 32 kV(A、B相及地),时间1分钟结果:通过。 试验结果:符合试验规范要求及产品技术要求,可以投入运行。 试验人:
