电压kV真空断路器交接试验报告

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

6.3kV、35kV真空断路器试验作业指导书编写：审核：批准：2013年12月目录一、6.3kV、35kV真空断路器试验二、兆欧表操作程序三、直流电阻测试仪操作程序四、回路电阻测试仪操作程序五、高压试验变压器及操作箱操作程六、高压开关特性测试仪操作程序一、6.3kV、35kV真空断路器试验一、适用范围：本作业指导书适用于站6.3kV、35kV真空断路器预防性试验。

二、规范性引用文件：1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。

2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。

3、Q/CSG 1 0007 2004 电力设备预防性试验规程。

4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。

5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。

6、电气试验规程和运行规程。

三、支持文件：1、6.3kV、35kV开关接线图。

2、试验方案。

3、试验原始数据记录本。

4、6.3kV、35kV开关出厂试验报告。

5、6.3kV、35kV开关交接试验报告。

4、历次预防性试验报告。

四、试验项目：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻；4、交流耐压试验；5、测量断路器主触头的分、合闸时间；6、测量断路器主触头分、合闸的同期性；7、测量断路器合闸时触头的弹跳时间；8、断路器操动机构的试验；五、试验程序1、试验用仪器设备：2、试验环境条件：2.1、试验环境温度不低于5℃、相对湿度10～80%。

2.2、试验区域内无振动、无强电场干扰。

2.3、电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

3、试验前的准备工作：3.1、制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。

3.2、布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。

工程名称：2015年莎车县配网建设工程（喀尔苏乡）实验日期2015年10月18 日安装位置喀尔苏乡实验温度20 ℃一：铭牌二：线圈直流电阻测试三：回路电阻测试四：开关机械特性五：操动机构试验六；耐压试验七：回路检查回路配置与设计及厂家技术资料相符，各位置指示及闭锁正确，可靠。

八：使用仪器GKC----B4 高压开关机械特性综合测试仪（038415）；HL—100 回路电阻测试仪：TSB—50/10 型试验变压器。

九：判断依据电气装置安装工程电气设备交接试验标准（GB50150—2006）及厂家技术要求。

十：结论符合电气装置安装工程电气设备交接试验标准（GB50150—2006）及厂家技术要求，合格。

试验负责人：试验人员：工程名称：2015年莎车县配网建设工程（喀尔苏乡）实验日期2015年10月19 日安装位置喀尔苏乡实验温度21 ℃一：铭牌二：线圈直流电阻测试三：回路电阻测试四：开关机械特性五：操动机构试验六；耐压试验七：回路检查回路配置与设计及厂家技术资料相符，各位置指示及闭锁正确，可靠。

八：使用仪器GKC----B4 高压开关机械特性综合测试仪（038415）；HL—100 回路电阻测试仪：TSB—50/10 型试验变压器。

九：判断依据电气装置安装工程电气设备交接试验标准（GB50150—2006）及厂家技术要求。

十：结论符合电气装置安装工程电气设备交接试验标准（GB50150—2006）及厂家技术要求，合格。

试验负责人：试验人员：工程名称：2015年莎车县配网建设工程（喀尔苏乡）实验日期2015年10月21日安装位置喀尔苏乡实验温度22 ℃一：铭牌二：线圈直流电阻测试三：回路电阻测试四：开关机械特性五：操动机构试验六；耐压试验七：回路检查回路配置与设计及厂家技术资料相符，各位置指示及闭锁正确，可靠。

八：使用仪器GKC----B4 高压开关机械特性综合测试仪（038415）；HL—100 回路电阻测试仪：TSB—50/10 型试验变压器。

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

河南XX“2×660MW”机组工程6kV真空断路器试验报告编号：01-DT-002 第1页共59页安装地点#1机工作电源3 出厂编号C1109882型号VB-12/T4000-50 出厂日期2011.12额定电压12kV 额定电流4000A生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.3 42.1 42.7 分闸 (35-65) 40.1 40.8 40.5同期检查（≤2ms）合闸0.6 分闸0.7触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 10.2 10.4 10.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机工作电源6 出厂编号C1109881 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.9 42.8 42.5 分闸 (35-65) 40.1 40.4 40.2同期检查（≤2ms）合闸0.4 分闸0.3触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 10.2 10.2 10.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机备用电源4 出厂编号C1109883 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.3 5000分闸线圈61.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.3 42.9 42.5 分闸 (35-65) 40.1 40.3 40.5同期检查（≤2ms）合闸0.6 分闸0.4触头合闸弹跳时间（2ms）0.5 0.6 0.4 回路电阻(μΩ) 10.4 10.5 10.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机备用电源7 出厂编号C1109884 型号VB-12/T4000-50 出厂日期2011.12 额定电压12kV 额定电流4000A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈61.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 10.3 10.5 10.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B凝结水泵11 出厂编号C1109813型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.1 5000分闸线圈60.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.1 17.5 18.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B循环水泵12 出厂编号C1109849型号VB-12/T1250-50 出厂日期2011.12试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈60.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 18.1 17.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机A凝结水泵13 出厂编号C1109853型号VB-12/T1250-50 出厂日期2011.12试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 18.0 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司河南XX“2×660MW”机组工程6kV真空断路器试验报告安装地点#1机B凝结水泵14 出厂编号C1109873型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.8 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 18.1 17.5交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A磨煤机15 出厂编号C1109870 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.8 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 18.0 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机电动给水泵16 出厂编号C1201802 型号VB-12/T1600-50 出厂日期2011.12 额定电压12kV 额定电流1600A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.0 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.8 18.0 17.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机C磨煤机22 出厂编号C1109848 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 18.1 17.7 17.7交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B磨煤机18 出厂编号C1109865 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.4 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 17.7 18.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机E磨煤机19 出厂编号C1109867 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.2 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 17.5 17.8交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机D磨煤机20 出厂编号C1109858 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.6 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 17.8 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A一次风机21 出厂编号C1109864 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.7 5000分闸线圈61.3 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.4 回路电阻(μΩ) 16.9 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机F磨煤机22 出厂编号C1109869 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 16.7 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A送风机23 出厂编号C1109877 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.4 5000分闸线圈60.9 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.0 17.4交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B一次风机24 出厂编号C1109860 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈61.3 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 16.7 17.0 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A引风机25 出厂编号C1109879 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.4 17.1 16.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B送风机26 出厂编号C1109874 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.4 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.5 17.4交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A吸收塔循环泵27 出厂编号C1109855 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.1 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 16.9 17.4 17.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B引风机28 出厂编号C1109874 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.4 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.7 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机C吸收塔循环泵29 出厂编号C1109863 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈60.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.5 回路电阻(μΩ) 17.5 18.0 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B吸收塔循环泵30 出厂编号C1109851 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.9 5000分闸线圈61.2 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.5 回路电阻(μΩ) 17.4 17.4 16.9交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A汽机变压器31 出厂编号C1109866 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈60.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.4 0.5 回路电阻(μΩ) 17.4 17.0 16.8交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机D吸收塔循环泵32 出厂编号C1109847 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈53.5 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 16.9 17.0 17.1交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计 GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机A锅炉变压器33 出厂编号C1109876 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.1 5000分闸线圈61.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.5 回路电阻(μΩ) 17.5 17.4 17.6交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B汽机变压器34 出厂编号C1109857 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.0 5000分闸线圈60.9 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.5 0.5 0.5 回路电阻(μΩ) 16.9 16.9 17.0交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点6kV输煤A段电源（一）35 出厂编号C1109875 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.3 5000分闸线圈60.6 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.4 0.4 回路电阻(μΩ) 17.5 17.4 17.2交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司6kV真空断路器试验报告安装地点#1机B锅炉变压器36 出厂编号C1109868 型号VB-12/T1250-50 出厂日期2011.12 额定电压12kV 额定电流1250A 生产厂家上海通用开关有限公司试验性质交接试验日期2012.05.20 环境温度220C 相对湿度20%外观检查合格线圈直阻Ω绝缘电阻MΩ合闸线圈54.2 5000分闸线圈61.5 5000合闸/地--- 10000断口间--- 10000相别 A B C动作时间ms合闸(35-65) 42.6 42.4 42.6 分闸 (35-65) 40.1 40.5 40.3同期检查（≤2ms）合闸0.2 分闸0.4触头合闸弹跳时间（2ms）0.4 0.5 0.4 回路电阻(μΩ) 17.5 17.3 17.3交流耐压(kV) 合闸/地42 42 42 断口间42 42 42操动机构试验在85%-110%额定电压下可靠合闸大于65%的额定电压可靠分闸小于30% 的额定电压可靠不分闸试验结论：合格使用仪器及编号：3125电动摇表0209246 JYR-40A直流电阻测试仪201104148003 温湿度计GYKC-C高压开关特性测试仪01 HLY-III回路电阻测试仪70516试验负责人试验人员XX公司。

真空断路器的交接试验内容
真空断路器交接试验是在安装完成后进行的一项检查工作，目的是验证设备安装和接线是否正确、保护功能是否正常、电气性能是否符合要求。

以下是真空断路器交接试验主要内容：
1. 外观检查：对真空断路器的外观进行检查，确认设备没有损坏、变形等情况。

2. 机械性能试验：包括开关机构机械特性、运行时噪音、操作力等试验。

3. 电气性能试验：包括绝缘电阻试验、电压下降试验、分闸试验、合闸试验等试验。

4. 保护性能试验：包括过电压保护、欠电压保护、短路保护等试验，验证保护功能是否正常。

5. 联锁试验：测试不同状态下联锁信号是否准确，联锁闭锁是否可靠。

6. 操作试验：包括手动操作和远程操作试验，验证操作是否灵活、可靠。

7. 数据记录和报告编制：记录试验数据，编制试验报告，并提出有关问题和建议。

总之，真空断路器交接试验是保证设备质量和安全运行的重要环节，需要严格按照规定的操作程序和标准进行，确保设备安装和接线正确，电气性能和保护功能正常。

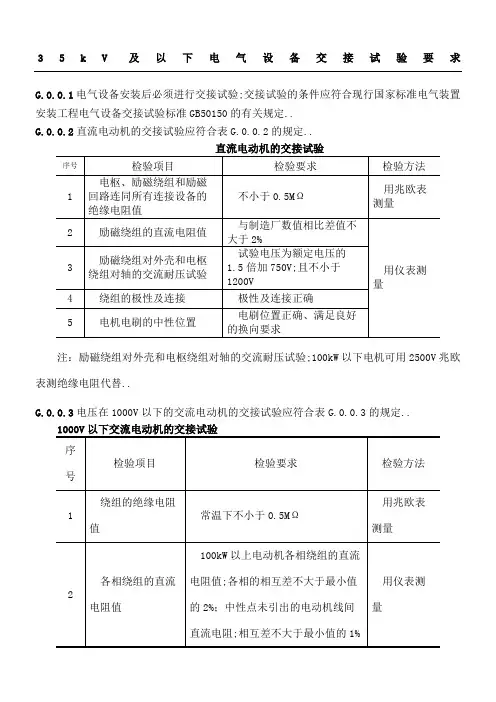

35k V及以下电气设备交接试验要求G.0.0.1电气设备安装后必须进行交接试验;交接试验的条件应符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的有关规定..G.0.0.2直流电动机的交接试验应符合表G.0.0.2的规定..直流电动机的交接试验注：励磁绕组对外壳和电枢绕组对轴的交流耐压试验;100kW以下电机可用2500V兆欧表测绝缘电阻代替..G.0.0.3电压在1000V以下的交流电动机的交接试验应符合表G.0.0.3的规定..注：当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验..G.0.0.4电压在1000V以上的交流电动机的交接试验应符合表G.0.0.4的规定..续注：①当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验；②表中序号为2、3、4的试验项目可根据现场情况选做..G.0.0.5电力变压器的交接试验应符合表G.0.0.5的规定..电力变压器的交接试验地；无电流差动保护的干式变压器可冲击3次；发电机变压器组中间连接无操作断开点的变压器;可不进行冲击合闸试验；②当试验时温度与产品出厂试验温度不符时;应按现行国家标准电气装置安装工程电气设备交接试验标准GB50150的有关规定;将测量值换算到同一温度的数值;再进行比较；③表序号9中的变压器绝缘油的试验可根据厂家说明书选做..G.0.0.6互感器的交接试验应符合表G.0.0.6的规定..注：序号2中括号内的数据为全绝缘结构电压互感器的匝间电压..G.0.0.7少油断路器的交接试验应符合表G.0.0.7的规定..少油断路器的交接试验G.0.0.8真空断路器的交接试验应符合表G.0.0.8的规定..真空断路器的交接试验G.0.0.9六氟化硫封闭式组合电器的交接试验应符合表G.0.0.9的规定..六氟化硫封闭式组合电器的交接试验注：序号4中的元件包括断路器、隔离开关、负荷开关、接地开关、避雷器、互感器、套管、母线等;这些元件无法分开试验的可不单独进行试验..G.0.0.10绝缘子、套管和母线的交接试验应符合表G.0.0.10的规定..绝缘子、套管和母线的交接试验G.0.0.11电力电缆的交接试验应符合表G.0.0.11的规定..电力电缆的交接试验注：①序号1的检验分别在每一相上进行耐压试验或绝缘电阻测量;对一相进行试验或测量时;其他两相导体、金属屏蔽或金属套和铠装层一起接地；对金属屏蔽或金属套一端接地;另一端装有护层过电压保护器的单芯电缆主绝缘做耐压试验时;必须将护层过电压保护器短接;使这一端的电缆金属屏蔽或金属套临时接地；对额定电压为0.6/1KV的电缆线路用2500V兆欧表测量导体对地绝缘电阻代替耐压试验;试验时间1min；②序号2中;Ut为试验电压;Uo为电缆导体对地或对金属屏蔽层间的额定电压;U 为电缆额定线电压；③序号3中橡塑电缆优先采用20～300Hz交流耐压试验；不具备上述试验条件或有特殊规定时;可采用施加正常系统相对地电压24h方法代替交流耐压..G.0.0.12并联电容器的交接试验应符合表G.0.0.12的规定..并联电容器的交接试验G.0.0.13绝缘油的试验项目及标准;应符合表G.0.0.13的规定..绝缘油的试验项目及标准G.0.0.14金属氧化物避雷器的交接试验应符合表G.0.0.14的规定..G.0.0.151kV及以下配电装置和馈电线路的交接试验应符合表G.0.0.15的规定..G.0.0.16低压电器的交接试验应符合G.0.0.16的规定..低压电器的交接试验G.0.0.17二次回路绝缘电阻测量应符合表G.0.0.17的规定..二次回路绝缘电阻测量G.0.0.18柴油发电机组的交接试验应符合表G.0.0.18的规定..柴油发电机组的交接试验注：Un为发电机额定电压..。

变压器交接试验报告用户名称：XXX(二期)高低压配电环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室3#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室4#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH4出线柜至T1变压器) 相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH5出线柜至T2变压器) 相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH6出线柜至T3变压器)相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH7出线柜至T4变压器) 相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(一期AH8出线柜至二期AH1进线柜) 相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1进线柜相对湿度：60 ％试验日期：2013年12月18日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH4出线柜相对湿度：60 ％试验日期：2013年12月18日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH5出线柜相对湿度：63 ％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH6出线柜相对湿度：63 ％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH7出线柜相对湿度：63％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室AH2柜相对湿度：63％试验日期：2013年12月19日电流互感器一、主要技术参数：二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表）3、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）四、结论：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室AH3柜相对湿度：63％试验日期：2013年12月19日电压互感器一、主要技术参数：二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表）3、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）四、结论：试验人员：记录人：10kV户外环网柜交接试验报告用户名称：环境温度：26°C 安装位置：相对湿度：63％试验日期：2013年12月19日负荷开关二、试验数据：2、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1出线柜相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH4出线柜相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH5出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH6出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH7出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：母线耐压试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室相对湿度：63 ％试验日期：2013年12月19日一、试验数据：试验人员：记录人：继电保护检验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1进线柜相对湿度：63％试验日期：2013年12月19日一、常规检查：1、设备基本参数2、保护装置常规检查3、通电前检查（1）、根据二次图纸检查开关柜接线正确，标识明确。

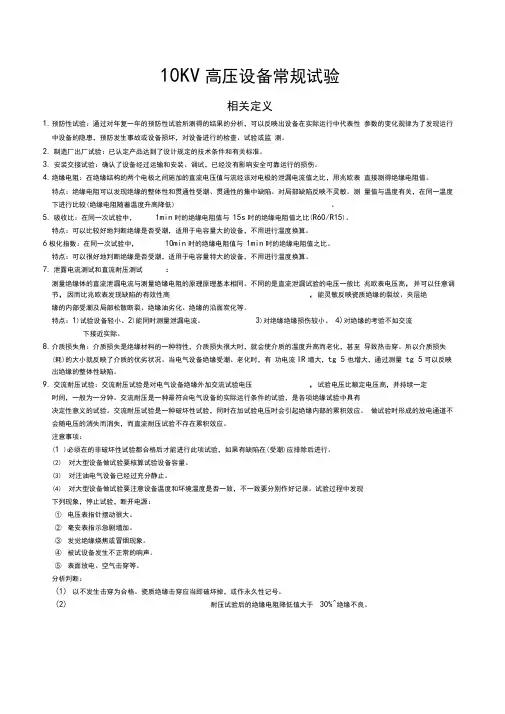

10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。

2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。

3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。

4.绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值。

特点：绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。

对局部缺陷反映不灵敏。

测量值与温度有关，在同一温度下进行比较(绝缘电阻随着温度升高降低) 。

5.吸收比：在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比(R60/R15)。

特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。

6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。

特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算。

7.泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。

不同的是直流泄漏试验的电压一般比兆欧表电压高，并可以任意调节，因而比兆欧表发现缺陷的有效性高，能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。

特点：1)试验设备轻小。

2)能同时测量泄漏电流。

3)对绝缘绝缘损伤较小。

4)对绝缘的考验不如交流下接近实际。

8.介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。

所以介质损失(耗)的大小就反映了介质的优劣状况。

当电气设备绝缘受潮、老化时，有功电流IR增大，tg 5也增大，通过测量tg 5可以反映出绝缘的整体性缺陷。

9.交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压，试验电压比额定电压高，并持续一定时间，一般为一分钟。
