c-bus系统介绍及设计方法C-Bu智能照明控制系统基本内容：1、C-Bu系统基本知识2、C-Bu系统常用元件介绍3、C-Bu系统软件介绍4、C-Bu系统设计方法及流程Diviion-Name-Date-LanguageC-Bu基本概念智能灯光管理控制系统奇胜专用总线系统遵守标准的通讯协议CSMA/CD,并对外开放的弱电控制系统完全符合“绿色、环保”要求的智能系统Diviion-Name-Date-LanguageC-Bu概念什么是C-BuC-Bu系统是一个分布式、二线制、专业的智能照明控制系统。
所有的控制单元均内置微处理器和存储单元，由一对信号线(UTP5)连接成网络。
通过软件对所有单元进行编程，实现相应的控制功能。
C-Bu的协议C-Bu系统遵从国际通讯协议标准，IEEEStandard802.3‘CSMA/CD’‘CSMA/CD’即为：CarrierSene-MultipleAcce-ColliionDetection(多主机载波监听-冲突检测) Diviion-Name-Date-LanguageC-Bu能用来做什么C-Bu常常用来控制：1、灯光2、场景控制3、AV设备4、窗帘5、足球场的浇水系统6、排水系统7、空调系统8、开/关控制的任何电子设备Diviion-Name-Date-Language5C-Bu系统功能特点中央控制独立控制多种控制效果方式相结合定时、场景、开关Diviion-Name-Date-Language6采用C-Bu控制的益处灯光场景等多种效果满足不同氛围的需要Diviion-Name-Date-Language采用C-Bu控制的益处提升建筑整体形象提升建筑美丽元素美化视觉效果和简化控制Diviion-Name-Date-Language采用C-Bu控制的益处满足居住要求易于使用生产力/效力提高创造合适的灯光氛围安全使用灯光是安全的一部分通过预编程模拟有人模式Diviion-Name-Date-Language采用C-Bu控制的益处人员感应Diviion-Name-Date-Language时间程序应用目的:开灯,但通常不关灯安全地自动关灯各种时间固定的灯光模式应用场合:基于已知的运行周期通过时间控制灯光和适合于人员活动的模式是预知的场合其它电气负荷的开和闭,可以实现10-50%对生产力,安全/保安没有影响的节省办公室典型的应用是同其它控制策略(如探测器)一同使用灯光回路需要事先规划好Diviion-Name-Date-LanguageC-BUS控制光源分类低压钠灯LowPreureSodium(SO某)高压钠灯HighPreureSodium(HPS,SON)荧光灯FluorecentTube金卤灯MetalHalide(MBI,HPI)水銀灯/汞灯HighPreureMercury(MBF,HPL)节能灯EnergySavingLamp 卤钨灯Halogen白炽灯IncandecentDiviion-Name-Date-LanguageC-Bu控制光源分类非调光光源类型低压钠灯LowPreureSodium(SO某)高压钠灯HighPreureSodium(HPS,SON)水銀灯/汞灯HighPreureMercury(MBF,HPL)金卤灯MetalHalide(MBI,HPI)Diviion-Name-Date-LanguageC-BUS控制光源分类调光光源类型白炽灯Incandecent卤钨灯Halogen须采用1、低压可调光12v、24v变压器的灯杯2、220v灯杯另有低压12v不调光变压器，选用时只能开关工作模式Diviion-Name-Date-LanguageC-BUS控制光源分类荧光灯FluorecentTube节能灯EnergySavingLamp1、非调光方式2、调光控制方式开/关–0–10V模拟式–(DSI)数字串接口–DALI数字地址化灯光接口–220V调光模式Diviion-Name-Date-LanguageC-Bu的市场目标市场四星、五星、超五星酒店—公共区域(大堂、走廊、电梯厅、多功能厅、宴会厅、中餐厅、西餐厅、酒吧、会议室)精装修住宅高档商业建筑(办公楼、体育场馆、会展中心、景观建筑、广场)Diviion-Name-Date-LanguageC-Bu应用现代照明控制的新要求开关调光场景多点时间自动(红外、亮度、温度)与其他系统集成(BA、安防、消防……)Diviion-Name-Date-LanguageWhatareLightingControl什么是灯光控制Diviion-Name-Date-LanguageC-Bu智能化控制系统A使用两根数据线网络联结所有设备B设备包含有微处理器储存编制的程序系统元件可分为:Input输入单元Output输出单元Sytem系统单元Diviion-Name-Date-Language。

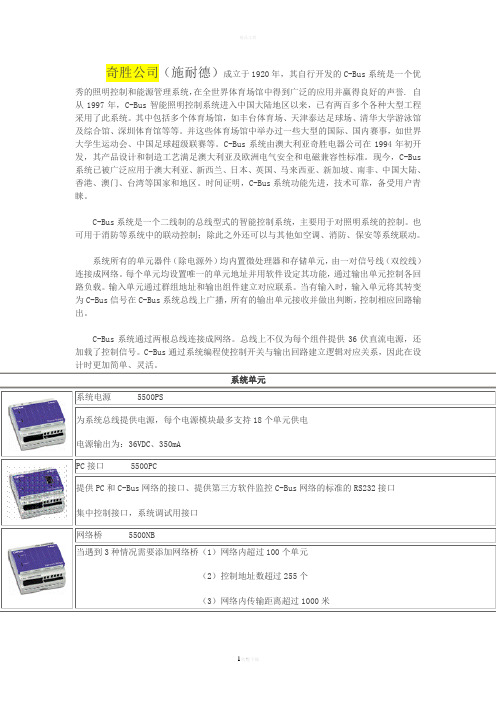

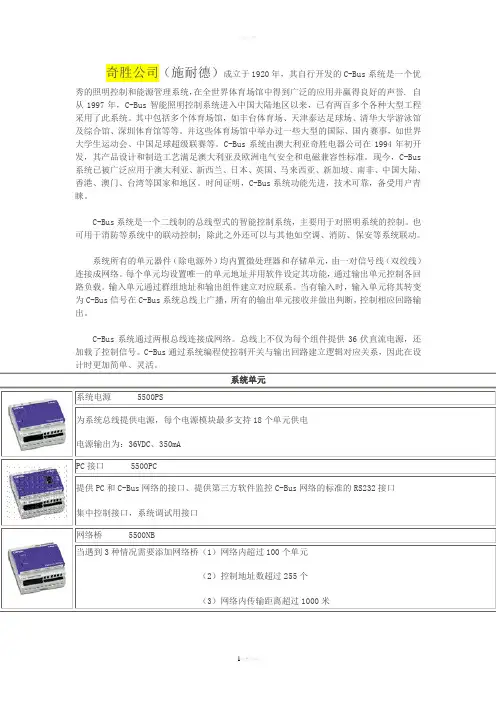

奇胜公司（施耐德）成立于1920年，其自行开发的C-Bus系统是一个优秀的照明控制和能源管理系统，在全世界体育场馆中得到广泛的应用并赢得良好的声誉. 自从1997年，C-Bus智能照明控制系统进入中国大陆地区以来，已有两百多个各种大型工程采用了此系统。
其中包括多个体育场馆，如丰台体育场、天津泰达足球场、清华大学游泳馆及综合馆、深圳体育馆等等。
并这些体育场馆中举办过一些大型的国际、国内赛事，如世界大学生运动会、中国足球超级联赛等。
C-Bus系统由澳大利亚奇胜电器公司在1994年初开发，其产品设计和制造工艺满足澳大利亚及欧洲电气安全和电磁兼容性标准。
现今，C-Bus 系统已被广泛应用于澳大利亚、新西兰、日本、英国、马来西亚、新加坡、南非、中国大陆、香港、澳门、台湾等国家和地区。
时间证明，C-Bus系统功能先进，技术可靠，备受用户青睐。
C-Bus系统是一个二线制的总线型式的智能控制系统，主要用于对照明系统的控制。
也可用于消防等系统中的联动控制；除此之外还可以与其他如空调、消防、保安等系统联动。
系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（双绞线）连接成网络。
每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。
输入单元通过群组地址和输出组件建立对应联系。
当有输入时，输入单元将其转变为C-Bus信号在C-Bus系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。
C-Bus系统通过两根总线连接成网络。
总线上不仅为每个组件提供36伏直流电源，还加载了控制信号。
C-Bus通过系统编程使控制开关与输出回路建立逻辑对应关系，因此在设计时更加简单、灵活。
系统单元系统电源5500PS为系统总线提供电源，每个电源模块最多支持18个单元供电电源输出为：36VDC、350mAPC接口5500PC提供PC和C-Bus网络的接口、提供第三方软件监控C-Bus网络的标准的RS232接口集中控制接口，系统调试用接口输入单元两键、四键、八键智能面板E5052NL、E5054NL、E5058N带红外接收，背景灯，双色指示灯转换、自学习功能、场景功能等，更薄更轻，功能更强；可以同时实现普通按键开关和场景控制器的功能；五场景面板5035NIR提供系统时钟，预设五种不同的灯光场景组合，带一个总关开关和红外线接收器，配遥控器。

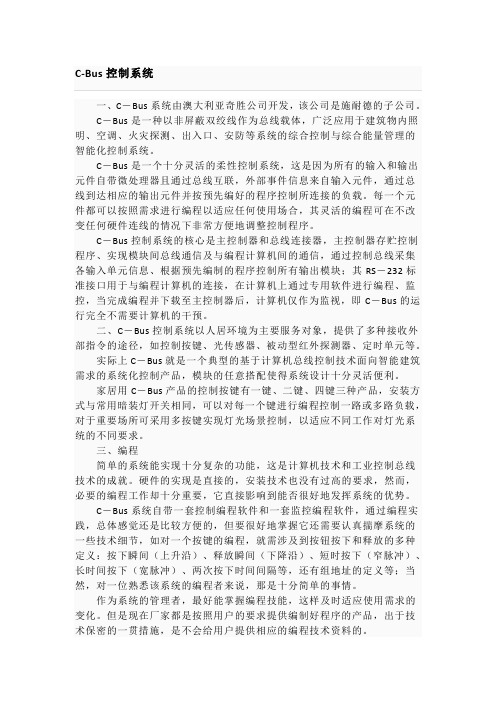

一、C－Bus系统由澳大利亚奇胜公司开发，该公司是施耐德的子公司。
C－Bus是一种以非屏蔽双绞线作为总线载体，广泛应用于建筑物内照明、空调、火灾探测、出入口、安防等系统的综合控制与综合能量管理的智能化控制系统。
C－Bus是一个十分灵活的柔性控制系统，这是因为所有的输入和输出元件自带微处理器且通过总线互联，外部事件信息来自输入元件，通过总线到达相应的输出元件并按预先编好的程序控制所连接的负载。
每一个元件都可以按照需求进行编程以适应任何使用场合，其灵活的编程可在不改变任何硬件连线的情况下非常方便地调整控制程序。
C－Bus控制系统的核心是主控制器和总线连接器，主控制器存贮控制程序、实现模块间总线通信及与编程计算机间的通信，通过控制总线采集各输入单元信息、根据预先编制的程序控制所有输出模块；其RS－232标准接口用于与编程计算机的连接，在计算机上通过专用软件进行编程、监控，当完成编程并下载至主控制器后，计算机仅作为监视，即C－Bus的运行完全不需要计算机的干预。
二、C－Bus控制系统以人居环境为主要服务对象，提供了多种接收外部指令的途径，如控制按键、光传感器、被动型红外探测器、定时单元等。
实际上C－Bus就是一个典型的基于计算机总线控制技术面向智能建筑需求的系统化控制产品，模块的任意搭配使得系统设计十分灵活便利。
家居用C－Bus产品的控制按键有一键、二键、四键三种产品，安装方式与常用暗装灯开关相同，可以对每一个键进行编程控制一路或多路负载，对于重要场所可采用多按键实现灯光场景控制，以适应不同工作对灯光系统的不同要求。
三、编程简单的系统能实现十分复杂的功能，这是计算机技术和工业控制总线技术的成就。
硬件的实现是直接的，安装技术也没有过高的要求，然而，必要的编程工作却十分重要，它直接影响到能否很好地发挥系统的优势。
C－Bus系统自带一套控制编程软件和一套监控编程软件，通过编程实践，总体感觉还是比较方便的，但要很好地掌握它还需要认真揣摩系统的一些技术细节，如对一个按键的编程，就需涉及到按钮按下和释放的多种定义：按下瞬间（上升沿）、释放瞬间（下降沿）、短时按下（窄脉冲）、长时间按下（宽脉冲）、两次按下时间间隔等，还有组地址的定义等；当然，对一位熟悉该系统的编程者来说，那是十分简单的事情。

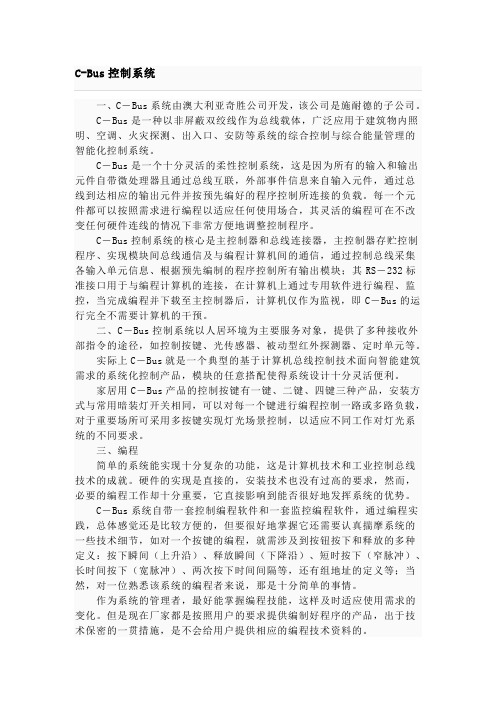

一、C－Bus系统由澳大利亚奇胜公司开发，该公司是施耐德的子公司。
C－Bus是一种以非屏蔽双绞线作为总线载体，广泛应用于建筑物内照明、空调、火灾探测、出入口、安防等系统的综合控制与综合能量管理的智能化控制系统。
C－Bus是一个十分灵活的柔性控制系统，这是因为所有的输入和输出元件自带微处理器且通过总线互联，外部事件信息来自输入元件，通过总线到达相应的输出元件并按预先编好的程序控制所连接的负载。
每一个元件都可以按照需求进行编程以适应任何使用场合，其灵活的编程可在不改变任何硬件连线的情况下非常方便地调整控制程序。
C－Bus控制系统的核心是主控制器和总线连接器，主控制器存贮控制程序、实现模块间总线通信及与编程计算机间的通信，通过控制总线采集各输入单元信息、根据预先编制的程序控制所有输出模块；其RS－232标准接口用于与编程计算机的连接，在计算机上通过专用软件进行编程、监控，当完成编程并下载至主控制器后，计算机仅作为监视，即C－Bus的运行完全不需要计算机的干预。
二、C－Bus控制系统以人居环境为主要服务对象，提供了多种接收外部指令的途径，如控制按键、光传感器、被动型红外探测器、定时单元等。
实际上C－Bus就是一个典型的基于计算机总线控制技术面向智能建筑需求的系统化控制产品，模块的任意搭配使得系统设计十分灵活便利。
家居用C－Bus产品的控制按键有一键、二键、四键三种产品，安装方式与常用暗装灯开关相同，可以对每一个键进行编程控制一路或多路负载，对于重要场所可采用多按键实现灯光场景控制，以适应不同工作对灯光系统的不同要求。
三、编程简单的系统能实现十分复杂的功能，这是计算机技术和工业控制总线技术的成就。
硬件的实现是直接的，安装技术也没有过高的要求，然而，必要的编程工作却十分重要，它直接影响到能否很好地发挥系统的优势。
C－Bus系统自带一套控制编程软件和一套监控编程软件，通过编程实践，总体感觉还是比较方便的，但要很好地掌握它还需要认真揣摩系统的一些技术细节，如对一个按键的编程，就需涉及到按钮按下和释放的多种定义：按下瞬间（上升沿）、释放瞬间（下降沿）、短时按下（窄脉冲）、长时间按下（宽脉冲）、两次按下时间间隔等，还有组地址的定义等；当然，对一位熟悉该系统的编程者来说，那是十分简单的事情。
