叠层电感和磁珠
叠层电感和磁珠都是电子元件中常用的被动元件，它们在电路中起到不同的作用。
叠层电感是一种由多层导体和磁性材料交替堆叠而成的电感元件。
它具有体积小、电感值稳定、高频特性好等优点，常用于射频电路、滤波电路和功率放大器等领域。
叠层电感的电感值通常在几微亨到几百微亨之间，工作频率可以达到几百兆赫兹甚至更高。
磁珠则是一种由磁性材料制成的无源元件，它的主要作用是抑制高频噪声和电磁干扰。
磁珠的阻抗在高频下呈现出较高的电阻值，能够有效地阻止高频信号的通过，从而减少电路中的噪声和干扰。
磁珠通常用于电源线路、数据传输线和信号线等，以提高电路的抗干扰能力。
虽然叠层电感和磁珠都是用于电路中的被动元件，但它们的工作原理和应用场景有所不同。
叠层电感主要用于储存和释放能量，而磁珠则主要用于抑制高频噪声和电磁干扰。
在实际应用中，需要根据具体的电路需求选择合适的元件。
铁氧体叠层贴片电感
铁氧体叠层贴片电感是一种常用于电子电路中的电感器件。
它由多层铁氧体材料交替叠压而成，通常采用表面贴装技术（SMT）封装，以便于在电路板上进行集成和焊接。
铁氧体叠层贴片电感具有以下特点：
1. 高电感值：铁氧体叠层贴片电感可以在相对较小的封装尺寸下提供高电感值，从而满足电路设计中对电感值的要求。
2. 高品质因数（Q值）：铁氧体叠层贴片电感的铁芯材料具有良好的磁导率和低磁滞损耗，可以提供高品质因数，从而减小电感器的自感和噪声。
3. 稳定性好：铁氧体叠层贴片电感具有良好的温度稳定性和湿度稳定性，可以在广泛的工作环境中保持稳定的电性能。
4. 易于制造：铁氧体叠层贴片电感可以采用印刷电路板（PCB）制造技术进行批量生产，成本较低，适用于大规模生产。
铁氧体叠层贴片电感广泛应用于电子电路中的滤波器、耦合器、变压器、调谐器等电路中，以提高电路的性能和稳定性。
贴片电感器主要类型
•贴片电感器主要有四种类型，即绕线型，叠层型，编织型和薄膜贴片电感。
下面就来主要介绍下这几种类型电感器：
•
• 1、绕线型
•它的特点主要就是是电感量范围非常广，电感量精度极高，损耗小，容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。
陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。
•2、叠层型
•它具有良好的磁屏蔽性、烧结密度高、机械强度好。
不足之处是合格率低、成本高、电感量较小、Q值低。
•它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装；
•一体化结构，可靠性高；
•耐热性、可焊性好；
•形状规整，适合于自动化表面安装生产。
•MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高；MLG型的感值小，采用高频陶瓷，适用于高频电路；MLK型工作频率12GHz，高Q，低感值（1n~22nH）
•3、薄膜贴片
•具有微波频率，以保持高Q值，高准确度，高稳定性和体积小的特点。
其重点在电极上的同一水平时，磁场分布集中，以确保该设备的参数与糊在
100MHz频率变化不大后以上显示出良好的特性。
TDK的NL系列绕线电感，0.01?100UH，5％的准确度，高Q值，以满足一般的需求。
• NLC适用于电源电路，额定电流高达300mA;
• NLV模式是高Q值，绿色（再生塑料），可与NL;
• NLFC磁屏蔽的电源线。
ltcc和叠层片式电感
LTCC（Low Temperature Co-fired Ceramic，低温共烧陶瓷）技术是一种将低温烧
结陶瓷粉制成厚度精确且致密的生瓷带，通过激光或机械打孔、微孔注浆、精密导体浆料印刷等工艺在生瓷带上制出所需电路图形，并将多个无源元件埋入其中，然
后叠压在一起，在低温（如900℃）下烧结，制成三维电路网络的无源集成组件或内置无源元件的三维电路基板的技术。
利用LTCC技术，可以制造出多种无源以及无源/有源集成产品。
例如，高精度片式元件（如电感器、电阻器、片式微波电容器等）以及这些元件的阵列，还有无源集成功能器件，如片式射频无源集成组件（包括LC滤波器及其阵列、定向耦合器、功分器、功率合成器、变压器、天线、延迟线、衰减器等）。
叠层片式电感则是采用多层印刷技术和叠层生产工艺制作而成的电感器。
它的内部由多个线圈组成，这些线圈通过层叠的方式形成，使得电感器具有更高的电感值和
更小的体积。
叠层片式电感具有优秀的电气性能，如低直流电阻、高Q值、良好的频率稳定性等，因此被广泛应用于通信、计算机、消费电子等领域。
综上所述，LTCC技术为制造叠层片式电感等无源元件提供了一种有效的方法，使得这些元件能够在保持高性能的同时，实现小型化和集成化。
不过，LTCC技术和叠层
片式电感的具体应用和设计会根据不同的需求和场景有所差异，因此在实际应用中需要综合考虑各种因素。
贴片叠层电感1206贴片叠层电感（1206）是一种常见的电子元件，广泛应用于各种电路中。
它具有小体积、低电阻、高稳定性等特点，能够提供有效的电感和滤波功能。
在本文中，将介绍贴片叠层电感1206的相关参考内容，包括其特点、主要应用、选型注意事项等。
贴片叠层电感1206的特点：1. 小体积：贴片叠层电感1206的尺寸一般为3.2mm x 6.3mm，体积小巧，适合高密度电路的应用。
2. 高稳定性：由于采用了叠层结构，贴片叠层电感1206具有较高的稳定性，能够在不同温度下保持相对稳定的电感值。
3. 低直流电阻：贴片叠层电感1206的直流电阻较低，能够保证电流通过时的能量损耗较小。
4. 高频特性好：贴片叠层电感1206能够提供良好的高频特性，适用于高频电路中的滤波和耦合应用。
贴片叠层电感1206的主要应用：1. 电源滤波：贴片叠层电感1206能够有效滤除电源线路中的高频噪声，提供干净的电源信号。
2. 高频耦合：在射频电路中，贴片叠层电感1206可以用作耦合电感，实现信号的传输和转换。
3. 信号滤波：贴片叠层电感1206可以应用于音频和视频信号的滤波，提高信号质量和清晰度。
4. 模拟信号处理：贴片叠层电感1206在模拟信号处理电路中起到重要作用，能够提供稳定的电感值和良好的高频特性。
贴片叠层电感1206的选型注意事项：1. 电感值选择：根据具体电路需要选择合适的电感值，通常通过测试和模拟计算来确定合适的数值。
2. 电流容量：根据电路中的电流大小选择合适的电感电流容量，确保电感不会过载损坏。
3. 频率特性：根据电路工作频率选择具有合适频率响应特性的贴片叠层电感1206，以保证电路的正常工作。
4. 直流电阻：根据电路对直流电阻的要求选择合适的贴片叠层电感1206，以保证在电流通过时的能量损耗较小。
总之，贴片叠层电感1206作为一种常见的电子元件，具有小体积、低电阻、高稳定性等特点，在各种电路应用中发挥着重要作用。

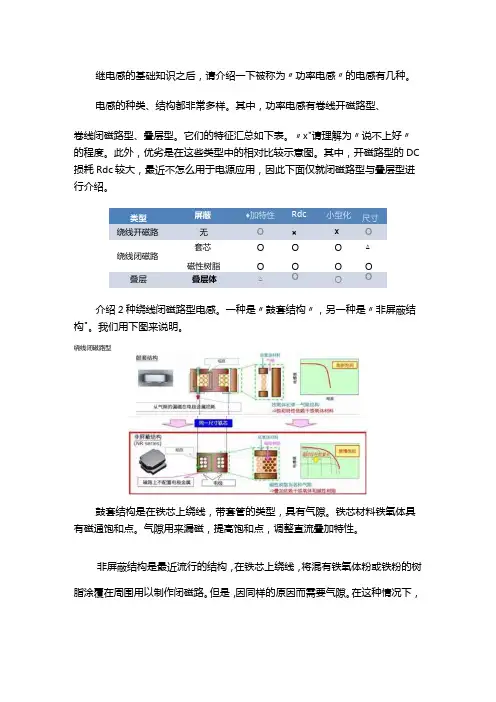

继电感的基础知识之后，请介绍一下被称为〃功率电感〃的电感有几种。
电感的种类、结构都非常多样。
其中，功率电感有卷线开磁路型、卷线闭磁路型、叠层型。
它们的特征汇总如下表。
〃x"请理解为〃说不上好〃的程度。
此外，优劣是在这些类型中的相对比较示意图。
其中，开磁路型的DC 损耗Rdc较大，最近不怎么用于电源应用，因此下面仅就闭磁路型与叠层型进行介绍。
绕线闭磁路磁性树脂O O O O叠层叠层体△O O O 介绍2种绕线闭磁路型电感。
一种是〃鼓套结构〃，另一种是〃非屏蔽结构"。
我们用下图来说明。
绕线闭磁路型鼓套结构是在铁芯上绕线，带套管的类型，具有气隙。
铁芯材料铁氧体具有磁通饱和点。
气隙用来漏磁，提高饱和点，调整直流叠加特性。
非屏蔽结构是最近流行的结构，在铁芯上绕线，将混有铁氧体粉或铁粉的树脂涂覆在周围用以制作闭磁路。
但是，因同样的原因而需要气隙。
在这种情况下，包围磁性体的树脂起到气隙的作用。
-为什么非屏蔽结构会流行？先放下〃流行〃这种表达不说，非屏蔽结构具有几个优点。
如名称所示不使用套管，因此只要铁芯尺寸相同即可小型化。
另外一个重要优点是，饱和特性比鼓套型要缓和。
我想大家都知道，铁氧体的饱和特性比较急剧。
一旦超过饱和点，电感值急剧下降，因此在电源设计时这也是电感相关的注意事项。
鼓套结构设置的气隙带来的饱和点是一点，一旦超过这点，就变为依赖铁氧体材料的饱和特性。
也就是说，基本上是剧烈的。
而非屏蔽结构，到混合于树脂的磁性体（粉）的间隙多样，因此饱和点混杂，使饱和较为缓和平稳。
上图右侧就是相关示意图。
这是受电源电路欢迎的特性。
-也就是说非屏蔽结构具有小型、饱和特性平稳的优势。
的确如此，但也有弱点，或者说是应该注意的要点。
简单地说，没有套管，仅通过磁性体树脂涂覆卷线，因此可能受外部压力或应力影响而开裂。
针对这一点，我公司的产品采取对策，将以往的树脂变更为硬度更高的树脂，从而提高了强度。
此外，树脂与铁芯是不同材料的组合，线膨胀系数不同，因此可能发生开裂。
【电感的基础第1讲】电感概要"电感器是如何工作的？"2014-07-22【导读】电感是一种能将电能通过磁通量的形式储存起来的被动电子元件。
通常为导线卷绕的样子，当有电流通过时，会从电流流过方向的右边产生磁场。
电感值的计算公式如下所示。
卷数越多，磁场越强。
同时，横截面积变大，或改变磁芯都能够使磁场增强。
那么让我们来看看将交流电流过电感会发生什么变化吧。
交流电是指随时间推移电流大小和方向会发生周期性变化的电流。
当交流电通过电感时，电流产生的磁场将其他的绕线切隔，因而产生反向电压，从而阻碍电流变化。
特别是当电流突然增加时，和电流相反方向的，即电流减少方向的电动势会产生，来阻碍电流的增加。
反之当电流减少时，则向电流增加的方向产生。
若电流的方向逆转，反向电压也同样会产生。
在电流被反向电压阻碍之前，电流的流向会发生逆转，因而电流就无法流过。
另一方面，直流电由于电流不会发生变化，就不会发生反向电压，也没有发生短路的危险。
也就是说，电感器是可以让直流电通过，而通不过交流电的元器件。
・电能以磁能的形式存储・使直流电通过而交流电无法通过利用电感的这种特性可应用于各种用途。
世界上有许多种电感，下一期我们将介绍各种电感最适合于何种用途。
【电感的基础第2讲】电感器的作用1" 高频电感器"2014-07-22【导读】电感器有多种使用方法，根据其使用方法，市场上也出现了各种电感产品。
贴片电感器按照用途大致划分为三类，分别是高频电路用电感器、电源电感器（功率电感器）、一般电路用电感，我们能够向客户提供符合需求的贴片电感器。
本次，我们向大家介绍其中的高频电路用电感器。
说起高频电路用电感器，顾名思义，就是用于几十MHz到几十GHz的高频带的电感。
因为Q值（Quality factor）的要求较高，所以一般是空芯结构，主要用于手机及无线LAN等移动通信设备等高频电路。
表.1手机电路块中各电感器的用途例高频电路用电感器有绕线、积层、薄膜三种。

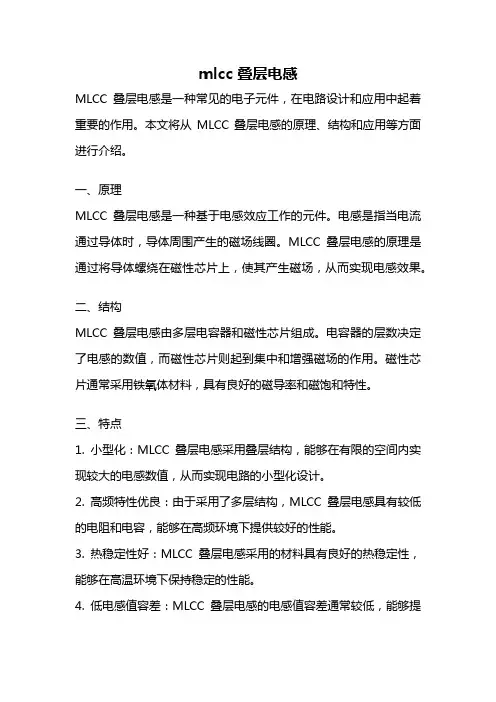

mlcc 叠层电感MLCC叠层电感是一种常见的电子元件，在电路设计和应用中起着重要的作用。
本文将从MLCC叠层电感的原理、结构和应用等方面进行介绍。
一、原理MLCC叠层电感是一种基于电感效应工作的元件。
电感是指当电流通过导体时，导体周围产生的磁场线圈。
MLCC叠层电感的原理是通过将导体螺绕在磁性芯片上，使其产生磁场，从而实现电感效果。
二、结构MLCC叠层电感由多层电容器和磁性芯片组成。
电容器的层数决定了电感的数值，而磁性芯片则起到集中和增强磁场的作用。
磁性芯片通常采用铁氧体材料，具有良好的磁导率和磁饱和特性。
三、特点1. 小型化：MLCC叠层电感采用叠层结构，能够在有限的空间内实现较大的电感数值，从而实现电路的小型化设计。
2. 高频特性优良：由于采用了多层结构，MLCC叠层电感具有较低的电阻和电容，能够在高频环境下提供较好的性能。
3. 热稳定性好：MLCC叠层电感采用的材料具有良好的热稳定性，能够在高温环境下保持稳定的性能。
4. 低电感值容差：MLCC叠层电感的电感值容差通常较低，能够提供更精确的电感数值。
四、应用领域1. 通信设备：MLCC叠层电感广泛应用于无线通信设备中，用于信号滤波、功率传输和噪声抑制等方面。
2. 汽车电子：在汽车电子领域，MLCC叠层电感常用于发动机控制单元、电动驱动系统和车载娱乐系统等方面。
3. 消费电子：MLCC叠层电感也被广泛应用于手机、平板电脑、数码相机等消费电子产品中，用于提供稳定的电源和信号传输。
4. 工业控制：在工业控制领域，MLCC叠层电感常用于电机驱动、变频器和机器人控制等方面，用于滤波和电源管理。
5. 新能源领域：在新能源领域，MLCC叠层电感被广泛应用于太阳能逆变器、风力发电装置和电动车充电桩等设备中，用于能量转换和传输。
MLCC叠层电感作为一种重要的电子元件，在现代电子技术中发挥着重要的作用。
通过了解MLCC叠层电感的原理、结构和应用，我们可以更好地理解其在电路设计和应用中的价值和意义。
电子与通信技术：集成电路工艺原理考试题（强化练习）1、名词解释蒸发镀膜正确答案：加热蒸发源，使原子或分子从蒸发源表面逸出，形成蒸汽流并入射到硅片（衬底）表面，凝结形成固态薄膜。
2、名词解释恒定表面源扩散正确答案：在整个（江南博哥）扩散过程中，杂质不断进入硅中，而表面杂质浓度始终保持不变。
3、判断题外延就是在单晶衬底上淀积一层薄的单晶层，即外延层。
正确答案：对4、填空题制作通孔的主要工艺步骤是：1、（）；2、（）；3、（）。
正确答案：第一层层间介质氧化物淀积；氧化物磨抛；第十层掩模和第一层层间介质刻蚀5、名词解释溅射镀膜正确答案：溅射镀膜是利用电场对辉光放电过程中产生出来的带电离子进行加速，使其获得一定的动能后，轰击靶电极，将靶电极的原子溅射出来，沉积到衬底形成薄膜的方法。
6、名词解释物理气相沉积正确答案：“物理气相沉积”通常指满意下面三个步骤的一类薄膜生长技术：A.所生长的材料以物理的方式由固体转化为气体；B.生长材料的蒸汽经过一个低压区域到达衬底；C.蒸汽在衬底表面上凝聚，形成薄膜。
7、问答题简述引线材料？正确答案：用于集成电路引线的材料，需要注意的特性为电特性、绝缘性质、击穿、表面电阻热特性，玻璃化转化温度、热导率、热膨胀系数，机械特性，扬氏模量、泊松比、刚度、强度，化学特性，吸潮、抗腐蚀。
8、判断题LPCVD反应是受气体质量传输速度限制的。
正确答案：对9、判断题刻蚀的高选择比意味着只刻除想要刻去的那一层材料。
正确答案：对10、判断题半导体级硅的纯度为99.9999999%。
正确答案：对11、判断题芯片上的物理尺寸特征被称为关键尺寸，即CD。
正确答案：对12、判断题电机电流终点检测不适合用作层间介质的化学机械平坦化。
正确答案：对13、判断题高阻衬底材料上生长低阻外延层的工艺称为正向外延。
正确答案：错14、判断题关键层是指那些线条宽度被刻蚀为器件特征尺寸的金属层。
正确答案：对15、问答题测试过程4要素？正确答案：检测：确定被测器件（DUT）是否具有或者不具有某些故障。

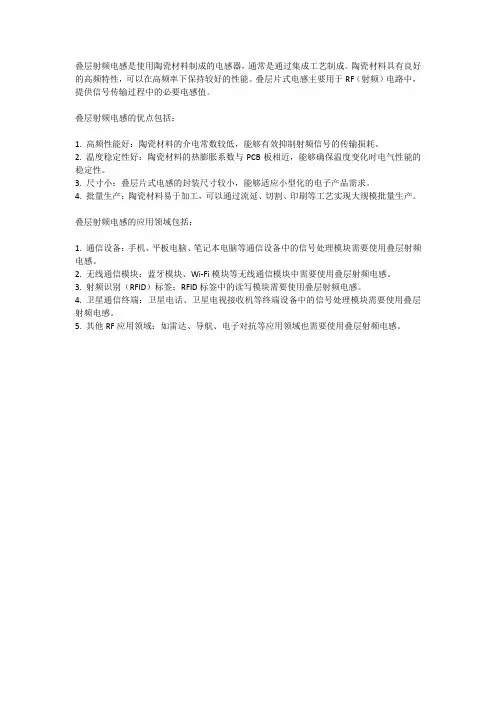

叠层射频电感是使用陶瓷材料制成的电感器，通常是通过集成工艺制成。
陶瓷材料具有良好的高频特性，可以在高频率下保持较好的性能。
叠层片式电感主要用于RF（射频）电路中，提供信号传输过程中的必要电感值。
叠层射频电感的优点包括：
1. 高频性能好：陶瓷材料的介电常数较低，能够有效抑制射频信号的传输损耗。
2. 温度稳定性好：陶瓷材料的热膨胀系数与PCB板相近，能够确保温度变化时电气性能的稳定性。
3. 尺寸小：叠层片式电感的封装尺寸较小，能够适应小型化的电子产品需求。
4. 批量生产：陶瓷材料易于加工，可以通过流延、切割、印刷等工艺实现大规模批量生产。
叠层射频电感的应用领域包括：
1. 通信设备：手机、平板电脑、笔记本电脑等通信设备中的信号处理模块需要使用叠层射频电感。
2. 无线通信模块：蓝牙模块、Wi-Fi模块等无线通信模块中需要使用叠层射频电感。
3. 射频识别（RFID）标签：RFID标签中的读写模块需要使用叠层射频电感。
4. 卫星通信终端：卫星电话、卫星电视接收机等终端设备中的信号处理模块需要使用叠层射频电感。
5. 其他RF应用领域：如雷达、导航、电子对抗等应用领域也需要使用叠层射频电感。
一体成型电感叠层电感
一体成型电感和叠层电感都是电子器件中常见的电感器类型，它们的主要区别在于制造工艺和性能特性。
一体成型电感，也被称为固体电感器，是将线圈和铁芯直接压铸在一块磁性材料中制成。
这种电感的优点是体积小，性能稳定，但缺点是电流密度小，不适用于大电流的电路。
叠层电感是由多层线圈和铁芯叠合在一起制成的电感。
这种电感的优点是电流密度大，适用于大电流的电路，但缺点是体积相对较大，且各个层之间的耦合可能会影响性能。
总的来说，一体成型电感和叠层电感各有优缺点，适用于不同的应用场景。
在选择使用时，需要根据电路的需求和特性进行选择。
一体成型电感和叠层电感在电子设备中都有广泛的应用。
一体成型电感常用于需要小体积和高集成度的电子设备中，如手机、笔记本电脑、便携式音响等。
由于它们是将线圈和铁芯直接压铸在一块磁性材料中，因此可以做出非常小的电感，而且性能稳定。
叠层电感则常用于需要大电流的电子设备中，如电源供应器、开关电源、电机驱动器等。
由于它们是多层线圈和铁芯叠合在一起，因此可以承受大电流，而且可以根据需要调整电感的值。
总的来说，一体成型电感和叠层电感都是电子设备中非常重要的元件，选择哪种类型的电感主要取决于设备的应用需求和电路特性。
叠层电感线绕电感磁珠电感1. 引言1.1 叠层电感叠层电感是一种电子元件，主要由多层绕制而成。
其工作原理是利用电流通过线圈时产生的磁场，使得线圈内形成磁场，从而实现电感的功能。
叠层电感常用于各种电子设备中，如通讯设备、电源等。
其优点包括体积小、重量轻、性能稳定等，因此在现代电子领域得到广泛应用。
叠层电感的结构特点主要包括多层绕制、绝缘层分割、紧凑排列等。
多层绕制可以增加电感的感应系数，提高电感的性能；绝缘层分割可以减小内部损耗，提高电感的效率；紧凑排列可以减小电感的体积，提高电路的集成度。
叠层电感具有体积小、重量轻、性能稳定等优点，适用于各种电子设备中。
在电子产业不断发展的背景下，叠层电感的应用范围将会不断扩大，为电子设备的性能提升提供更多可能。
1.2 线绕电感线绕电感是一种常见的电感器件，其结构简单，制作工艺容易，广泛应用于各种电路中。
线绕电感通常由一根绕制在磁性材料上的导线组成，当电流通过导线时，产生的磁场会导致磁通量的变化，从而产生感应电动势。
线绕电感可以通过改变导线的长度、直径、匝数等参数来调节电感值，从而满足不同电路的需求。
线绕电感的结构特点主要包括：导线绕制在磁性材料上，具有较高的感应电感值；电流通过导线时会产生磁场，使得电感器件具有储能和滤波的功能；结构简单，制作成本低廉，广泛应用于各种电子设备中。
线绕电感的优点包括：制作工艺简单，成本较低；电感值可调节范围广，能够满足不同电路的需求；具有良好的磁耦合性能，可以实现多级电路的互感耦合。
线绕电感也存在一些缺点，如：体积较大，占用空间较多；在高频电路中会产生电阻和损耗，影响电路性能。
1.3 磁珠电感磁珠电感是一种常见的电感器件，广泛应用于各种电子设备中。
它通过在绕组中穿插磁栅或磁珠来增加电感的效果，从而有效地提高了电路的性能和稳定性。
磁珠电感的工作原理是利用磁场的感应作用，通过磁场的变化来产生感应电动势，从而实现电感的功能。
磁珠电感在电子设备中起着重要的作用，例如在电源供应器、变频器、通信设备等领域广泛使用。
叠层功率电感
叠层功率电感是一种常见的电感器件，也被称为多层电感或堆叠电感。
下面将为您详细介绍叠层功率电感的构造、特点以及应用。
一、构造
叠层功率电感通常由多个相同线圈绕制而成，每个线圈通常由多层导线绕制而成。
这些线圈通过一定的间隔间隔叠放在一起，再用绑扎带或胶水等方式固定在一起，形成一个整体结构。
电感的引出端子可以是插接式或固定式的。
二、特点
1. 叠层功率电感具有较高的感应能力和阻抗，能够有效地过滤电源中的噪声信号，提高系统的稳定性和可靠性；
2. 叠层功率电感采用多个线圈叠放在一起的结构，使得其相比于单一的电感器具有更大的电感值和更高的电流容量，可以满足大功率设备的需求；
3. 叠层功率电感的结构紧凑，体积小，可以帮助设计者实现更小型化的电路设计，提高产品的集成度；
4. 叠层功率电感工作稳定，温度变化对其性能的影响较小，具有长寿命的特点。
三、应用
叠层功率电感广泛应用于各种电源滤波、开关电源、逆变器、磁性存储、照明等领域。
常见的应用场景包括：
1. 用于电源滤波，过滤电源中的噪声信号；
2. 用于开关电源中的输入输出滤波，提高系统的稳定性；
3. 用于照明电源中的功率因数校正电路；
4. 用于磁性存储中的写入和读取磁场，提高存储器的读取速度。
总之，叠层功率电感具有较高的电感值和电流容量，能够过滤电源中的噪声信号，提高系统的稳定性和可靠性，因此在众多应用场景中得到了广泛的应用。
叠层电感参数叠层电感是一种由多个相同或不同的线圈叠放而成的电感器件。
其结构可以是平行的、绕线相交的或者是S型等形状。
叠层电感既具有电感的基本特性，也具有进一步提高电感参数的特点。
在设计和制造过程中，可以根据具体要求选择合适的叠层电感参数。
叠层电感的主要参数包括电感值、电流饱和电流等。
其中，电感值是叠层电感的重要参数之一，它表示单位长度上的感应电势与其内部磁通变化率的比值。
通常用亨利（H）作为单位，常见的规格有微亨（μH）和毫亨（mH）等。
叠层电感的电感值受到许多因素的影响，包括线圈的绕制方式、线圈的材料、线圈的形状、线圈的绕制方法等。
绕制方式主要有平行绕制和交替层绕制两种。
平行绕制是指将多个线圈平行地放置在金属垫上，线圈之间没有交叉；交替层绕制是指将多个线圈交替地层叠在一起，线圈之间相互交叉。
这两种绕制方式在电感值上有着不同的影响。
叠层电感的电流饱和电流是指电感器件在额定电流下，其感应电势达到最大值时，电感器件开始饱和的电流。
电感器件的饱和电流与其内部磁通密度有关，当磁通密度达到一定值时，磁芯会进入饱和状态，此时电感值会明显降低。
因此，在选择叠层电感时，需要根据设计中的电流需求来合理选择电感器件的饱和电流。
叠层电感还具有电阻、品质因数等参数。
电阻是指电感器件所具有的电流通过时所消耗的功率，品质因数是指电感器件在特定频率下损耗功率与储能功率之比。
电阻和品质因数与电感器件的损耗和性能有关，选择合适的电阻和品质因数可以提高电感器件的效率。
综上所述，叠层电感的参数包括电感值、电流饱和电流、电阻和品质因数等。
这些参数直接影响叠层电感的性能和应用范围，因此，在设计和选择叠层电感时，需要充分考虑这些参数的影响，根据具体要求来选择合适的叠层电感参数。
同时，制造厂商也需要不断研究和改进叠层电感的制造工艺和材料，以提高电感器件的性能。
叠层型功率电感助力模块电源
前言
随着移动设备的多功能化，其电源电路的工作电压也变得多样化。
具体来说，以典型的手机为例，除了原始的通话功能之外，相机、广播、电视等各种功能已经成为普遍标准的功能。
这些功能的工作所需的电压各不相同，为此，电池电压必须通过电源转换电路将其电压转换成各电路正常工作所需电压。
大多采用电源转换效率较高的开关控制器(通常称作DC-DC转换器)。
另外，在移动设备多功能化进程中，对机器的小型、薄型化要求也逐步提升。
为此就必须减少元件的使用数量，或者将元件做到更小。
此对策是借由提高DC-DC转换器的开关频率，减小必要的功率电感和电容的额定参数
值，以此来适应元件的小型化。
将集中控制电源的PMIC(Power Management IC)的开关频率，将从一直使用的1MHz变为3MHz,还有管理单独电源的DC-DC转换器IC中主流频率一直是3～4MHz，对于此种情况，作为主要元件的功率电感就需要1.0uH到2.2uH的低感值产品。
而开关频率数的提高使静噪成为必须，为了解决这些课题，推动了功率电感的开发。
手机电源电路中功率电感的必要特性
在此阐述多功能小型手机的电源电路对功率电感的形状和特性的要求。
主要有以下三项。
体积小，厚度薄
拥有能够适应电源电路高电源转换效率的特性
在电源工作状态下拥有抗噪声能力
接下来就村田制作所开发的，具备以上性能的功率电感的性能作说明。
针对小型电源电路开发的叠层型功率电感。
