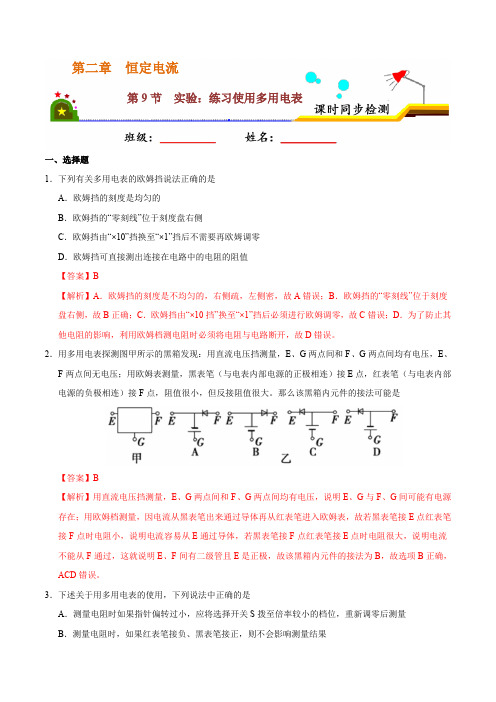

第二章恒定电流第9节实验：练习使用多用电表一、选择题1．下列有关多用电表的欧姆挡说法正确的是A．欧姆挡的刻度是均匀的B．欧姆挡的“零刻线”位于刻度盘右侧C．欧姆挡由“×10”挡换至“×1”挡后不需要再欧姆调零D．欧姆挡可直接测出连接在电路中的电阻的阻值【答案】B【解析】A．欧姆挡的刻度是不均匀的，右侧疏，左侧密，故A错误；B．欧姆挡的“零刻线”位于刻度盘右侧，故B正确；C．欧姆挡由“×10挡”换至“×1”挡后必须进行欧姆调零，故C错误；D．为了防止其他电阻的影响，利用欧姆档测电阻时必须将电阻与电路断开，故D错误。
2．用多用电表探测图甲所示的黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆表测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。
那么该黑箱内元件的接法可能是【答案】B【解析】用直流电压挡测量，E、G两点间和F、G两点间均有电压，说明E、G与F、G间可能有电源存在；用欧姆档测量，因电流从黑表笔出来通过导体再从红表笔进入欧姆表，故若黑表笔接E点红表笔接F点时电阻小，说明电流容易从E通过导体，若黑表笔接F点红表笔接E点时电阻很大，说明电流不能从F通过，这就说明E、F间有二级管且E是正极，故该黑箱内元件的接法为B，故选项B正确，ACD错误。
3．下述关于用多用电表的使用，下列说法中正确的是A．测量电阻时如果指针偏转过小，应将选择开关S拨至倍率较小的档位，重新调零后测量B．测量电阻时，如果红表笔接负、黑表笔接正，则不会影响测量结果C．测量电压时，如果红表笔接负、黑表笔接正，则不会影响测量结果D．测量不同的电流时，都必须重新调零【答案】B【解析】测电阻时如果指针偏转过小，所选挡位太小，应换大挡，应将选择开关S拨至倍率较大的档位，重新调零后测量，故A错误；测量电阻时，多用电表内部电源被接通，电流从多用电表内部流出，因为电阻不分正负极，所以电流流向电阻哪一端无所谓，红、黑表笔分别插在负、正插孔不会影响测量结果，故B正确。
11.5实验：练习使用多用电表1.多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是( )A.当多用电表调至电压挡时按电路图甲连接，然后闭合开关B.当多用电表调至电流挡时按电路图乙连接，然后闭合开关C.当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关D.当多用电表测量二极管的反向电阻时，按电路图丁连接2.如图所示，黑箱中有三个接线柱a b c、、，内接一个定值电阻和一个二极管。
利用多用电表的欧姆挡进行测量，红、黑表笔接不同点时，两点间阻值如表中所示。
黑箱内电路连接方式可能为( )连接方式红a黑b红b黑a红b黑c红c黑b红c黑a红a黑c阻值/Ω∞80 300 300 300 ∞A. B. C. D.3.下列关于用多用电表欧姆挡测电阻的说法中正确的是( )A.测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较大的挡位，重新调零后测量B.测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C.测量电路中的某个电阻，应该把该电阻与电路断开D.测量阻值不同的电阻时都必须重新调零4.下列关于欧姆表的使用和操作正确的是( )A.欧姆表欧姆调零后，用“×10”挡测量电阻的阻值，发现表针偏转如图甲所示，为了提高测量精度，应换用“×100”挡，重新调零后再测量B.用多用电表测量不同的电阻R时，均需要重新欧姆调零C.若用多用电表欧姆挡测量某晶体二极管，结果如图乙所示，可知该二极管的正极为B端D.多用电表用完后，将红黑表笔拔出即可5.下列实验器材中是多用电表的是( )A. B.C. D.6.小明在实验室练习使用多用电表，两次测量时选择开关指向分别如图甲、乙所示，结果指针所指位置完全相同，如图丙所示，则他两次测量的读数分别为：( )A.22.0V，190ΩB.22.0V，220ΩC.1100V，22ΩD.1100V，19Ω7.关于多用电表，下列说法正确的是( )A.多用电表测量直流电流时，红表笔接触点的电势低B.测量电路中的某个电阻时，应该把该电阻与电路断开C.多用电表换用不同倍率欧姆挡测电阻时，不需要重新欧姆调零D.多用电表作为欧姆表使用时，若指针偏转太大，则需选择更大的倍率进行测量8.如图所示，黑盒子有三个接线柱，用多用电表欧姆挡探究其内部电路.当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度；当红、黑表笔分别接触2、3时电表指针不发生偏转；则黑盒内电路可能是下列选项中的( )A. B.C. D.9.将红表笔插入多用电表的正(+)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的( )A.测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B.测电压时，电流从红表笔流入多用电表，测电阻时，电流从黑表笔流出多用电表⨯挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则C.选择欧姆挡10应换用1⨯挡，调零后再测D.选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻10.关于多用电表的使用，下列操作正确的是( )A.测电压时，图甲连接方式红黑表笔接法有误B.测电流时，应按图乙连接方式测量C.测电阻时，可以按图丙连接方式测量D.测二极管的反向电阻时，应按图丁连接方式测量11.关于多用电表的使用，下列说法不正确的是( )A.表盘上电阻的刻度线不均匀，越靠近右侧刻度线越密集B.使用完毕应把选择开关旋到OFF 挡或交流电压最高挡C.测量电阻时，第一次测量之前要欧姆调零，之后就算换倍率测量，也没有必要重新欧姆调零D.测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“-”接线柱流入多用电表12.关于多用电表的使用，下列说法正确的有( )A.甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确B.乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确C.丙图中用的是多用电表电阻挡测量二极管的反向电阻D.丁图中用多用电表电阻挡测量的是二极管的反向电阻13.如图(a)所示，是多用电表欧姆挡内部的部分原理图，已知电源电动势 1.5V E =，内阻1r =Ω，灵敏电流计满偏电流10mA g I =，内阻为90g r =Ω，表盘如图b 所示，欧姆表表盘中值刻度为15。
高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习一、选择题1.如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。
为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数。
下列选项中符合操作规程的是（）A.直流10 V挡B.直流0.5 A挡C.直流2.5 V挡D.欧姆挡【答案】A【考点】多用电表的原理和使用【解析】【解答】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行，选项D不符合题意；由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全，选项C不符合题意；估测电路中电流的最大值可能为I m＝1.2 A，所以选用直流0.5 A挡也不对，B选项不符合题意；只能选用直流10 V挡，A选项符合题意。
故正确答案为：A。
【分析】此题属于基础题型，考查对多用电表的使用以及对常见电路问题中电流表、电压表量程的估测与选择条件，需引起注意。
2.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。
如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）A. 甲，aB. 乙，aC. 丙，bD. 乙，b【答案】B【考点】多用电表的原理和使用【解析】【解答】晶体二极管的正向电阻很小，而反向电阻很大。
由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B符合题意。
故答案为：B。
【分析】此题属于基础题型，考查对二极管正、反向电阻特点，以及考查多用电表中欧姆表的使用原理，较为简单。
3.在商店选购一个10 μF电容器，在只有一个多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：④不偏转；⑤偏转至最右边；⑥偏转至中值；⑦偏转一下又返回最左边正确的选项是（）A. ①④B. ①⑤C. ③④D. ③⑦【答案】D【考点】多用电表的原理和使用【解析】【解答】若用电压、电流挡，则因无电源无法检测，故要用欧姆挡；使用欧姆挡检测时，接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边，选项D 符合题意。
8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。
考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。
实验:练习使用多用电表课后篇巩固提升1.(2020安徽黄山高二上学期期末质量检测)利用多用表测量电阻,主要步骤如下:(1)把红表笔插入插孔,黑表笔插入插孔;(2)把选择开关旋至“×100”挡;(3)把红表笔和黑表笔短接,调节欧姆调零旋钮进行;(4)然后测量电阻,多用电表示数如图,则该电阻的阻值为Ω。
根据多用电表的使用方法,为了操作简单,红表笔插入正极,黑表笔插入负极;(3)使用欧姆表之前要进行欧姆调零;(4)读数为22,然后乘以挡位倍数,阻值为2.2×103Ω。
正极负极(3)欧姆调零(写调零即可)(4)2.2×1032.(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x。
根据如图所示指针位置,此被测电阻的阻值约为Ω。
(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻,应该把该电阻与电路断开欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值20kΩ。
(2)使用欧姆挡时,若指针偏角较大,表明待测电阻较小,应换较小的挡位;反之,应换较大的挡位,A正确;利用欧姆表测电阻时,因使用表内电源,故电阻不能在通路时测量,C正确。
×104(2)AC3.(2020四川广元高二上学期期末检测)如图所示是某同学连接的实验实物图,闭合开关S后,发现L1、L2灯都不亮,他采用多用电表的直流电压挡进行故障检查:(1)选择开关应置于下列量程的挡(用字母序号表示)。
.5 V B.10 V C.50 V D.250 V(2)在测试a、b间直流电压时,红表笔应接触(选填“a”或“b”)。
(3)该同学测试结果为:a、b间电压表有示数,c、b间电压表有示数,c、d间电压表无示数,d、f间电压表有示数。
根据测试结果,可以判定故障是(假设只有下列中的某一项有故障)。
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
第5节实验：练习使用多用电表（作业时间：30分钟）一、欧姆档读数1．某物理课外兴趣小组的同学用欧姆表粗略测量一未知电阻的阻值，他们选择“×10”挡，欧姆调零后，测量时指针位置如图所示，则该电阻阻值约为（）A．15ΩB．20ΩC．170ΩD．2000Ω二、多用电表的使用2．多用电表是实验室必备仪器，利用多用电表可以测量电流、电压和电阻等物理量。
已知多用电表的黑表笔接内部电源的正极，关于多用电表的使用，下列说法正确的是（）A．测量电路中电流时，需要把多用电表选择到相应量程的电流挡，黑表笔接高电势B．测量电阻时，由于双手手指与表笔金属部分接触，会导致测量值偏大C．测电阻时，若指针偏转角度较小，应换较大倍率后，重新调零，再进行测量D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，则指针偏转角度很小3．用多用电表测电阻时，下列说法中正确的是（）A ．多用电表的指针偏角越大，被测电阻的阻值越小B ．在测电路中的电阻时，电路中的电源应该断开C ．如果用“10⨯”挡时多用电表的指针偏角过大，应换用“100⨯”挡，且需重新调零D ．每次测量前必须进行欧姆调零三、多用电表红黑表笔的使用4．关于多用电表的使用，下列说法正确的有（ ）A ．甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确B ．乙图是用多用电表直流电流档测量电路中的电流，表笔接法错误C ．丙图中用的是多用电表电阻档测量二极管的正向电阻D ．丁图中用的是多用电表电阻档测量二极管的正向电阻5．小明在实验室练习使用多用电表，两次测量时选择开关指向分别如图甲、乙所示，结果指针所指位置完全相同，如图丙所示，则他两次测量的读数分别为：（ ）A．22.0V，190ΩB．22.0V，220ΩC．1100V，22ΩD．1100V，19Ω6．用万用表的欧姆挡测电阻时，下列说法中正确的是（）A．万用电表的指针达满偏时，被测电阻值最大B．万用电表的指针指示零欧时，说明通过被测电阻的电流最大C．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处D．用欧姆表的R×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩE．测量前，待测电阻应跟别的元件和电源断开F．用欧姆表的R×100Ω挡测电阻时，若指针指在0Ω处附近，则应换用R×1kΩ挡7．在实验室做电学实验时会经常用到多用电表，图甲为刻度板，图乙为操作面板，下列测量项中操作和读数正确的是（）A．若多用电表未使用时发现指针出现图甲①位置，则需要调节图乙中的h处的旋钮B．在粗测一节5号电池的电动势时，将图乙中档位旋钮打至e处，红表笔接电池正极，黑表笔接负极，读出图甲中指针②所对的数值1.4VC．测规格为“220V，20W”的灯泡阻值时，先将图乙中档位旋钮打至a处，再将红黑表分别接在灯泡的两处通电接口处，读出图甲中指针②所对的数值120ΩD．若用×1k档测量某一定值电阻时，发现指针偏转到图乙中③位置，需要将档位旋钮打至b处，正确操作后，指针处于②位置，其读数为1200Ω8．多用电表是一种多功能仪表，在实验室里经常用来测电流、电压、电阻和鉴别电学元件。
【实验: 练习使用多用电表】习题随堂训练1．(1)用多用表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔________．根据图7－7－10所示指针位置，此被测电阻的阻值约为________ Ω.(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析：(1)①使用欧姆表时，指针指在“中值”附近较为准确．②由题图知，中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．③测量前必须调零．④实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.(2)指针偏角过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．答案：(1)c、a、b、e30 k(或30 000)(2)AC2．用多用电表进行了几次测量，指针分别处于a和b的位置，如图7－7－11所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．指针位置选择开关所处挡位读数直流电流100 mA ______ mAa直流电压2.5 V ______ Vb 电阻×100______ Ω答案：230.573203．为测量一个定值电阻的阻值，备用器材如下：待测电阻R x电流表A1(量程100 μA，内阻约2 kΩ)电流表A2(量程500 μA，内阻约300 Ω)电压表V1(量程15 V，内阻约150 kΩ)电压表V2(量程50 V，内阻约500 kΩ)电源E(电动势15 V)滑动变阻器R(最大阻值1 kΩ)多用电表，开关S，导线若干(1)先用多用电表欧姆挡对R x进行粗测．若选择×100 Ω挡用正确的测量方法进行测量，发现指针几乎不偏转，为较准确测量应选用________挡(×10，×1 k)．重新选挡测量，刻度盘上的指针位置如图7－7－12所示，测量结果是________Ω.(2)现用伏安法测量R x阻值．为了尽量减小实验误差，要求测多组数据．①电流表应选________，电压表应选________．②画出实验电路图．③根据实验中测得的多组数据作出的UI图线如图7－7－13所示，根据图线求得待测电阻的阻值为________Ω.答案：(1)×1 k30 k(2)①A2V1②如图所示③31 k4．某同学测量一只未知阻值的电阻．(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图7－7－14所示．请你读出其阻值大小为________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？①________________________________________________________________________.②________________________________________________________________________.③________________________________________________________________________.④________________________________________________________________________.(2)若该同学再用“伏安法”测量该电阻，所用器材如图7－7－15所示，其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω，变阻器阻值为50 Ω.图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．(3)该同学按照“伏安法”测量电阻的要求连接好图7－7－15电路后，按照正确的连接方式测得的电阻值将________(填“大于”“小于”或“等于”)被测电阻的实际阻值．解析：由于滑动变阻器的最大阻值较小，因此滑动变阻器连成分压式，由于电流表内阻较小，因此电流表内接．由于电流表有分压作用，因此测得的电阻值偏大．答案：(1)1.0 kΩ或1 000 Ω①将选择开关打到“×100”挡；②将两表笔短接，调节调零旋钮，进行欧姆挡调零；③再将被测电阻接到两表笔之间测量其阻值并读出读数；④测量完毕将选择开关打到“OFF”挡．(2)如右图(3)大于作业手册1．如图7－7－16所示，要测量一只量程已知的电压表的内阻，所备器材如下：A．待测电压表V(量程3 V，内阻未知) B．电流表A(量程3 A，内阻0.01 Ω) C．定值电阻R(阻值2 kΩ，额定电流50 mA) D．蓄电池E(电动势略小于3 V，内阻不计)E．多用电表F．开关K1、K2，导线若干有一同学利用上面所给器材，进行如下实验操作：(1)首先，用多用电表进行粗测，选用×100 Ω倍率，操作方法正确．若这时刻度盘上的指针位置如图甲所示，则测量的结果是________ Ω.(2)为了更精确地测出此电压表内阻，该同学设计了如图乙、丙所示的实验电路，你认为其中较合理的电路图是________，合理的理由是_________________________________________________.(3)用你选择的电路进行实验时，请简述实验步骤：___________________________________________________________________.(4)用上述所测量的物理量表示电压表的内阻R V＝____________.解析：(1)题考查欧姆表的读数原理．(2)题考查实验电路图的设计．(3)题考查测量电阻的实验步骤．(4)题考查电阻的计算．根据(3)的实验步骤可以列出方程U1＝U2＋U2R V R，解得R V＝U2U1－U2R.答案：(1)3 000(2)丙乙图中电流表的示数太小，误差太大．丙图中R的值与电压表阻值接近，误差小．(3)闭合K1，再闭合K2，读得电压表示数U1；再断开K2，读得电压表示数U2.(其他表述正确也可)(4)R V＝U2U1－U2R.2.如图7－7－17所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________________________________________________________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．解析：用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的．答案：(1)电压欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如电阻为无穷大，表明小灯泡有故障．3．为了测量电阻R x的阻值，实验室备有下列器材：A．待测电阻R x，阻值约为200 ΩB．直流电源，电动势约为3 V，内电阻约为0.5 ΩC．电流表A1，量程10 mA，内阻r＝80 ΩD．电流表A2，量程20 mA，内阻约为30 ΩE．定值电阻R0＝180 ΩF．滑动变阻器R，最大阻值为20 Ω，额定电流1.0 AG．单刀单掷开关一个，导线若干(1)为尽量准确地测出R x阻值，甲、乙、丙三位同学设计了三种实验电路，如图7－7－18所示，你认为正确的是________．(填“甲”、“乙”或“丙”)(2)开始实验时，在合上开关S前，滑动变阻器的滑动触头应置于________端(填“a”或“b”)．(3)按所选的电路进行测量，读出电流表A1的示数为I1，电流表A2的示数为I2.推导出计算R x的表达式为R x＝________.答案：(1)乙(2)b(3)180I1I2－I14．某课题小组通过实验测量淮河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12 V，内阻约100 Ω)，电流表(量程100 μA，内阻约50 Ω)、滑动变阻器(10 Ω，1 A)、电池组(电动势E＝12 V，内阻不计)、开关、导线若干、直尺、待测的水样品．如图7－7－19是他们用伏安法多次测量并计算出对应的水柱长度L与水柱电阻R描点画出的图象．实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图7－7－20所示．请回答下面的问题：(1)玻璃管内径d的测量值为________ cm；(2)请在上面的虚线框内画出测量水柱电阻的电路图；(3)所测水的电阻率为________ Ω·m(保留两位有效数字)．解析：(1)由游标卡尺的读数规则可知：d＝22＋6×0.1 mm＝2.26 cm.(2)因为测量的电压值与电流值是从零开始，故应选用分压电路．因电压表的内阻相对于电流表的内阻更接近于被测电阻，所以应选用电流表内接法．(3)因为ρ＝RSL，由图象可知：RL＝2×105Ω/m.而S＝πd24≈4×10－4 m2，所以ρ＝RSL＝80 Ω·m.答案：(1)2.26(2)如右图所示(3)80±45．(1)某多用电表的欧姆挡中间刻度值是“15”，一位同学在用它来测量电阻时，先将选择开关旋至“×10”挡处，然后进行调零，再将两支表笔分别与电阻的两个引线接触，结果指针指在刻度值为“100”至“200”之间，为了使测量更准确，他应该将选择开关旋至________挡处．换挡后必须_____________________________才能进行测量．(2)图7－7－21中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻．当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2.①根据已知条件与测量数据，可以得出待测电阻R＝____________.②根据图7－7－21所给出的电路，在图7－7－22的各器件实物图之间补画出连接的导线．解析：(1)第一次测量时，指针示数过大，所以要选择倍率更大的挡进行测量，所以要选“×100”挡．欧姆表每次换挡后都要重新进行欧姆调零．本题较易． (2)由第一次测量可得电压表内阻为：R V ＝U 1I 1，由于不计电源内阻，所以电流表内阻为：R A ＝E －U 1I 1；由第二次测量可得：R ＝E I 2－R A ，代入即可得： R ＝E I 2－E －U 1I 1. 答案：(1)×100 重新调零(2)①R ＝E I 2－E －U 1I 1②连线如图6．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P 在不同照度下的阻值如下表：照度(lx)0.2 0.4 0.6 0.8 1.0 1.2 电阻(kΩ) 75 40 28 23 20 18(1)根据表中数据，请在图7－7－23给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如图7－7－24所示，当1、2两端所加电压上升至2 V 时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx 时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响) 提供的器材如下：光敏电阻R P (符号，阻值见上表)；直流电源E (电动势3 V ，内阻不计)；定值电阻：R 1＝10 kΩ，R 2＝20 kΩ，R 3＝40 kΩ(限选其中之一并在图中标出)；开关S 及导线若干．解析：根据图表信息，正确作出阻值随照度变化的图象，可知随照度的增加，电阻逐渐减小；第(2)题中，关键信息是1、2两端所加电压升到2 V时就自动启动照明系统，故随着光敏电阻上的照度减弱，其电阻阻值逐渐增加，根据上述特点可设计如图所示的电路图．答案：(1)光敏电阻的阻值随照度变化的曲线如解析图所示．特点：光敏电阻的阻值随照度的增大非线性减小．(2)见解析图。
第5节练习使用多用电表一、多用电表的结构和使用方法1．认识多用电表（1）多用电表可以用来测_____，其表面结构如图所示；（2）多用电表表面分为上、下两部分，上半部分为表盘，共有三排刻度线，最上面的刻度线的左端标有____，右端标有____，是用于测电阻的；中间的刻度线是用于测直流电流和电压的，其刻度是____分布的；最下面一排刻度线左侧标有“V”；是用于测交变电压的，其刻度线分布不均匀；（3）多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就能测量____，当选择开关旋转到其他功能区域时，就可用于测量电压或电阻；（4）多用电表表面还有一对正、负插孔，红表笔插____，黑表笔插____。
在插孔的上面的旋钮叫____，用它可进行电阻调零。
另外，在表盘和选择开关之间还有一个指针定位螺丝，用它可以进行_____，即旋转该指针定位螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。
2．如图所示，图甲为多用电表的示意图，现用它测量一个阻值约为150Ω的电阻，测量步骤如下：（1）在使用多用电表前先调节______（填图中字母A、B、C），使电表指针停在______（填“电阻”或“电流”）的“0”刻线。
（2）将选择开关旋转到“Ω”挡的______（填“×1”、“×10”、“×100”或“×1k”）位置。
（3）将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节______（填图中字母A、B、C），使电表指针对准______（填“电阻”或“电流”）的“0”刻线。
（4）将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为______Ω。
（5）测量完毕，将选择开关旋转到“OFF”位置。
3．（2022·辽宁朝阳·高二阶段练习）某学习小组将一内阻为1200Ω、量程为250μA的微安表分别改装为量程为1.0mA的电流表和量程为1.0V的电压表，后又把改装后的电流表改装为一多挡位欧姆表。
