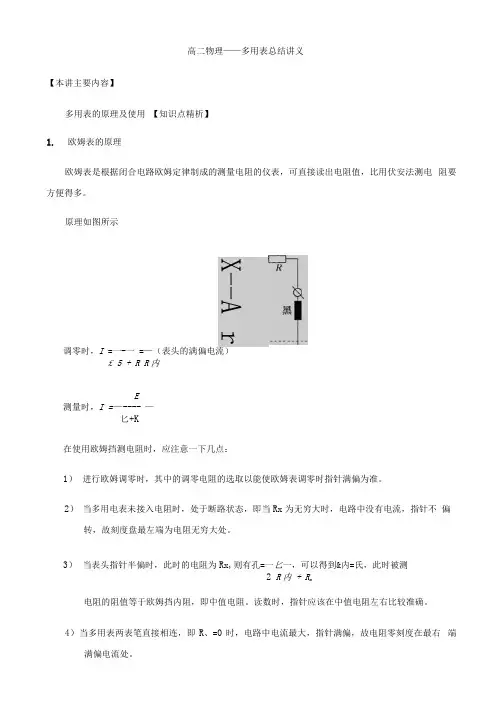

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1.欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。
原理如图所示X--A r调零时，I =一-一 =—（表头的满偏电流）£ 5 + R R内E测量时，I =—---- —匕+K在使用欧姆挡测电阻时，应注意一下几点：1）进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。
2）当多用电表未接入电阻时，处于断路状态，即当Rx为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。
3）当表头指针半偏时，此时的电阻为Rx,则有孔=一匕一，可以得到&内=氏，此时被测2 R内 + R x电阻的阻值等于欧姆挡内阻，即中值电阻。
读数时，指针应该在中值电阻左右比较准确。
4）当多用表两表笔直接相连，即R、=0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。
5）只要将对应Rx值的电流刻度I改为阻值R”即为欧姆表。
6）由于I与R的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的, 电阻零刻度在电流满偏处。
7）红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。
2.多用电表的使用（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。
虽然使用方便，但是其准确度稍低。
（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
二直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。
测量步骤如下：1）将功能选择开关旋到直流电流挡2）测量时，应使电表与待测电路串联。
3）选择合适的量程，应尽量使指针偏转角度大一些，测量结果比较准确。
