高中物理之多用电表的使用知识点

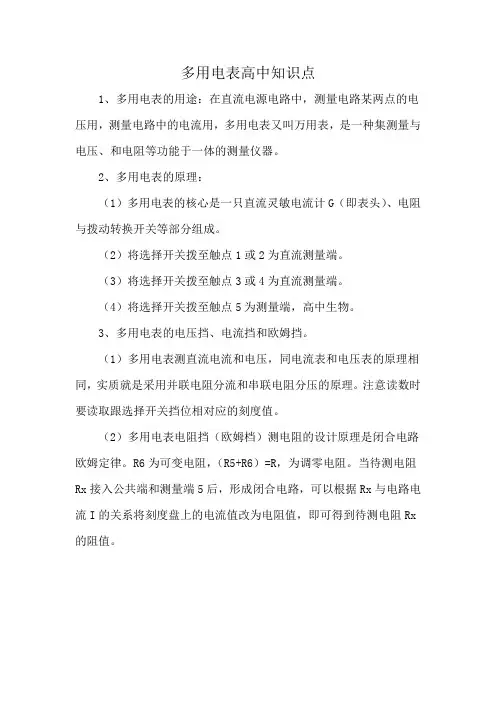

多用电表高中知识点
1、多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器。

2、多用电表的原理：
（1）多用电表的核心是一只直流灵敏电流计G（即表头）、电阻与拨动转换开关等部分组成。

（2）将选择开关拨至触点1或2为直流测量端。

（3）将选择开关拨至触点3或4为直流测量端。

（4）将选择开关拨至触点5为测量端，高中生物。

3、多用电表的电压挡、电流挡和欧姆挡。

（1）多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理。

注意读数时要读取跟选择开关挡位相对应的刻度值。

（2）多用电表电阻挡（欧姆档）测电阻的设计原理是闭合电路欧姆定律。

R6为可变电阻，（R5+R6）=R，为调零电阻。

当待测电阻Rx接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx 的阻值。

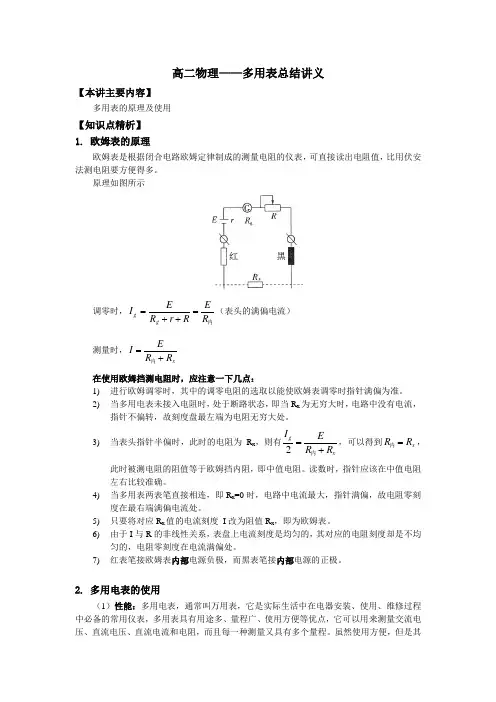

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如图所示调零时，内R E R r R E I g g =++=（表头的满偏电流） 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

多用电表知识点总结主要内容：将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G改装成电压表和电流表，同时研究有关电阻测量的问题。

一、电流表G (表头) 的构造和工作原理(利用示教用电流表或多媒体介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g表示。

表头指针偏转到最大刻度时的电流，叫满偏电流I g。

说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数，表头还可能被烧坏。

②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。

表头线圈的电阻，叫做表头的内阻R g。

说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。

③满偏电压U g由欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。

由于θ∝I，I∝U，故U∝θ。

如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。

表头通过满偏电流时加在它两端的电压，叫满偏电压，用U g表示。

满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？据部分电路欧姆定律可知：U g＝I g R g总结：表头G 的满偏电压U g 和满偏电流I g 一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G 加以改装。

二、电压表和电流表(1)把表头G 改装成电压表V①把表头G 改装成电压表V 的方法：给表头G 串联一个适当的分压电阻R 。

高中物理之多用电表的使用知识点欧姆表欧姆表的构造：表头、电源和可变电阻三部分组成．原理依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时．如图所示，调节R，使电流表指针达到满偏电流（即调零），此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：当Rx改变，Ix随之改变，即每一个Rx都有一个对应的Ix ，将电流表上Ix 处标出对应Rx的R值，就制成欧姆表表盘。

只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。

由于Ix 不随Rx均匀变化，故欧姆表表盘刻度不均匀。

欧姆表的特点红、黑表笔短接时，调节R的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为零。

当红、黑表笔不接触时，指针不偏转，即指向电流表的零点．此时红、黑表笔之间电阻为无穷大。

当在红、黑表笔间接入某一电阻Rx，指针恰好指在刻度盘的中间位置，此时Rx与欧姆表内阻阻值相等。

测量原理当红、黑表笔间接入被测电阻Rx时，通过表头的电流。

改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。

合理地选择挡位由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。

注意事项（1）使用前先机械调零，使指针指在电流表的零刻度。

（2）要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。

（3）合理选择量程，使指针尽量指在刻度的中央位置附近。

（4）换用欧姆挡的另一量程时，一定要重新调零。

（5）读数时，应将表针示数乘以选择开关所指的倍数。

（6）测量完毕，拔出表笔，开关置于交流电压最高挡或OFF 挡。

若长期不用，须取出电池。

内阻将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，故欧姆表内电阻R内＝r＋Rg＋R1中值电阻当外加电阻Rx＝r＋Rg＋R1＝R内时，电流为I＝1/2 Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻。

物理的多用电表知识点
多用电表是用来测量负载电流的仪器，常用于工业生产、实验室、科学研究等领域。

1.原理：多用电表通常是通过把电流通过一个电阻测量，然后通过
计算得到电流的大小。

2.电流测量范围：多用电表的测量范围通常在几十微安到几千安之
间。

3.精度：多用电表的精度取决于其设计和制造，一般在几十微安到
几千安之间。

4.使用：使用多用电表时，需要注意保护好电表的灵敏度，并避免
超载。

5.维护：多用电表需要定期校准和维护，以确保其精度和性能。

6.应用：多用电表广泛应用于工业生产、科学研究、实验室等领域，
用于测量电流的大小。

7.连接方式：多用电表一般有两种连接方式，即直流电流测量和交
流电流测量。

对于直流电流测量，多用电表的两端分别与负载的正负极相连；对于交流电流测量，多用电表的两端分别与负载的两条导线相连。

8.参考值：多用电表在测量电流时，一般会有一个参考值，这个参
考值表示电流的最大测量范围。

9.尺寸：多用电表的尺寸取决于其功能和规格，一般有小型、中型
和大型三种。

10.品牌：市面上有许多多用电表的品牌，其中一些著名的品牌有
Fluke、Agilent、Keithley、Tektronix 等。

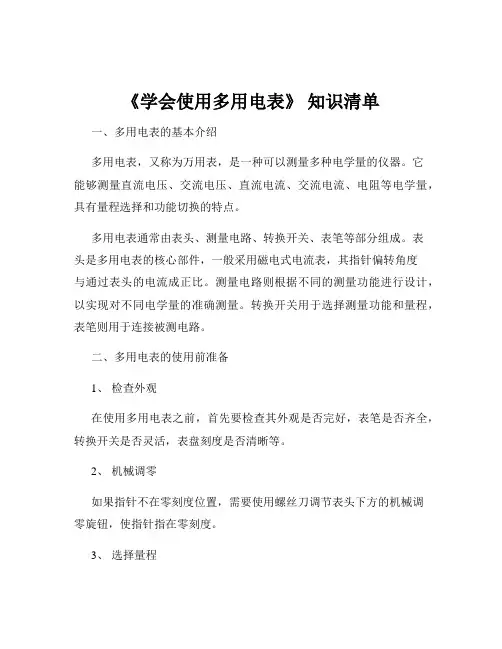

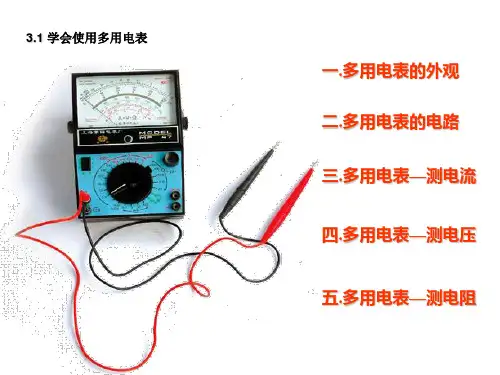

《学会使用多用电表》知识清单一、多用电表的基本介绍多用电表，又称为万用表，是一种可以测量多种电学量的仪器。

它能够测量直流电压、交流电压、直流电流、交流电流、电阻等电学量，具有量程选择和功能切换的特点。

多用电表通常由表头、测量电路、转换开关、表笔等部分组成。

表头是多用电表的核心部件，一般采用磁电式电流表，其指针偏转角度与通过表头的电流成正比。

测量电路则根据不同的测量功能进行设计，以实现对不同电学量的准确测量。

转换开关用于选择测量功能和量程，表笔则用于连接被测电路。

二、多用电表的使用前准备1、检查外观在使用多用电表之前，首先要检查其外观是否完好，表笔是否齐全，转换开关是否灵活，表盘刻度是否清晰等。

2、机械调零如果指针不在零刻度位置，需要使用螺丝刀调节表头下方的机械调零旋钮，使指针指在零刻度。

3、选择量程根据被测电学量的大致范围，选择合适的量程。

如果无法估计被测电学量的大小，应先选择较大的量程进行测量，然后根据测量结果逐步减小量程，以获得更准确的测量值。

三、测量直流电压1、量程选择将转换开关拨到直流电压挡，根据被测电压的估计值选择合适的量程。

2、测量方法将红表笔接在被测电路的高电位端，黑表笔接在低电位端。

确保表笔与被测电路接触良好，读取表盘上相应量程的刻度值，即为被测直流电压的大小。

3、读数方法直流电压的刻度是均匀的，根据所选量程确定每一小格代表的电压值，然后根据指针偏转的格数读出测量值。

四、测量交流电压1、量程选择与测量直流电压类似，将转换开关拨到交流电压挡，并选择合适的量程。

2、测量方法表笔的接法与测量直流电压相同，但要注意交流电压没有正负极之分。

3、读数方法交流电压的刻度也是均匀的，读取方法与直流电压相同。

但需要注意的是，交流电压的测量值是有效值。

五、测量直流电流1、量程选择将转换开关拨到直流电流挡，根据被测电流的估计值选择量程。

2、测量方法将被测电路断开，将红表笔接在电流流入的一端，黑表笔接在电流流出的一端，然后接通电路进行测量。

多用表的原理和使用【知识点】用多用电表测电阻一、实验原理当红、黑表笔短接并调节R 使指针满偏时有①当电笔间接入待测电阻R x时，有②联立①②可得．R为欧姆表的中值电阻．中每一个R x 都有一个对应的电流值I，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1.机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2.选挡：选择开关置于欧姆表“×1”挡．3.短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4.测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5.换一个待测电阻，重复以上2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6.多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1.多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2.测量时手不要接触表笔的金属部分．3.合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4.测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．【例题精选】1.下图为多用电表的表盘，关于多用电表的使用，下列说法正确的是A.表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集B.只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度C.测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率使测量时表针落在刻度盘的中间区域D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更大倍率档【答案】C【解析】A.欧姆档刻度分布不均匀，越靠近左侧刻度线越密集，故A 错误；B.无论是测电流、电压，还是测电阻，都要进行机械调零，即是调节指针定位螺丝，使指针指在最左端刻度，故B 错误；C.为减小测量误差，使用欧姆表测电阻时应应选择合适的挡位，使指针指在表盘中央刻度线附近，故C 正确；D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，说明电阻很小，应该选择较小倍率档。

练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2、工作原理：闭合电路的欧姆定律I＝错误!.3、刻度的标定：红黑表笔短接(被测电阻R x＝0)时，调节调零电阻R,使I＝I g,电流表的指针达到满偏,这一过程叫欧姆调零．(1）当I＝I g时，R x＝0，在满偏电流I g处标为“0”．（图甲）(2）当I＝0时,R x→∞，在I＝0处标为“∞”．(图乙）(3）当I＝错误!时，R x＝R g＋R＋r，此电阻是欧姆表的内阻,也叫中值电阻．(二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程．另外,还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮,使指针指在欧姆表的“0"刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项（1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔,黑表笔插入“－"孔，注意电流的实际方向应为“红入"，“黑出”．(2）区分“机械零点"与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．（3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．（4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．（5）测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果,甚至可能损坏电表．（6)测电阻时每换一挡必须重新欧姆调零．(7）使用完毕，选择开关要置于交流电压最高挡或“OFF"挡．长期不用,应把表内电池取出．(四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种,且故障一般只有一处．（1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联,若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势,则说明该部分电路中有断点．②将电流表串联在电路中,若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开,然后接到红黑表笔间，若有阻值（或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路。

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

多用电表-知识点剖析一、电流表改装成欧姆表1.欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的,它的原理如图2-8-1所示,G 是电流表(表头),内阻为R g ,满偏电流为I g 电池的电动势为E,内阻为r.电阻R 是可变电阻,也叫调零电阻.图2-8-1当红、黑表笔相接时(图甲),相当于被测电阻R g =0,调节R 的阻值,使E/(r+R g +R)=I g ,则表头的指针指到满刻度,所以刻度盘上指针指在满偏处定为刻度的零点.r+R g +R 是欧姆表的内阻.当红、黑表笔不接触时(图乙)相当于被测电阻R x =∞,电流表中没有电流,表头的指针不偏转,此时指针所指的位置是刻度的“∞”点.当红、黑表笔间接入被测电阻R x 时(图丙),通过表头的电流I=E/(r+R g +R+R x ).改变R x ,电流I 随着改变,每个R x 值都对应一个电流值,在刻度盘上直接标出与I 值对应的R x 值,就可以从刻度盘上直接读出被测电阻的阻值.2.欧姆表的刻度(1)欧姆表的刻度不均匀图2-8-2欧姆表刻度能指示出电阻的数值,但刻度是不均匀的,如图2-8-2所示.靠右边的刻度稀,靠左边的刻度密,这是因为刻度是根据电流与电阻的对应关系刻出的,而接入不同的被测电阻R x 时,通过的电流I x (I x =xg R R R r E +++0)与R x 不是成比例关系,所以刻度是不均匀的. (2)中值电阻中值电阻:电流表的指针指到刻度盘的中央时所对应的R x 值叫中值电阻,R 中=R 内=R g +r+R 0.(3)由(1)(2)可知当R x =2R 内时,I x =312=+内内R R E ·内R E ,指针指在31满偏处; 当R x =3R 内时,I x =413=+内内R R E ·内R E ,指针指在41满偏处; 当R x =nR 内时,I x =内内nR R E +=内R E n •+11,指针指在11+n 满偏处. 二、多用电表多用电表能够测量直流电流、直流电压、电阻等.多用电表是由一只小量程的电流表与若干元件组成的.每进行一种测量时,只使用其中一部分电路,其他部分不起作用.现举一例说明.如图2-8-3所示为一多用电表的设计电路及各种量程.图2-8-3(1)当连接公共端与接头1时,为0—10 mA 直流电流挡.(2)当连接公共端与接头2时,为0—1 mA 直流电流挡.(3)当连接公共端与接头3时,为0—50 V 直流电压挡.(4)当连接公共端与接头4时,为0—500 V 直流电压挡.(5)当连接公共端与接头5时,是内阻为1.5 k Ω的电阻挡.其中R 1、R 2、R 3、R 4阻值的计算,分别按照电流表分流、电压表分压原理算出.在电源内阻不计的前提下,由R 5+R 6+R g =gI E 可算出R 5+R 6的阻值.特别值得注意的是当分别接3、4、5接头时,小量程的电流表的内阻相当于R g 与R 1+R 2并联,满偏电流相当于表盘指示满偏刻度值的两倍.已知表头内阻、满偏电流、电源电动势时,算出的相关数值如下:已知:I g =500 μA,R g =200 Ω,E=1.5 V求得:R 1=20 Ω,R 2=180 Ω,R 3=49.9 k Ω,R 4=499.9 k Ω,R 5+R 6=1.4 k Ω电流挡、电压挡的刻度是均匀的,指针从左向右示数增大;欧姆表的刻度是非均匀的,指针从右向左示数增大.三、多用电表的使用多用电表的型号很多,但使用方法基本相同,请同学们注意以下几个问题.(1)表盘面上“＋”“-”插孔,表示直流电流挡、直流电压挡的正、负接线柱,因此,不管测什么项目,首先将红表笔插入“+”插孔,将黑表笔插入“-”插孔.那么用直流电流挡、直流电压挡时,电流从红表笔流入,从黑表笔流出;用电阻挡时由原理图可知,红表笔连接的是表内电源的负极,黑表笔连接的是表内电源的正极,因此,电流还是从红表笔流入,从黑表笔流出.(2)测量前,应把选择开关旋到相应项目的适当量程上,读数时要注意挡位与刻度盘的对应.直流电流挡、直流电压挡跟电流表和电压表的使用方法一样.要注意所选的量程应大于用电器两端电压的估计值或通过用电器电流的估计值.(3)欧姆挡的使用需要注意如下几点:①选挡接着调零(选挡的原则:指针越接近中值电阻,读数越精确);②换挡重新电阻调零;③示数要乘倍率;④用毕将选择开关拨离欧姆挡,一般旋至交流电压最高挡上或“OFF ”挡上;⑤被测电阻要跟电源、其他元件分离.四、关于晶体二极管图2-8-4晶体二极管是用半导体材料制成的,它有两个极,一个叫正极,一个叫负极,它的符号如图2-8-4所示. 晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通(如图2-8-5甲所示);当给二极管加反向电压时,它的电阻很大,电路截止(如图2-8-5乙所示).图2-8-5。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

高考多用电表知识点在高考物理考试中，电磁感应与电路是重要的章节之一，而电路中的电流、电压和电阻等概念是基础知识点。

在学习电路的过程中，多用电表是不可或缺的实验工具。

本文将介绍高考物理中常见的多用电表知识点，帮助同学们更好地理解和应用。

一、多用电表的基本构造多用电表是一种用来测量电流、电压和电阻的仪器。

它主要由表笔、量程档位、显示屏和选择旋钮等部件组成。

表笔用于接触被测电路，量程档位用于调节测量范围，显示屏用于显示测量结果，选择旋钮用于切换测量模式。

二、电流的测量1. 直流电流的测量在测量直流电路中的电流时，需要将多用电表的选择旋钮拨到直流电流（A）档位，并根据被测电路的电流大小选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电流值。

2. 交流电流的测量交流电流的测量比直流电流稍微复杂一些。

首先，需要将多用电表的选择旋钮拨到交流电流（A）档位，并选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值。

需要注意的是，交流电流的测量结果是有效值。

三、电压的测量1. 直流电压的测量在测量直流电路中的电压时，需要将多用电表的选择旋钮拨到直流电压（V）档位，并根据被测电路的电压大小选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电压值。

2. 交流电压的测量与交流电流的测量类似，测量交流电压需要将多用电表的选择旋钮拨到交流电压（V）档位，并选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值。

同样地，交流电压的测量结果也是有效值。

四、电阻的测量1. 未接入电路的电阻测量在测量未接入电路中的电阻时，需要将多用电表的选择旋钮拨到电阻（Ω）档位，并选择合适的量程档位。

然后，将两个电阻表笔依次与待测电阻的两端相连，读取显示屏上的数值即可得到电阻值。

需要注意的是，对于不同量程的电阻测量，选择合适的量程档位能够提高测量的精度。

多用电表的原理和使用方法一、多用电表的结构和原理〔1〕多用电表由一只灵敏的电流表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

〔2〕多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

〔3〕多用电表的表面结构如下图，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ 〞，右端标有“0〞，是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V〞，是用于测交流电压的，其刻度是不均匀的。

多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。

红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针〔在不接入电路中时〕指在“0〞刻线。

二、多用电表的使用方法〔一〕多用电表在使用前，应观察指针是否指电流表的零刻度，假设有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

〔二〕，使用多用电表进行测量时，要根据测量要求选择正确的档位。

〔1〕直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

〔2〕直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

〔3〕欧姆档〔欧姆表〕①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。

难点84多用电表的使用与读数1．多用电表的构造如图甲所示，多用电表由表头、选择开关和测量线路三部分组成．表头是一个灵敏电流表，选择开关旋转到电流挡，表内的电流表电路就被接通；选择开关旋转到电压挡（或电阻挡），表内的电压表电路（或欧姆表电路）就被接通，欧姆调零旋钮选择开关2．多用电表电阻挡的原理多用电表电阻挡（即欧姆表）是依据闭合电路的欧姆定律制成的，原理如图乙所示，黑表笔接多用电表内部电源的正极，红表笔接负极，当红、黑表笔断开时，表的指针停在左端的“o”位置上，此时外接电阻为∞；当红、黑表笔短接时．外接电阻为零．调节调零翱让当两表笔间接入待测电阻Rx时，回路中的电流I=对应的电流值I，因此可以将表盘电流刻度改为电阻R，的刻度，从而直接读出待测电阻R。

的大小．从电流，与电阻R，的关系可以看出，它们的关系是非线性的，由于电流刻度是均匀的，故电阻的刻度是不均匀的．3．多用电表的使用方法(1)测量前，先检查指针是否停在左端的“0”位置上，如果没有，需用小螺丝刀轻轻地调整定位螺丝，使指针指零．(2)将红、黑表笔分别插入“+”、“一”插孔，使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间人体的电阻与被测电路并联，改变了电路结构）．(3)根据被测物理量及其数量级将选择开关旋到相应的测量项（电流、电压、电阻）和适当的量程，读数时要在与选择开关相对应的刻度盘上读数，测电阻时，指针停在刻度盘中间刻度附近时误差较小．．(4)测电阻时，应先进行欧姆调零，“欧姆零点”在表盘刻度右侧电阻标“0”的位置，调整的旋钮是欧姆调零旋钮．’(5)测量电阻前，待测电阻应与电源及其他元件断开，并通过变换欧姆挡倍率使指针停在表盘中央刻度附近．(6)每变换一次倍率，都要重新进行欧姆调零．(7)待测电阻的阻值等于表盘上的读数乘以相应的倍率．(8)用完后，应把选择开关旋转到“OFF”或交流电压最高挡，闪记欧姆表的操作可巧记为：①选挡接着调零；②换挡重新调零；③示数要乘倍率；④用毕旋至OFF挡（或交流电压最高挡）；⑤流向“红进黑出”（无论使用电流挡、电压挡还是欧姆挡，电流都是从红表笔流进多用电表，从黑表笔流出）．读数时要注意测量所选择的挡住及量程，确定测量的精确度，再进行读数，典例8的第(4)问，进行电阻测量时，指针的偏转角较小，说明回路中电流较小，对应的待测电阻较大，故应选择高倍率，换挡注意重新调零，典列多用电表如图所示，在正确操作的情况下：(1)若选择开关的位置如灰箭头所示，则测量的物理量是____，测量结果为—————．(2)若选择开关的位置如白箭头所示，则测量的物理量是____，测量结果为____．(3)若选择开关的位置如黑箭头所示，则测量的物理量是____，测量结果为____．。

电学实验专题（三）多用电表的使用与读数
1．多用电表的读数
电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读数时应注意乘倍率。

2．多用电表使用的几个注意事项
(1)电流的流向：由于使用多用电表时不管测量什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。

(2)要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，断电的时候用表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，打开电源表笔短接用欧姆调零旋钮调整。

(3)测电阻时每变换一次挡位，都要重新进行欧姆调零。

(4)选倍率：测量前应根据估计阻值选用适当的挡位。

由于欧姆挡的刻度不均匀，使用欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范围。

(5)测电阻时要将电阻与其他元件断开。

测电阻时不要用手接触多用电表的表笔。

(6)多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
