高中物理多用电表复习

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如图所示调零时，内R E R r R E I g g =++=（表头的满偏电流） 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用（1）性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

（2）原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。

在处理电学问题时，掌握多用电表的使用知识点非常重要。

本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。

一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。

电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。

二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。

通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。

2. 接线正确连线是使用多用电表时常犯的错误之一。

在接线时，应根据测量对象的不同情况选择合适的接线方式。

对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。

3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。

对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。

三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。

连接完成后，多用电表可以直接显示出电路中的电压值。

2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。

如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。

3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。

注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。

2019级高三物理一轮复习学案（59）实验：多用电表的原理和使用课前案一、多用电表1、多用电表的表面结构：多用电表可以用来测、和，又称万用电表，其表面结构如图所示．其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端有“∞”，右端标有“ O ”，是用于测量的，刻度是分布的。

中间的刻度线是用于测和__ __的，其刻度是分布．多用电表表面的下半部分为选择开关，包括电流档、电压档和测电阻倍率．多用电表表面还有一对正、负插孔．红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫__ ，用它可进行电阻调零．另外，在表盘和选择开关之间还有一个_ _ ，用它可以进行，即旋转该调零螺丝，可使指针（不接入电路中时）指在__ 刻线．2、用欧姆挡测电阻，如果指针偏转角度太小（即指针所指的刻度值太大），应该倍率重新后再测；如果指针偏转角度太大（即指针所指的刻度值太小），应该倍率重新后再测。

内电源正极接表笔，内电源负极接表笔，电流从表笔流入，表笔流出。

3、测电阻的注意事项:（1）使用前检查指针是否在左侧零点,若不在应进行。

（2）测电阻时要使用内部电源。

即测量时必须断开，并与其它元件断开。

（3）每次换档后都要重新。

（4）使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间的人体电阻将与被测电路并联，改变了电路结构）。

（5）不论使用多用电表的哪个挡，电流总是从多用电表的接线柱（红表笔）进入电表，而从接线柱（黑表笔流出）。

二、欧姆表原理(多用电表测电阻原理)1.构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2.工作原理闭合电路欧姆定律I＝ER g＋R＋r＋R x。

3.刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零。

高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。

藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。

（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。

（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。

（3）此时电压表读数为V。

4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。

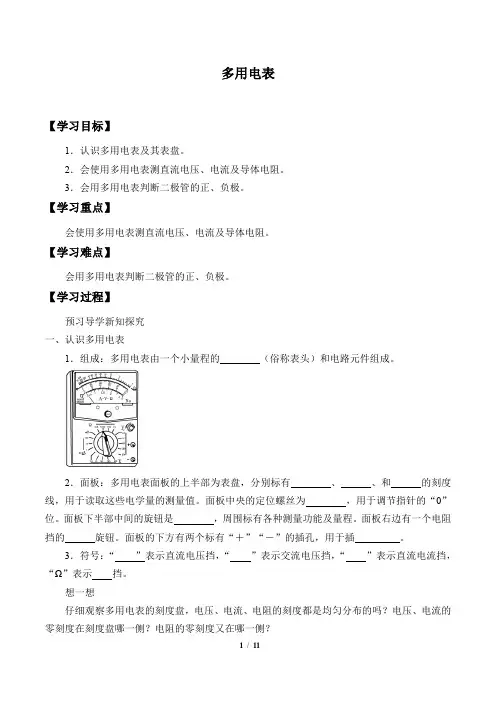

多用电表【学习目标】1．认识多用电表及其表盘。

2．会使用多用电表测直流电压、电流及导体电阻。

3．会用多用电表判断二极管的正、负极。

【学习重点】会使用多用电表测直流电压、电流及导体电阻。

【学习难点】会用多用电表判断二极管的正、负极。

【学习过程】预习导学新知探究一、认识多用电表1．组成：多用电表由一个小量程的（俗称表头）和电路元件组成。

2．面板：多用电表面板的上半部为表盘，分别标有、、和的刻度线，用于读取这些电学量的测量值。

面板中央的定位螺丝为，用于调节指针的“0”位。

面板下半部中间的旋钮是，周围标有各种测量功能及量程。

面板右边有一个电阻挡的旋钮。

面板的下方有两个标有“＋”“－”的插孔，用于插。

3．符号：“”表示直流电压挡，“”表示交流电压挡，“”表示直流电流挡，“Ω”表示挡。

想一想仔细观察多用电表的刻度盘，电压、电流、电阻的刻度都是均匀分布的吗？电压、电流的零刻度在刻度盘哪一侧？电阻的零刻度又在哪一侧？提示：电压、电流的刻度是均匀分布的，电阻刻度是不均匀的；电压、电流的零刻度在左端，而电阻的零刻度在右侧。

二、使用多用电表1．使用多用电表前，应检查指针是否停在位置。

如果没有停在位置，要用螺丝刀轻轻转动旋钮，使指针指“0”。

再将、测试表笔分别插入“＋”“－”插孔。

2．电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要根据所需测量的电学量，将开关旋转到相应的测量挡位和量程上。

测量结束后，要将开关旋转到的最大量程处或“”处，以保护多用电表。

3．用多用电表判断晶体二极管的极性目前广泛使用的二极管是晶体二极管，它是用半导体材料制成的电子元件。

二极管有两根引线，一根叫正极，一根叫负极。

二极管具有。

当给二极管加上一定的正向电压时，它的电阻值；当给二极管加上反向电压时，它的电阻值变得。

晶体二极管的这种导电特性可以概括成“正向导通，反向截止”。

二极管的符号：判一判（1）多用电表的所有刻度都是均匀分布的。

（）（2）应用多用电表无论测电压、测电流还是测电阻时，电流都是从红表笔流入电表。

练习使用多用电表一、基础知识（一）欧姆表原理(多用电表测电阻原理)1、构造:如图所示,欧姆表由电流表G、电池、调零电阻R和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2、工作原理：闭合电路的欧姆定律I＝错误!.3、刻度的标定：红黑表笔短接(被测电阻R x＝0)时，调节调零电阻R,使I＝I g,电流表的指针达到满偏,这一过程叫欧姆调零．(1）当I＝I g时，R x＝0，在满偏电流I g处标为“0”．（图甲）(2）当I＝0时,R x→∞，在I＝0处标为“∞”．(图乙）(3）当I＝错误!时，R x＝R g＋R＋r，此电阻是欧姆表的内阻,也叫中值电阻．(二）多用电表的功能多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项目和量程．另外,还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔．1、测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．2、测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮,使指针指在欧姆表的“0"刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．3、探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢（三）多用电表使用注意事项（1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔,黑表笔插入“－"孔，注意电流的实际方向应为“红入"，“黑出”．(2）区分“机械零点"与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．（3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．（4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．（5）测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果,甚至可能损坏电表．（6)测电阻时每换一挡必须重新欧姆调零．(7）使用完毕，选择开关要置于交流电压最高挡或“OFF"挡．长期不用,应把表内电池取出．(四）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种,且故障一般只有一处．（1)断路故障的检测方法①将多用电表拨到电压挡作为电压表使用．a、将电压表与电源并联,若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联．若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势,则说明该部分电路中有断点．②将电流表串联在电路中,若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开,然后接到红黑表笔间，若有阻值（或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路。

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

5实验：练习使用多用电表[学习目标] 1.了解多用电表的基本结构，知道多用电表的测量功能。

2.会使用多用电表测量电压、电流和电阻(重点)。

3.掌握多用电表的读数方法。

4.会使用多用电表测量二极管的正反向电阻(难点)。

5.会使用多用电表排查电路故障(难点)。

一、认识多用电表1．指针式多用电表(1)认识表盘(2)选择开关2．数字式多用电表如图所示，数字式多用电表的测量值以数字形式直接显示，使用方便。

数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还具有多种其他功能。

二、使用多用电表1．使用步骤(1)使用前，应调整__________，使指针指到________零刻度。

这一步又称为“机械调零”。

(2)使用时，通过________________选择合适的挡位。

(3)使用完毕，应将选择开关旋转到________位置。

2．使用多用电表测量电压、电流和电阻(1)测量直流电压①选择________________挡合适的量程，并将选择开关旋至相应位置。

②将多用电表________在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势________。

③根据表盘上相应量程的直流电压刻度读出电压值，读数时注意______刻度所表示的电压值。

(2)测量直流电流：①选择________________挡合适的量程，并将选择开关旋至相应位置。

②将被测电路导线拆开一端，把多用电表________在电路中，注意电流应从________表笔流入多用电表。

③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度。

(3)测量电阻：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适倍率。

选择倍率时，应使表针尽可能指在刻度盘的中间区域。

②欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针在表盘右端“0”刻度处。

③测量读数：将两表笔分别与待测电阻的两端接触，读数乘倍率即为待测电阻阻值。

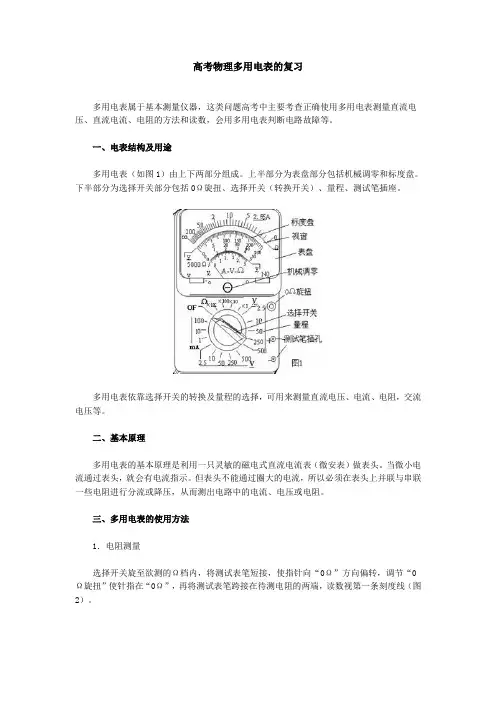

高考物理多用电表的复习多用电表属于基本测量仪器，这类问题高考中主要考查正确使用多用电表测量直流电压、直流电流、电阻的方法和读数，会用多用电表判断电路故障等。

一、电表结构及用途多用电表（如图1）由上下两部分组成。

上半部分为表盘部分包括机械调零和标度盘。

下半部分为选择开关部分包括0Ω旋扭、选择开关（转换开关）、量程、测试笔插座。

多用电表依靠选择开关的转换及量程的选择，可用来测量直流电压、电流、电阻，交流电压等。

二、基本原理多用电表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过圈大的电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压或电阻。

三、多用电表的使用方法1．电阻测量选择开关旋至欲测的Ω档内，将测试表笔短接，使指针向“0Ω”方向偏转，调节“0Ω旋扭”使针指在“0Ω”，再将测试表笔跨接在待测电阻的两端，读数视第一条刻度线（图2）。

档位测量范围中心刻度Ω×11～5K40ΩΩ×1010～50K400ΩΩ×100100～500K4KΩΩ×1K1K～5MΩ40Ω测量范围如上表，指针应指在中心位置为宜，每次换档使用时均要进行“0Ω”调节。

2．直流电压测量将选择开关旋至欲测量的直流电压档，再将测试表笔跨接在被测电压的两端，读数视第二条刻度线（图2）。

档位测量范围2/3刻度值2．5V0～2．5V1．67V10V0～10V6．67V50V0～50V33．33V250V0～250V166．67V500V0～500V333．33V测量范围如上表，测量时应将指针指在2/3刻度为宜。

3．直流电流测量将选择开关旋至欲测的直流电流档，再将测试表笔串联在电路中，读数视第二条刻度线（图2）。

档位测量范围2/3刻度值1 mA0～1 mA0．67 mA10 mA0～10 mA6．67 mA100 mA0～100 mA66．67 mA共有三个档位可供选择，测量范围如上表，测量时应将指针指在2/3刻度为宜。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

专题6：多用表的原理及其使用1．如图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：(1)调节________，使电表指针停在________（选填“电阻”或“电流”）的“0”刻线。

(2)将选择开关旋转到“Ω”挡的________（选填“×1”“×10”“×100”或“×1k”）位置。

(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________（选填“电阻”或“电流”）的“0”刻线。

(4)将红、黑表笔分别与待测电阻两端相接触，若电表指针读数如图乙所示，该电阻的阻值为________Ω。

(5)测量完毕，将选择开关旋转到“OFF”位置。

2．指针式多用电表是实验室中常用的测量仪器。

请回答下列问题：(1)某同学选用倍率为“×100”的电阻挡测电阻时，实验操作步骤是正确的，表针位置如图所示，则所测电阻的阻值为___________Ω；(2)该同学继续用相同挡位测量另一电阻，发现指针偏转角度过小。

为了减小测量误差，他再次进行测量前应该进行的操作是___________（从下列选项中挑出合理的步骤并按操作顺序排列）；A．将红表笔和黑表笔接触B．把选择开关旋转到“×10”位置C．把选择开关旋转到“×1k”位置D．调节欧姆调零旋钮使表针指向欧姆零点(3)用此多用电表进行测量电流，当选用量程为50mA的电流挡测量时，表针位置如图所示，则所测电流为___________mA；I 的电流表改装而成的欧姆表，欧姆调零后用它测量1.0kΩ的标准3．用满偏电流g3mA电阻时指针恰好指在1.0mA处；如果用它测量一个未知电阻x R时，指针指在2.0mA处。

求欧姆表内电池的电动势E及x R的阻值。

4．某同学用量程1mA、内阻100Ω的表头按如图（a）所示的电路进行改装，他想用这个电路实现测电流、电压和电阻三个功能，R1和R2为定值电阻、R为电阻箱。

高三物理一轮复习《2.8 多用电表》教案高三物理一轮复习《2.8多用电表》教案山东省郯城第三中学高三物理一轮复习《2.8多用电表》一、教材分析“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

二、教学目标1、科学知识目标(1)知道常用的电压表和电流表都是由小量程的电流表g(表头)改装而成的，了解电流表(表头)的原理，知道什么是电流表满偏电流和满偏电压；(2)认知字段改装常用电压表和电流表的原理，可以用万用表测量电路元件上的电压、电流、电阻等电学量；(3)会用多用表判断二极管的质量和极性等；(4)会用多用表查找电路故障。

2、过程与方法(1)通过多用电表原理的分析过程，重新认识物理学分析、研究实际问题的方法；；(2)经历学会采用多用电表的探究过程，重新认识科学探究的意义，重新认识物理实验在物理学发展过程中的促进作用。

3、情感态度与价值观通过本节课的教学活动，必须培育学生的应用领域意识，培育学生认同客观事实、理论联系实际、实事求是的科学态度和人生观。

鼓励学生关心实际问题，获得成功的欢欣，立志于把所学物理科学知识应用领域至实际中回去。

还要鼓励学生培养较好的生活习惯，爱惜器材，节约能源。

三、教学重点难点重点：(1)将表头g改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义；(2)学会使用多用电表。

难点：(1)认知装配后电压表和电流表的量程的物理意义；(2)量程的挑选。

（3）欧姆表刻度的确定四、学情分析1．科学知识基础分析：①掌握了闭合电路欧姆定律，并已熟练掌握了电路串并联的规律，会利用该定律列式求解相关问题。

②掌控了电流表改装大量程电流表和电压表的原理和刻度方法。

高考多用电表知识点在高考物理考试中，电磁感应与电路是重要的章节之一，而电路中的电流、电压和电阻等概念是基础知识点。

在学习电路的过程中，多用电表是不可或缺的实验工具。

本文将介绍高考物理中常见的多用电表知识点，帮助同学们更好地理解和应用。

一、多用电表的基本构造多用电表是一种用来测量电流、电压和电阻的仪器。

它主要由表笔、量程档位、显示屏和选择旋钮等部件组成。

表笔用于接触被测电路，量程档位用于调节测量范围，显示屏用于显示测量结果，选择旋钮用于切换测量模式。

二、电流的测量1. 直流电流的测量在测量直流电路中的电流时，需要将多用电表的选择旋钮拨到直流电流（A）档位，并根据被测电路的电流大小选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电流值。

2. 交流电流的测量交流电流的测量比直流电流稍微复杂一些。

首先，需要将多用电表的选择旋钮拨到交流电流（A）档位，并选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值。

需要注意的是，交流电流的测量结果是有效值。

三、电压的测量1. 直流电压的测量在测量直流电路中的电压时，需要将多用电表的选择旋钮拨到直流电压（V）档位，并根据被测电路的电压大小选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电压值。

2. 交流电压的测量与交流电流的测量类似，测量交流电压需要将多用电表的选择旋钮拨到交流电压（V）档位，并选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值。

同样地，交流电压的测量结果也是有效值。

四、电阻的测量1. 未接入电路的电阻测量在测量未接入电路中的电阻时，需要将多用电表的选择旋钮拨到电阻（Ω）档位，并选择合适的量程档位。

然后，将两个电阻表笔依次与待测电阻的两端相连，读取显示屏上的数值即可得到电阻值。

需要注意的是，对于不同量程的电阻测量，选择合适的量程档位能够提高测量的精度。

高中物理选修3多用电表的原理知识点多用电表在人教版普通高中课程标准实验教科书《物理》选修3-1第二章中作了详细介绍，下面是店铺给大家带来的高中物理选修3多用电表的原理知识点，希望对你有帮助。

高中物理多用电表的原理知识点一、内部结构测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相应的测量端。

使用时，电路只有一部分起作用。

二、测量原理(一)测直流电流和直流电压的原理，就是电阻的分流和分压原理，其中转换开关接 1 或 2 时测直流电流;接 3 或 4 时测直流电压;转换开关接 5 时，测电阻。

(二)多用电表电阻挡(欧姆挡)原理高中物理学习方法(一)预习学习的第一个环节是预习。

有的同学不注重听课前的这一环节，会说我在初中从来就没有这个习惯。

这里我们需要注意，高中物理与初中有所不同，无论是从课程要求的程度，还是课堂的容量上，都需要我们在上课之前对所学内容进行预习。

在每次上课前，抽出一段时间(没有时间的限制，长则20分钟，短则课前的5、6分钟，重要的是过程。

)将知识预先浏览一下，一则可以帮助我们熟悉课上所要学习的知识，做好上课的知识准备和心理准备;二则可以使我们明确课堂的重点，找出自己理解上的难点，从而做到有的放矢地去听课，有的同学感到听课十分吃力，原因就在于此。

另外，还有更重要的一点就是预习可以培养锻炼我们的自学能力和思考能力(要知道以后进入大学深造或走上工作岗位，这些可是极其重要的)。

应该逐渐养成预习的良好习惯。

(二)上课(1) 主动听课.听课可分成三种类型：即主动型、自觉型和强制型。

主动型就是能够根据老师讲课的程序主动自觉地思考，在理解基础知识的基础上，对难点和重点进行推理性的思维和接受;自觉型则是能对老师讲课的程序进行思考，能基本接受讲解的内容和基础知识，对难点和重点一般不能进行自觉推理思维，要在老师的指导下才能完成这一过程;而强制型则是指在课堂学习中，思维迟缓，推理滞留，必须在老师的不断指导启发下才能完成学习任务。

实验十二练习使用多用电表实验目的和器材实验原理实验目的1.学会用多用电表测量电压、电流、定值电阻。

2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极。

3．学会用多用电表探测简单黑箱中的电学元件。

1.直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。

2．直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。

3．二极管的单向导电性二极管是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号是，当二极管的正极接高电势点，负极接低电势点，即加正向电压时，二极管电阻很小(与加反向电压比较)，处于导通状态，相当于一个接通的开关；当给二极管加反向电压时，二极管的电阻无穷大，相当于一个断开的开关，这种特性叫二极管的单向导电性，已被广泛应用。

4．欧姆表的原理及使用：闭合电路的欧姆定律。

实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

1．观察：观察多用电表的外形，认识选择开关的测量项目及量程。

2．机械调零：检查多用电表的指针是否指在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀进行机械调零。

3．将红、黑表笔分别插入“＋”“－”插孔。

4．测量小灯泡的电压和电流(1)按图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端电压。

(2)按图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。

5．测量定值电阻(1)根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处。

(2)将被测电阻接在两表笔之间，待指针稳定后读数。

(3)读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果。
