综合布线工程师设计要点1综合布线工程图综合布线工程图一般包括以下5类图纸。
根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。
（1）网络拓扑结构图（2）综合布线系统拓扑（结构）图（如图1所示）（3）综合布线管线路由图（4）楼层信息点平面分布图（如图2所示）（5）机柜配线架信息点布局图(如图3所示)图1 某大楼7-11层综合布线系统（数据+语音）拓朴图图2 某学生宿舍楼层信息点和管线布线图图3 机柜配线架信息点布局图（用excel表格生成）其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。
通过以上工程图，反映以下几个方面的内容：1）网络拓朴结构图；2）布线路由、管槽型号和规格；3）工作区子系统中各楼层信息插座的类型和数量；4）水平子系统的电缆型号和数量；5）垂直干线子系统的线缆型号和数量；6）楼层配线架（FD）、建筑物配线架（BD）、建筑群配线架（CD）、光纤互联单元的数量及分布位置；7）机柜内配线架及网络设备分布情况。
目前综合布线设计图中的图例比较混乱，缺少统一的标识，在设计中可以参考采用如图4的图例：图4 设计图例2 用AUTOCAD绘图AutoCAD广泛应用于综合布线系统的设计当中，特别是在设计中，当建设单位提供了建筑物的CAD建筑图纸的电子文档后，设计人员可以在CAD建筑图纸上进行布线系统的设计，起到事半功倍的效果。
目前，AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等。
如图5为用AutoCAD绘制楼层信息点分布图。
图5 用AutoCAD绘制楼层信息点分布图3 用Visio绘图在综合布线中常用Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等。
如图6用Visio绘制综合布线系统拓扑图。
图6 用Visio绘制综合布线系统拓扑图。

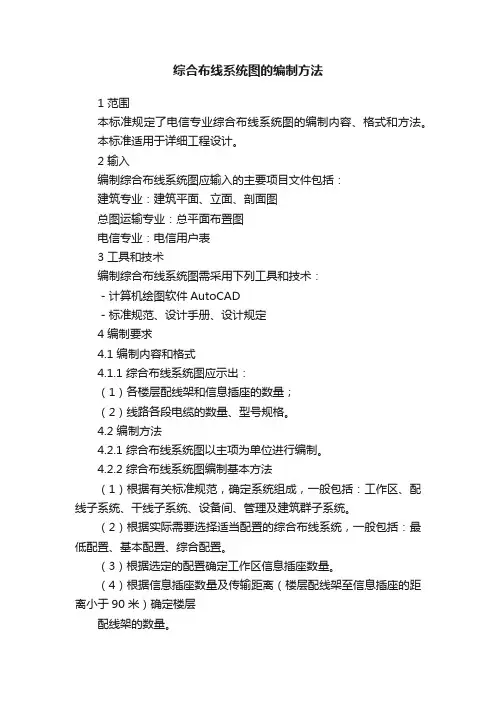

综合布线系统图的编制方法1 范围本标准规定了电信专业综合布线系统图的编制内容、格式和方法。
本标准适用于详细工程设计。
2 输入编制综合布线系统图应输入的主要项目文件包括：建筑专业：建筑平面、立面、剖面图总图运输专业：总平面布置图电信专业：电信用户表3 工具和技术编制综合布线系统图需采用下列工具和技术：－计算机绘图软件AutoCAD－标准规范、设计手册、设计规定4 编制要求4.1 编制内容和格式4.1.1 综合布线系统图应示出：（1）各楼层配线架和信息插座的数量；（2）线路各段电缆的数量、型号规格。
4.2 编制方法4.2.1 综合布线系统图以主项为单位进行编制。
4.2.2 综合布线系统图编制基本方法（1）根据有关标准规范，确定系统组成，一般包括：工作区、配线子系统、干线子系统、设备间、管理及建筑群子系统。
（2）根据实际需要选择适当配置的综合布线系统，一般包括：最低配置、基本配置、综合配置。
（3）根据选定的配置确定工作区信息插座数量。
（4）根据信息插座数量及传输距离（楼层配线架至信息插座的距离小于90 米）确定楼层配线架的数量。
（5）根据选定的配置确定传输线路，一般包括：光纤电缆，三类UTP/FTP、五类UTP/FTP、超五类 UTP/FTP。
4.2.3 常用图幅为A1、A2。
4.2.4 绘图比例：无比例。
5 输出5.1 综合布线系统图应以本标准规定的图幅输出。
5.2 综合布线系统图在输出时，应：（1）按《项目文件校审规定》进行校审。
5.3 综合布线系统图作为电信专业详细工程设计的成品。
附加说明：本标准由电信专业提出、起草,由电信专业负责解释。
本标准有1 个附录：附录A：综合布线系统图示例。
教学内容：绘制工程图-----楼间光纤布线图教学目标：1.掌握visio绘图的技巧。
2.掌握图形“形状”相关命令的使用。
教学重难点：1.绘图实体之间的合理分布。
2.合理有效的利用相同实体的绘制。
3.正确使用“形状”命令。
教学方法：演示法、任务驱动法教学学法：观察法、实践操作法课时安排：1课时教学过程：引入：在上一节课我们讲解绘制了综合布线逻辑结构图，其中配线架的绘制，以及不同配线架的区别，如下图：图例一般用蓝色字体在绘图的左下角作出说明！如下图：新课：根据教材p23页图2—13绘制楼间光纤布线图：步骤：1.绘制长方体（利用前面所学习的），如下图：2.绘制“CNC 线缆井”，并复制3个，按要求调整位置下图：方法：a.利用椭圆工具与shift 键绘制一个正圆，并设置填充的透明度为100%。
b.设置椭圆线条粗细，使用命令：形状---操作---偏移（2mm ），删除最外面的圆。
c.放大正圆，确立竖线位置，绘制小的正圆，并移动到适当位置，再次复制2个d ．最后组合，移动到适当位置。
注意：合理利用方向键微调进行各元素排列关系！ 方法：绘制两条相交的线段，确认好倾斜度，利用平行关系绘制各个面，并确认相交的线段端点在同一个点上。
3.绘制纵向大小长方体，如下图。
4.链接各实体和实体，并添加必要的文字说明，效果如下图：注：a.利用背景格子来合理分布连接线条与各实体线条的间距； 教学小结：1.绘制visio 图形，注意实体大小及合理分布。
2.长方体、cnc 线缆井的制作。
3. 实体连接、线条之间的相互关系。
作业：结合前面的学习和本节课的讲解，绘制如下效果图：方法：a.利用背景格子，绘制纵向的大长方体，并组合。
b.复制大长方体，并缩放到适当大小，移动到目标位置。
注：长方体的侧面线条的倾斜度一定要适度，太小容易让缩放后看不到斜面，太大缩放后也不协调！探索：我们练习的是建筑物与建筑物之间的布线图，那么如下图同一建筑物不同楼层的设备布线图又应该如何来绘制呢？教学反思：这一节课是在先讲了一节理论的基础上来讲解这一节课的，所以给了很多学生来操作的时间，但是学生的操作基础有一点差，就体现了出了课堂容量有一点多，对于操作任务，多数学生只完成了主题部分，只有几个学生能够完全完成操作任务，在以后的教学任务中，根据学生的具体情况来安排教学任务。
第六节综合布线系统工程图综合布线系统（GCS、PDS）是建筑物内部或建筑群之间的传输网络，它使建筑物内部或建筑群之间的通信设备、信息交换设备、建筑设备、物业管理设备彼此相连，也能使建筑物内部通信网络设备与外部通信网络设备相联，传输语音、数据、图像及各类控制信号。
一、综合布线系统的结构综合布线系统一般采用模块化设计和物理分层星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统的改动都不影响其他子系统，只要改变节点连接就可使网络在星型、总线、环形等结构之间进行转换。
支持当前普遍采用的各种计算机及其网络系统，传输语音、数据、图像以及各类控制信号。
综合布线系统由6个独立的子系统组成。
其结构如图4-1所示。
6个独立的子系统为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
图4-1 建筑与建筑物群综合布线系统结构工作区子系统由I/O插座和连接到终端设备的连线组成，如图4-2所示。
I/O 插座位于用户工作区，使用户在移动终端设备时能方便地进行插拔。
I/O插座有墙上、地上、桌上、等多种，有RJ45的单孔、双孔、多孔等各种类型。
图4-2 工作区子系统水平子系统从管理子系统的配线架上的线缆连接到信息插座（用户工作区），如图4-3所示。
水平子系统与干线子系统的区别在于，水平子系统总是处在同一楼层上。
在建筑物内，水平子系统线缆为4对双绞线，它能支持数据通信设备。
在需要较高宽带应用时，可以采用光缆。
水平布线子系统将线缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。
通常可以采用3类或5类4对非屏蔽双绞线，4对非屏蔽双绞线都是由8根24—AWG（0.511mm）铜线组成，符合EIA/TIA—568标准。
图4-3 水平子系统管理子系统设置在楼层配线间内。
它由配线架、光纤接续箱等交连设备和互连设备组成，如图4-3所示。
管理子系统为连接其它子系统提供连接手段。
综合布线四大主要特征：楼宇自动化（BA）包含防火自动化（FA））通信自动化（CA）办公自动化（OA）（包含信息管理自动化（MA））布线综合化综合布线与智能大厦的关系综合布线系统犹如智能大厦内的一条高速公路,我们可在土建阶段将连接3A的线缆,综合布线建筑物内,至内楼内安装或增设什么系统,我们完全可以根据时的和需要, 发展和可能来决定了。
综合布线（PDS）只智能大厦的一个部份,不能把综合布线系统看成智能大厦。
只要有了"高速公路"，有了"综合布线系统"，想跑什么"车",想上什么系统，那就变得非常简单了。
综合布线系统的初始投资仅占速个建筑的3-5%。
综合布线的概念综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。
综合布线系统是建筑物或建筑群内的传输网络，它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接，包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。
综合布线的结构采用模块化设计和分层星形拓朴结构。
应用广泛的建筑与建筑群结合布线系统（PDS）结构可分为6个独立的系统（模块）：1. 工作区子系统（Work Area Subsystem）由终端设备到信息插座的连接（软线）组成2. 水平区子系统（Horizontal Subsystem）将电缆从楼层配线架连接到各用户工作区上的信息插座上,一般处在同一楼层3. 垂直干线子系统（Riser Backbone Subsystem）将主配与各楼层配线架系统连接起来4. 管理子系统（Administration Subsystem）将垂直干缆线与各楼层水平布线子系统连接起来5. 设备间子系统将各种公共设备(如计算机主机、数字程控交换机，各种控制系统，网络互连设备)等与主配线架连接起来。
综合布线设计方案1. 设计结构图2. 设计实例3. 考虑因素尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准，尽量与大多数厂家产品和设备兼容。
