散热风扇知识学习

散热器基础知识手册目录一、风扇结构二、风扇技术术语三、散热片材质介绍四、热管介绍五、测试篇章六、超频篇章七、CPU技术简介八、CPU ROADMAP九、导热膏第一章、风扇结构（工作原理）CPU散热器又称为CPU冷却器，英文名称CPU COOLER，它是针对CPU而设计的散热器装臵，其目的是通过CPU散热器的运作，将CPU之热能散发掉，以达到降低温度的效果。

它通过散热片迅速将CPU之热能传导出去，再借由风扇将其热量强制吹走。

1.1风扇的分类散热风扇是利用旋转叶片与气体的相互作用来压缩与输送气体的，其本体主要由转子和定子组成。

散热风扇一般分以下三类：1.1.1轴流式风扇：气流出口方向与叶片转动方向相同，在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动。

1.1.2 离心式风扇：利用离心力作用实现气体输送，扇叶在电机的驱动下高速旋转，使充满叶片间的气体沿着叶片向外甩出，在蜗壳内将动能转换成压力能后从出风口排出。

在轴向剖面上，气流沿着半径方向流动。

1.1.3 混流式风扇：气流沿轴向进入叶轮后，近似地沿着锥面流动，气流方向界于离心式与轴流式之间。

1.2风扇的基本结构一般的风冷散热器使用的主要是轴流式风扇，我们以它为例加以说明。

轴流式风扇可分为两部分1.2.1转子：包括扇叶（含磁框）、轴芯、油圈及卡簧等1.2.2 定子：包括电机、轴承、扇框等。

1.3风扇运转的基本原理根据安培右手法则，导体通过电流，周围会产生磁场，若将此导体臵于另一固定磁场中，则会产生吸力或斥力，造成物体移动。

依据此原理，在直流风扇的扇叶底部，事先安装一个充有磁性的橡皮胶磁铁。

环绕着矽钢片，轴心部分缠绕两组线圈，并使用霍尔感应元件作为同步侦测装臵，控制一组电路，该电路使缠绕轴心的两组线圈轮流工作。

矽钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。

当吸斥力大于风扇的静摩擦力时，扇叶自然转动，由于霍尔感应元件提供同步信号，扇叶因此得以持续运转，至于其运转方向，可依右手法则而定。

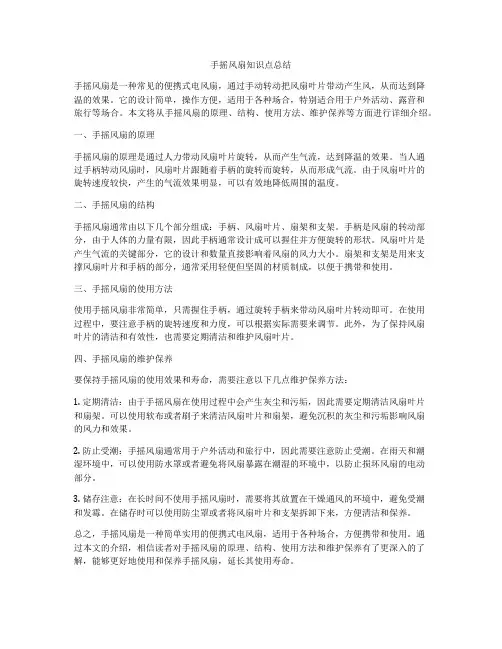

手摇风扇知识点总结手摇风扇是一种常见的便携式电风扇，通过手动转动把风扇叶片带动产生风，从而达到降温的效果。

它的设计简单，操作方便，适用于各种场合，特别适合用于户外活动、露营和旅行等场合。

本文将从手摇风扇的原理、结构、使用方法、维护保养等方面进行详细介绍。

一、手摇风扇的原理手摇风扇的原理是通过人力带动风扇叶片旋转，从而产生气流，达到降温的效果。

当人通过手柄转动风扇时，风扇叶片跟随着手柄的旋转而旋转，从而形成气流。

由于风扇叶片的旋转速度较快，产生的气流效果明显，可以有效地降低周围的温度。

二、手摇风扇的结构手摇风扇通常由以下几个部分组成：手柄、风扇叶片、扇架和支架。

手柄是风扇的转动部分，由于人体的力量有限，因此手柄通常设计成可以握住并方便旋转的形状。

风扇叶片是产生气流的关键部分，它的设计和数量直接影响着风扇的风力大小。

扇架和支架是用来支撑风扇叶片和手柄的部分，通常采用轻便但坚固的材质制成，以便于携带和使用。

三、手摇风扇的使用方法使用手摇风扇非常简单，只需握住手柄，通过旋转手柄来带动风扇叶片转动即可。

在使用过程中，要注意手柄的旋转速度和力度，可以根据实际需要来调节。

此外，为了保持风扇叶片的清洁和有效性，也需要定期清洁和维护风扇叶片。

四、手摇风扇的维护保养要保持手摇风扇的使用效果和寿命，需要注意以下几点维护保养方法：1. 定期清洁：由于手摇风扇在使用过程中会产生灰尘和污垢，因此需要定期清洁风扇叶片和扇架。

可以使用软布或者刷子来清洁风扇叶片和扇架，避免沉积的灰尘和污垢影响风扇的风力和效果。

2. 防止受潮：手摇风扇通常用于户外活动和旅行中，因此需要注意防止受潮。

在雨天和潮湿环境中，可以使用防水罩或者避免将风扇暴露在潮湿的环境中，以防止损坏风扇的电动部分。

3. 储存注意：在长时间不使用手摇风扇时，需要将其放置在干燥通风的环境中，避免受潮和发霉。

在储存时可以使用防尘罩或者将风扇叶片和支架拆卸下来，方便清洁和保养。

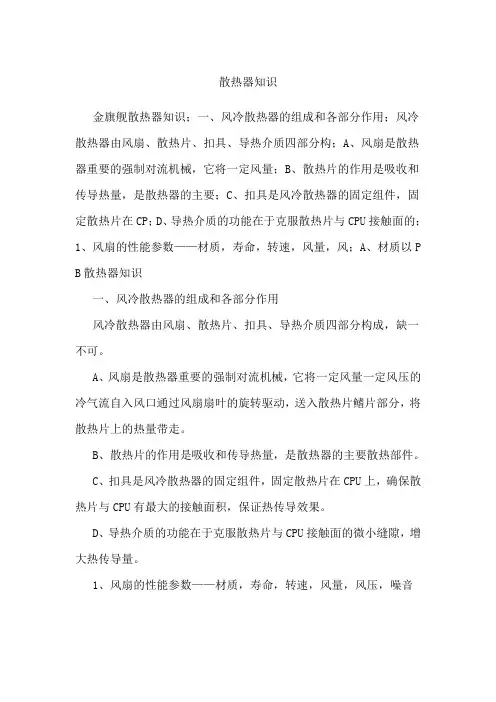

散热器知识金旗舰散热器知识；一、风冷散热器的组成和各部分作用；风冷散热器由风扇、散热片、扣具、导热介质四部分构；A、风扇是散热器重要的强制对流机械，它将一定风量；B、散热片的作用是吸收和传导热量，是散热器的主要；C、扣具是风冷散热器的固定组件，固定散热片在CP；D、导热介质的功能在于克服散热片与CPU接触面的；1、风扇的性能参数——材质，寿命，转速，风量，风；A、材质以P B散热器知识一、风冷散热器的组成和各部分作用风冷散热器由风扇、散热片、扣具、导热介质四部分构成，缺一不可。

A、风扇是散热器重要的强制对流机械，它将一定风量一定风压的冷气流自入风口通过风扇扇叶的旋转驱动，送入散热片鳍片部分，将散热片上的热量带走。

B、散热片的作用是吸收和传导热量，是散热器的主要散热部件。

C、扣具是风冷散热器的固定组件，固定散热片在CPU上，确保散热片与CPU有最大的接触面积，保证热传导效果。

D、导热介质的功能在于克服散热片与CPU接触面的微小缝隙，增大热传导量。

1、风扇的性能参数——材质，寿命，转速，风量，风压，噪音A、材质以PBT料为上，因为它耐高温耐高压，还能阻燃，是高档风扇通用的材料。

B、寿命主要决定于轴承。

各类轴承的对比情况，请参看后面的轴承对比图。

同是滚珠轴承，国产滚珠轴承的质量比起日本进口轴承就差很多，寿命短，噪音大，价钱也相对便宜。

金旗舰铜铝复合暖气片85*50影响轴承精度的主要因素有轴承与内径公差、风扇转轴轴芯外径尺寸及配合公差等，如果配合不好，就会有异音，风扇运转振动加大等现象发生，从而影响风扇的使用寿命。

现在国产滚珠轴承就有这些毛病，导致风扇运转效果并不好。

而日本进口的NSK公司的滚珠轴承就非常精密可靠，在全世界都享有声誉。

C、转速是可以根据需要调节的。

风扇转速在出厂时都被调到适当的值，以满足散热需要。

在其它条件相同的情况下，转速越高，风量越大，噪音也越大。

高档的散热器都流行选用大尺寸，小转速的风扇，在保证风量的同时尽量降低噪音。

风扇的分类：散热风扇通常分为以下三类： 1轴流式：气流出口方向与轴心方向相同。

2离心式：利用离心力作用将气流沿着叶片向外甩出。

3混流式：拥有以上两种气流方式。

风扇的分类：散热风扇通常分为以下三类：1 轴流式：气流出口方向与轴心方向相同。

2 离心式：利用离心力作用将气流沿着叶片向外甩出。

3 混流式：拥有以上两种气流方式。

散热风扇的原理原理：风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。

其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。

轴流式风扇的组成：扇框、扇叶、轴承、PCB控制电路、驱动电机贝富美直流散热风扇 5020 系列散热风扇转速：转速指风扇旋转的速度，通常以1分钟内转动的圈数来衡量，即：rpm。

转速与机电绕线匝数、线径、扇叶叶轮外径与底径，叶片形状及所用轴承等因素有关，转速增大，风量相应增大。

转速值的大小，在一定程度上代表了风量的大小，在条件一定时，转速越大，则噪音及振动会相应加大，因此，在风量满足散热要求的情况下，应尽量使用低转速风扇。

一般转速大小（以DC轴流风扇为例）：2510风扇7000～12000rpm；3010风扇5000～9000rpm；4010风扇5000～7000rpm；5010风扇3500～5000rpm；6025风扇2600～4500rpm；7025风扇2400～3600rpm；8025风扇2000～3500rpm；9225风扇1600～3100rpm；12025风扇1500～2500rpm；12038风扇2000～3200rpm。

风扇转速可在启动电脑时通过BIOS测试，或通过其他主板自带的监控软件测试；也可以通过转速测试仪测试。

注意：前两种方式必须是支持测速功能的风扇才能测出。

风扇的轴承系统：风扇的轴承系统一般建议最好选用滚珠轴承，因为扇热风扇的寿命通常取决于其轴承的可靠性，滚珠轴承系统已被证实具有高效率与低生热的特点。

滚珠轴承属滚动摩擦，由金属珠滚动，接触面小，摩擦系数小；而含油轴承为滑动摩擦，接触面大，长期使用后，油会挥发，轴承容易磨损，摩擦系数大，后期噪音较大，寿命短。

风冷散热器相关技术浅析之风扇篇现在使用的风扇外形是一个底面为正方形的扁柱体，四角留有安装所需的固定孔位，直流电机通过支架固定在外框上，扇叶与转子连接在一起，通过轴承安装在电机主体之上。

一些“非典型”的风扇采用了较特殊的形状与设计，但整体结构与此并无太大差异。

那么，我们又应通过哪些方面的数据来衡量一款风扇的品质呢？衡量一款风扇的品质，最重要的两个方面为性能与寿命，其次便是越来越受到关注的工作噪音；此外，关系到能否正常使用，还必须注意风扇的规格与功率。

规格：要为散热器选择合适的风扇，首先注意到的，也是必需注意的，就是风扇的尺寸规格。

风扇的尺寸规格有一套统一的标准，只要依照此套标准就可以保证与散热片或其它接口、支架之间的正常安装。

尺寸规格通常用一个4位数字来描述，例如：2510、4028、6015、8025、1238等。

4位数字的前两位25、40等代表风扇正方形底面的边长，单位为毫米；后两位10、28、30等则代表柱体的高度，即风扇的厚度，单位同为毫米。

特别说明：92XX系列的风扇边长为92mm，但通常称作9cm；12XX或17XX系列的风扇并非12mm或17mm边长，而是12cm或17cm；常用直流无刷风扇的边长最小为25mm，而大于99mm的风扇通常舍去最低位，数值以cm为单位。

下图为一款6015风扇的详细规格：相关元素：与底面尺寸息息相关的数据为过风面积（风扇底面积减去外框与电机占据部分所占面积的结果），进一步则影响到风扇的重要性能指标“风量”。

拥有更大的底面尺寸，一般就可以获得更大的过风面积，在风速相当的情况下，将获得更大的风量；反过来考虑，就可以降低风速却不减少风量，采用“大口径”风扇也是目前风冷散热器发展的大趋势之一。

增加风扇的高度有利于增大风扇功率、加大扇叶面积，都可以增强风扇的性能；有些风扇也会利用增加的高度在外框上添加导流片或改变扇叶旋转面方向（即非轴流风扇）等，后文将较详细说明。

用户在选择风扇时，尺寸规格方面需要考虑的问题主要有：1.能否与散热片实现良好的结合，主要取决于底面的尺寸规格；2.散热器能否正常安装，主要取决于风扇增加的体积是否会与其它设备或整体空间冲突；3.风扇能否为散热片提供合适的气流，尺寸规格的改变可能会影响风扇气流的覆盖范围、走向等；但具体影响较为复杂，且涉及到多方面的因素，将在后文中相关部分分别说明。

风扇基础知识集锦(供收藏用)空气量送风机单位时间吸入的空气流量称为空气量(Air volume，Air quantity)，通常以Q(m*3/min)为气体量在吸入空气时特称为空气量，风扇的场合又称风量。

(Capacity) 气体依其压力、温度而改变体积，所以提到吐出空气量时，一定要注记该场所的压力和温度，故称吸入空气量。

＊标准状态空气：温度20°C、大气压760mmHg，湿度65%的潮湿空气为标准空气，此时单位体积空气的重量(又称比重量)为L2Kg/m*3＊基准状态空气：温度O°C、大气压760mmHg、湿度0%的潮湿空气为标准空气，此时单位体积空气的重量(又称比重量)为1.293Kg/m*3。

以Nm*3/min表示。

充磁极数与风扇转速、消耗电流之关系充磁极数与风扇转速：极数多代表磁场变化速度快，磁场变化速度快代表频率增加，频率增一方面提高硅钢片能量转换效率，使相同电流值能作较多的功，得到较高转速，所以，转速与极数系成正比关系。

另外，因为频率增加使电感(线圈)阻抗值增加原先低极数时绕圈数过少，但空间已饱和，而电流犹嫌太高者，现在因阻抗值增加，得以因此降低电流。

AC风扇运转原理、DC风扇运转原理叶片数与风量：当转速已达极限，若要增加风量，唯有改变扇叶角度或增加叶片扇叶与风量成正比关系。

消耗功率与风量：理想的设计是风量大耗电少，但一般来说，当效率达到一定程度时，风量与消耗电流成正比。

转速与风量：转速愈快单位时间吹出的风量多，故风量与转速成正比。

静压与风量：由博伊尔定律知，Pl．V1=P2．V2，所以风量与静压成反比。

温度与风量：由查理定律知，当压力固定的情况下，V1/T1=V2/T2，所以温度愈高空气体积愈大、密度愈低、重量愈经，故风扇风阻小，在相同消耗功率情况下，风量增加。

湿度与风量：空气湿度愈大水份愈多，因水的比重比空气大故湿度愈高空气愈重，风量自然较少。

橡胶磁铁充磁强度与风量：橡胶磁铁充磁愈强则斥吸力愈大，转速加快，风量较高。

风冷散热器相关技术浅析之风扇篇现在使用的风扇外形是一个底面为正方形的扁柱体，四角留有安装所需的固定孔位，直流电机通过支架固定在外框上，扇叶与转子连接在一起，通过轴承安装在电机主体之上。

一些“非典型”的风扇采用了较特殊的形状与设计，但整体结构与此并无太大差异。

那么，我们又应通过哪些方面的数据来衡量一款风扇的品质呢？衡量一款风扇的品质，最重要的两个方面为性能与寿命，其次便是越来越受到关注的工作噪音；此外，关系到能否正常使用，还必须注意风扇的规格与功率。

规格：要为散热器选择合适的风扇，首先注意到的，也是必需注意的，就是风扇的尺寸规格。

风扇的尺寸规格有一套统一的标准，只要依照此套标准就可以保证与散热片或其它接口、支架之间的正常安装。

尺寸规格通常用一个4位数字来描述，例如：2510、4028、6015、8025、1238等。

4位数字的前两位25、40等代表风扇正方形底面的边长，单位为毫米；后两位10、28、30等则代表柱体的高度，即风扇的厚度，单位同为毫米。

特别说明：92XX系列的风扇边长为92mm，但通常称作9cm；12XX或17XX系列的风扇并非12mm或17mm边长，而是12cm或17cm；常用直流无刷风扇的边长最小为25mm，而大于99mm的风扇通常舍去最低位，数值以cm为单位。

下图为一款6015风扇的详细规格：相关元素：与底面尺寸息息相关的数据为过风面积（风扇底面积减去外框与电机占据部分所占面积的结果），进一步则影响到风扇的重要性能指标“风量”。

拥有更大的底面尺寸，一般就可以获得更大的过风面积，在风速相当的情况下，将获得更大的风量；反过来考虑，就可以降低风速却不减少风量，采用“大口径”风扇也是目前风冷散热器发展的大趋势之一。

增加风扇的高度有利于增大风扇功率、加大扇叶面积，都可以增强风扇的性能；有些风扇也会利用增加的高度在外框上添加导流片或改变扇叶旋转面方向（即非轴流风扇）等，后文将较详细说明。

用户在选择风扇时，尺寸规格方面需要考虑的问题主要有：1.能否与散热片实现良好的结合，主要取决于底面的尺寸规格；2.散热器能否正常安装，主要取决于风扇增加的体积是否会与其它设备或整体空间冲突；3.风扇能否为散热片提供合适的气流，尺寸规格的改变可能会影响风扇气流的覆盖范围、走向等；但具体影响较为复杂，且涉及到多方面的因素，将在后文中相关部分分别说明。

一、散热风扇的种类风扇又称为散热风扇，提供给散热器和机箱使用。

市面上一般的散热风扇尺寸大小由直径2.5cm到30cm都有，厚度由6mm到76mm都有，而根据不同运作要求，可采用罕见的AC(交流，由家用插座取电)和常见的DC电源(直流，经计算机火牛或主板取电)，大多使用二相摩打(两组铜线圈，共四单元)，在转速不高情况下有利于节约生产成本。

AMD、超频3、伟训散热风扇厚度比较AMD、超频3、伟训散热风扇大小比较在市场上常见的风扇大概可分为三大类别：第一类——原装附赠：随机箱或散热器产品附赠，限于成本和设计，外型及款式一般比较传统;大部份都不包括LED灯，能够满足一般用户需求，但对于高级玩家以及服务器则不能满足降温需求。

Intel原配CPU散热风扇AMD原配CPU散热风扇第二类——DIY零售类：近年来一直流行自行到市场购买零件组装电脑，也就是大部分普通人的DIY，在DIY市场兴旺的同时也催生出了很多散热器品牌，高端的如TT，国内著名的如超频3等。

而他们随散热器附赠风扇相比起也稍微高级点。

当然也有真正的零售的风扇品牌，专门为真正的DIY用户，如自制MOD机箱的玩家等提供优质风扇，如ENERMAX，Termaltake，此类风扇大都包装精美、配件(例如胶钉、调速器或转接线)齐全，同时扇叶设计独特，深具品牌形象。

生产工艺、轴承质量甚至附加功能(例如PWM或TC温控)、性能各有不同。

TT A2460Golf Fan2图片第三类——量贩OEM类：不少老牌或知名风扇厂家目前仍未直接涉足零售用家市场，只接受客户批量订单或代工生产。

成品外型没有什么花巧，以耐用见称。

部份型号轴承、扇框及扇叶有强化，可长时间运作，深得高端服务器厂商信赖。

量贩或OEM风扇一般属工业纸箱包装，出厂时非独立包装，也没有具体质保承诺。

由于产品尺寸齐全，又能满足超频需要，因此零售市场上仍然找到他们的踪迹。

不过要注意的是每一款OEM风扇的产品编号比较复杂，所以最好事先了解编号才去市场寻找自己需要的风扇。

散热风扇轴承知识和选择参考对于散热来说，虽然说水冷、液冷是一个非常行之有效的散热方式，但是更高的成本支出，还是撼动不了风冷散热的重要地位。

但是相对于水冷散热器，风冷散热最让人头疼的就是风扇工作时产生的噪音。

当然决定风扇噪音程度的因素有很多，包括风扇转速、风扇尺寸、风扇的动平衡、使用环境……等等。

其中最灵魂的一个重要因素就是风扇轴承的种类，什么液压轴承、滚珠轴承、磁悬浮轴承……多种多样，那么这些轴承对于风扇的静音和寿命都有哪些影响呢？又都有着什么区别呢？可能你知道，也可能你不知道，不管怎么今天我们就来详细的了解一些这些有关轴承的相关知识。

而当你对这些轴承知识有所了解之后，就会知道为什么有些风扇10块钱，而有些风扇却要上百块，甚至数百块人民币。

并且，也能为你在选购CPU风扇或者机箱风扇时，提供一个有价值的参考信息。

希望这篇文章对大家在选购风扇时有所帮助。

对于什么是轴承，想必大家都很清楚是个什么东西，基本上初中物理就有过涉及，我们就不再多解释了。

而在机械工程上，轴承的类型其实非常多，但在散热器风扇、机箱风扇上能使用的，实际上也就那么几种：使用滑动摩擦的套筒轴承(含油轴承)和使用滚动磨擦的滚珠轴承以及两种轴承形式的混合轴承这三种。

不过基本上，主要还是使用含油含油轴承滚珠轴承而在近些年来各大散热器厂商在轴承方面推出的新技术，比如什么磁浮轴承、水波轴承、磁芯轴承、来福轴承……等等。

其实也都是从这三种基本形式轴承改进衍生而来，而基本的运作运作原理实际上并没有什么过多的变化。

一、含油轴承(Sleeve Bearing)含油轴承是使用滑动摩擦的套筒轴承，使用润滑油作为润滑剂和减阻剂，初期使用时运行噪音低，制造成本也低，但是这种轴承磨损严重，寿命较滚珠轴承有很大差距。

含油轴承示结构意图另外，这种轴承使用时间一长，由于油封的原因，润滑油会逐渐挥发，而且灰尘也会进入轴承，从而引起风扇转速变慢，噪音增大等问题，严重的还会因为轴承磨损，影响风扇的动平衡。

台湾三巨散热风扇技术知识详解风扇的分类：散热风扇通常分为以下三类：1 轴流式：气流出口方向与轴心方向相同。

2 离心式：利用离心力作用将气流沿着叶片向外甩出。

3 混流式：拥有以上两种气流方式。

散热风扇组成部件散热风扇的原理原理：风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。

其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。

轴流式风扇的组成：扇框、扇叶、轴承、PCB控制电路、驱动电机三巨电机SJ6030HA2交流散热风扇转速：转速指风扇旋转的速度，通常以1分钟内转动的圈数来衡量，即：rpm。

转速与机电绕线匝数、线径、扇叶叶轮外径与底径，叶片形状及所用轴承等因素有关，转速增大，风量相应增大。

转速值的大小，在一定程度上代表了风量的大小，在条件一定时，转速越大，则噪音及振动会相应加大，因此，在风量满足散热要求的情况下，应尽量使用低转速风扇。

一般转速大小（以DC轴流风扇为例）：2510风扇7000～12000rpm；3010风扇5000～9000rpm；4010风扇5000～7000rpm；5010风扇3500～5000rpm；6025风扇2600～4500rpm；7025风扇2400～3600rpm；8025风扇2000～3500rpm；9225风扇1600～3100rpm；12025风扇1500～2500rpm；12038风扇2000～3200rpm。

风扇转速可在启动电脑时通过BIOS测试，或通过其他主板自带的监控软件测试；也可以通过转速测试仪测试。

注意：前两种方式必须是支持测速功能的风扇才能测出。

风扇的轴承系统：风扇的轴承系统一般建议最好选用滚珠轴承，因为扇热风扇的寿命通常取决于其轴承的可靠性，滚珠轴承系统已被证实具有高效率与低生热的特点。

滚珠轴承属滚动摩擦，由金属珠滚动，接触面小，摩擦系数小；而含油轴承为滑动摩擦，接触面大，长期使用后，油会挥发，轴承容易磨损，摩擦系数大，后期噪音较大，寿命短。

Icepak风扇额定工作点I. 引言在工程设计中，风扇的选择是非常重要的一环。

而在风扇选择过程中，额定工作点是一个非常关键的参数。

在热管理系统中，Icepak风扇额定工作点更是需要特别重视。

本文将介绍Icepak风扇额定工作点的相关知识，帮助工程师更好地了解和选择合适的风扇。

II. Icepak风扇1. Icepak风扇是什么？Icepak风扇是用于热管理系统的一种特殊风扇，可以通过其高效的散热能力帮助系统保持稳定的工作温度。

Icepak风扇通常应用于工业设备、电子产品和汽车等领域。

III. 额定工作点1. 什么是额定工作点？额定工作点是风扇工作的标准工况参数，通常包括额定电压、额定电流、额定转速和额定风量等。

这些参数对于风扇的选择和使用非常重要。

2. 额定工作点的意义额定工作点是风扇在设计和制造过程中的重要参考依据，也是用户在选用和使用风扇时的重要参考数据。

通过了解风扇的额定工作点，用户可以更好地掌握风扇的使用范围和散热能力。

IV. Icepak风扇额定工作点的选择1. 如何选择Icepak风扇的额定工作点？在选择Icepak风扇的额定工作点时，需考虑系统的散热需求、工作环境以及其他相关因素。

通过合理选择额定工作点，可以确保风扇在实际工作中发挥最佳的散热效果。

2. Icepak风扇额定工作点的影响因素Icepak风扇额定工作点的选择受到多种因素的影响，包括系统的散热需求、风扇的散热能力、工作环境的温度和湿度等因素。

V. Icepak风扇额定工作点的重要性1. 额定工作点对于系统稳定性的影响Icepak风扇的额定工作点直接影响系统的稳定性，选择适合的额定工作点可以确保系统在长期工作中保持良好的散热效果和稳定的工作温度。

2. 额定工作点对于风扇寿命的影响合理选择Icepak风扇的额定工作点可以延长风扇的使用寿命，减少故障率，降低维护成本，提高系统的可靠性和稳定性。

VI. 结论Icepak风扇额定工作点是热管理系统中不可忽视的重要参数。

电动车充电器成功加装降温风扇
新~日电动车充电器成功加装充电器
最近没有什么事情，于是把我的新~日电动车充电器打开，发现没有散热风扇，但有风扇电路，被厂家省略了，充电时发热厉害，于是研究怎么加装风扇。

并以此文，给大家一个研究电路图的方法与技巧的学习与借鉴。

正面电路图：
从正面看，关于风扇漏装的原件如图所标示，但具体作用和原件型号还得结合背面电路图以及测量相关点的电压值。

反面电路图：
从反面看，首先看变压器两极，分清正负极；正负极之间还有一极，估计为电路板供电电源电极，实测与电源负极之间电压为16v；然后沿风扇的两极线往下看，发现与电源负极相连的那一极，确定为风扇的负极，则另一极为风扇正极；正极与负极之间有一10u电解电容，接下来经过那个三极管，三极管的中间一极与16v电极相连，三极管的第3极与2.7k电阻相连，中间通过二极管与地相连，而2.7k电阻与LED红灯正极相连，故可以推断三极管的第3极为B 极，且为npn型三极管，管脚排列为顺序为ECB型；中间的那个二极管实为一个稳压二极管，由于风扇一般为12v，故此二极管为12v稳压二极管。

三极管选用0.5A NPN型三极管，且管脚排列为ECB型。

通过以上分析，并装上原件，一次成功！！！
成品电路图：。
