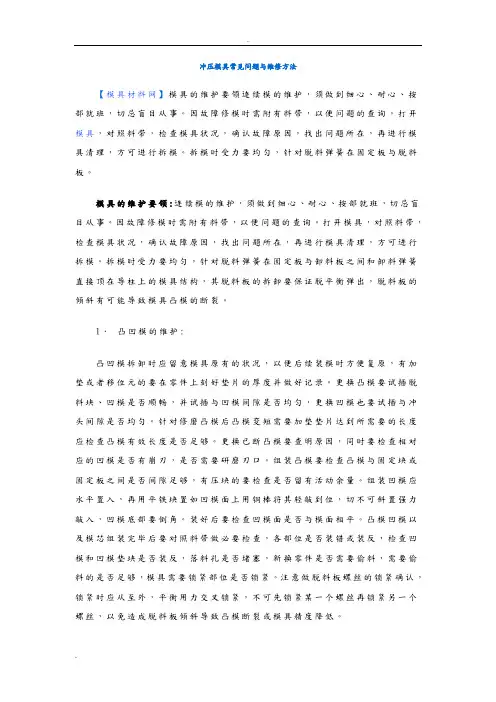

冲压模具试模常见问题解决方法( 2008-9-7 19:51 )冲压模具维修常见问题的解决方法AA模具1.冲头使用前应注意①、用干净抹布清洁冲头。
②、查看表面是否有刮、凹痕。
如有,则用油石去除。
③、及时上油防锈。
④、安装冲头时小心不能有任何倾斜,可用尼龙锤之类的软材料工具把它轻轻敲正,只有在冲头正确定位后才能旋紧螺栓。
2.冲模的安装与调试安装与调校冲模必须特别细心。
因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。
无限位装置的冲模在上下模之间应加一块垫木板。
在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。
按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10～15mm的位置，调节滑块连杆,移动模具,确保模柄对准模柄孔并达到合适的装模高度。
一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板T型螺栓均宜使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有一致而理想的预加夹紧力。
可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。

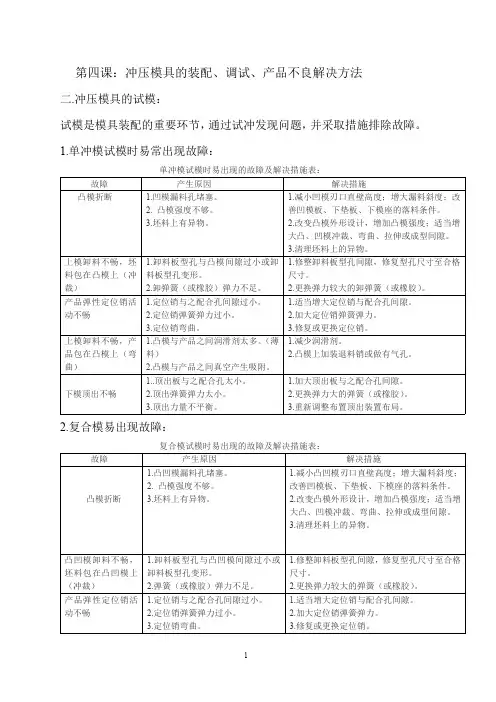

试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～５次确认模具运作正常后再试冲。
调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。
对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。
经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求,才能交付生产。
3.冲压毛刺①、模具间隙过大或不均匀,重新调整模具间隙。
②、模具材质及热处理不当,产生凹模倒锥或刃口不锋利,应合理选材、模具工作部分材料用硬质合金,热处理方式合理。
③、冲压磨损，研磨冲头或镶件。
④、凸模进入凹模太深,调整凸模进入凹模深度。
⑤、导向结构不精密或操作不当,检修模具内导柱导套及冲床导向精度,规范冲床操作。
4.跳废料模具间隙较大、凸模较短、材质的影响(硬性、脆性),冲压速度太高、冲压油过粘或油滴太快造成的附着作用,冲压振动产生料屑发散,真空吸附及模芯未充分消磁等均可造成废屑带到模面上。
①、刃口的锋利程度。
刃口的圆角越大，越容易造成废料反弹,对于材料比较薄的不锈钢等可以采用斜刃口。
②、对于比较规则的废料,可增大废料的复杂程度或在冲头上加聚胺酯顶杆来防止跳废料,在凹模刃口侧增加划痕。
③、模具的间隙是否合理。
不合理的模具间隙,易造成废料反弹,对于小直径孔间隙减少10%,直径大于50.00毫米,间隙放大。
④、增加入模深度。
每个工位模具冲压时，入模量的要求是一定的，入模量小，易造成废料反弹。
⑤、被加工材料的表面是否有油污。
⑥、调整冲压速度、冲压油浓度。
⑦、采用真空吸附。
⑧、对冲头、镶件、材料进行退磁处理。
5.压伤、刮伤①、料带或模具有油污、废屑,导致压伤,需擦拭油污并安装自动风枪清除废屑。
②、模具表面不光滑,应提高模具表面光洁度。
③、零件表面硬度不够,表面需镀铬、渗碳、渗硼等处理。
④、材料应变而失稳,减少润滑,增加压应力,调节弹簧力。
⑤、对跳废料的模具进行维修。
⑥、作业时产品刮到模具定位或其它地方造成刮伤,需修改或降低模具定位,教育作业人员作业时轻拿轻放。
6.工件折弯后外表面擦伤①、原材料表面不光滑,清洁、校平原材料。
②、成型入块有废料,清除入块间的废屑。
③、成型块不光滑,将成型块电镀、抛光,提高凸凹模的光洁度。
④、凸模弯曲半径R太小,增大凸模弯曲半径⑤、模具弯曲间隙太小,调整上下模弯曲配合间隙。
⑥、凹模成型块加装滚轴成形。
7.漏冲孔出现漏冲孔的情况,一般有冲头断未发现、修模后漏装冲头、冲头下陷等因素引起,修模后要进行首件确认,与样品对比,检查是否有遗漏现象,对冲头下沉的,应改善上模垫板的硬度。
8.脱料不正常①、脱料板与凸模配合过紧、脱料板倾斜、等高螺丝高度不统一或其它脱料件装置不当,应修整脱料件,脱料螺钉采用套管及内六角螺钉相结合的形式。
②、模具间隙偏小,冲头在脱离材料时需要很大的脱模力,造成冲头被材料咬住,需增加下模间隙。
③、凹模有倒锥, 修整凹模。
④、凹模落料孔与下模座漏料孔没有对正,修整漏料孔。
⑤、检查加工材料的状态。
材料脏污附着到模具上,使得冲头被材料咬住而无法加工。
翘曲变形的材料在冲孔后,会夹紧冲头,发现翘曲变形的材料,需弄平整后再加工。
⑥、冲头、下模的刃口钝化要及时刃磨。
刃口锋利的模具能加工出漂亮的切断面,刃口钝了,则需要额外的冲压力,而且工件断面粗糙,产生很大的抵抗力,造成冲头被材料咬住。
⑦、适当采用斜刃口冲头。
⑧、尽量减少磨损,改善润滑条件,润滑板材和冲头。
⑨、弹簧或橡胶弹力不够或疲劳损耗,及时更换弹簧。
⑩、导柱与导套间隙过大,返修或更换导柱导套。
◎、平行度误差积累,重新修磨装配。
◎、推件块上的孔不垂直,使小凸模偏位,返修或更换推件块。
◎、凸模或导柱安装不垂直,重新装配,保证垂直度。
9.折弯边不平直,尺寸不稳定①.增加压线或预折弯工艺②.材料压料力不够,增加压料力③.凸凹模圆角磨损不对称或折弯受力不均匀,调整凸凹模间隙使之均匀、抛光凸凹模圆角④高度尺寸不能小于最小极限尺寸10.弯曲表面挤压料变薄①.凹模圆角太小,增大凹模圆角半径②.凸凹模间隙过小,修正凸凹模间隙11.凹形件底部不平①.材料本身不平整,需校平材料②.顶板和材料接触面积小或顶料力不够,需调整顶料装置,增加顶料力③.凹模内无顶料装置,应增加顶料装置或校正④.加整形工序12.不锈钢翻边变形在制造翻边之前向材料施用优质成形润滑剂，这能令材料更好地从模具中分离出来，在成形时顺畅地在下模表面移动。
如此给予材料一个更好的机会去分布被弯曲和被拉伸时产生的应力，防止在成形翻边孔边上出现的变形和翻边孔底部的磨损。
13.材料扭曲在材料上冲切大量孔,导致材料平面度不良，成因可能是冲压应力累积。
冲切一个孔时,孔周边材料被向下拉伸,令板材上表面拉应力增大,下冲运动也导致板材下表面压应力增大。
对于冲少量的孔,结果不明显,但随着冲孔数目的增加,拉应力和压应力也成倍增加直到令材料变形。
消除这种变形的方法之一是：每隔一个孔冲切,然后返回冲切剩余的孔。
这虽然在板材上产生相同的应力,但瓦解了因同向连续一个紧接一个地冲切而产生拉应力/压应力积聚。
如此也令第一批孔分担了第二批孔的部变形效应。
14.模具严重磨损①、及时更换已经磨损的模具导向组件和冲头。
②、检查模具间隙是否不合理（偏小）,增加下模间隙。
③、尽量减少磨损,改善润滑条件,润滑板材和冲头。
油量和注油次数视加工材料的条件而定。
冷轧钢板、耐蚀钢板等无锈垢的材料，要给模具注油，注油点为导套、注油口、下模等。
油用轻机油。
有锈垢的材料，加工时铁锈微粉会吸入冲头和导套之间，产生污垢，使得冲头不能在导套内自由滑动，这种情况下，如果上油，会使得锈垢更容易沾上，因此冲这种材料时，相反要把油擦干净,每月分解一回,用汽(柴)油把冲头、下模的污垢去掉，重新组装前再擦干净。
这样就能保证模具有良好的润滑性能。
④、刃磨方法不当，造成模具的退火,加剧磨损,应当使用软磨料砂轮,采用小的吃刀量,足量的冷却液并经常清理砂轮。
15.防止冲压噪音冲床是板料加工工业的最关键的必备设备。
冲床在工作时会产生机械传动噪声、冲压噪声和空气动力性噪声，该噪声最高值可达125dB（B）大大超过国家标准规定的85dB（B）及其以下的噪声指标要求，因而对操作工人及周围环境（如办公室、居民住宅区、会议室等）造成极其严重的伤害和污染。
有效地治理该噪声己成为急待解决的问题。
特别是我国的第一部《噪声法》的实施，环保产业化的规模日益增大，更加速了对这一噪声治理的迫切性。
从冲床噪声源和模具结构入手，要降低噪音得注意以下几点：①、注重模具保养、清洁，保持刃口锋利。
②、模具刃口的形状、数量、材料和冲切线长，模具刃口与零件接触面不要太大，冲头做斜刃阶梯冲裁，使模具在不同的位置切入深度不同，整个过程实现真正的切断，而不是同步挤断。
③、模具刃口必须垂直于安装面，且凸凹模刃口配合间隙要合理，卸料困难时可增加下模间隙、增加卸料力,采用软表面的卸料板等方法。
④、各工作模板间的配合精度，加工一些排气槽。
⑤、止挡板改做小块拼件，脱料板、下模板改为镶件式,减小抨击面积。
⑥、脱料板弹顶来源改为T型顶杆,弹簧装在上模座,等高套与顶杆配用,开模状态下保证脱料板仍有一定的自由活动量。
⑦、保持润滑良好,模具无干涉,顺畅。
⑧、上下模座表面垫铝板做冲力缓冲。
⑨、模具调试好后，在冲床上加装隔声罩或海绵板隔音处理。
⑩、提高冲床精度，降低结构噪声。
在工作台上安装缓冲减振降噪油缸，齿轮采用斜齿加强润滑和加装齿轮罩，气动系统中加装消声器。
